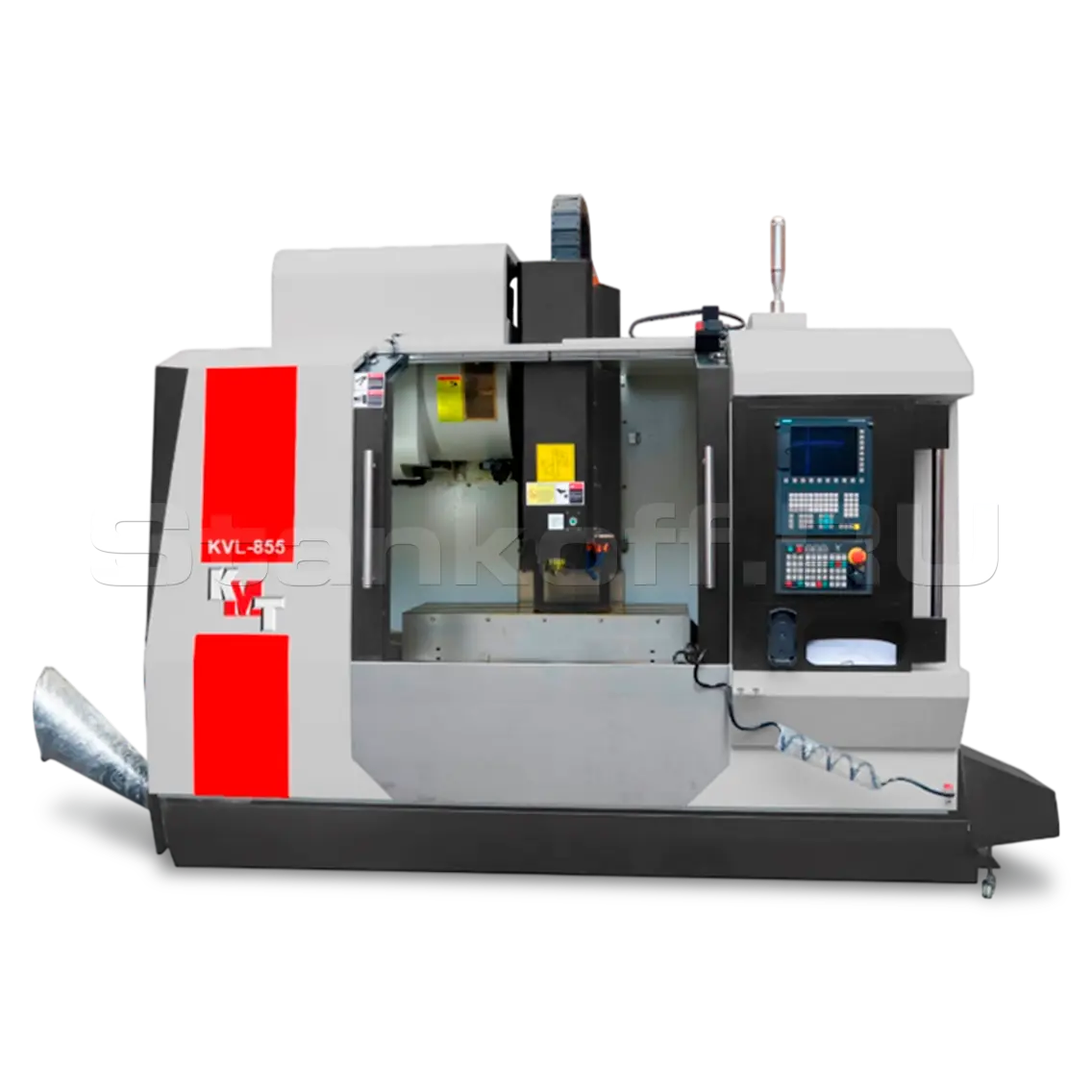

Вертикальный обрабатывающий центр KVL QZ 855/Siemens
Краткие характеристики
Артикул
KVL QZ 855/Siemens
| Размеры рабочего стола, мм | 1000x600 |
| Наибольшая нагрузка на стол, кг | 750 |
| Т-пазы стола | 5x18x100 |
| Перемещение по оси X, мм | 850 |
| Перемещение по оси Y, мм | 550 |
| Перемещение по оси Z, мм | 550 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 110-710 |
| Расстояние от оси шпинделя до направляющих колонны, мм | 643 |
| Шпиндель | |
| Обороты шпинделя, об/мин. | 12 000 |
| Мощность главного двигателя, кВт | 9/22 |
| Тип хвостовика | ВТ-40 |
| Направляющие и ШВП | |
| Тип направляющих по осям X / Y / Z | Качения |
| Рабочая подача, м/мин | 1-10 000 |
| Ускоренные перемещения по осям X / Y / Z, м/мин | 48/ 48 / 48 |
| Тип привода | Прямой |
| Инструментальная система | |
| Емкость магазина инструмента (тип – рука), шт | 24 |
| Время смены инструмента, сек. | 2,5 |
| Макс. диаметр инструмента (без инструмента в соседних позициях), мм | 78 (155) |
| Макс. длина инструмента, мм | 300 |
| Макс. масса инструмента, кг | 8 |
| Точность | |
| Точность позиционирования по осям X / Y / Z (300 мм), мм | 0,003 |
| Повторяемость по осям X / Y / Z (300 мм), мм | 0,002 |
| Энергопотребление | |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Макс. потребляемая мощность станка, кВА | 30 |
| Давление воздуха, Бар | 5-8 |
| Габариты | |
| Объем бака СОЖ, л | 120-150 |
| Габариты станка (ДxШxВ), мм | 2650x2300x2400 |
| Транспортировочные габариты (ДxШxВ), мм | 2850x2300x2600 |
| Вес, кг | 5200 |
Модели серии
Все товары
Конструктив
Вертикальный обрабатывающий центр KVL QZ 855/Siemens предназначен для высокоточной обработки металлов, пластиков и композитных материалов. Он выполняет фрезерование, сверление и нарезание резьбы, а современная система ЧПУ и автоматическая смена инструмента сокращают время переналадки и повышают производительность.
Преимущества станка:
- Система ЧПУ Siemens 828D на русском языке;
- Шпиндель 12 000 об/мин, конус BT-40;
- Мощность главного двигателя 9/22 кВт;
- Размер стола 1000 х 600мм.
Конструктивные особенности:

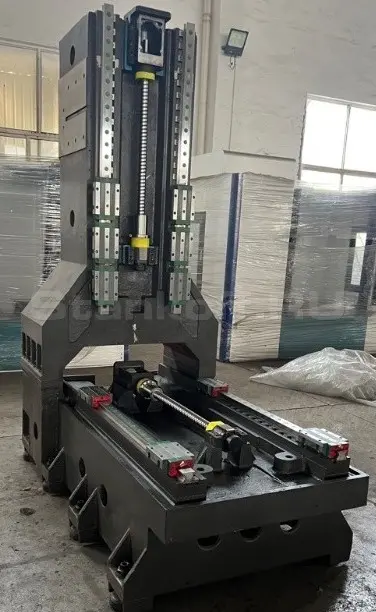

Цельнолитая станина
Основные элементы станины изготовлены из высококачественного чугуна, прошедшего термообработку и искусственное старение для снятия внутренних напряжений. Увеличенная масса и высокая жёсткость конструкции эффективно гасят вибрации, обеспечивая точность и стабильность обработки на высоких скоростях.

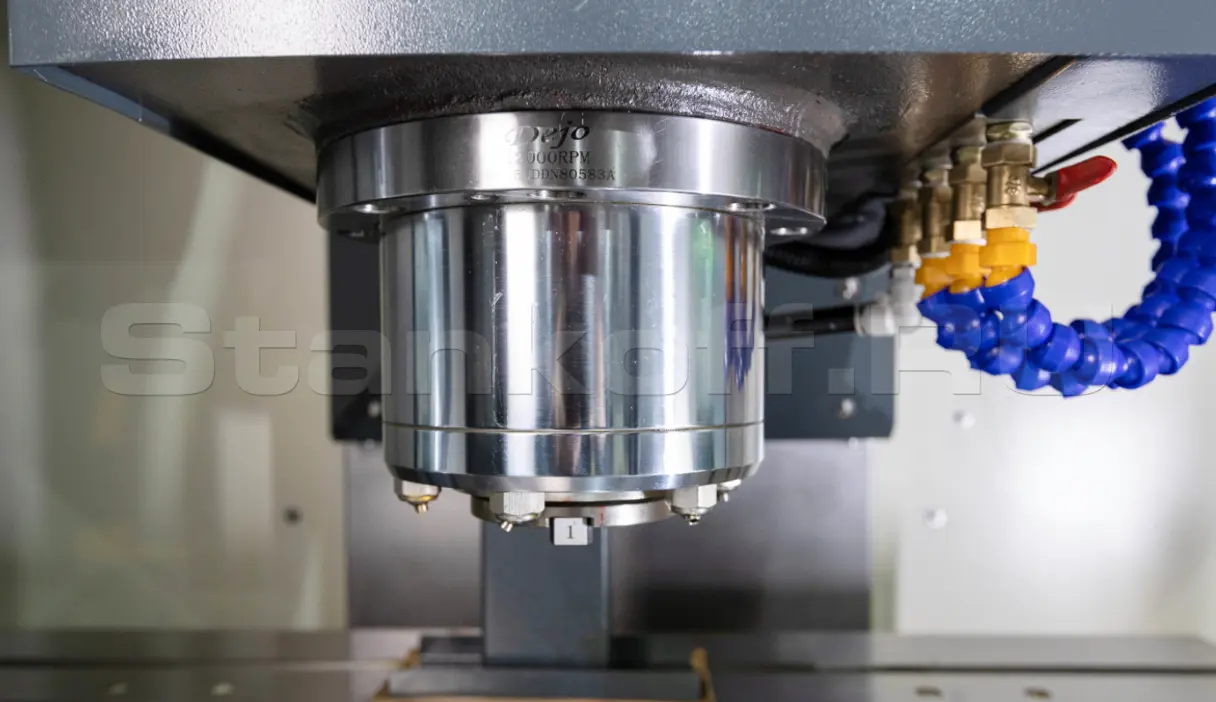

Шпиндель
Шпиндель тайваньского производства DEJO отличается высокой жёсткостью и точностью вращения. Ременной привод и бесступенчатая регулировка оборотов обеспечивают плавную работу в широком диапазоне скоростей, а встроенный датчик положения поддерживает ориентацию шпинделя и жёсткое нарезание резьбы.

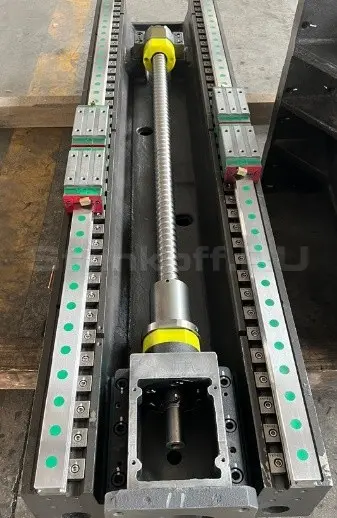

Линейные направляющие качения и ШВП
По трём осям установлены роликовые направляющие PMI тайваньского производства. Низкое трение и минимальные вибрации при высоких скоростях обеспечивают точное позиционирование, эффективную работу сервоприводов и стабильность обработки.

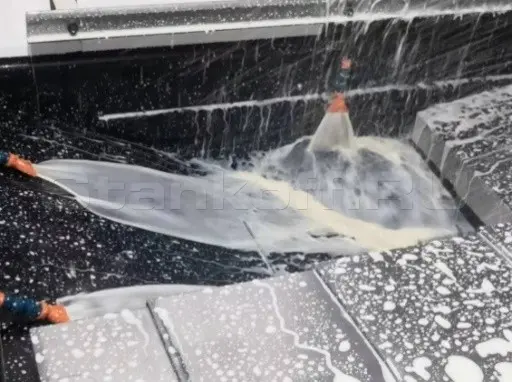

Система подачи СОЖ
Обильная подача СОЖ облегчает уборку станка и позволяет сократить время на ежедневное техническое обслуживание станка.

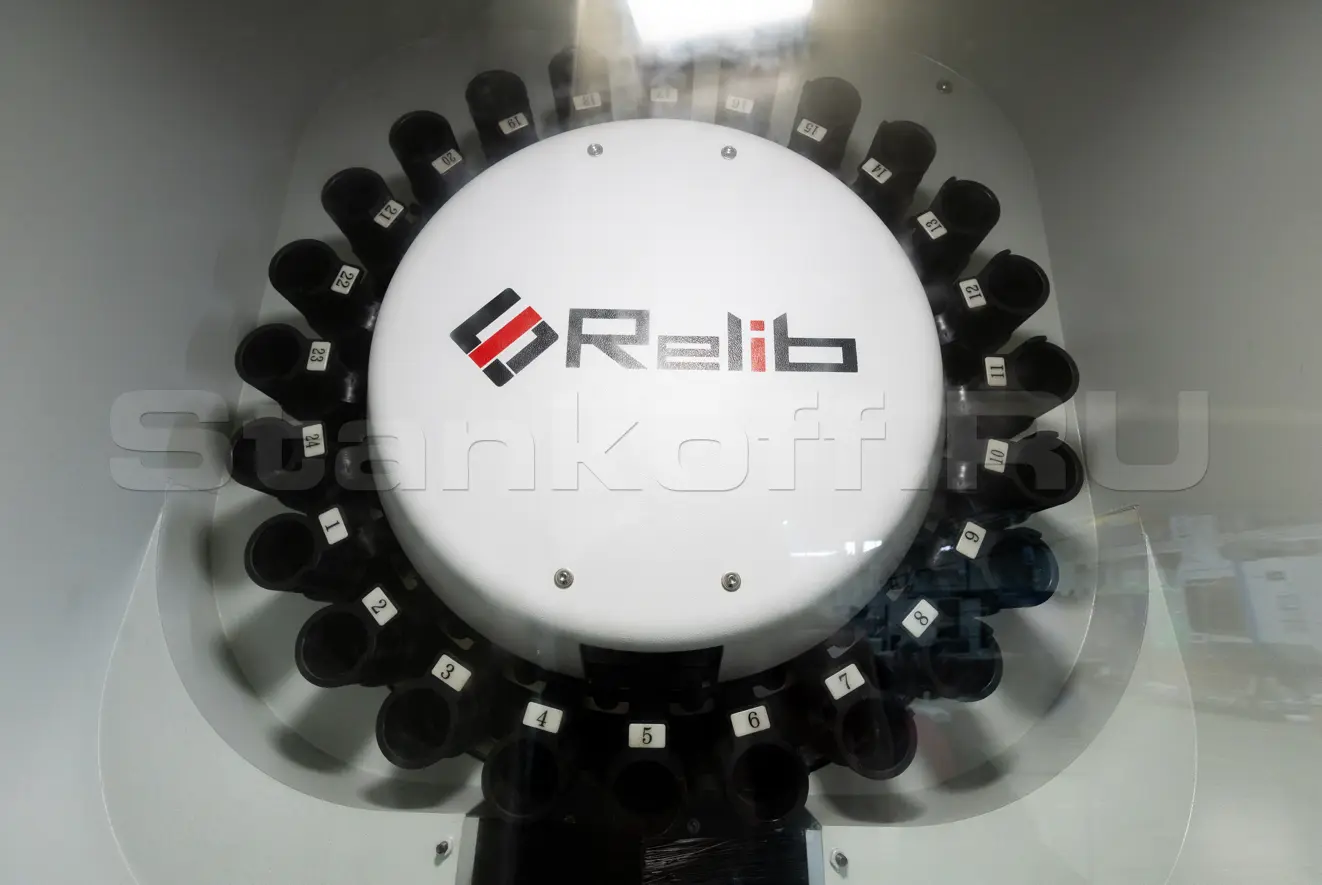

Автоматическая система смены инструмента
Обрабатывающий центр KVL855 оснащён 24-позиционным инструментальным магазином типа «рука». Быстрая смена инструмента за 2,5 секунды сокращает вспомогательное время и повышает производительность обработки.

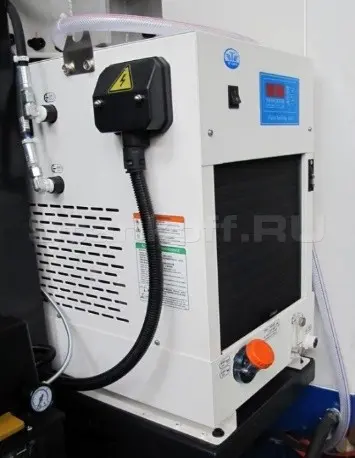

Масляное охлаждение шпинделя
Система охлаждения с динамическим контролем температуры предотвращает перегрев и тепловую деформацию шпинделя. Это обеспечивает стабильную точность обработки и увеличивает срок службы шпиндельного узла.

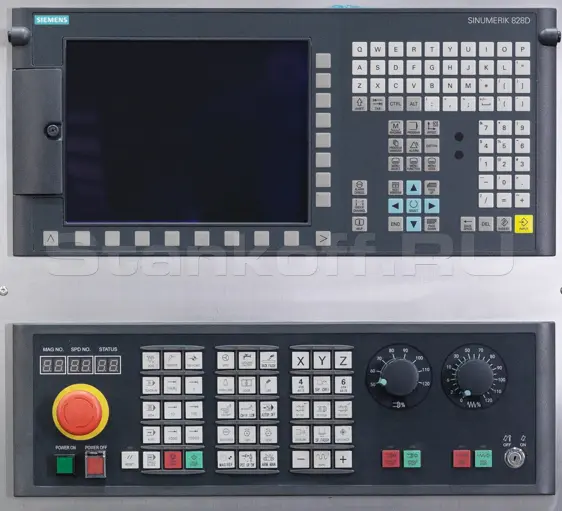

Система ЧПУ SIEMENS 828D
• Надёжное управление трёхкоординатной обработкой.
• Цветной дисплей и удобная полноразмерная клавиатура.
• Русскоязычный интерфейс.
• USB- и сетевой порты на передней панели.
• Функция передачи данных и выносной пульт MPG.
• Износостойкая панель управления с защищённой клавиатурой.
• Устойчивость к влаге и интенсивной эксплуатации.
• Цветной дисплей и удобная полноразмерная клавиатура.
• Русскоязычный интерфейс.
• USB- и сетевой порты на передней панели.
• Функция передачи данных и выносной пульт MPG.
• Износостойкая панель управления с защищённой клавиатурой.
• Устойчивость к влаге и интенсивной эксплуатации.

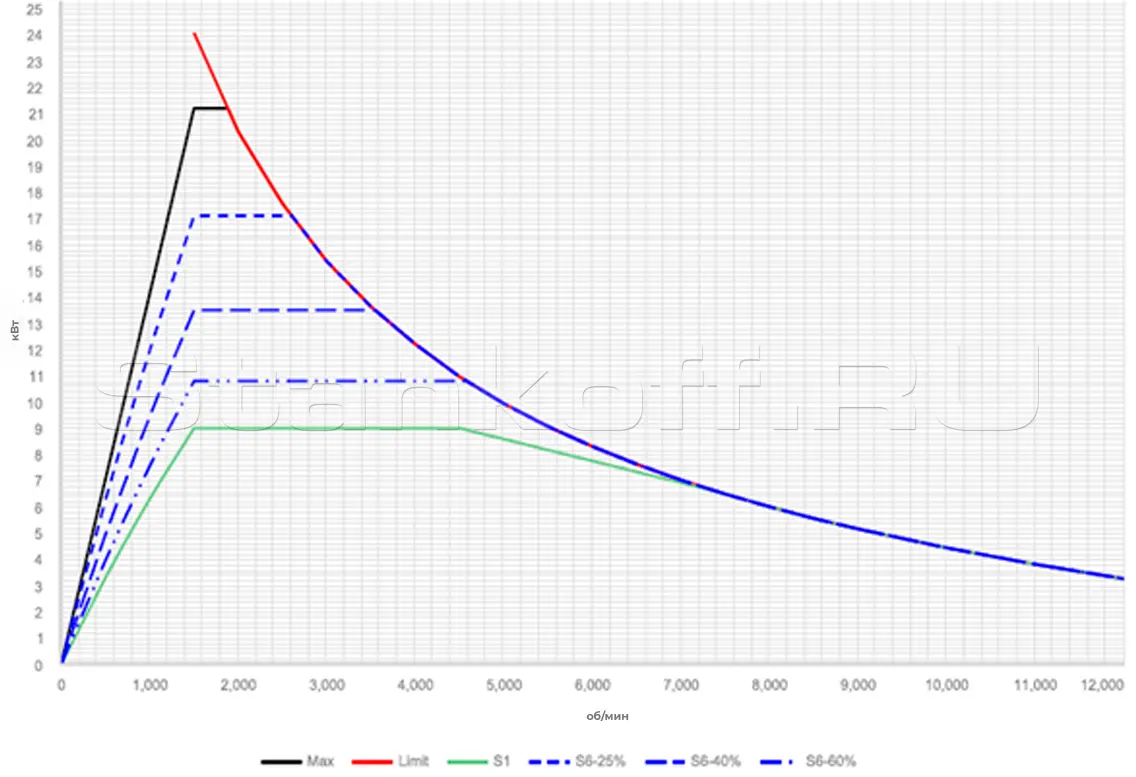

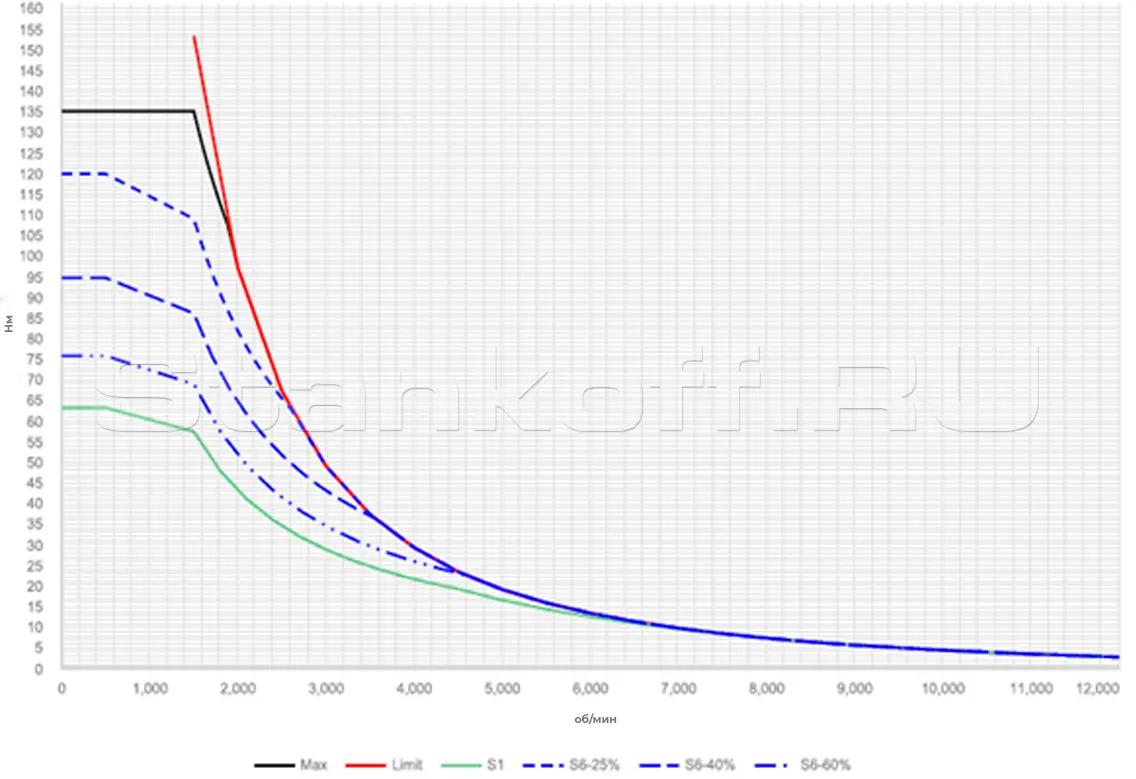

Диаграмма мощности и крутящего момента шпинделя
Характеристики
| Размеры рабочего стола, мм | 1000x600 |
| Наибольшая нагрузка на стол, кг | 750 |
| Т-пазы стола | 5x18x100 |
| Перемещение по оси X, мм | 850 |
| Перемещение по оси Y, мм | 550 |
| Перемещение по оси Z, мм | 550 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 110-710 |
| Расстояние от оси шпинделя до направляющих колонны, мм | 643 |
| Шпиндель | |
| Обороты шпинделя, об/мин. | 12 000 |
| Мощность главного двигателя, кВт | 9/22 |
| Тип хвостовика | ВТ-40 |
| Направляющие и ШВП | |
| Тип направляющих по осям X / Y / Z | Качения |
| Рабочая подача, м/мин | 1-10 000 |
| Ускоренные перемещения по осям X / Y / Z, м/мин | 48/ 48 / 48 |
| Тип привода | Прямой |
| Инструментальная система | |
| Емкость магазина инструмента (тип – рука), шт | 24 |
| Время смены инструмента, сек. | 2,5 |
| Макс. диаметр инструмента (без инструмента в соседних позициях), мм | 78 (155) |
| Макс. длина инструмента, мм | 300 |
| Макс. масса инструмента, кг | 8 |
| Точность | |
| Точность позиционирования по осям X / Y / Z (300 мм), мм | 0,003 |
| Повторяемость по осям X / Y / Z (300 мм), мм | 0,002 |
| Энергопотребление | |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Макс. потребляемая мощность станка, кВА | 30 |
| Давление воздуха, Бар | 5-8 |
| Габариты | |
| Объем бака СОЖ, л | 120-150 |
| Габариты станка (ДxШxВ), мм | 2650x2300x2400 |
| Транспортировочные габариты (ДxШxВ), мм | 2850x2300x2600 |
| Вес, кг | 5200 |
Комплектация
- Система ЧПУ SIEMENS 828D
- Шпиндель BT- 40
- Масляное охлаждение шпинделя
- Линейные направляющие качения HIWIN
- Автоматическое устройство смены инструмента на 24 позиций (тип рука)
- Автоматическая система смазки
- Обдув шпинделя при смене инструмента
- Электрошкаф СЕ
- Кондиционер электрошкафа
- Жесткое нарезание резьбы
- Транспортер для удаления стружки спирального типа с тележкой
- Пистолет воздуха
- Пистолет СОЖ
- Маслоотделитель
- LED освещение рабочей зоны
- Телескопическая защита направляющих по всем осям
- Блокировка дверей
- Кабинетная защита зоны обработки
- Система подачи СОЖ
- Сигнальная лампа аварийного оповещения
- Интерфейс к установке 4-ой оси
- Комплект выравнивающих опор для монтажа станка
- Комплект инструмента для обслуживания станка
- Руководство по эксплуатации на русском языке
