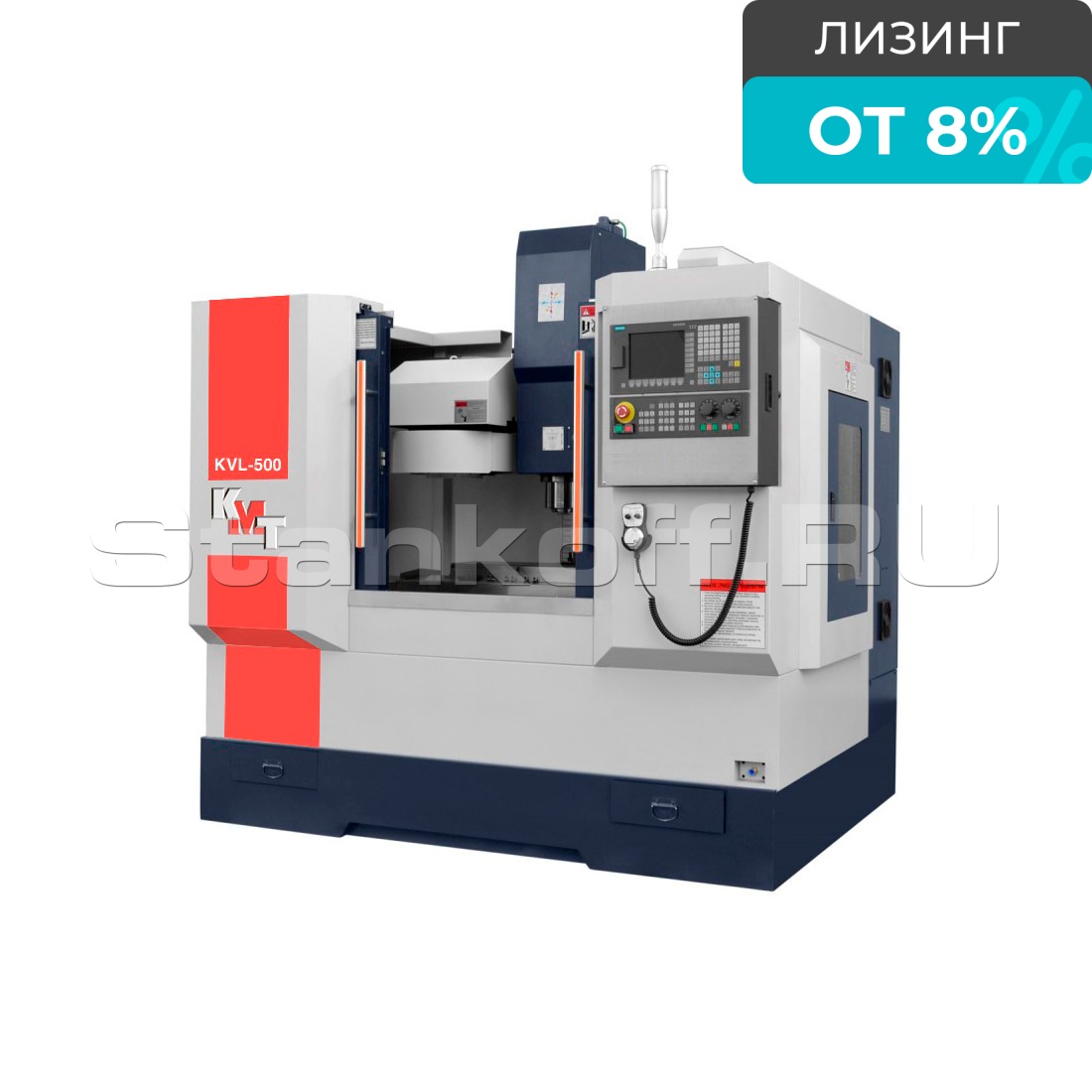

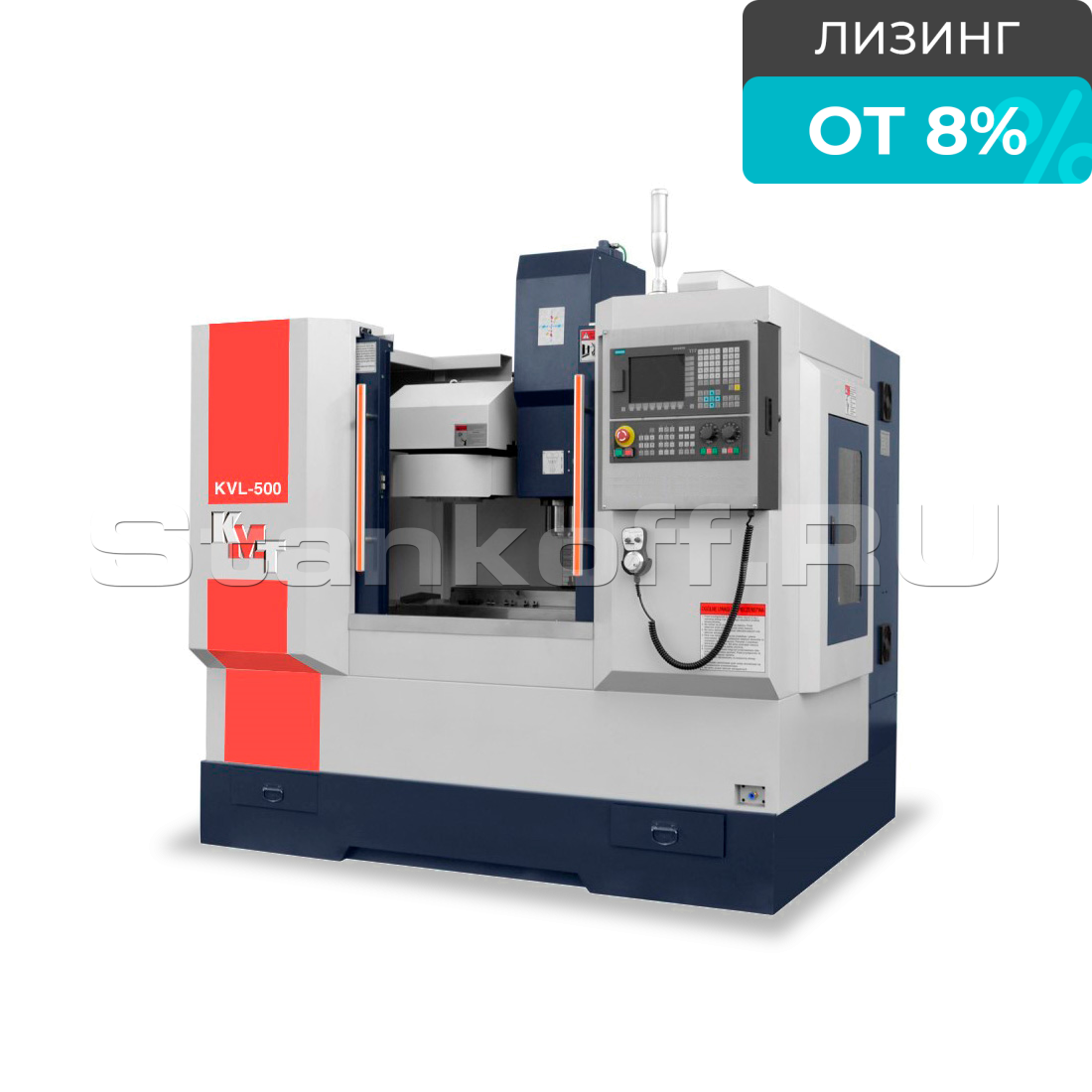

Вертикальный обрабатывающий центр с ЧПУ KVL QZ 500/Siemens
Краткие характеристики
Артикул
KVL QZ 500/Siemens
| ЧПУ | Siemens 808DA |
| Перемещения | |
| Перемещения по оси Х, мм | 500 |
| Перемещения по оси Y, мм | 320 |
| Перемещения по оси Z, мм | 420 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 90-510 |
| Рабочий стол | |
| Размер стола, мм | 800х260 |
| Макс нагрузка на стол, кг | 200 |
| T-пазы, мм | 3х16х75 |
| Шпиндель | |
| Тип шпинделя | ремень |
| Конус шпинделя | ВТ40 |
| Мощность шпинделя, квт | 5,5/7,5 |
| Крутящий момент, Hм | S1: 35 / S3: 47,8 |
| Макс частота вращения шпинделя, об/мин | 8000 |
| Жесткое нарезание резьбы | Да |
| Система подачи | |
| X/Y/Z быстрые перемещения, мм/мин | 18/18/16 |
| Рабочие подачи, мм/мин | 1-8000 |
| Автоматический магазин инструмента | |
| ATC Тип | Зонтик |
| ATC Конус | ВТ40 |
| Количество инструментов | 12 |
| Макс диаметр инструмента, мм | Φ90 |
| Макс длина инструмента, мм | 250 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента, сек | 8 |
| Габаритные размеры (ДхШхВ), мм | 2600х1950×2400 |
| Вес оборудования, кг | 2400 |
Модели серии
Все товары
Конструктив
Вертикально-фрезерный обрабатывающий центр — это компактный, современный обрабатывающий центр с ЧПУ для единичного и средне серийного производства. Предназначен для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов.
Конструктивные особенности

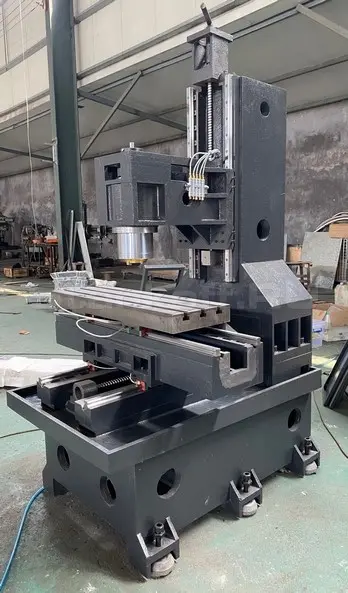

Цельнолитая чугунная станина
• Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.
• Специальная форма колонны в виде "трапеции" позволяет значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизила чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания, обеспечивая максимальную точность перемещений по оси Z.
• Специальная форма колонны в виде "трапеции" позволяет значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизила чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания, обеспечивая максимальную точность перемещений по оси Z.
Автоматическая система смены инструмента

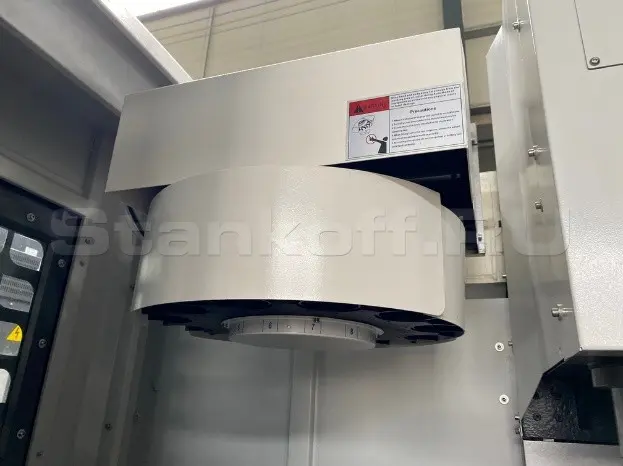

Инструментальный магазин станка типа «Зонтик» представляет собой барабан с инструментами, емкость (количество мест для установки инструментов) которого составляет 12 и 16 (соответственно). Положение магазина – горизонтальное, над рабочим столом, в стороне от шпинделя. Передача инструментов между магазином и шпинделем осуществляется в процессе взаимных перемещений шпинделя и барабана. Время смены инструмента 8 секунд. На станке предусмотрена функция обдува при смене инструмента.
Шпиндель
Шпиндель производства компании VOLIS (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Крутящий момент достигает 35 / 47,8 Нм (постоянный/ пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

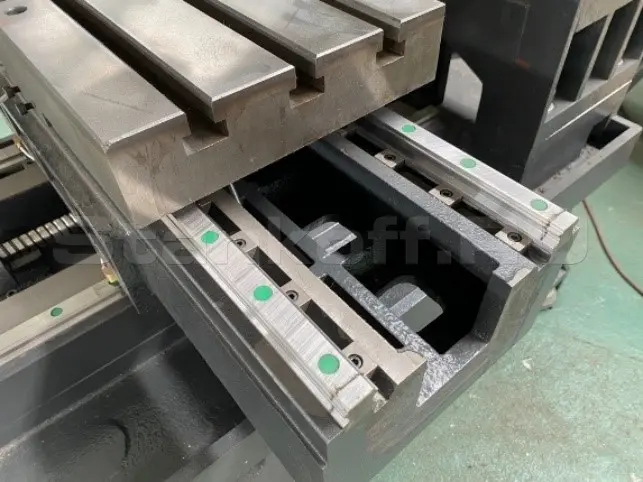

Линейные направляющие качения
В качестве пары направляющих трех осей используются линейные роликовые направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.

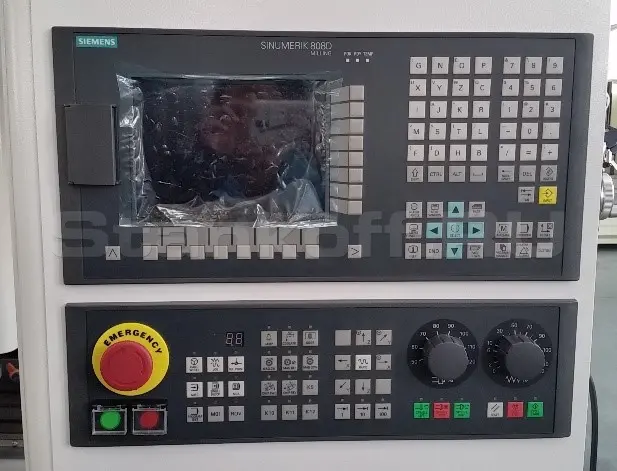

Система ЧПУ Siemens Sinumerik 808D
• Изысканная и надежная система ЧПУ;
• Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
• Функция передачи данных, пульт перемещений MPG;
• Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
• Компактность и функциональность 3-х осевой обработки;
• Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
• Интерфейс на русском языке.
• Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
• Функция передачи данных, пульт перемещений MPG;
• Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
• Компактность и функциональность 3-х осевой обработки;
• Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
• Интерфейс на русском языке.
Дополнительная комплектация

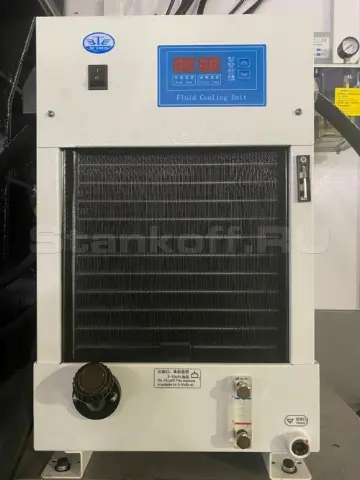

Масляное охлаждение шпинделя
Система масляного охлаждения с динамическим контролем температуры предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы. Особенно важно при обработке алюминия и легких сплавов на высоких оборотах шпинделя длительное время, где нужно обеспечить максимальный отвод тепла от подшипников шпинделя.

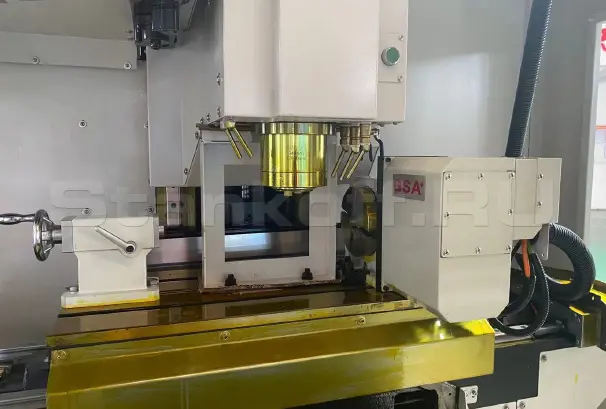

Поворотный стол (4-я ось) GSA (Тайвань)
Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой производства GSA (Тайвань), что позволит значительно расширить технологические возможности оборудования, обрабатывать криволинейные элементы на телах вращения с применением 4-х осей.
Диаграмма мощности и крутящего момента шпинделя
Комплектация
- Система ЧПУ SIEMENS 808DA, USB порт, MPG пульт;
- Линейные направляющие качения HIWIN (или PMI) производства Тайвань ;
- Автоматическая система смазки;
- Пистолет обдува воздухом;
- Обдув шпинделя при смене инструмента;
- Электрошкаф СЕ (компоненты Schneider/Omron);
- Кондиционер электрошкафа;
- Жесткое нарезание резьбы;
- Транспортер для удаления стружки шнекового типа с тележкой;
- Освещение рабочей зоны;
- Телескопическая защита направляющих по всем осям;
- Блокировка дверей - Кабинетная защита зоны обработки;
- Система подачи СОЖ;
- Сигнальная лампа аварийного оповещения;
- Комплект опор для монтажа станка;
- Комплект инструмента для обслуживания станка;
- Руководство по эксплуатации на русском языке.
Характеристики
| ЧПУ | Siemens 808DA |
| Перемещения | |
| Перемещения по оси Х, мм | 500 |
| Перемещения по оси Y, мм | 320 |
| Перемещения по оси Z, мм | 420 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 90-510 |
| Рабочий стол | |
| Размер стола, мм | 800х260 |
| Макс нагрузка на стол, кг | 200 |
| T-пазы, мм | 3х16х75 |
| Шпиндель | |
| Тип шпинделя | ремень |
| Конус шпинделя | ВТ40 |
| Мощность шпинделя, квт | 5,5/7,5 |
| Крутящий момент, Hм | S1: 35 / S3: 47,8 |
| Макс частота вращения шпинделя, об/мин | 8000 |
| Жесткое нарезание резьбы | Да |
| Система подачи | |
| X/Y/Z быстрые перемещения, мм/мин | 18/18/16 |
| Рабочие подачи, мм/мин | 1-8000 |
| Автоматический магазин инструмента | |
| ATC Тип | Зонтик |
| ATC Конус | ВТ40 |
| Количество инструментов | 12 |
| Макс диаметр инструмента, мм | Φ90 |
| Макс длина инструмента, мм | 250 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента, сек | 8 |
| Габаритные размеры (ДхШхВ), мм | 2600х1950×2400 |
| Вес оборудования, кг | 2400 |
