Вертикальный обрабатывающий центр VMC1370 GSK

Name: Вертикальный обрабатывающий центр VMC1370 GSK
Price: 10031491 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

Китай

Краткие характеристики

Артикул VMC1370 GSK

Основные характеристики
Система ЧПУ	GSK25i
Рабочий стол
Размер рабочего стола, мм	1400x700
Максимальная нагрузка на рабочий стол, кг	800
Количество Т-образных пазов, шт	7
Размер Т-образных пазов ширина x шаг, мм	18x100
Перемещения
Ход по оси X, мм	1300
Ход по оси Y, мм	700
Ход по оси Z, мм	700
Быстрые перемещения по осям X/Y/Z, м/мин	24/24/20
Скорость рабочей подачи, мм/мин	1–6000
Тип направляющих	Линейные
Шпиндель
Конус шпинделя	BT40
Максимальная частота вращения шпинделя, об/мин	8000
Мощность главного двигателя, кВт	11
Расстояние от центра шпинделя до поверхности стола, мм	720
Расстояние от торца шпинделя до поверхности стола, мм	150–850
Инструментальный магазин
Количество инструментальных позиций, шт	24
Максимальный диаметр инструмента, мм	78/120
Максимальный вес инструмента, кг	8
Время смены инструмента, с	2–3
Габариты
Длина, мм	3800
Ширина, мм	3000
Высота, мм	3000
Вес, кг	7500

Все характеристики

Модели серии

Все товары

VMC 850 GSK

VMC1370 Fanuc

10 031 491 ₽

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Вертикальный обрабатывающий центр VMC1370 с системой ЧПУ GSK и линейными направляющими по трём осям предназначен для черновой и чистовой обработки средних и крупногабаритных корпусных, плитных и дисковых деталей, клапанов, пресс-форм и других изделий сложной геометрии. Станок выполняет фрезерование, сверление, растачивание и нарезание резьбы и подходит для многономенклатурного мелко- и среднесерийного производства в машиностроении, автомобилестроении, приборостроении и производстве медицинского оборудования.

Конструктивные особенности

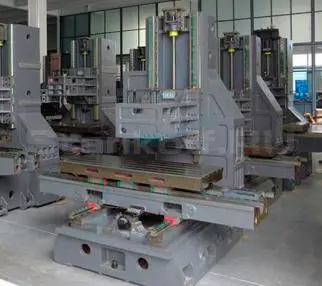

Станина

Станина выполнена из высококачественного высокопрочного чугуна HT300, обеспечивающего жёсткость конструкции и устойчивость к вибрациям.

Система ЧПУ GSK 25i

GSK25i - это высокопроизводительная система ЧПУ, характеризующаяся большим выбором функций и простотой эксплуатации. Она применяется к многофункциональным обрабатывающим центрам, расточным и фрезерным станкам с 3-5-осевой обработкой.
• Цветной монитор
• Пакеты высокоскоростной обработки
• Графические отображения траектории инструмента
• Программирование в ISO кодах (M, G коды)

Шпиндель

Шпиндель стандарта BT40 с максимальной частотой вращения 8000 об/мин. Шпиндель прошёл проверку класса динамической балансировки в соответствии со стандартами ISO.

Система автоматической смены инструмента

Стандартный инструментальный магазин станка рассчитан на 24 позиций. Быстродействующий механизм обеспечивает автоматическую смену инструмента за 2–3 секунды.

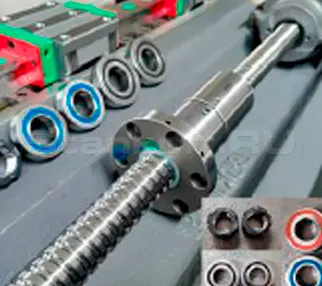

ШВП

Оси станка оснащены ШВП HIWIN с опорными подшипниками SKF или NACHI.

Роликовые линейные направляющие

По трём осям установлены роликовые линейные направляющие HIWIN или PMI, обеспечивающие высокую жёсткость и точность позиционирования микронного уровня.

Пневмоцилиндр разжима инструмента

Шпиндель оснащён специализированным пневматическим цилиндром тайваньского производства, обеспечивающим автоматический разжим и освобождение инструмента при его смене.

Азотный цилиндр противовеса

Уменьшает инерционность, вибрации и колебания при ускоренных перемещениях и во время обработки, снижая нагрузку на привод оси Z.

Ресивер сжатого воздуха

Пневматический ресивер поддерживает стабильное давление воздуха при смене инструмента.

Воздушный и водяной пистолеты

Очистка зоны резания от стружки и остатков жидкости.

Пневматические компоненты

В стандартной комплектации применяются пневматические компоненты AirTAC

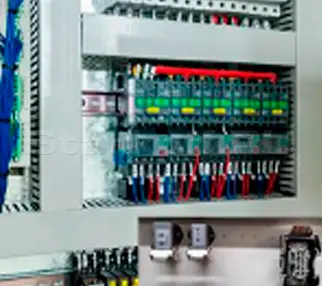

В электрической системе применяются компоненты Schneider Electric.

Кондиционер электрошкафа

Кондиционер поддерживает стабильную температуру внутри шкафа управления, улучшает отвод тепла и снижает риск перегрева электрических компонентов.

Автоматическачя система смазки

Обеспечивает дозированную подачу смазочного материала к направляющим и узлам перемещения станка.

Проверка точности

Точность позиционирования и геометрические характеристики станка контролируются с помощью лазерного интерферометра и телескопической измерительной системы производства Renishaw.

Характеристики

Основные характеристики
Система ЧПУ	GSK25i
Рабочий стол
Размер рабочего стола, мм	1400x700
Максимальная нагрузка на рабочий стол, кг	800
Количество Т-образных пазов, шт	7
Размер Т-образных пазов ширина x шаг, мм	18x100
Перемещения
Ход по оси X, мм	1300
Ход по оси Y, мм	700
Ход по оси Z, мм	700
Быстрые перемещения по осям X/Y/Z, м/мин	24/24/20
Скорость рабочей подачи, мм/мин	1–6000
Тип направляющих	Линейные
Шпиндель
Конус шпинделя	BT40
Максимальная частота вращения шпинделя, об/мин	8000
Мощность главного двигателя, кВт	11
Расстояние от центра шпинделя до поверхности стола, мм	720
Расстояние от торца шпинделя до поверхности стола, мм	150–850
Инструментальный магазин
Количество инструментальных позиций, шт	24
Максимальный диаметр инструмента, мм	78/120
Максимальный вес инструмента, кг	8
Время смены инструмента, с	2–3
Габариты
Длина, мм	3800
Ширина, мм	3000
Высота, мм	3000
Вес, кг	7500
