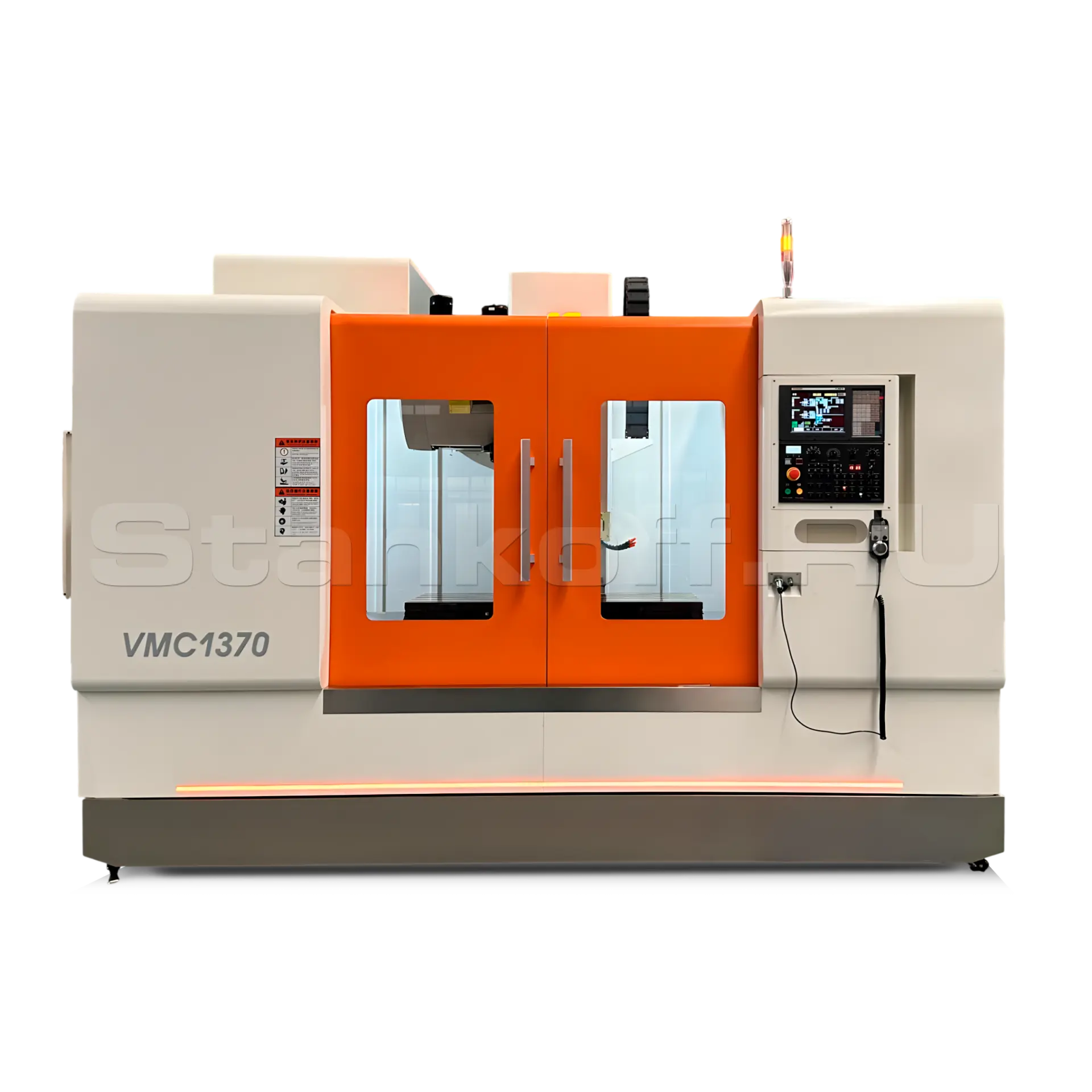

Вертикальный обрабатывающий центр VMC1370 Fanuc
Краткие характеристики
Артикул
VMC1370 Fanuc
| Основные характеристики | |
| Система ЧПУ | Fanuc 0i-MF |
| Рабочий стол | |
| Размер рабочего стола, мм | 1500x700 |
| Максимальная нагрузка на рабочий стол, кг | 1000 |
| Количество Т-образных пазов, шт | 5 |
| Размер Т-образных пазов ширина x шаг, мм | 18x145 |
| Диаметр планшайбы, мм | 255 |
| Ширина Т-образного паза планшайбы | 12H7 |
| Высота оси вращения планшайбы, мм | 160 |
| Перемещения | |
| Ход по оси X, мм | 1300 |
| Ход по оси Y, мм | 700 |
| Ход по оси Z, мм | 650 |
| Размер направляющих, мм | 45 / 45 / 45 |
| Быстрые перемещения по осям X/Y/Z, м/мин | 24 / 24 / 20 |
| Скорость рабочей подачи, мм/мин | 1–8000 |
| Мощность сервопривода по осям X/Y/Z, кВт | 3,5 / 3,5 / 5 |
| Шпиндель | |
| Конус шпинделя | BT40 |
| Максимальная частота вращения шпинделя, об/мин | 10000 |
| Мощность главного двигателя, кВт | 15 |
| Расстояние от центра шпинделя до поверхности стола, мм | 752 |
| Расстояние от торца шпинделя до поверхности стола, мм | 150–800 |
| Внутренний диаметр шпинделя, мм | 80 |
| Инструментальный магазин | |
| Количество инструментальных позиций, шт | 24 |
| Максимальный диаметр инструмента, мм | 78/120 |
| Максимальный вес инструмента, кг | 8 |
| Максимальная длина инструмента, мм | 300 |
| Источник питания | |
| Потребление электроэнергии, кВA | 25 |
| Габариты | |
| Длина, мм | 3600 |
| Ширина, мм | 3000 |
| Высота, мм | 3200 |
| Вес, кг | 11000 |
Модели серии
Все товары
Конструктив
Вертикальный обрабатывающий центр VMC1370 Fanuc предназначен для высокоточной обработки корпусных, плитных, дисковых деталей, пресс-форм и других заготовок сложной формы. Станок оснащён линейными направляющими по осям X, Y и Z, сервоприводом шпинделя, дисковым магазином на 24 инструмента и поворотным столом (4-й осью), позволяющим выполнять фрезерование, сверление, растачивание, развёртывание и нарезание резьбы с нескольких сторон за одну установку. Жёсткая вертикальная компоновка обеспечивает стабильность, точность и производительность при единичном и серийном изготовлении деталей.
Особенности
- Центр имеет жёсткую литую конструкцию с усиленными рёбрами и снятыми внутренними напряжениями. Стол перемещается по оси X, суппорт по оси Y, шпиндельная бабка по оси Z.
- Станок оснащен ШВП Тайваньского производства с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой. Опорный подшипник с углом контакта 60° класса P4 и высокой грузоподъёмностью.
- Серводвигатель оси Z имеет функцию автоматического торможения.
- Высокоточный шпиндель с подшипниками класса P4,бесступенчатым регулированием скорости и функцией жёсткого резьбонарезания.
- Быстрая и точная автоматическая смена инструмента.
- Подача СОЖ и сжатого воздуха управляется программно.
- Закрытая кабина и защитные кожухи предотвращают разбрызгивание СОЖ и защищают направляющие и ШВП от стружки, износа и коррозии.
- Автоматическая централизованная смазка снижает трение и продлевает срок службы направляющих и ШВП.
Характеристики
| Основные характеристики | |
| Система ЧПУ | Fanuc 0i-MF |
| Рабочий стол | |
| Размер рабочего стола, мм | 1500x700 |
| Максимальная нагрузка на рабочий стол, кг | 1000 |
| Количество Т-образных пазов, шт | 5 |
| Размер Т-образных пазов ширина x шаг, мм | 18x145 |
| Диаметр планшайбы, мм | 255 |
| Ширина Т-образного паза планшайбы | 12H7 |
| Высота оси вращения планшайбы, мм | 160 |
| Перемещения | |
| Ход по оси X, мм | 1300 |
| Ход по оси Y, мм | 700 |
| Ход по оси Z, мм | 650 |
| Размер направляющих, мм | 45 / 45 / 45 |
| Быстрые перемещения по осям X/Y/Z, м/мин | 24 / 24 / 20 |
| Скорость рабочей подачи, мм/мин | 1–8000 |
| Мощность сервопривода по осям X/Y/Z, кВт | 3,5 / 3,5 / 5 |
| Шпиндель | |
| Конус шпинделя | BT40 |
| Максимальная частота вращения шпинделя, об/мин | 10000 |
| Мощность главного двигателя, кВт | 15 |
| Расстояние от центра шпинделя до поверхности стола, мм | 752 |
| Расстояние от торца шпинделя до поверхности стола, мм | 150–800 |
| Внутренний диаметр шпинделя, мм | 80 |
| Инструментальный магазин | |
| Количество инструментальных позиций, шт | 24 |
| Максимальный диаметр инструмента, мм | 78/120 |
| Максимальный вес инструмента, кг | 8 |
| Максимальная длина инструмента, мм | 300 |
| Источник питания | |
| Потребление электроэнергии, кВA | 25 |
| Габариты | |
| Длина, мм | 3600 |
| Ширина, мм | 3000 |
| Высота, мм | 3200 |
| Вес, кг | 11000 |
Комплектация
- Система ЧПУ Fanuc 0i MF Plus (Япония)
- Шпиндель Fanuc (Япония)
- ШВП HIWIN (Тайвань)
- Направляющие HIWIN (Тайвань)
- Подшипники FAG / NSK (Германия / Япония)
- Дисковый инструментальный магазин OKADA (Китай)
- Автоматическая система смазки
- Теплообменник электрошкафа
- Пневмоцилиндр разжима инструмента
- Система подачи СОЖ
- Поворотный стол (4-я ось)
- Масловодоотделитель
