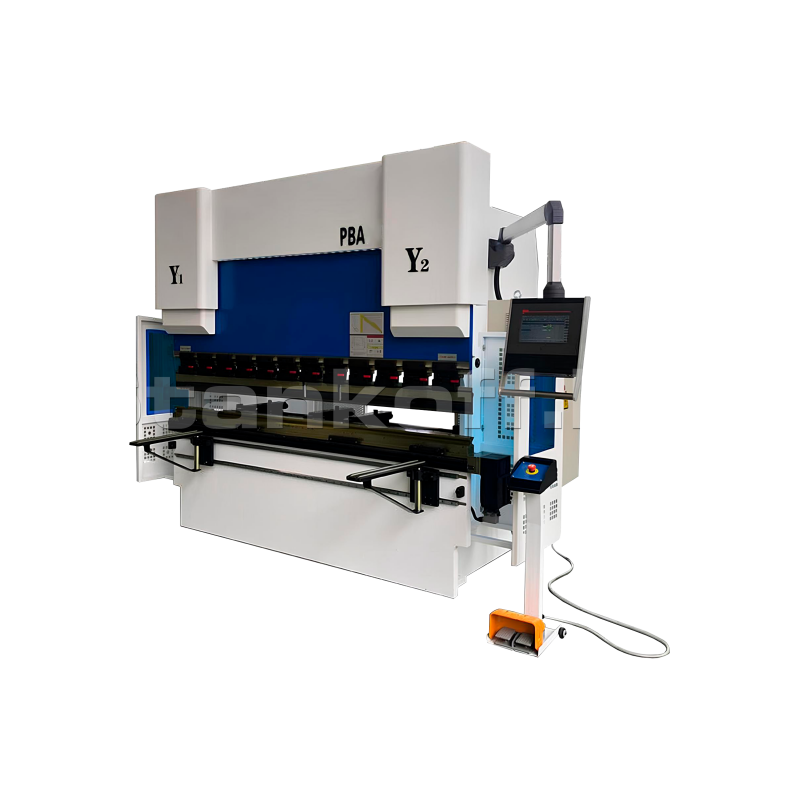

Листогибочный пресс с ЧПУ PBА 220/4000-4C

Name: Листогибочный пресс с ЧПУ PBА 220/4000-4C
Availability: InStock
Rating: 5 (1 reviews)

В наличии

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: PBА 220/4000-4C
Усилие, тонн: 220
Длина гиба, мм: 4000
Расстояние между колоннами, мм: 3100
Глубина зева, мм: 450
Максимальное раскрытие, мм: 530

Все характеристики

Модели серии

Все товары

PBА 50/1300-4C

PBА 70/2500-4C

PBА 110/2500-4C

PBА 110/3200-4C

PBА 110/4000-4C

PBА 135/3200-4C

PBА 170/3200-4C

PBА 170/4000-4C

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

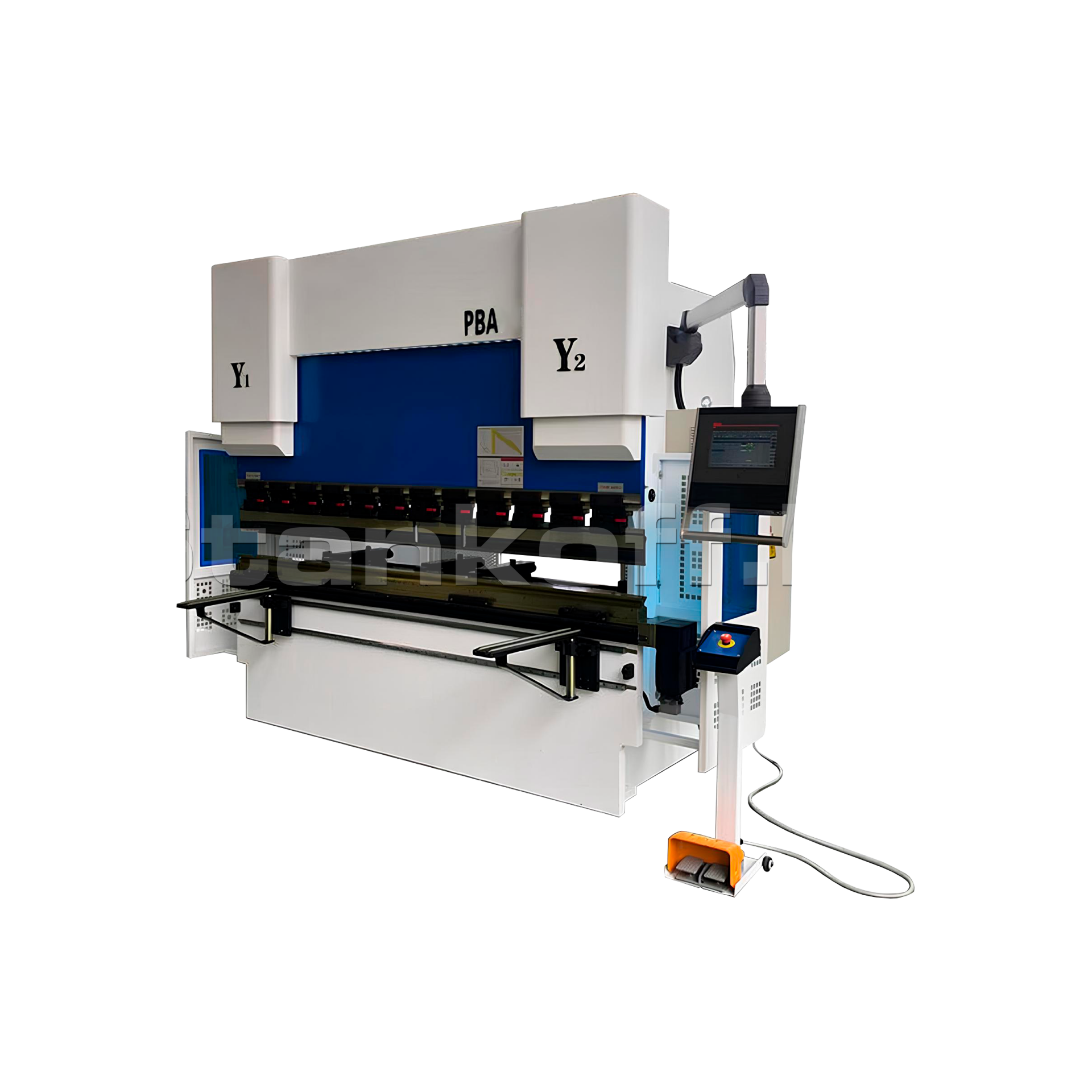

Листогибочный пресс с ЧПУ PBA 220/4000-4C c ЧПУ DA-58Tx предназначен для высокоточной гибки листового металла длиной до 4000 мм с усилием 220 тонн. Станок оснащен увеличенным ходом верхней траверсы и глубокой горловиной в боковых стойках, что расширяет возможности обработки крупногабаритных и сложных деталей. Электронно-гидравлическая синхронизация рабочих цилиндров, пропорциональные клапаны и оптические линейки обеспечивают точное перемещение подвижной балки, контроль параллельности и стабильную повторяемость гибки.

Система ЧПУ позволяет автоматически регулировать усилие с учетом материала и инструмента, задавать ход траверсы, рабочую скорость, порядок гибов и рассчитывать развертку изделия по длине. Это сокращает время настройки и упрощает изготовление качественных деталей в единичном и серийном производстве. Гидравлический блок с надежной гидроаппаратурой, цельноточеные цилиндры с хонингованной поверхностью и кованые полированные поршни обеспечивают стабильную работу пресса и длительный срок службы оборудования.

Отличительные особенности

Быстрые и точные перемещения
Высокое качество исполнения
Высокое качество комплектующих.

Стандартная комлектация

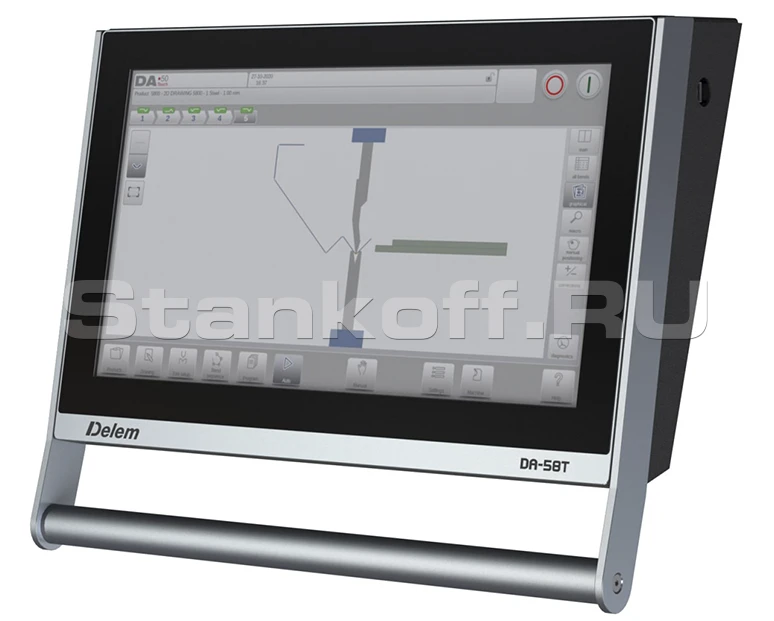

Система ЧПУ DA-58Tx от компании Delem представляет собой современное компактное и универсальное решение для управления синхронизированными прессами. Она обеспечивает простое программирование благодаря проверенному графическому интерфейсу пользователя с сенсорным экраном. Контроллер способен управлять до 4 осями и может быть интегрирован в шкафы или использован в подвесном корпусе
Преимущества:
• Функция 2D моделирования;
• 18,5-дюймовый цветной TFT-дисплей с высоким разрешением;
• До 4 осей;
• Управление компенсации прогиба;
• Библиотека инструментов / материалов / продуктов;
• Управление сервоприводами и частотными преобразователями;
• Продвинутые алгоритмы управления осью Y для клапанов с закрытой и открытой петлей обратной связи;
• Интерфейс для USB-флешки;
• ПО Delem Profile-58TL.

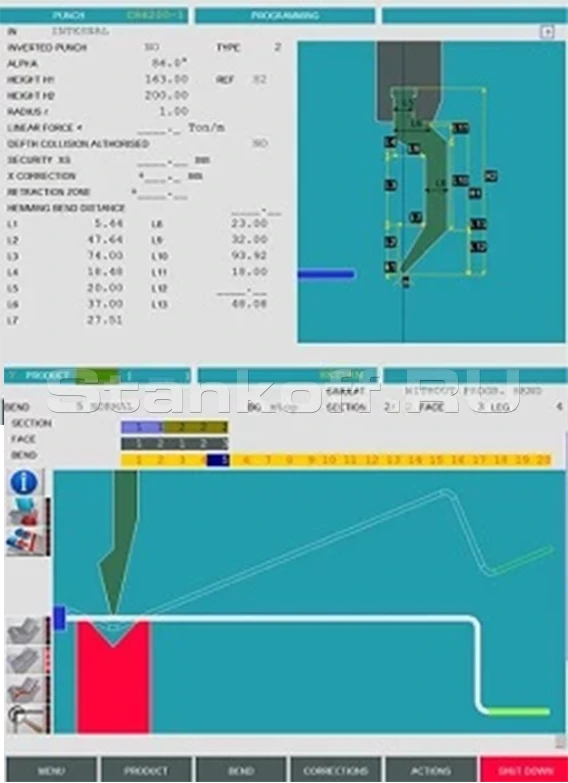

ПО для симуляции гибки

Программное обеспечение симуляции процесса гибки.

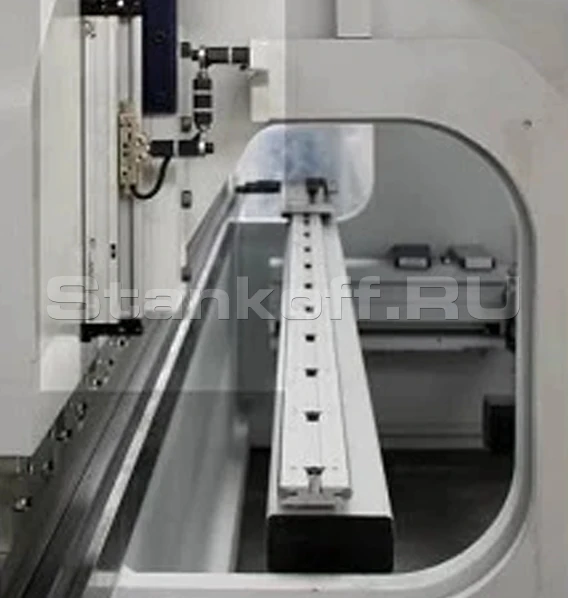

Электрогидравлическая синхронизация осей Y1 и Y2

С системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

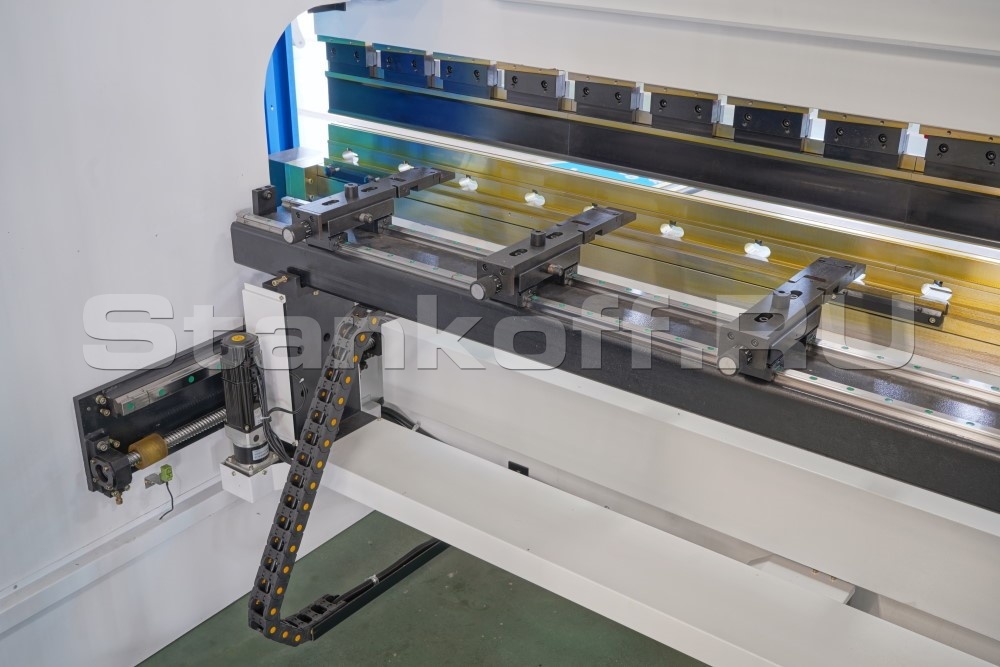

Электромеханический задний упор

Задний упор с автоматическим перемещением по оси X имеет ход 750 мм. Перемещение выполняется по линейным направляющим с помощью высокоточной шарико-винтовой пары и сервомотора, что обеспечивает точное позиционирование заготовки при гибке.

На балке заднего упора установлены три откидных упорных блока. Они вручную перемещаются по двум линейным направляющим вдоль оси Z, имеют три рабочие упорные поверхности и ручную регулировку по высоте по оси R. Каждый блок оснащен лимбом для точной подстройки положения по оси X.

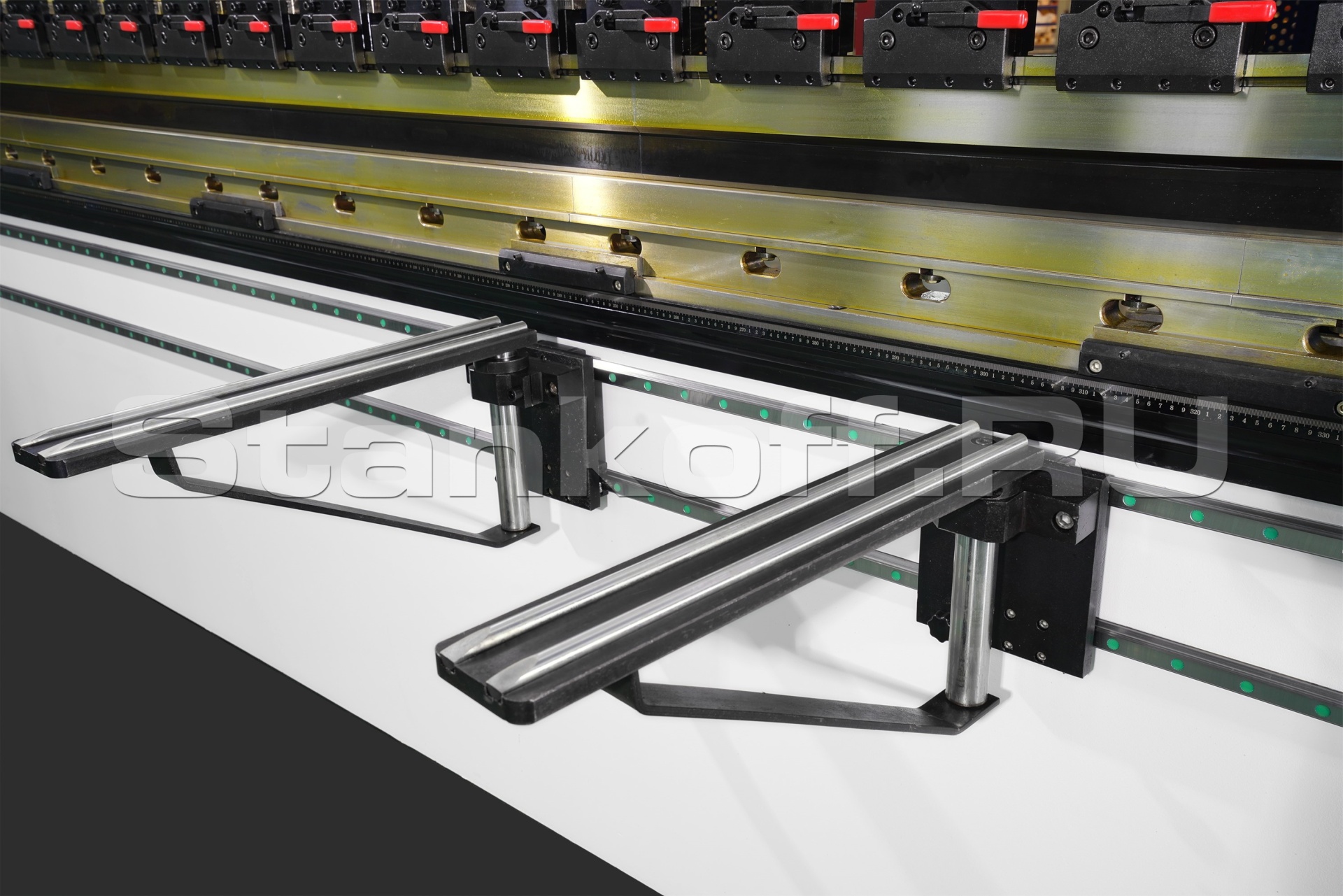

Передняя поддержка листа

Два подвижных передних суппорта регулируемых по ширине и высоте.

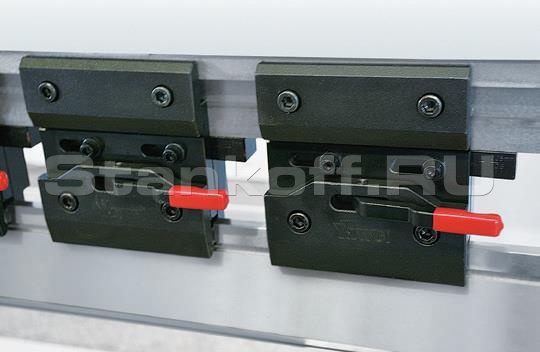

Система быстрой замены инструмента

Комплект секционных держателей для пуансонов с устройством быстрого крепления, тип Amada/Promecam.

Держатель матрицы

Стол сконструирован под крепление матриц европейского типа, шириной 60 мм.

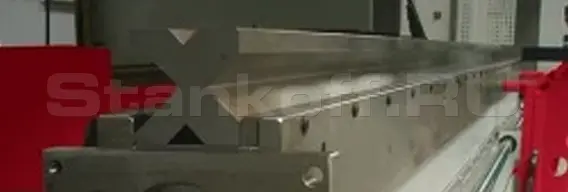

Инструмент

Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58).

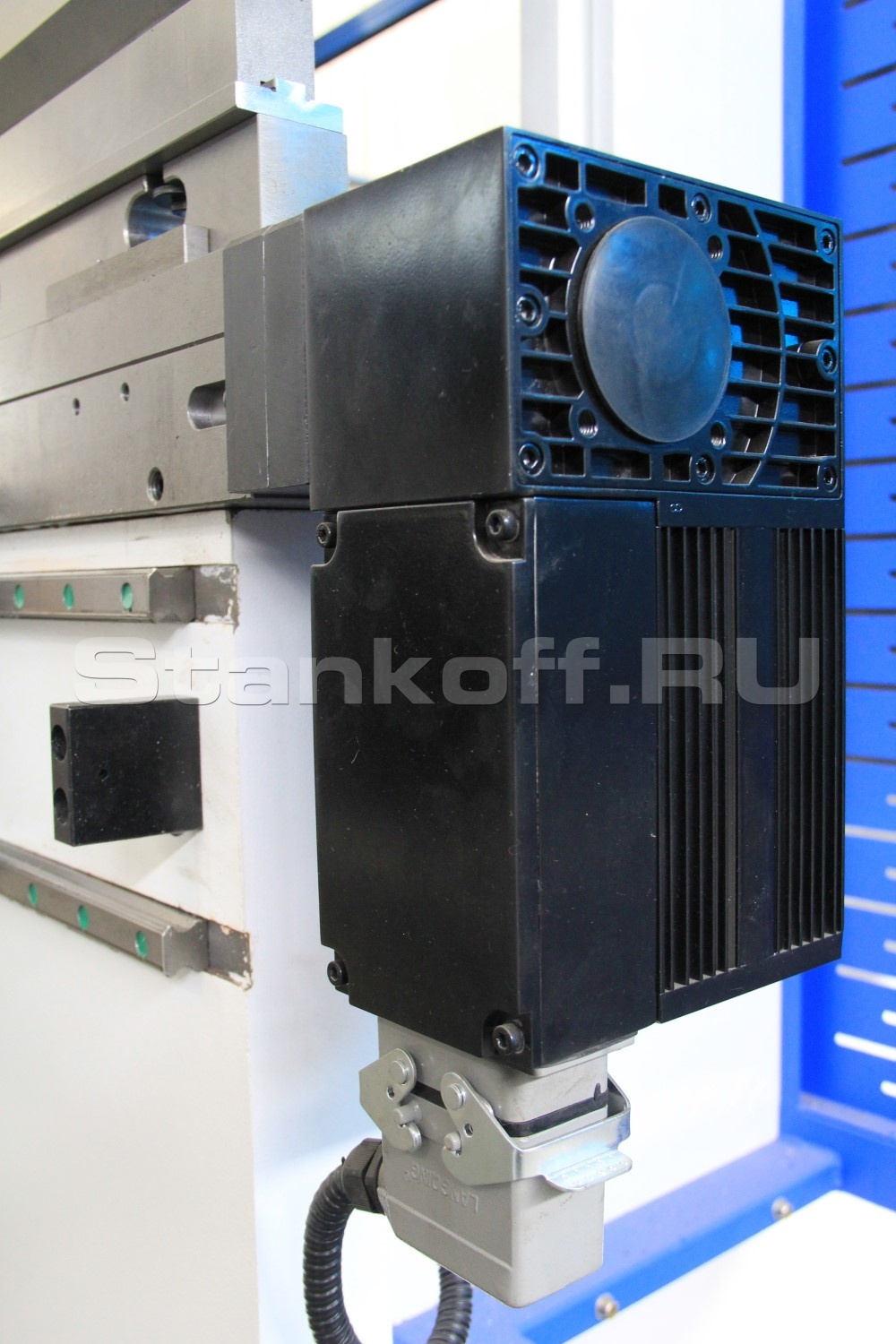

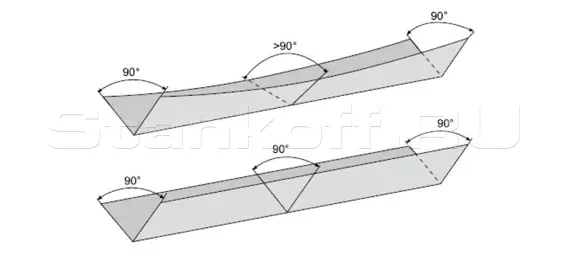

Система компенсации прогиба

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование). Cистема компенсации прогиба необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.

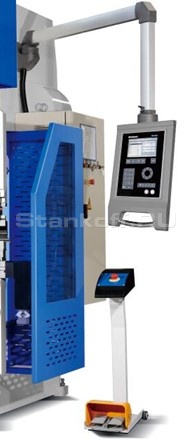

Элементы управления и безопасности

Подвесной пульт управления и функциональная ножная педаль, подвижные боковые ограждения безопасности снабженные концевыми выключателями.

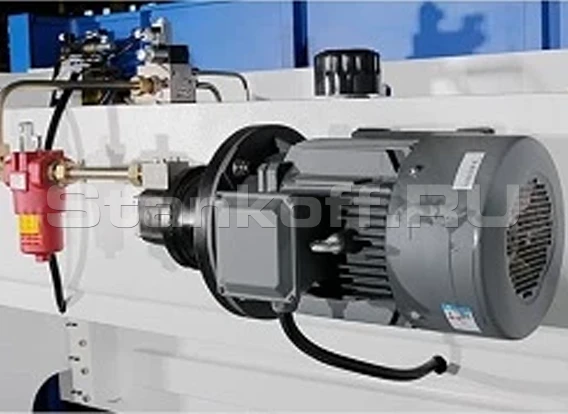

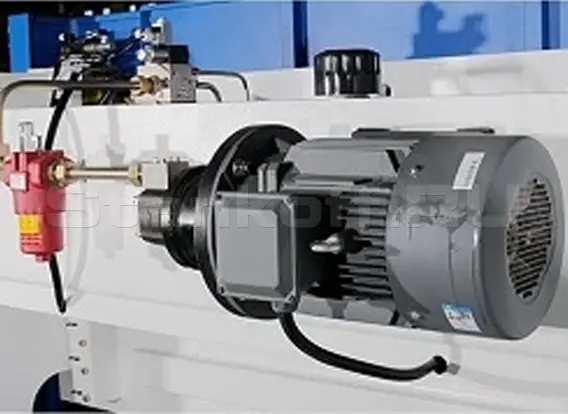

Главный двигатель Siemens (Германия)

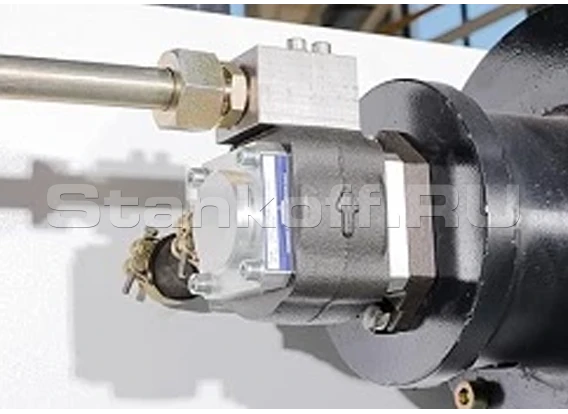

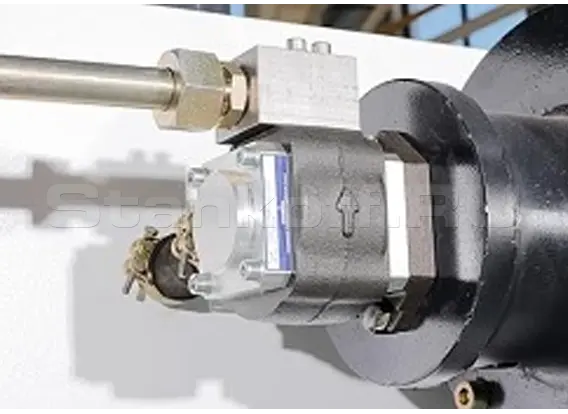

Гидравлический насос Sunny (США)

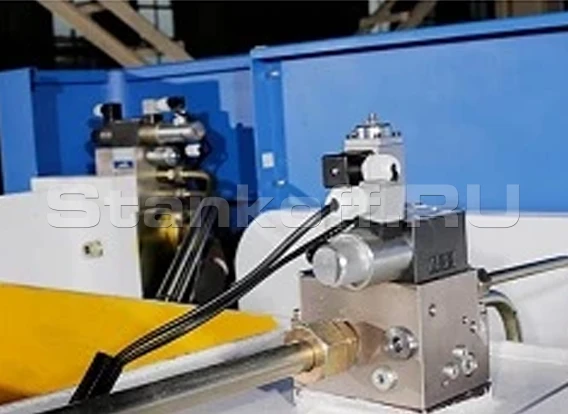

Гидравлический распределитель и пропорциональная гидравлика

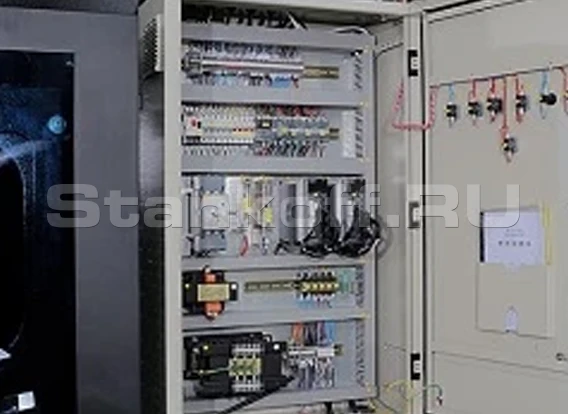

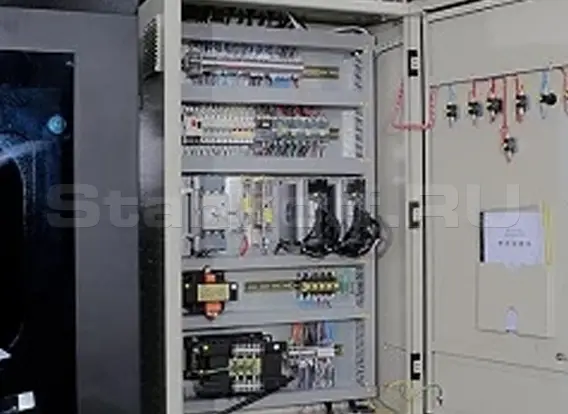

Электрокомпоненты Schnieder

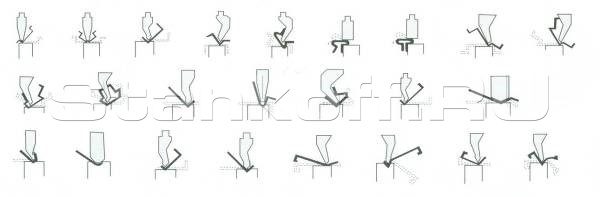

Примеры получаемых профилей при наличии необходимого инструмента

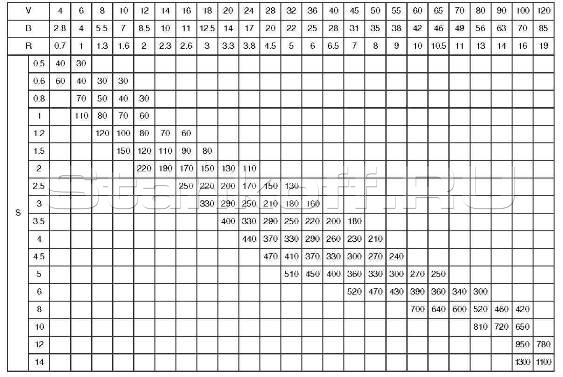

Таблица определения усилий листогибочного пресса

Характеристики

Усилие, тонн	220
Длина гиба, мм	4000
Расстояние между колоннами, мм	3100
Глубина зева, мм	450
Максимальное раскрытие, мм	530
Ход заднего упора (X), мм	550
Скорость подвода, мм/с	140
Скорость перемещения упоров по оси Х, мм/с	400
Количество управляемых осей, шт	4
Объем масла, л	420
Ход траверсы, мм	265
Рабочая скорость, мм/с	11
Скорость возврата, мм/с	120
Система крепления инструмента	Amada Promecam
Макс. мощность двигателя, кВт (л.с.)	18,5
Габаритные параметры
Габаритные размеры станка, мм	4600 × 2200 × 2850
Вес, кг	14500

Калькулятор усилия гибки

Расчёт для станка PBА 220/4000-4C: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 3100 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
