Листогибочный пресс с ЧПУ PBА 170/4000-4C

Конструктив

Листогибочный пресс с ЧПУ PBА 170/4000-4C предназначен для точной гибки листового металла и отличается увеличенным ходом верхней траверсы, глубокой горловиной боковых стоек и высокой скоростью рабочего цикла. Станок оснащён электронно-гидравлической синхронизацией цилиндров: параллельность и перемещение подвижной балки контролируются через ЧПУ, пропорциональные клапаны и оптические линейки. Система автоматически регулирует усилие гибки с учётом типа материала и установленного инструмента, а также позволяет задавать ход траверсы и рабочую скорость. Автоматический расчёт развертки и программирование последовательности гибов упрощают подготовку операций и помогают получать стабильное качество деталей при серийной и единичной обработке.

Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.

Управляемые ЧПУ оси: Y1, Y2 (перемещение траверсы) и X (задний упор). Перемещение траверсы обеспечено по направляющим с антифрикционным покрытием рабочих поверхностей. Траверса и гидравлические цилиндры пресса изготовлены из нормализованной стали, а их рабочие поверхности подвергнуты высокоточной механической обработке. Жесткая, моноблочная, стальная, сварная конструкция станины обеспечивает минимальные значения деформаций даже при максимальных нагружениях

Отличительные особенности

  • Быстрые и точные перемещения
  • Высокое качество исполнения
  • Высокое качество комплектующих.

Стандартная комлектация

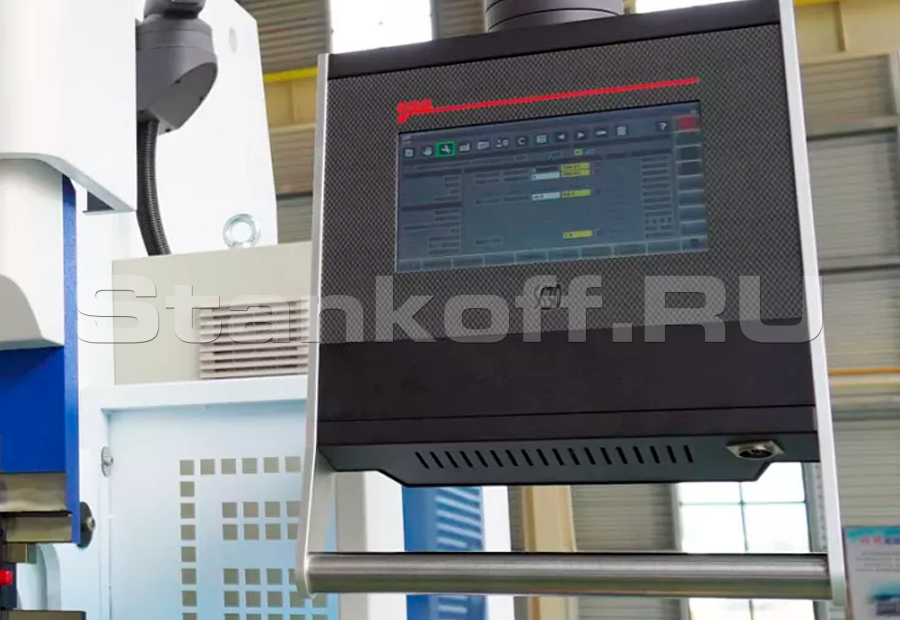

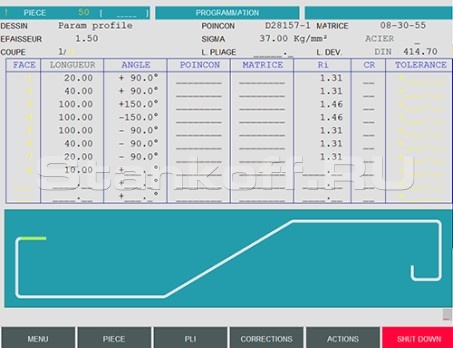

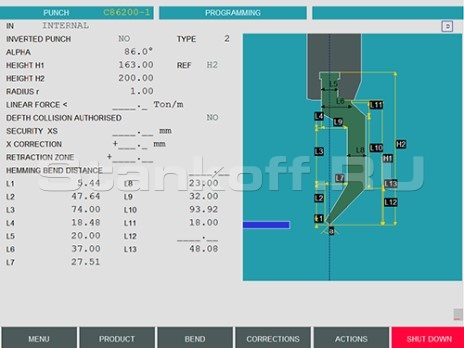

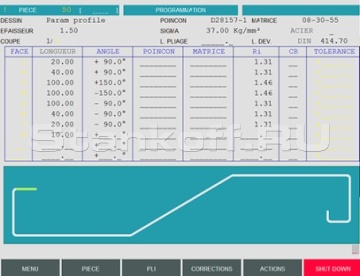

Системы ЧПУ ESA S630 (Италия) . 2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК.

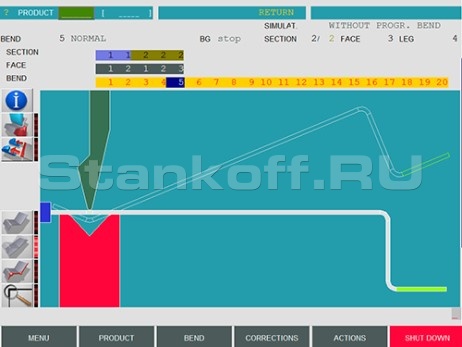

Программное обеспечение симуляции процесса гибки.
Электрогидравлическая синхронизация осей Y1 и Y2 с системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

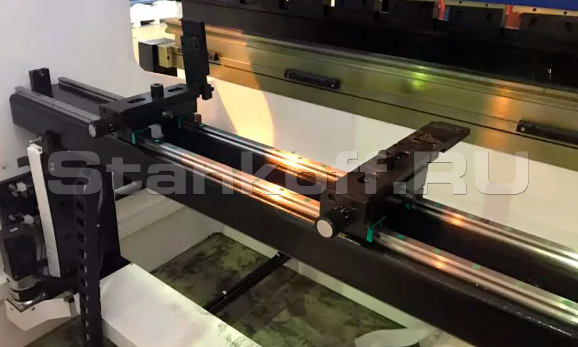

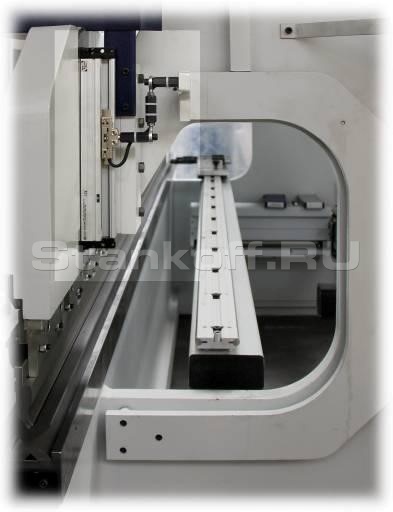

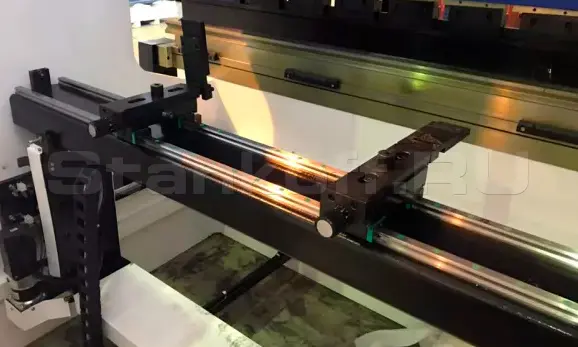

Электромеханический задний упор с автоматическим перемещением по оси X имеет ход 550мм. Перемещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора. Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями. Каждый упорный блок оснащен лимбом для точной подстройки по оси X.

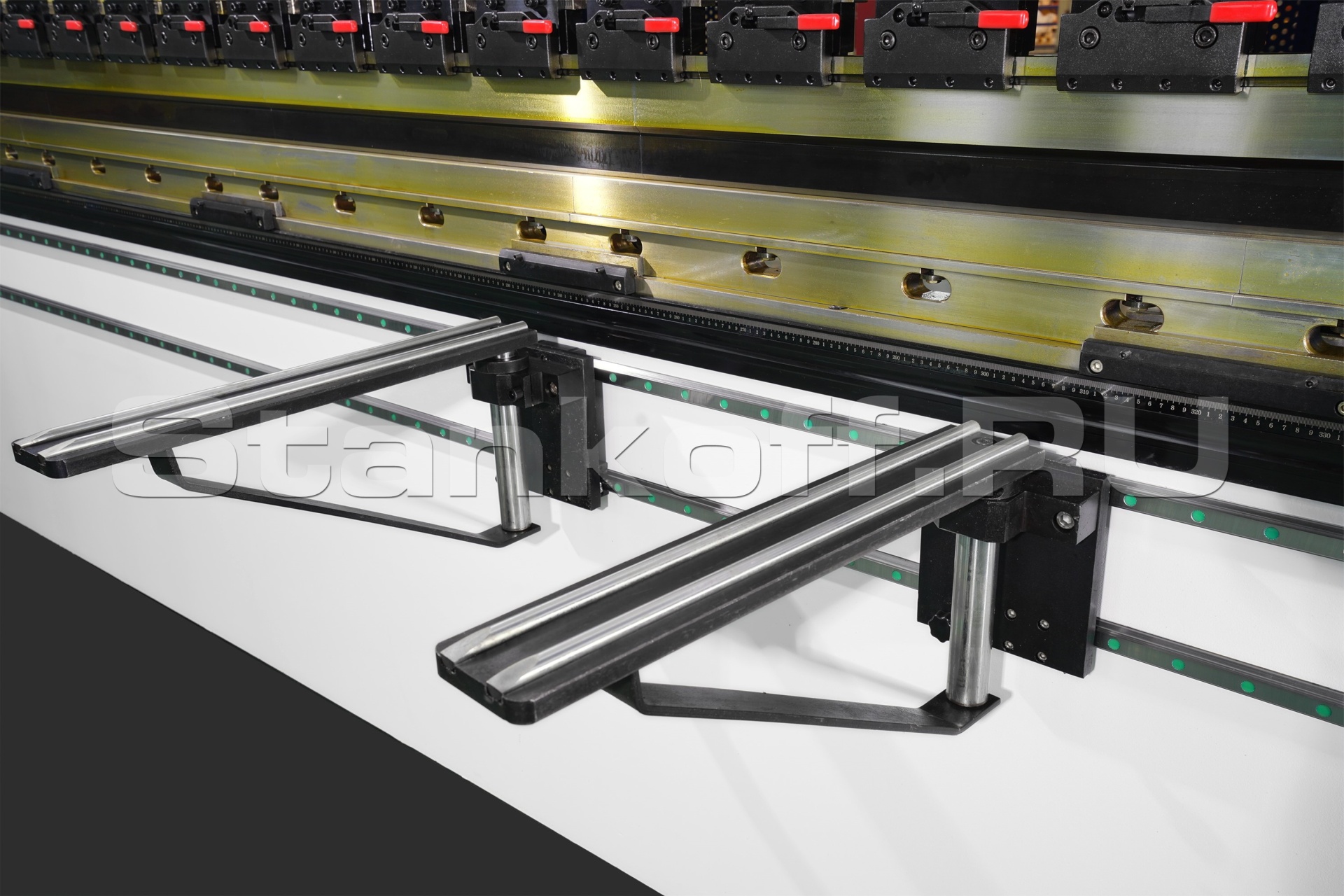

Два подвижных передних суппорта регулируемых по ширине и высоте.

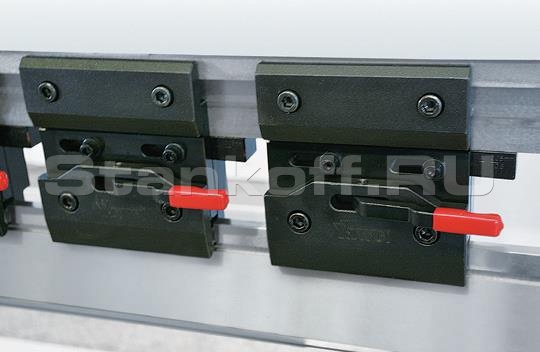

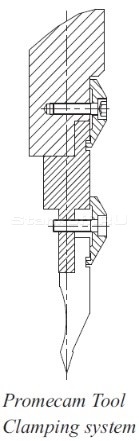

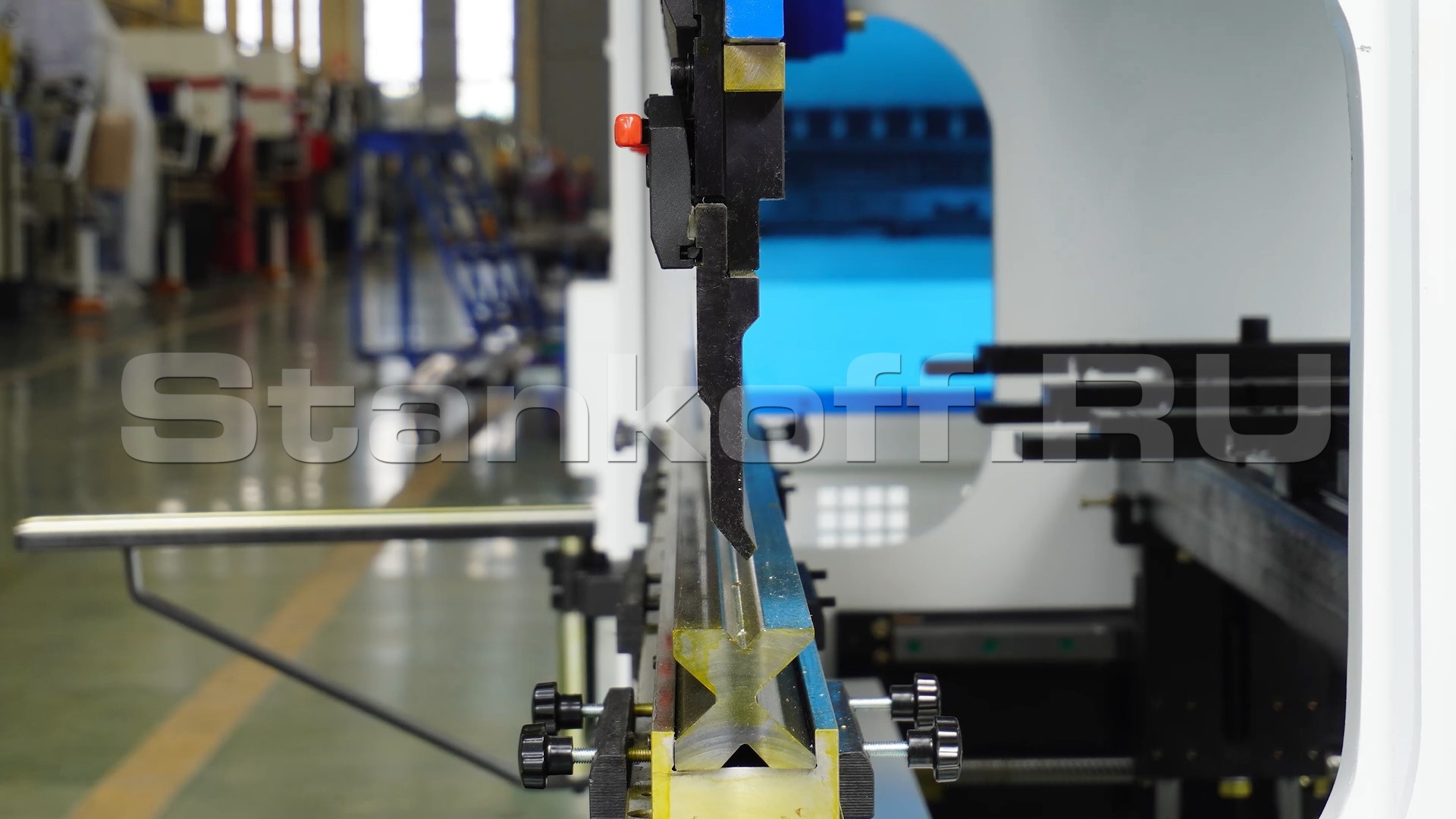

Комплект секционных держателей для пуансонов с устройством быстрого крепления, тип Amada/Promecam.
Стол сконструирован под крепление матриц европейского типа, шириной 60 мм.
Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58).

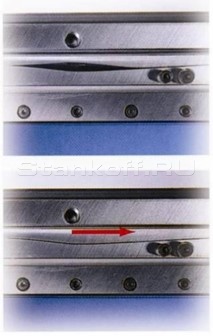

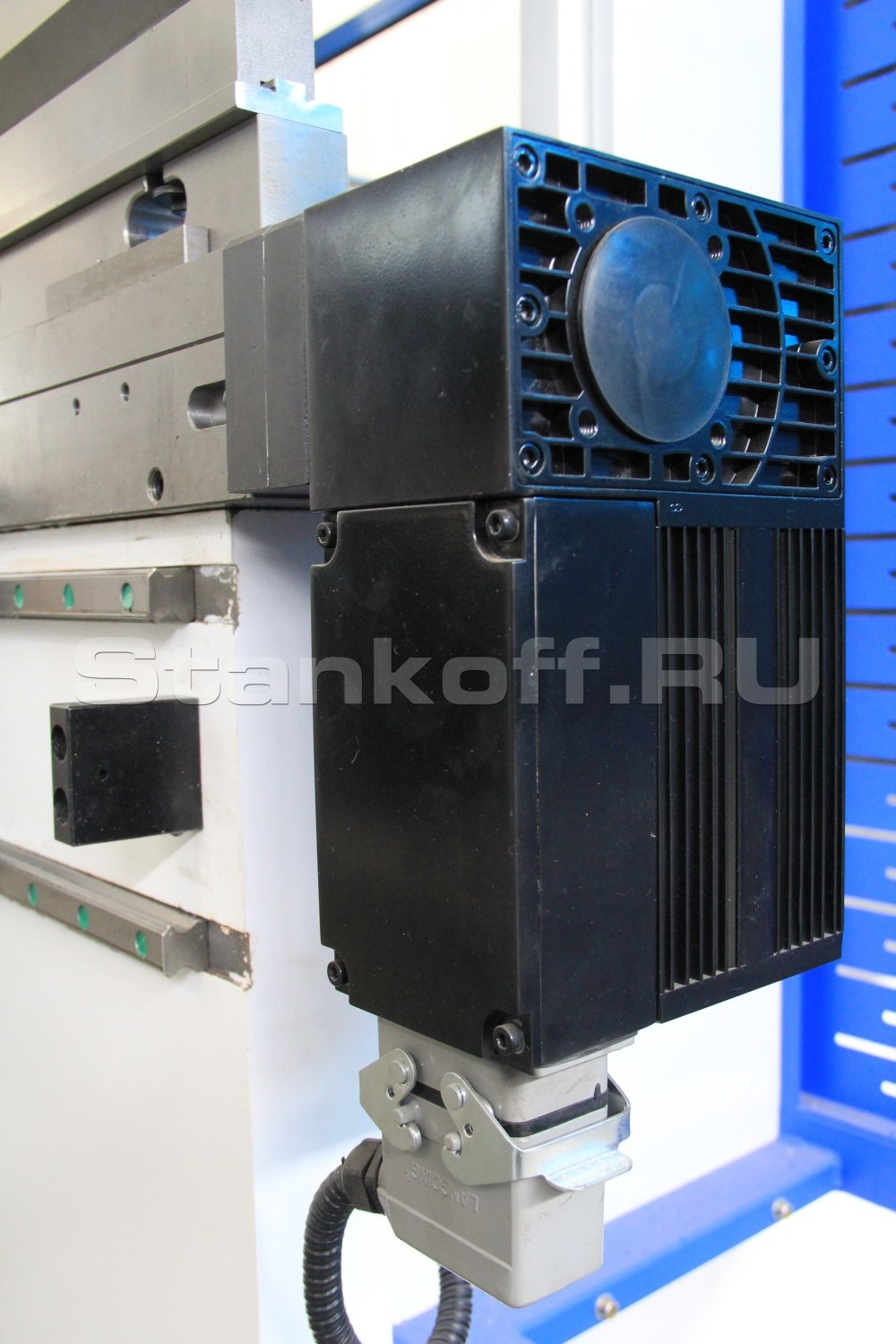

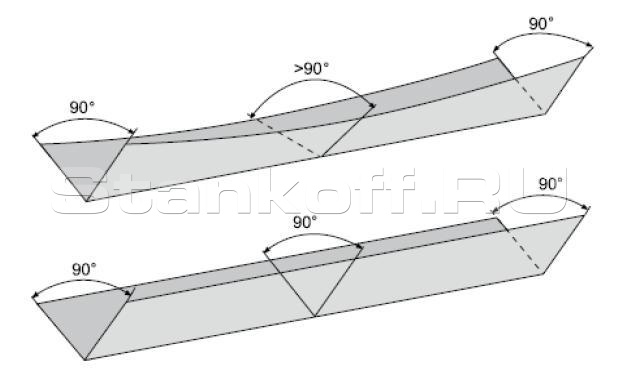

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование).

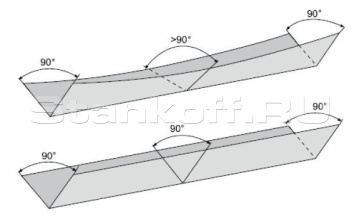

Cистема компенсации прогиба необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.

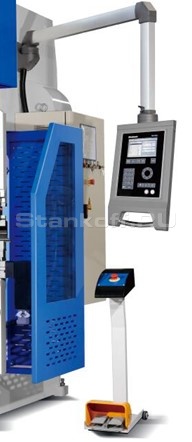

Подвесной пульт управления и функциональная ножная педаль, подвижные боковые ограждения безопасности снабженные концевыми выключателями.

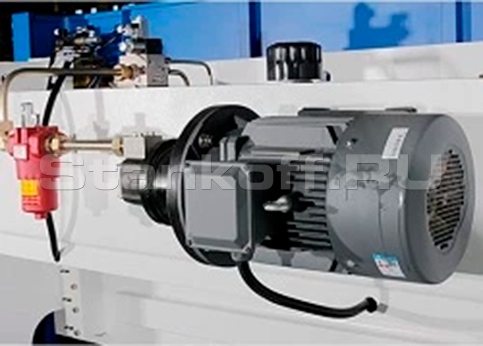

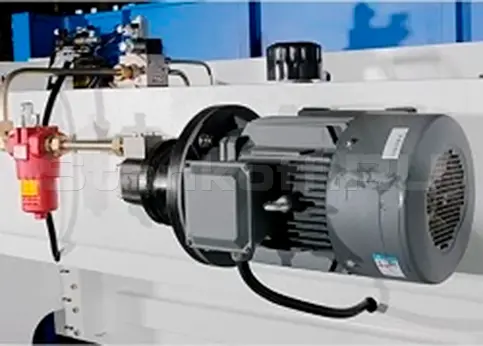

Главный двигатель Siemens (Германия)

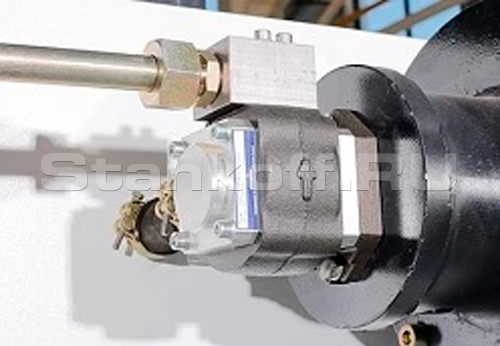

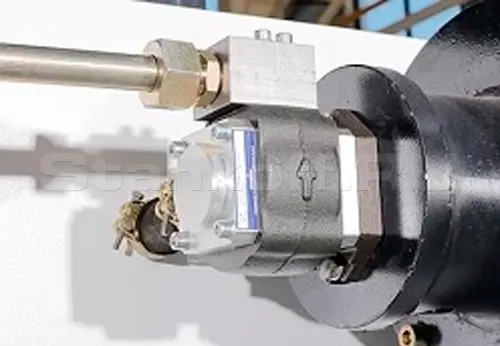

Гидравлический насос Sunny (США)

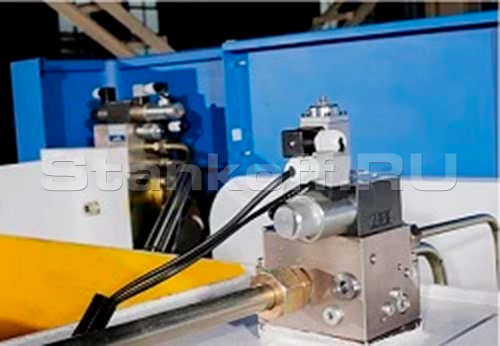

Гидравлический распределитель и пропорциональная гидравлика

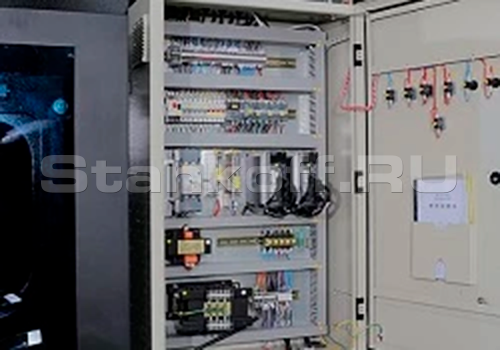

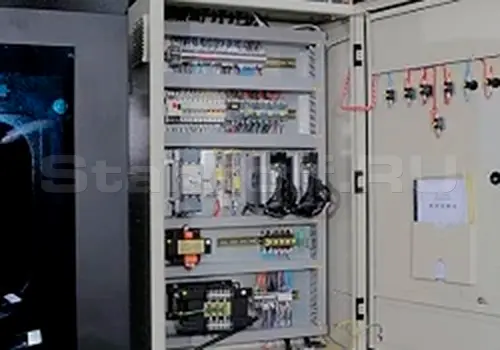

Электрокомпоненты Schnieder (Франция)

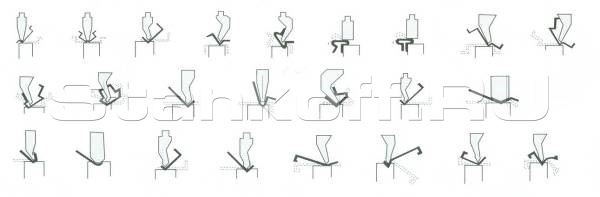

Примеры получаемых профилей при наличии необходимого инструмента

Листогибочный пресс с ЧПУ PBА 170/4000-4C

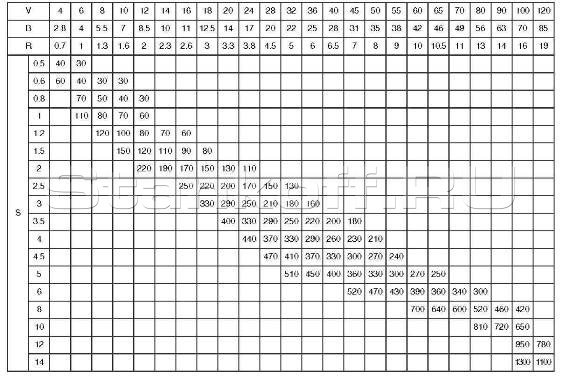

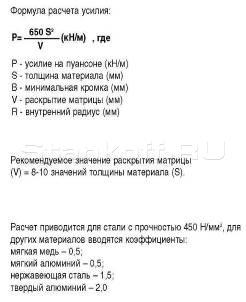

Таблица определения усилий листогибочного пресса

Листогибочный пресс с ЧПУ PBА 170/4000-4C
Листогибочный пресс с ЧПУ PBА 170/4000-4C
Листогибочный пресс с ЧПУ PBА 170/4000-4C

Рекомендуемые масла для заливки в гидравлическую систему

№ пп Наименование гидравлического масла Марка коэффициент вязкости - Стандарт ISO VG 46
1 ARAL VITAN GF 46
2 BP HLP 46
3 CALTEX-TEXACO RANDO OIL 46
4 CASTROL AWS 46
5 ESSO NUTOH 46
6 GULF HARMONY 46 AW
7 HUILE RENAULT-ELF OLNA 46
8 MOBIL DTE 46
9 PURFINA FRANCE HYDRAN 46
10 SHELL TELLUS 46
11 TURCAS HYSPIN AWS 46
12 VALVOLINE ULTRAMAX 46
13 VEEDOL ANDARIN 46
14 YACCO TRANSHYD 46

Рекомендуемые смазывающие материалы

NR Наименование смазывающих материалов Марка
1 B.P. ENERGREASE LS2
2 MOBIL MOBILUX 2
3 SHELL ALVANIA R-2
4 TURCAS SPHEEROL AP-2

Характеристики

Усилие, тонн 170
Длина гиба, мм 4000
Расстояние между колоннами, мм 3100
Глубина зева, мм 450
Макс. раскрытие, мм 530
Ход заднего упора (X), мм 550
Скорость подвода, мм/с 170
Рабочая скорость, мм/с 12
Скорость возврата, мм/с 120
Скорость перемещения упоров по оси Х, мм/с 400
Количество управляемых осей, шт 4
Объем масла, л 380
Ход траверсы, мм 265
Макс. мощность двигателя, кВт (л.с.) 15
Габаритные параметры
Габариты, мм 4600 × 2000 × 2850
Вес, кг 13200
