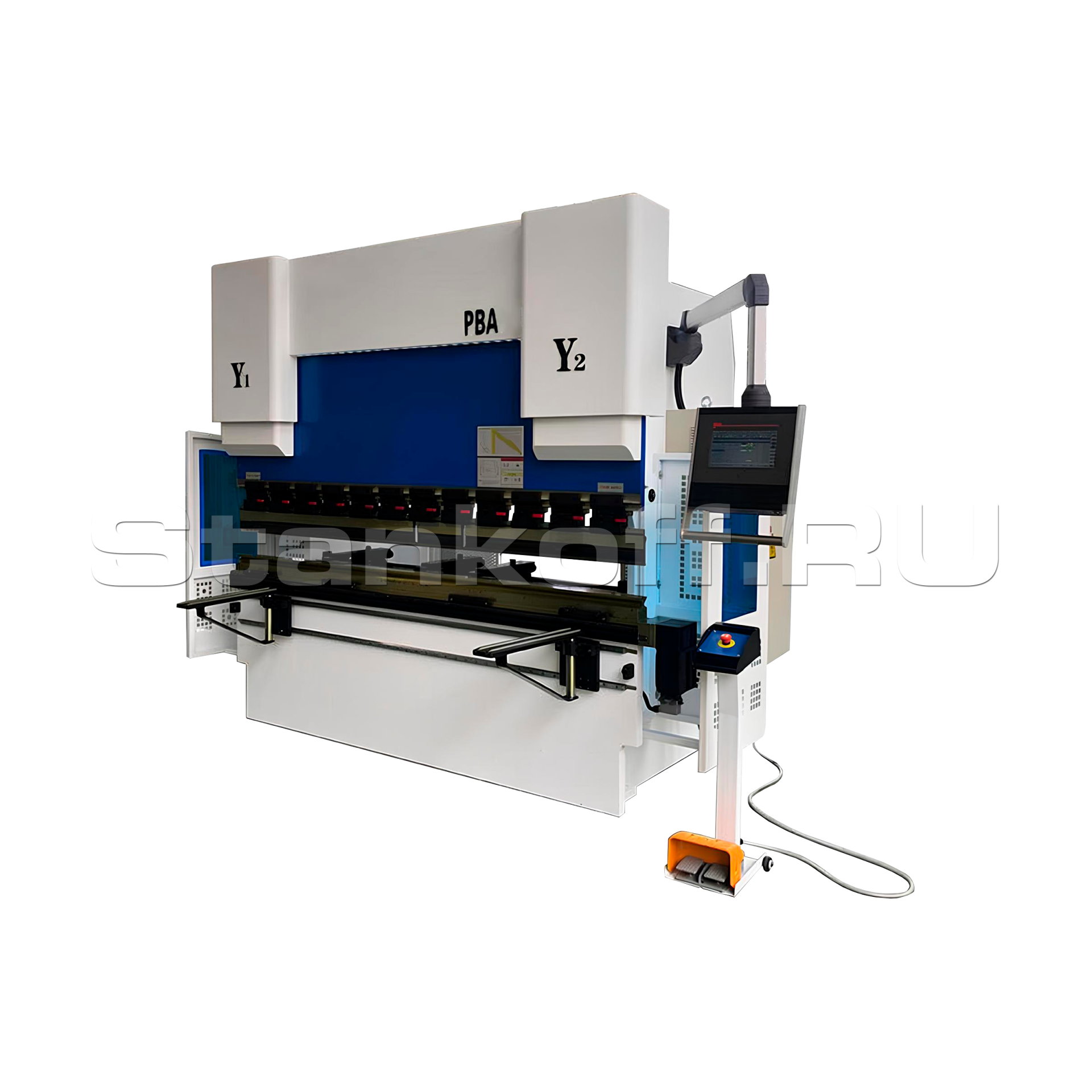

Листогибочный пресс с ЧПУ PBА 110/4000-4C
Краткие характеристики
- Артикул
- PBА 110/4000-4C
- Усилие, тонн
- 110
- Длина гиба, мм
- 4000
- Расстояние между колоннами, мм
- 3100
- Глубина зева, мм
- 450
- Макс. раскрытие, мм
- 530
Конструктив
Листогибочный пресс с ЧПУ PBА 110/4000-4C предназначен для точной гибки листового металла и отличается увеличенным ходом верхней траверсы, глубокой горловиной боковых стоек и высокой скоростью рабочего цикла. Станок оснащён электронно-гидравлической синхронизацией цилиндров: параллельность и перемещение подвижной балки контролируются через ЧПУ, пропорциональные клапаны и оптические линейки. Система автоматически регулирует усилие гибки с учётом типа материала и установленного инструмента, а также позволяет задавать ход траверсы и рабочую скорость. Автоматический расчёт развертки и программирование последовательности гибов упрощают подготовку операций и помогают получать стабильное качество деталей при серийной и единичной обработке.

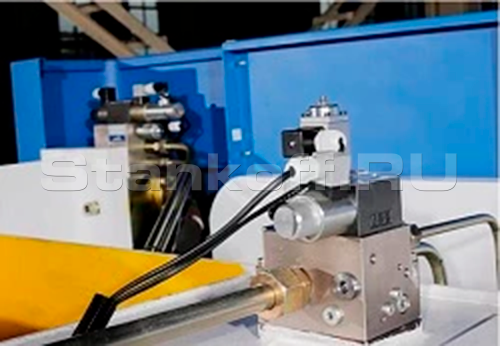

Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.
Управляемые ЧПУ оси: Y1, Y2 (перемещение траверсы) и X (задний упор). Перемещение траверсы обеспечено по направляющим с антифрикционным покрытием рабочих поверхностей. Траверса и гидравлические цилиндры пресса изготовлены из нормализованной стали, а их рабочие поверхности подвергнуты высокоточной механической обработке. Жесткая, моноблочная, стальная, сварная конструкция станины обеспечивает минимальные значения деформаций даже при максимальных нагруженияхОтличительные особенности
- Быстрые и точные перемещения
- Высокое качество исполнения
- Высокое качество комплектующих.
Стандартная комлектация

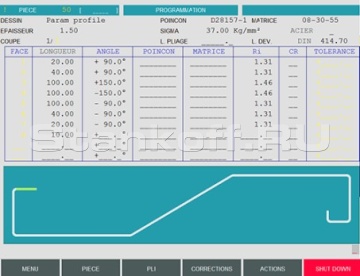

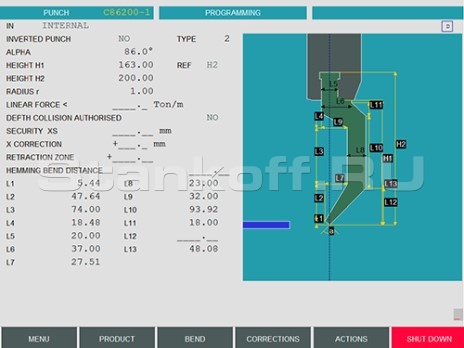

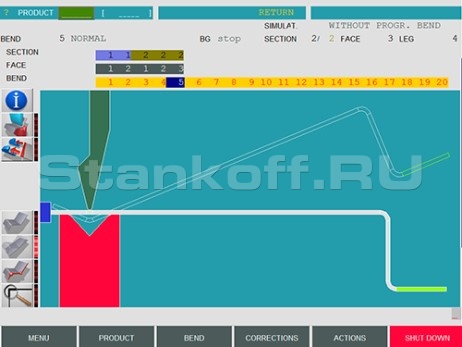

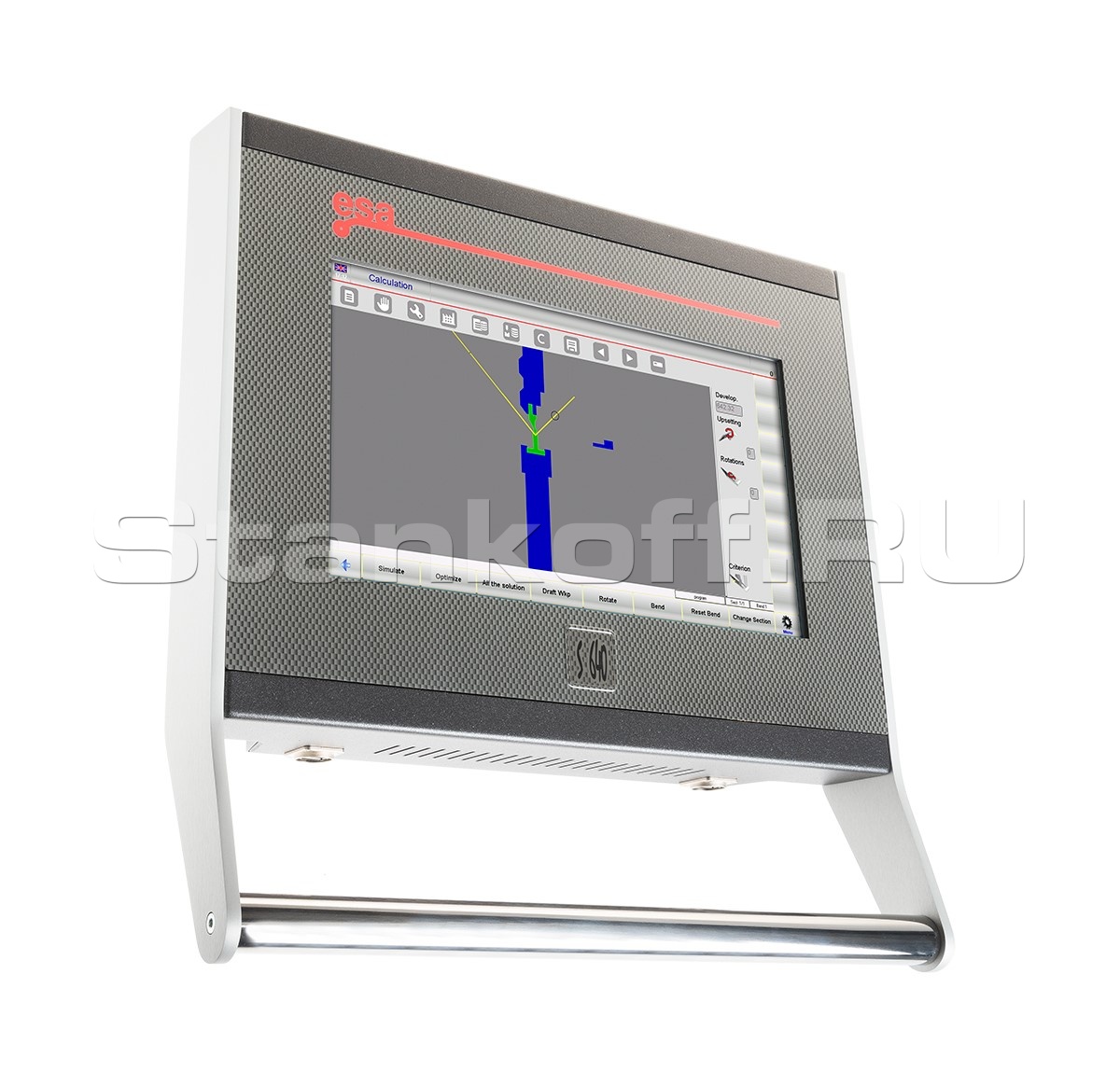

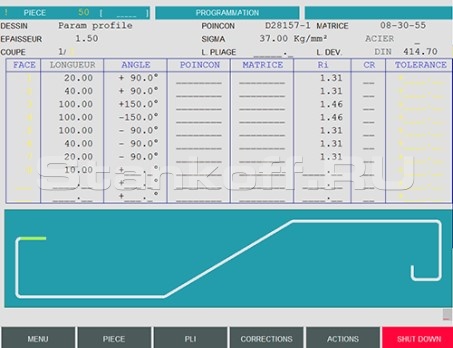

Системы ЧПУ ESA S630 (Италия) . 2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК.
Программное обеспечение симуляции процесса гибки.
Электрогидравлическая синхронизация осей Y1 и Y2 с системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

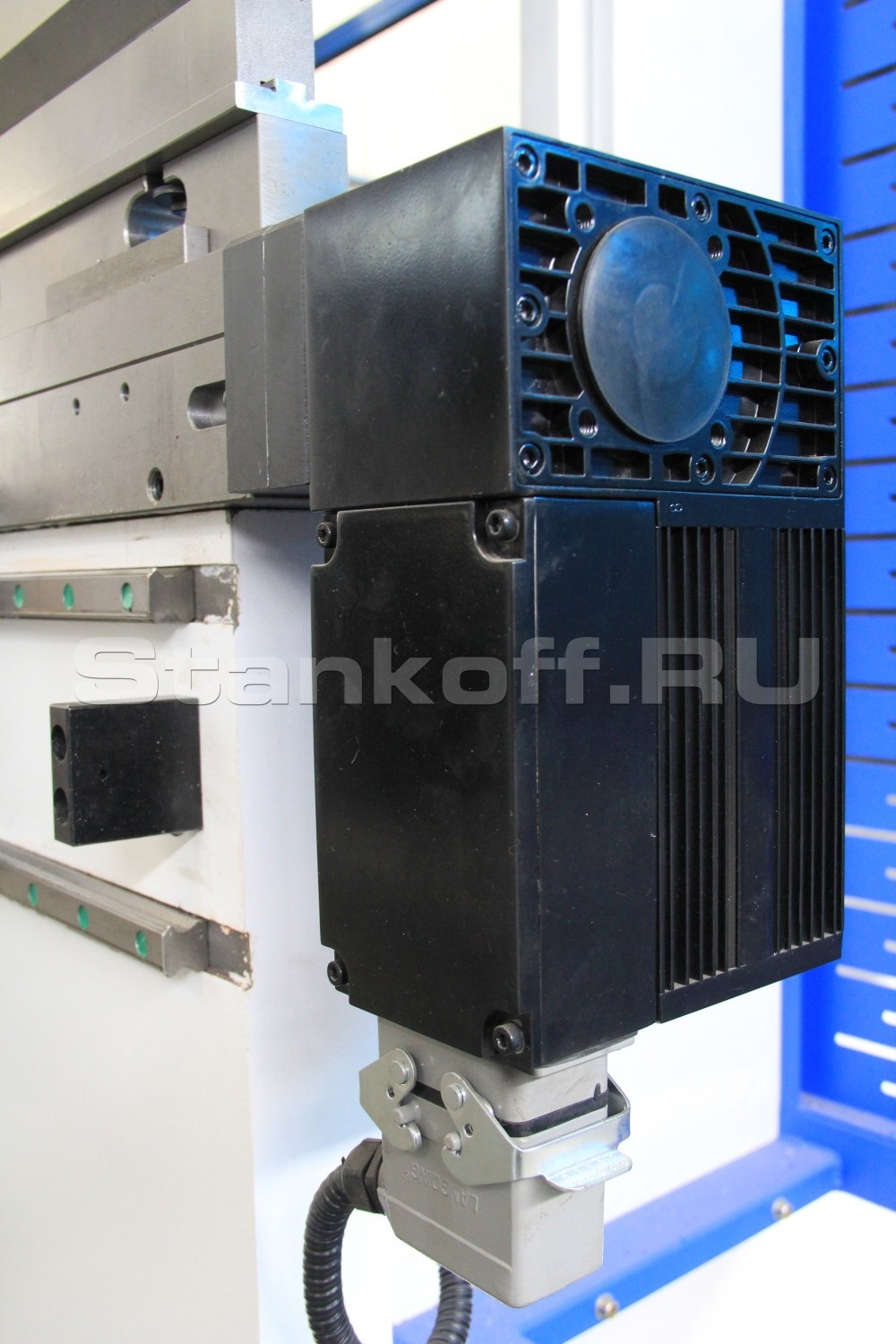

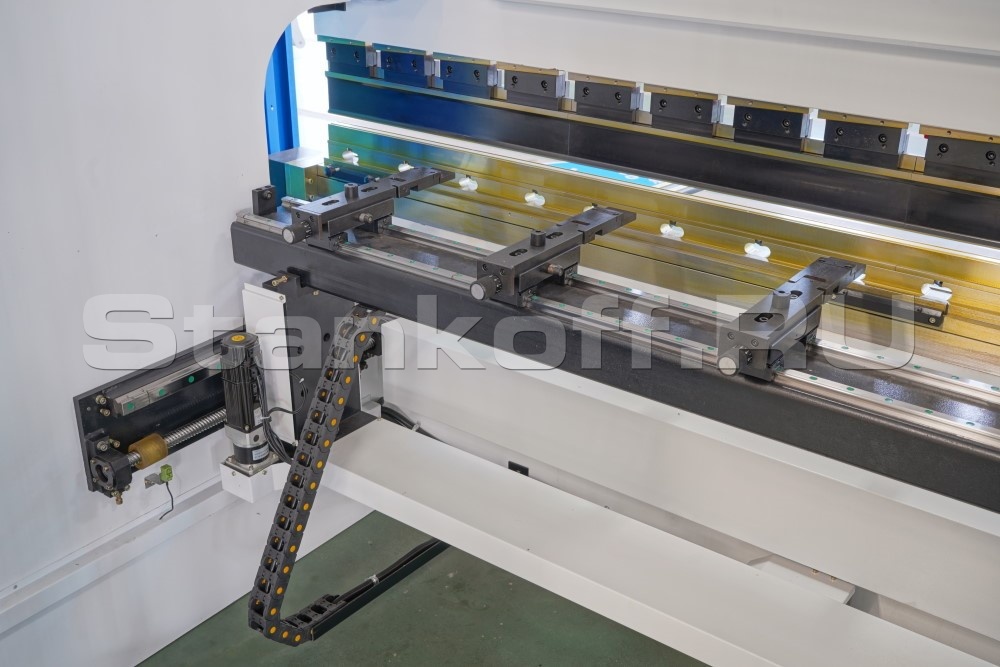

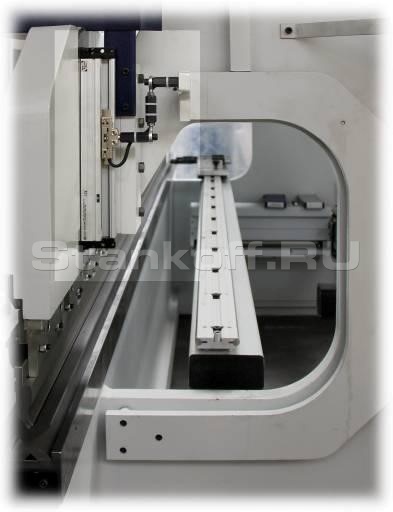

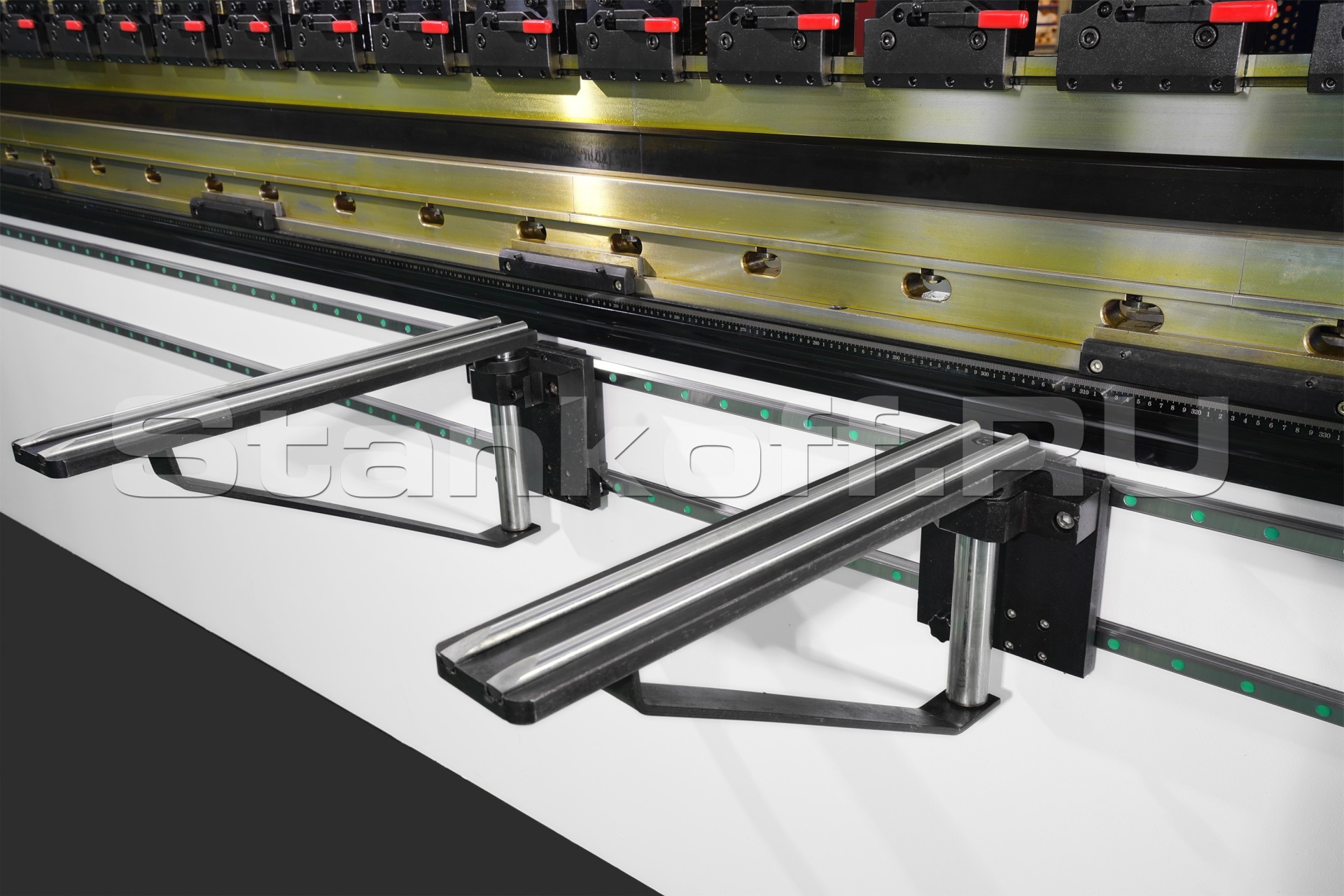

Электромеханический задний упор с автоматическим перемещением по оси X имеет ход 550мм. Перемещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора. Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями. Каждый упорный блок оснащен лимбом для точной подстройки по оси X.

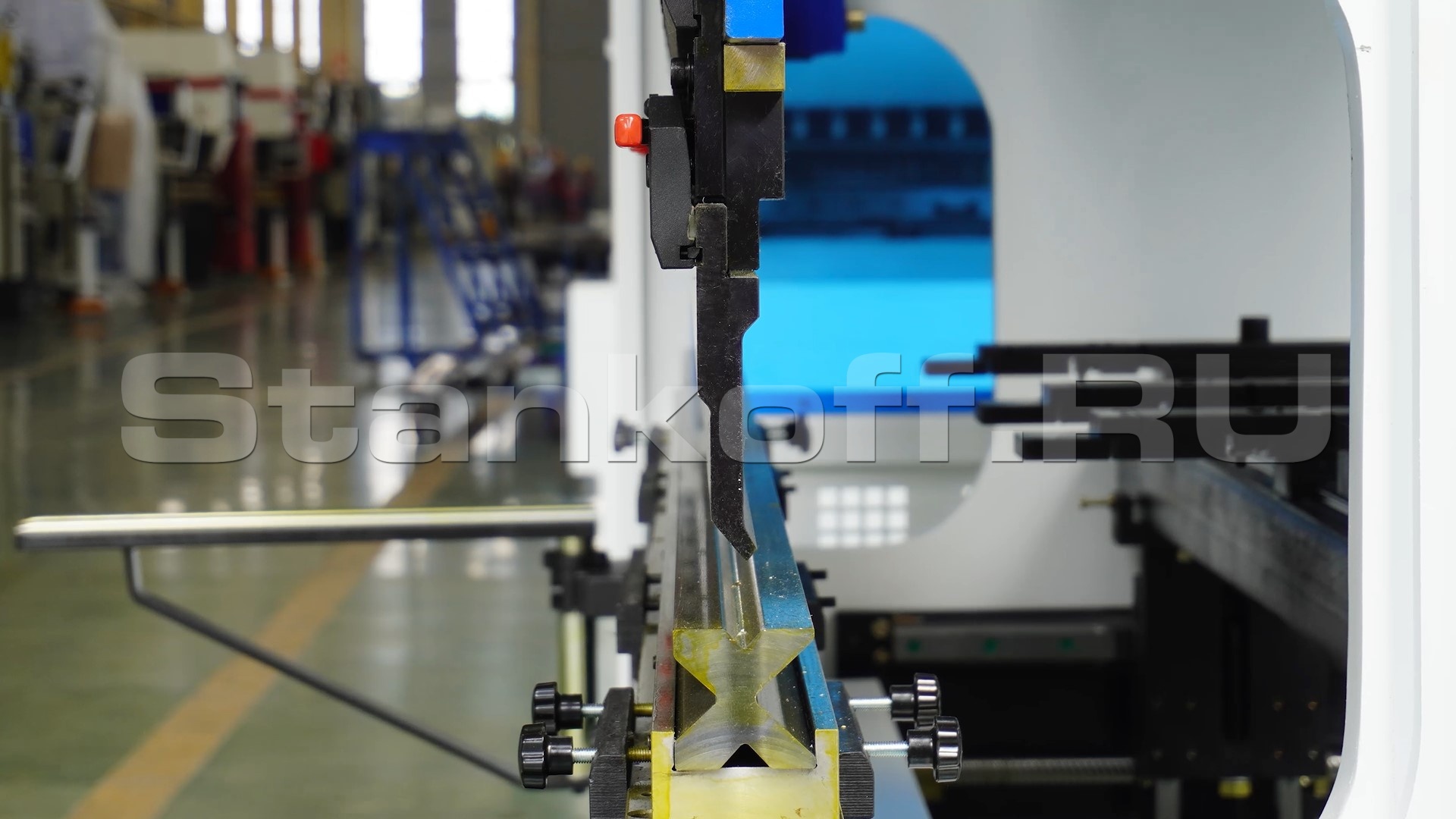

Два подвижных передних суппорта регулируемых по ширине и высоте.

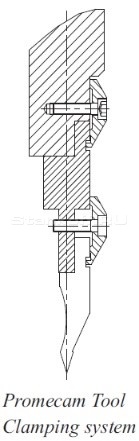

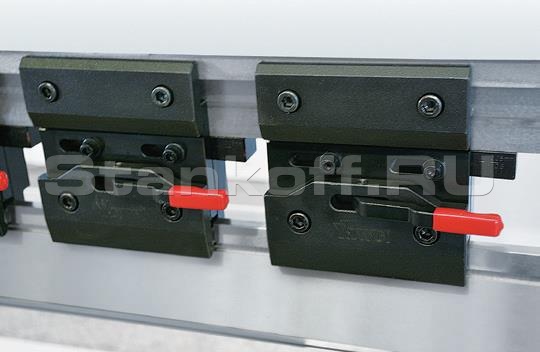

Комплект секционных держателей для пуансонов с устройством быстрого крепления, тип Amada/Promecam.
Стол сконструирован под крепление матриц европейского типа, шириной 60 мм.
Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58).

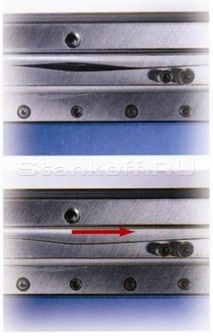

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование).

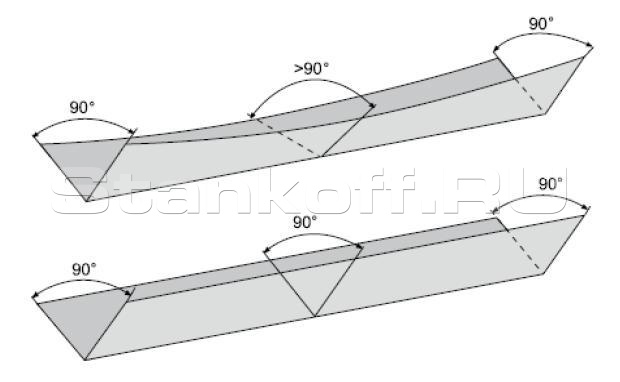

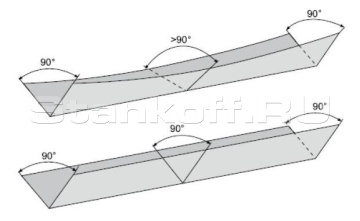

Cистема компенсации прогиба необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.

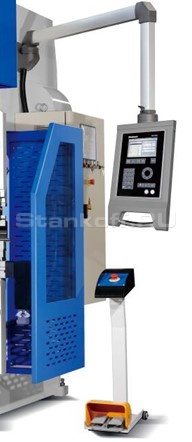

Подвесной пульт управления и функциональная ножная педаль, подвижные боковые ограждения безопасности снабженные концевыми выключателями.

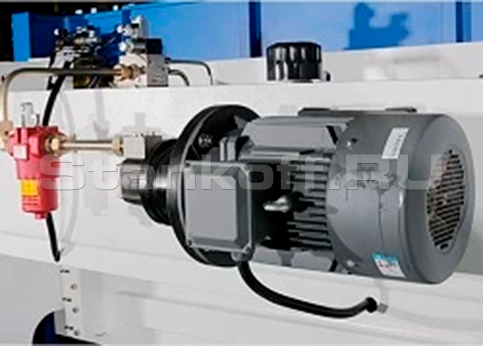

Главный двигатель Siemens (Германия)

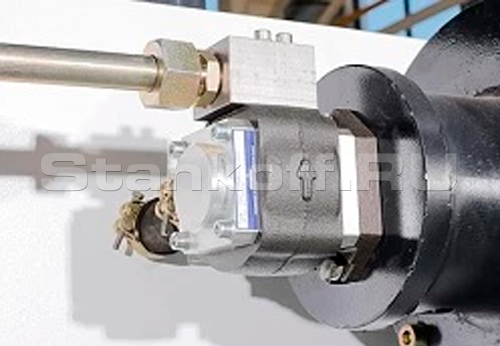

Гидравлический насос Sunny (США)
Гидравлический распределитель и пропорциональная гидравлика

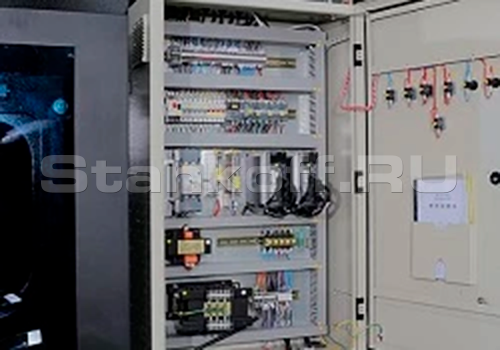

Электрокомпоненты Schnieder (Франция)

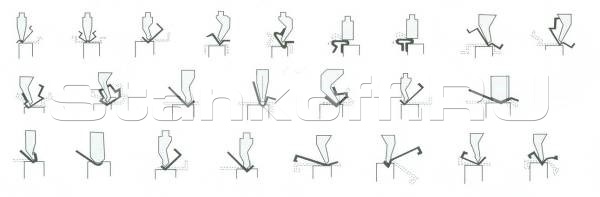

Примеры получаемых профилей при наличии необходимого инструмента

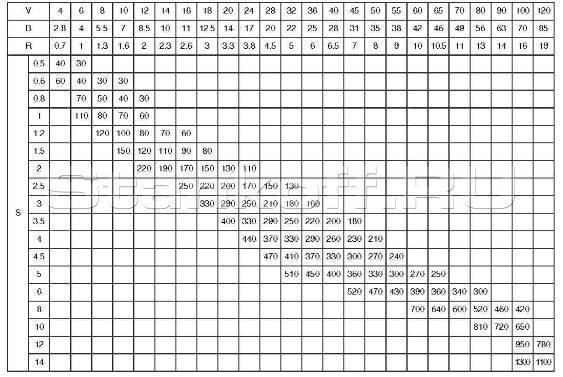

Таблица определения усилий листогибочного пресса
Рекомендуемые масла для заливки в гидравлическую систему
| № пп | Наименование гидравлического масла | Марка коэффициент вязкости - Стандарт ISO VG 46 |
| 1 | ARAL | VITAN GF 46 |
| 2 | BP | HLP 46 |
| 3 | CALTEX-TEXACO | RANDO OIL 46 |
| 4 | CASTROL | AWS 46 |
| 5 | ESSO | NUTOH 46 |
| 6 | GULF | HARMONY 46 AW |
| 7 | HUILE RENAULT-ELF | OLNA 46 |
| 8 | MOBIL | DTE 46 |
| 9 | PURFINA FRANCE | HYDRAN 46 |
| 10 | SHELL | TELLUS 46 |
| 11 | TURCAS | HYSPIN AWS 46 |
| 12 | VALVOLINE | ULTRAMAX 46 |
| 13 | VEEDOL | ANDARIN 46 |
| 14 | YACCO | TRANSHYD 46 |
Рекомендуемые смазывающие материалы
| NR | Наименование смазывающих материалов | Марка |
| 1 | B.P. | ENERGREASE LS2 |
| 2 | MOBIL | MOBILUX 2 |
| 3 | SHELL | ALVANIA R-2 |
| 4 | TURCAS | SPHEEROL AP-2 |
Характеристики
| Усилие, тонн | 110 |
| Длина гиба, мм | 4000 |
| Расстояние между колоннами, мм | 3100 |
| Глубина зева, мм | 450 |
| Макс. раскрытие, мм | 530 |
| Ход заднего упора (X), мм | 550 |
| Скорость подвода, мм/с | 230 |
| Скорость перемещения упоров по оси Х, мм/с | 400 |
| Количество управляемых осей, шт | 4 |
| Объем масла, л | 280 |
| Ход траверсы, мм | 265 |
| Рабочая скорость, мм/с | 12 |
| Скорость возврата, мм/с | 120 |
| Макс. мощность двигателя, кВт (л.с.) | 7,5 |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 4600 × 1800 × 2600 |
| Вес, кг | 8500 |

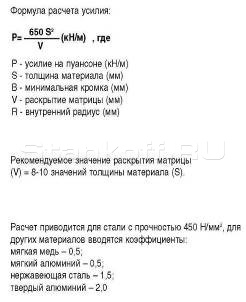

Калькулятор усилия гибки
Расчёт для станка PBА 110/4000-4C: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.
B — Мин. длина полки, мм
3.13
Ri — Внутренний радиус, мм
0.63
F — Усилие гибки, т
23
Станок справится: нужно 23 т из 110 т.
Загрузка станка
21%
Запас 87 т
Гиб намного короче стола: расчётного усилия хватает, но полное усилие на коротком участке давать нельзя — это локальная перегрузка траверсы. Уточните у менеджера допустимую нагрузку на погонный метр.
Что потянет PBА 110/4000-4C
| Материал | гиб 4000 мм | гиб 2000 мм |
|---|---|---|
| Сталь | до 3 мм | до 6 мм |
| Нерж. сталь | до 1.5 мм | до 3 мм |
| Алюминий | до 6 мм | до 15 мм |
Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
Нужен расчёт под вашу деталь?
Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.
Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
