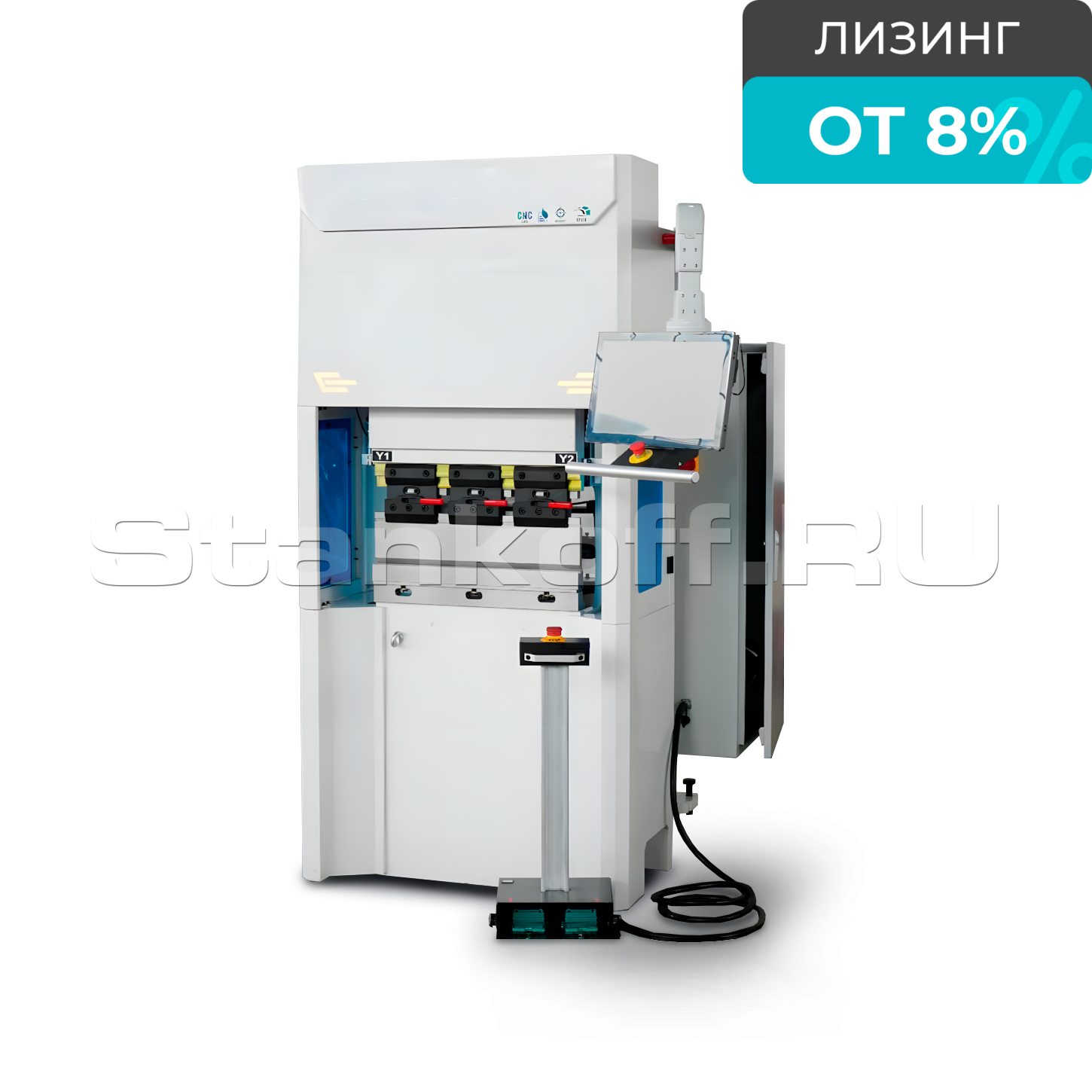

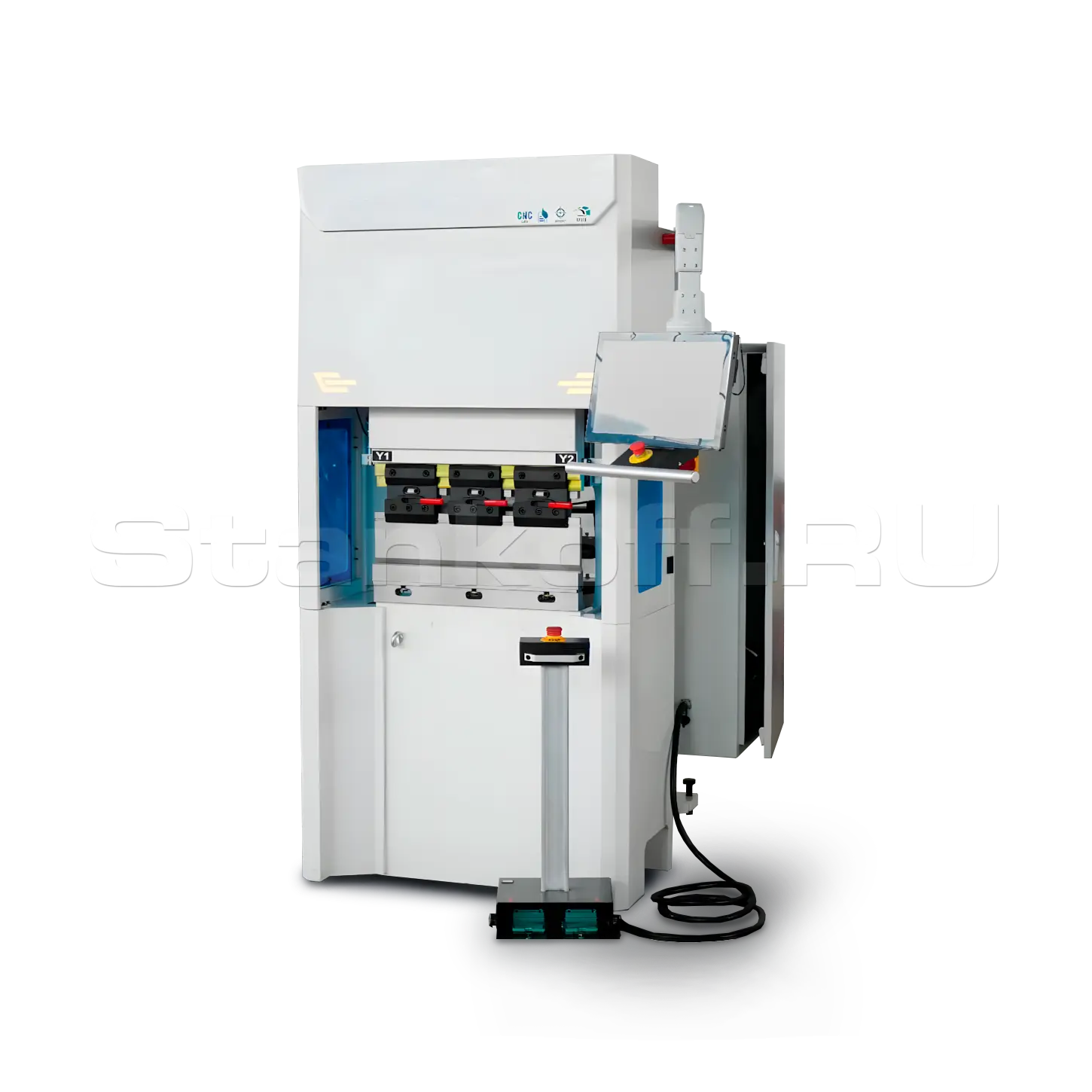

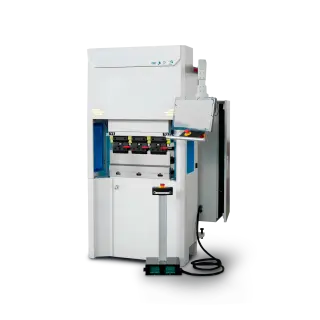

Электрический листогибочный пресс HPE-12T/600

Name: Электрический листогибочный пресс HPE-12T/600
Price: 1250000 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы (1)

Китай

Краткие характеристики

Артикул: HPE-12T/600
Усилие, тонн: 12
Длина гиба, мм: 600
Расстояние между колоннами, мм: 450
Глубина зева, мм: 200
Максимальное раскрытие, мм: 386,5

Все характеристики

Модели серии

Все товары

HPE-20T/800

HPE-30T/800

HPE-40T/1500

1 250 000 ₽ обновлено 23 октября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

<Полностью электрический сервоприводный листогибочный пресс HPE-12T/600 предназначен для точной гибки листового металла при изготовлении небольших деталей и заготовок сложной формы. Станок имеет усилие 120 кН, длину гиба 600 мм, управляемые оси Y1/Y2, X и R, сервоприводную систему без гидравлического масла, что снижает уровень шума и исключает риск утечек. Система ЧПУ SYNTEC 73BA поддерживает 2D-программирование и импорт чертежей, упрощая настройку операций гибки. Оборудование подходит для серийного производства, где важны компактность, точность, стабильность угла гиба и удобная переналадка.

В качестве дополнительной опции доступна установка иного гибочного инструмента, что позволяет адаптировать оборудование под разные типы операций и расширить возможности обработки заготовок.

Комплектующие

Станина	ZWHOPES (Китай)
Электронно-оптические линейки	Givi Misure (Германия)
Система ЧПУ	73BA (Тайвань)
Электроцилиндр / ШВП	Nanjing Gongyi (Китай)
Сервоприводы	Leadshine (Китай)
Приводные ремни	Optibelt (Германия)
Редукторы	MINGDI (Китай)
Электрокомпоненты	Schneider (Франция) / IDEC (Япония)
Линейные направляющие	SHAC (Тайвань)
Гибочный инструмент	Golin (Китай)
Подшипники	LYC (Китай)

Конструктивные особенности

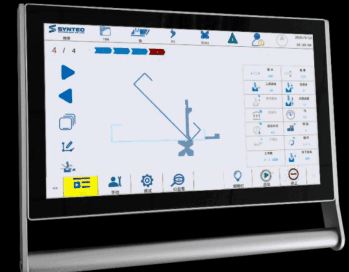

ЧПУ SYNTEC 73BA

Контроллер поддерживает управление осями Y1/Y2, X и R, 2D-программирование, импорт чертежей, базы инструмента и материалов, автоматическую сортировку гибов и проверку на столкновения. Сенсорный экран 18,5″, поддержка до 16 осей, интерфейсы для оптических линеек и компенсации прогиба делают систему удобной для точной серийной гибки и дальнейшего расширения конфигурации станка.

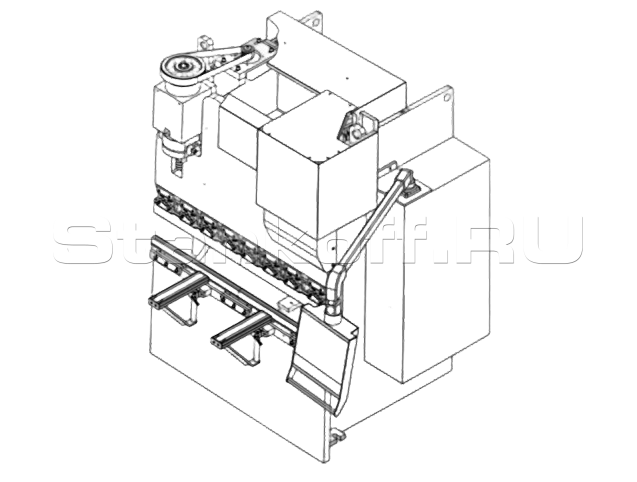

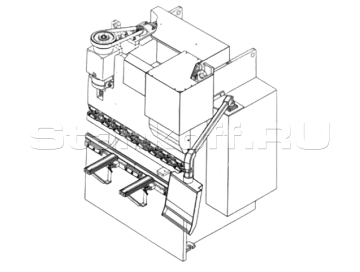

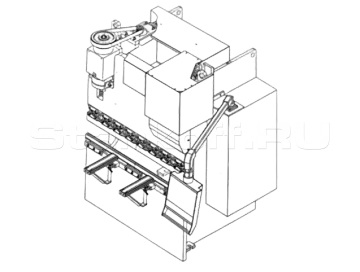

Станина

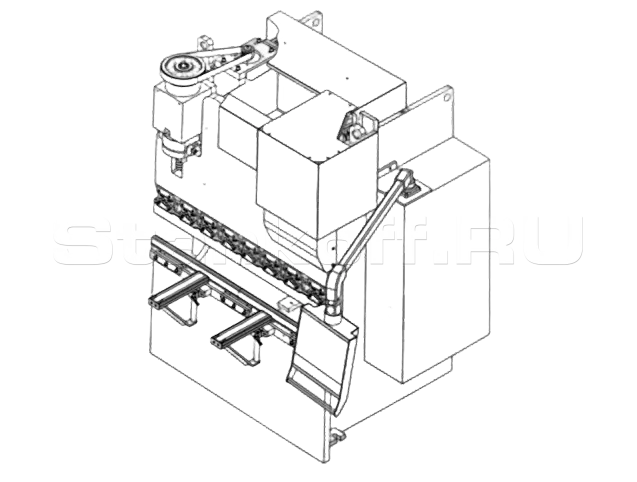

Станина листогибочного пресса выполнена в виде рамной цельносварной конструкции из стальных листов. В состав рамы входят вертикальные элементы рабочего стола, левая и правая боковые стойки, соединительные балки и механическое компенсационное устройство. Такая конструкция обеспечивает высокую жёсткость, прочность и устойчивость к скручиванию. После сварки рама проходит обработку для снятия внутренних напряжений, включая дробеструйную обработку поверхности, что помогает сохранить стабильную геометрию и точность станка при длительной эксплуатации. При гибке деформация траверсы и рабочего стола минимальна, благодаря чему обеспечивается высокая прямолинейность детали и стабильность угла гиба по всей длине заготовки.

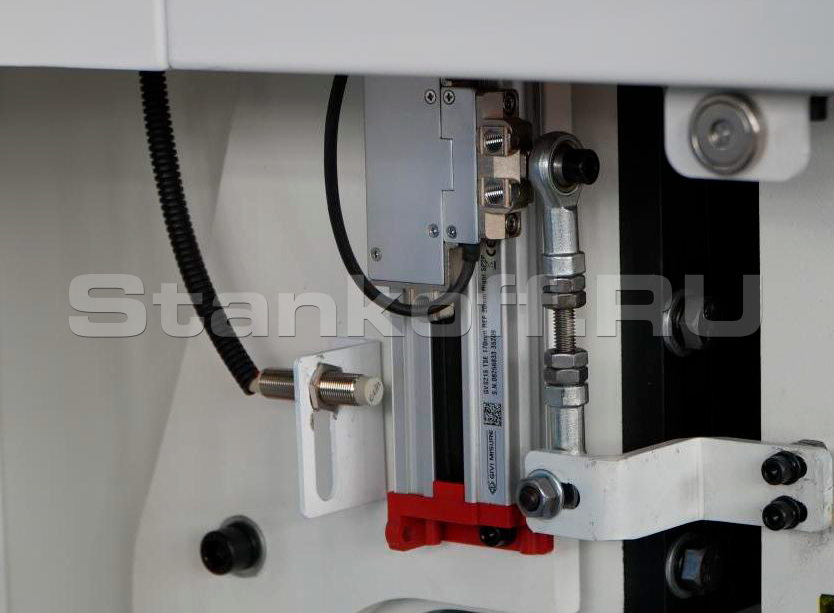

Оптические линейки

Оптические линейки положения траверсы Y1/Y2 передают в ЧПУ данные с точностью до 0,005 мм, обеспечивая синхронное перемещение левой и правой сторон траверсы. Закрытая конструкция датчиков защищает шкалу и считывающую головку от загрязнений, снижает трение и позволяет применять систему на оборудовании, подверженном вибрациям.

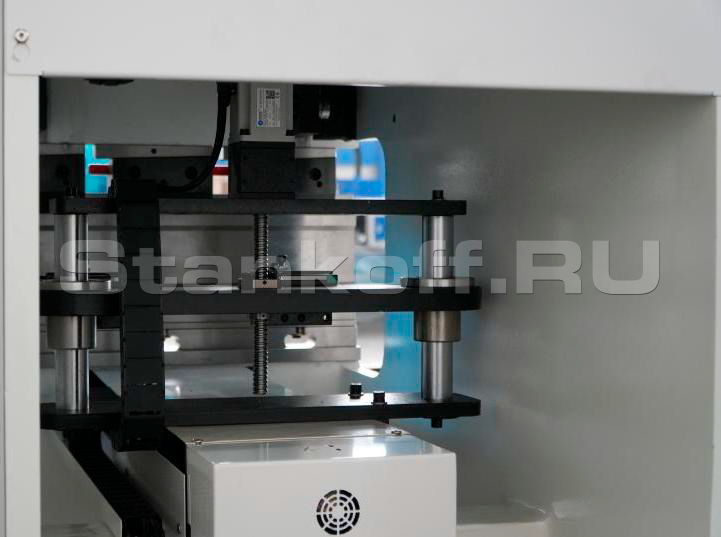

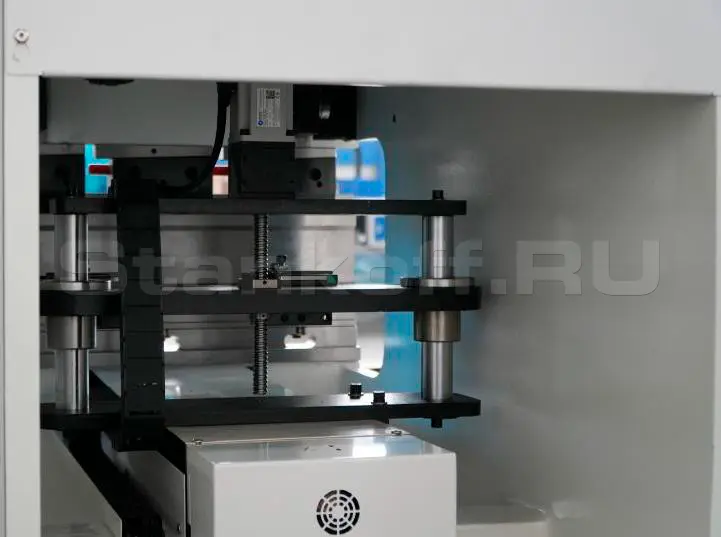

Задний упор

Задний упор регулируется серводвигателем, а его перемещение выполняется через прецизионную шарико-винтовую пару с опорой на линейные направляющие. Такая конструкция обеспечивает точное и стабильное позиционирование заготовки перед гибкой. Синхронная зубчато-ременная передача со шкивами отличается высокой точностью передачи, низким уровнем шума и плавной работой. Система ЧПУ управляет перемещением заднего упора по оси X, а в расширенной комплектации возможно добавление оси R для вертикального перемещения упора.

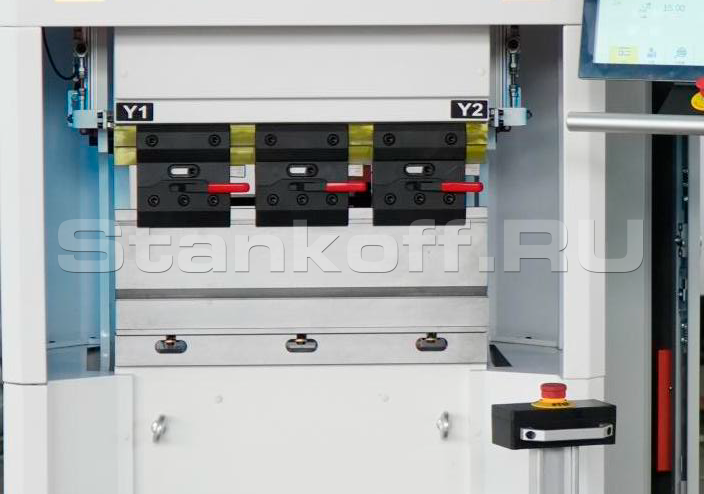

Быстрозажимная система крепления инструмента

Упрощает замену верхнего пуансона и снижает время переналадки. Нижняя матрица с двумя V-образными ручьями позволяет быстрее подбирать рабочий профиль под толщину и тип заготовки, обеспечивая удобную эксплуатацию и стабильное качество гибки.

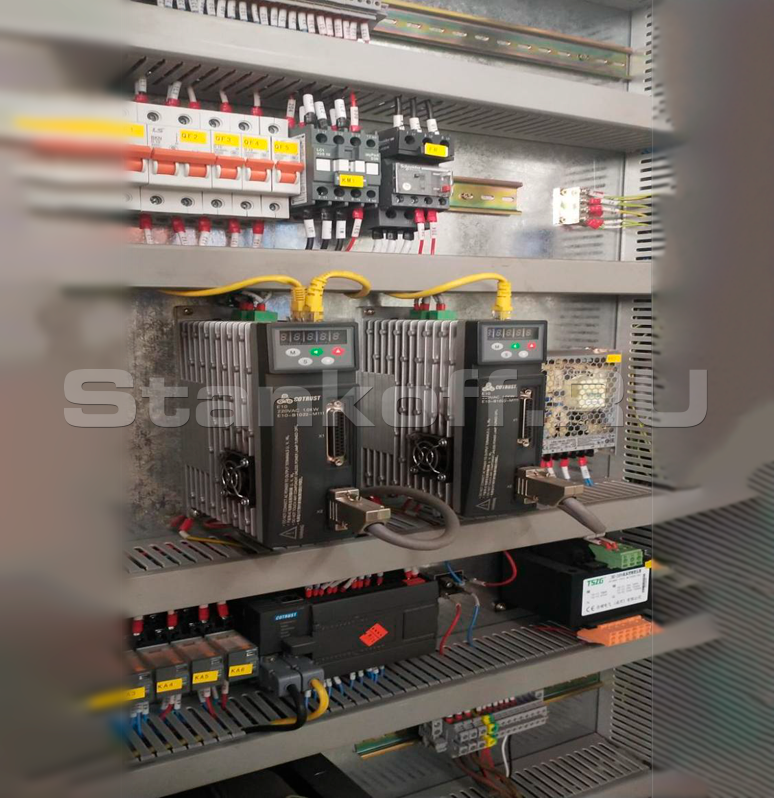

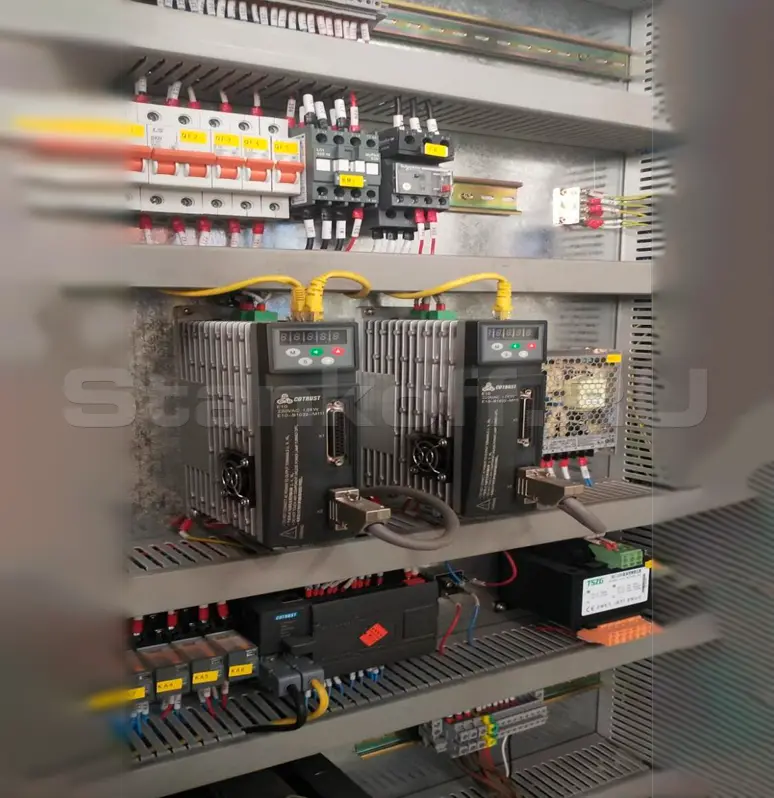

Электрокомпоненты

Электросистема станка построена на качественных компонентах Schneider Electric и оснащена защитой от короткого замыкания, перегрузки и потери фазы. Электрошкаф имеет систему охлаждения, а съёмный ножной переключатель с аварийной остановкой повышает удобство и безопасность работы.

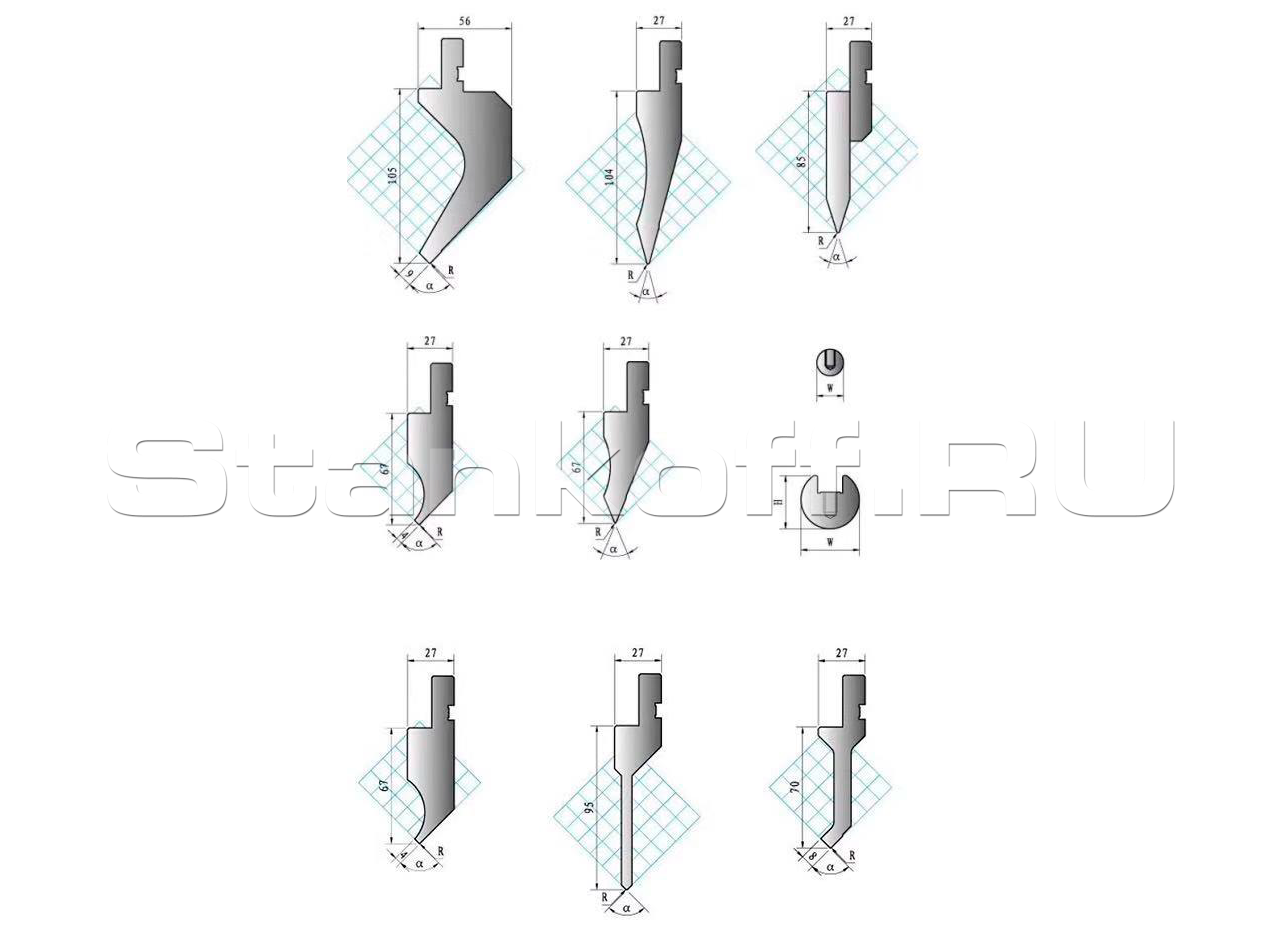

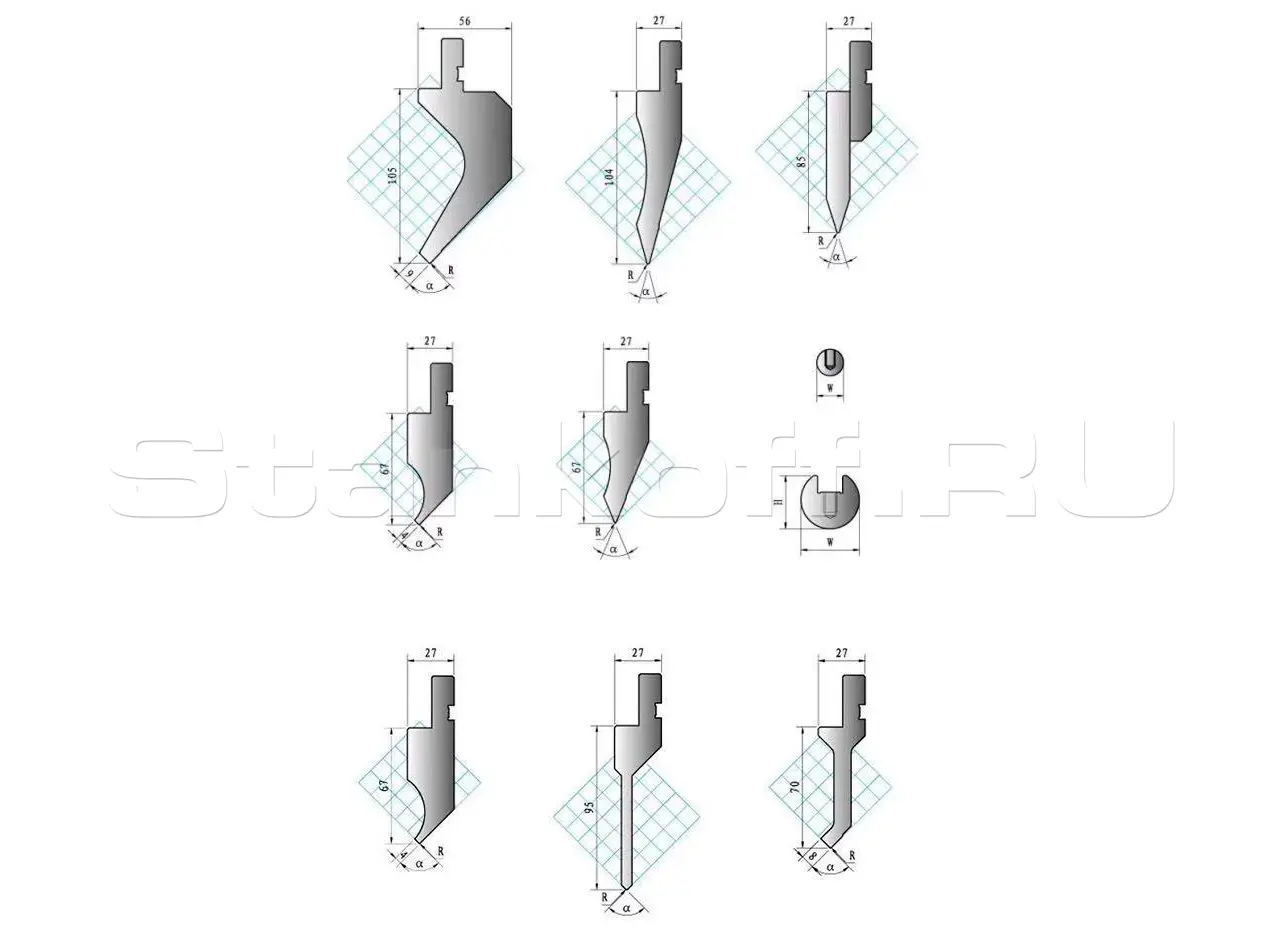

Пуансон

Верхний пуансон выполнен из нескольких секционных элементов, которые можно собирать в требуемую рабочую длину. Секционная конструкция упрощает монтаж и демонтаж инструмента, повышает удобство переналадки и позволяет подбирать длину инструмента под конкретную деталь. Инструмент отличается высокой точностью изготовления и хорошей взаимозаменяемостью сегментов.

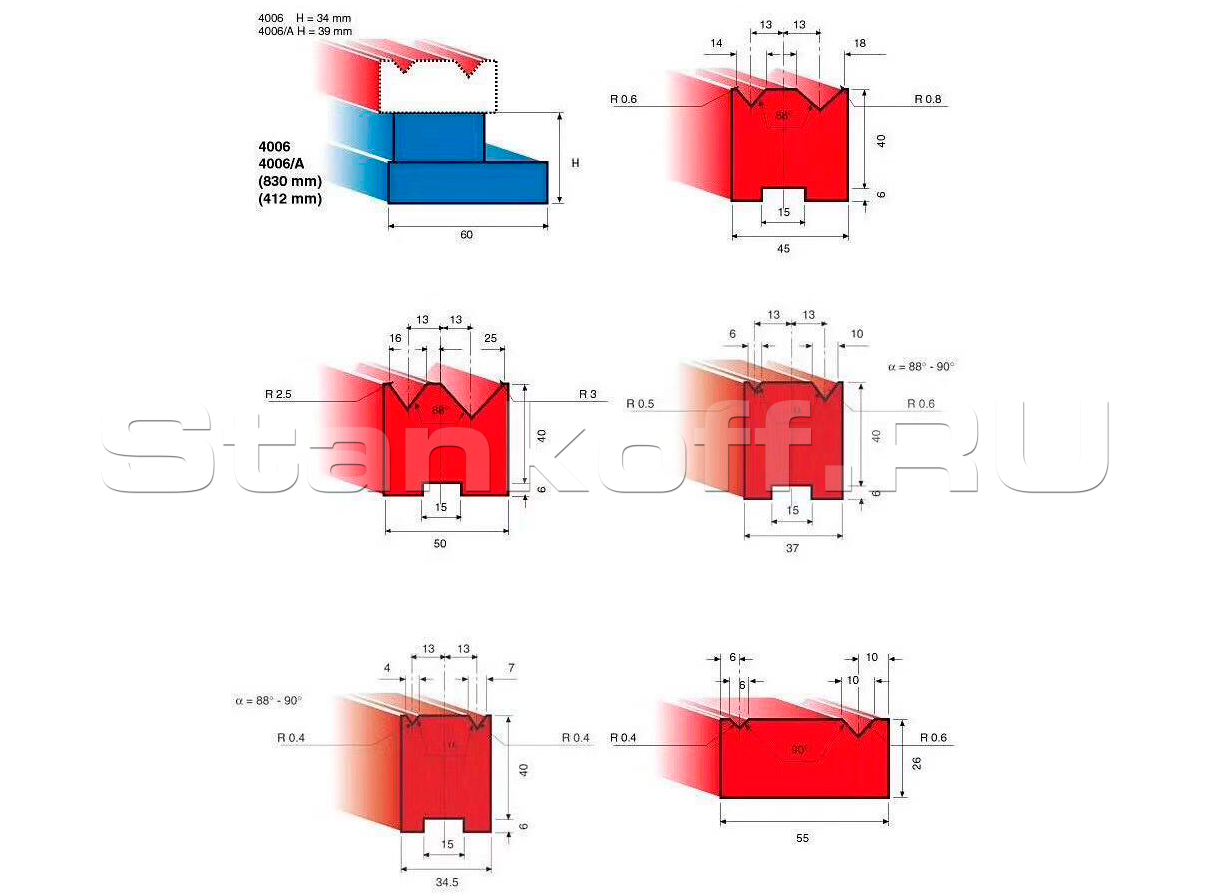

Матрица

Имеет несколько V-образных ручьёв разных размеров, что позволяет оператору выбирать подходящий профиль под толщину и радиус гиба заготовки. Конструкция нижней матрицы предусматривает возможность поворота для выбора нужного V-образного ручья, что ускоряет переналадку и снижает трудоёмкость обслуживания.

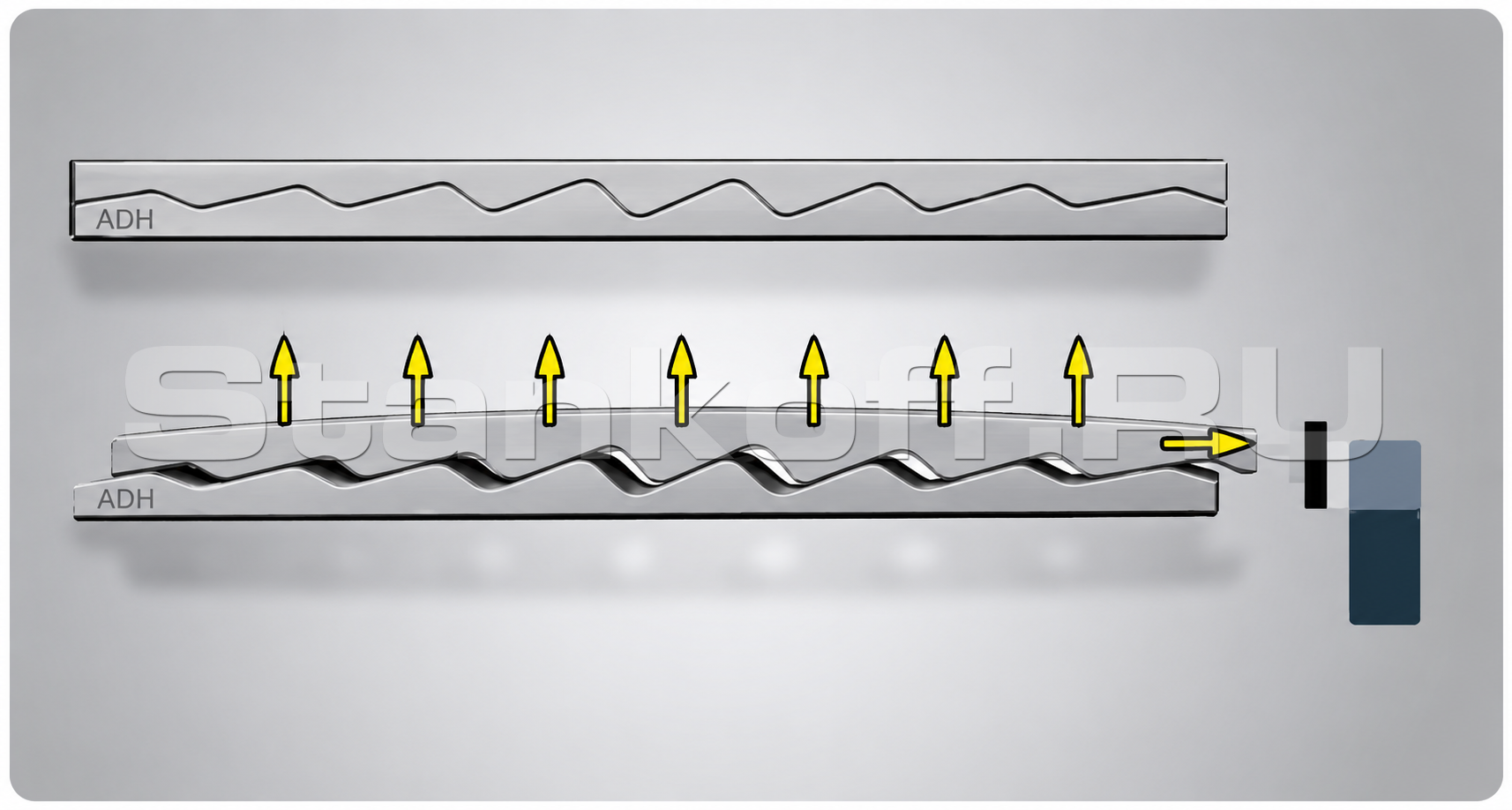

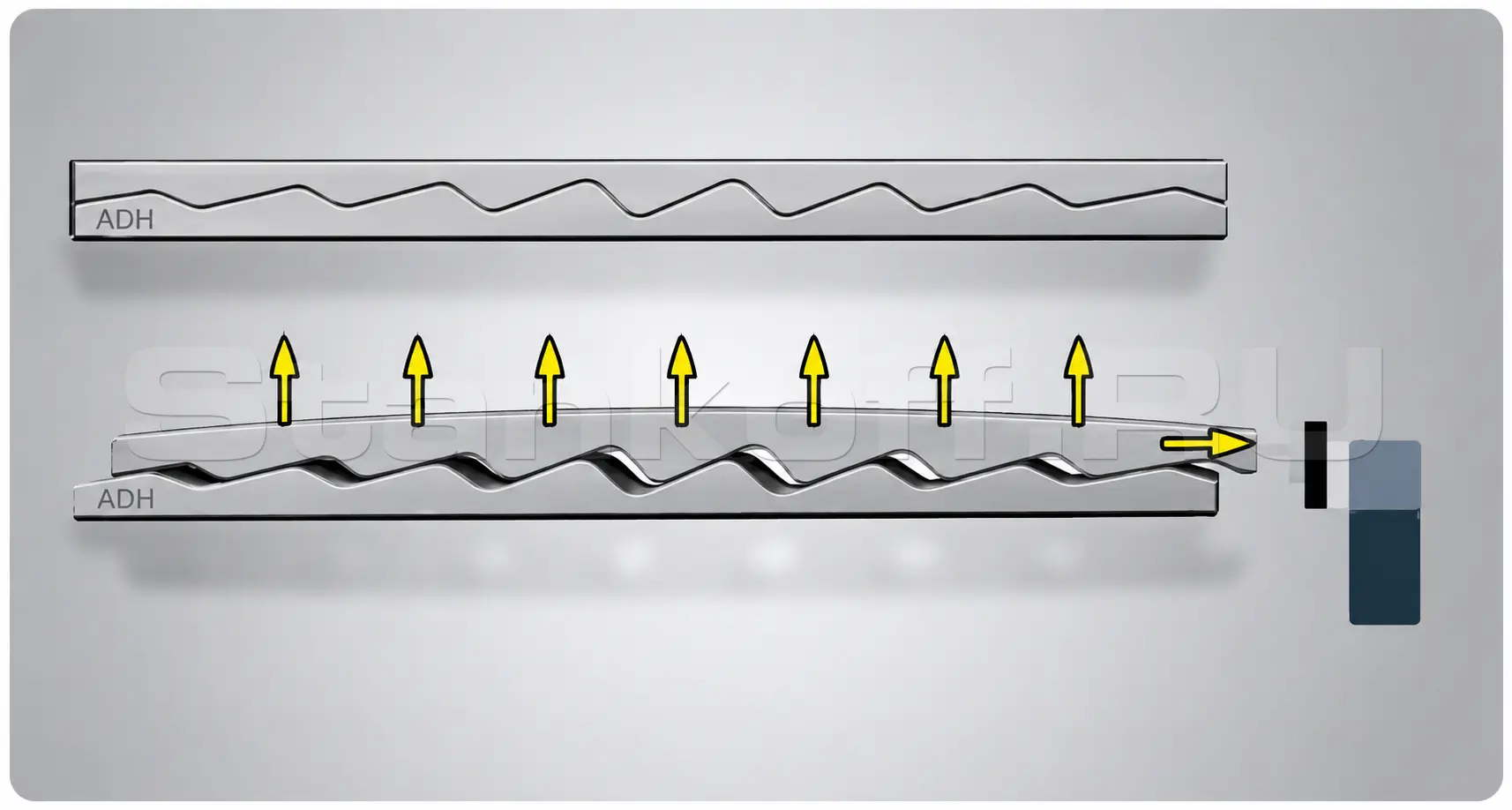

Компенсация прогиба

Компенсация прогиба обеспечивает стабильную точность гибки по всей длине заготовки. При нагрузке рабочий стол и траверса могут незначительно деформироваться, что влияет на равномерность угла гиба; компенсационный механизм снижает это влияние и помогает сохранить прямолинейность детали. Система ЧПУ предусматривает интерфейс для работы с компенсацией прогиба, а конструкция станка включает механические элементы компенсации, повышающие стабильность результата при серийной обработке.

Характеристики

Усилие, тонн	12
Длина гиба, мм	600
Расстояние между колоннами, мм	450
Глубина зева, мм	200
Максимальное раскрытие, мм	386,5
Ход заднего упора (X), мм	350
Точность позиционирования заднего упора, мм	±0,1
Скорость подвода, мм/с	190
Макс. скорость перемещений по оси X, мм/с	380
Количество управляемых осей, шт	4
Управляемые оси ЧПУ	Y1, Y2, X, R
Ход траверсы, мм	150
Рабочая скорость, мм/с	10
Скорость возврата, мм/с	190
Система крепления инструмента	Amada Promecam
Макс. мощность двигателя, кВт (л.с.)	2x3
Габаритные параметры
Габаритные размеры станка, мм	1900 × 1200 × 1200
Вес, кг	1400

Калькулятор усилия гибки

Расчёт для станка HPE-12T/600: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 450 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм

V — Раскрытие матрицы, мм

L — Длина гибки, мм (до 600)

B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

3.45

Станок справится: нужно 3.45 т из 12 т.

Загрузка станка 29%

Запас 8.55 т

Что потянет HPE-12T/600

Материал	гиб 600 мм	гиб 300 мм
Сталь	до 2.5 мм	до 5 мм
Нерж. сталь	до 1.2 мм	до 2.5 мм
Алюминий	до 5 мм	до 10 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.

Доп. оборудование

Установка подложки +14 482 ₽

Матрица L835 H80 +18 102 ₽

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Максимальная толщина гибки металла на мини листогибе

Веселов Николай Новичок 20 октября

Какую максимальную толщину стали может согнуть мини листогиб и какая максимальная ширина листа у таких станков?

0 0

Ильнур Эксперт Stankoff.RU Ведущий специалист по металлообрабатывающему оборудованию 21 октября, 10:00

Максимальная толщина в любом случае будет зависеть от инструмента, от раскрытия матрицы, от усилия, которое выдержат пуансон и матрица, и от сложности загибов. По опыту клиентов, которые у нас покупали такие станки, они гнут примерно от одного до трех миллиметров. По ширине есть градации 600, 800, 1000, 1350 и 1650 миллиметров.
