Электрический листогибочный пресс HPE-40T/1500

Name: Электрический листогибочный пресс HPE-40T/1500
Price: 2632413 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: HPE-40T/1500
Усилие, тонн: 40
Длина гиба, мм: 1500
Расстояние между колоннами, мм: 1100
Глубина зева, мм: 300
Макс. раскрытие, мм: 386,5

Все характеристики

Модели серии

Все товары

HPE-12T/600

HPE-20T/800

HPE-30T/800

2 632 413 ₽ обновлено 14 сентября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Электрический листогибочный пресс HPE-40T/1500 с усилием 40 тонн (400 кН) и длиной гибки 1500 мм - для гибки листового металла с высокой производительностью и точностью. Оси Y1/Y2 приводятся серводвигателями через шарико-винтовые передачи, без гидравлики - это исключает точки утечки масла, снижает шум и энергопотребление. Синхронизация траверсы контролируется по оптическим линейкам с точностью до 0,005 мм, что обеспечивает высокую устойчивость к смещению и стабильную геометрию гиба.

В качестве дополнительной опции доступна установка иного гибочного инструмента, что позволяет адаптировать оборудование под разные типы операций и расширить возможности обработки заготовок.

Конструктивные особенности

ЧПУ SYNTEC 73BA

Контроллер поддерживает управление осями Y1/Y2, X и R, 2D-программирование, импорт чертежей, базы инструмента и материалов, автоматическую сортировку гибов и проверку на столкновения. Сенсорный экран 18,5″, поддержка до 16 осей и интерфейсы для оптических линеек делают систему удобной для точной серийной гибки и дальнейшего расширения конфигурации станка.

Станина

Станина листогибочного пресса выполнена в виде рамной цельносварной конструкции из стальных листов. В состав рамы входят вертикальные элементы рабочего стола, левая и правая боковые стойки, соединительные балки и механическое компенсационное устройство. Такая конструкция обеспечивает высокую жёсткость, прочность и устойчивость к скручиванию. После сварки рама проходит обработку для снятия внутренних напряжений, включая дробеструйную обработку поверхности, что помогает сохранить стабильную геометрию и точность станка при длительной эксплуатации. При гибке деформация траверсы и рабочего стола минимальна, благодаря чему обеспечивается высокая прямолинейность детали и стабильность угла гиба по всей длине заготовки.

Оптические линейки

Оптические линейки положения траверсы Y1/Y2 передают в ЧПУ данные с точностью до 0,005 мм, обеспечивая синхронное перемещение левой и правой сторон траверсы. Закрытая конструкция датчиков защищает шкалу и считывающую головку от загрязнений, снижает трение и позволяет применять систему на оборудовании, подверженном вибрациям.
• Шаг измерения - 5 мкм;
• Универсальный интерфейс TTL;
• Диапазон длин: 220–920 мм.

Задний упор

Задний упор регулируется серводвигателем, а его перемещение выполняется через прецизионную шарико-винтовую пару с опорой на линейные направляющие. Такая конструкция обеспечивает точное и стабильное позиционирование заготовки перед гибкой. Синхронная зубчато-ременная передача со шкивами отличается высокой точностью передачи, низким уровнем шума и плавной работой. Система ЧПУ управляет перемещением заднего упора по оси X, а в расширенной комплектации возможно добавление оси R для вертикального перемещения упора.

Быстрозажимная система крепления инструмента

Упрощает замену верхнего пуансона и снижает время переналадки. Нижняя матрица с двумя V-образными ручьями позволяет быстрее подбирать рабочий профиль под толщину и тип заготовки, обеспечивая удобную эксплуатацию и стабильное качество гибки.

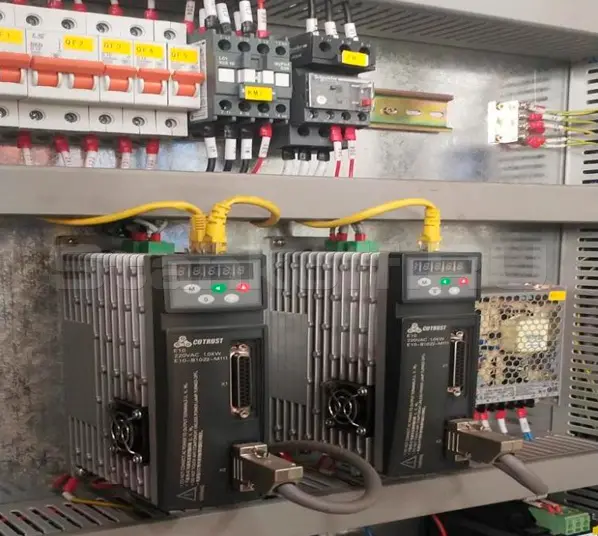

Электрокомпоненты

Электросистема станка построена на качественных компонентах Schneider Electric и оснащена защитой от короткого замыкания, перегрузки и потери фазы. Электрошкаф имеет систему охлаждения, а съёмный ножной переключатель с аварийной остановкой повышает удобство и безопасность работы.

Пуансон

Верхний пуансон выполнен из нескольких секционных элементов, которые можно собирать в требуемую рабочую длину. Секционная конструкция упрощает монтаж и демонтаж инструмента, повышает удобство переналадки и позволяет подбирать длину инструмента под конкретную деталь. Инструмент отличается высокой точностью изготовления и хорошей взаимозаменяемостью сегментов.

Матрица

Имеет несколько V-образных ручьёв разных размеров, что позволяет оператору выбирать подходящий профиль под толщину и радиус гиба заготовки. Конструкция нижней матрицы предусматривает возможность поворота для выбора нужного V-образного ручья, что ускоряет переналадку и снижает трудоёмкость обслуживания.

Характеристики

Усилие, тонн	40
Длина гиба, мм	1500
Расстояние между колоннами, мм	1100
Глубина зева, мм	300
Макс. раскрытие, мм	386,5
Ход заднего упора (X), мм	450
Точность позиционирования заднего упора, мм	±0,025
Точность повторного позиционирования заднего упора, мм	±0,015
Скорость перемещения упоров по оси Х, мм/с	380
Управляемые оси ЧПУ	Y1, Y2, X, R
Ход траверсы, мм	200
Макс. скорость движения траверсы, мм/с	170
Рабочая скорость, мм/с	20
Скорость возврата, мм/с	170
Точность позиционирования траверсы, мм	±0,02
Точность повторного позиционирования траверсы, мм	±0,01
Макс. мощность двигателя, кВт (л.с.)	2x5,5
Система управления ЧПУ	SYNTEC 73BA

Калькулятор усилия гибки

Расчёт для станка HPE-40T/1500: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 1100 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
