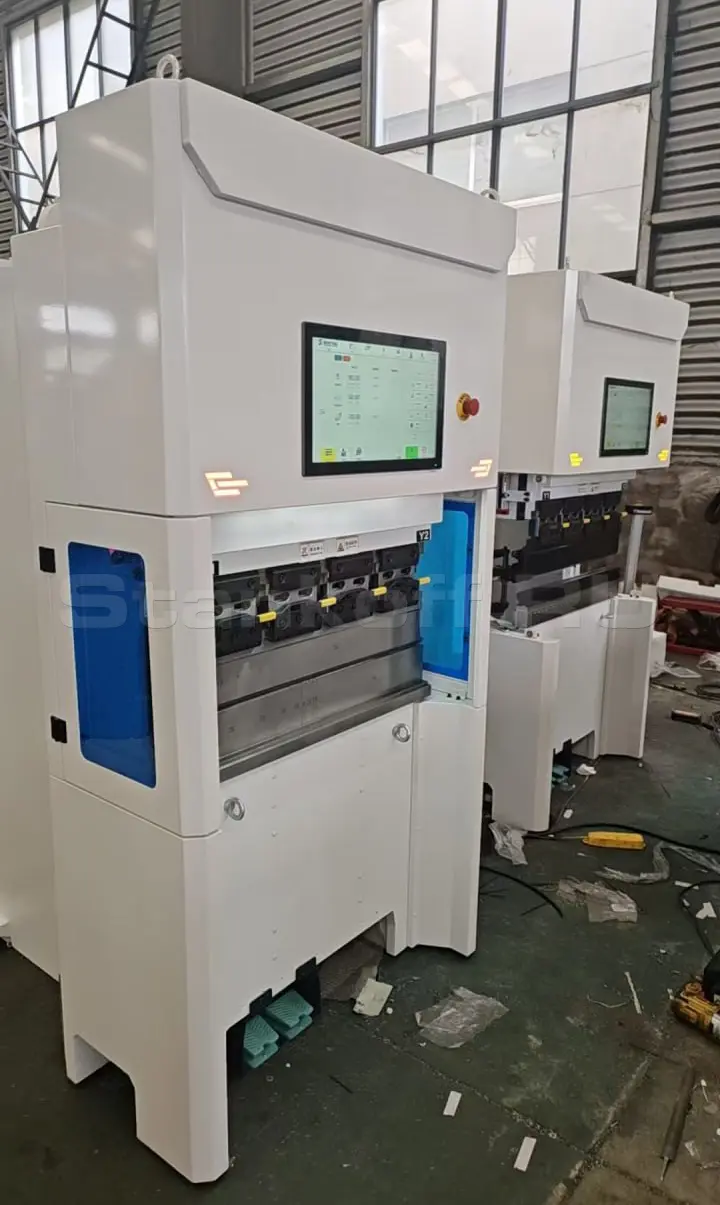

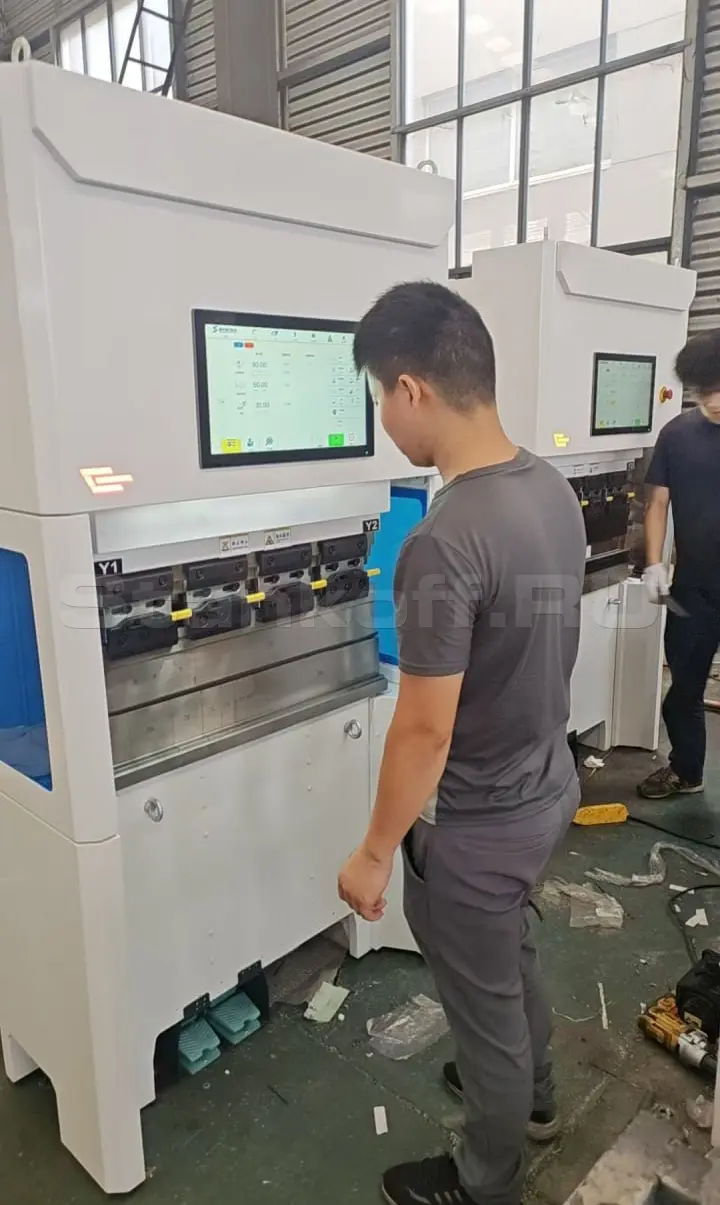

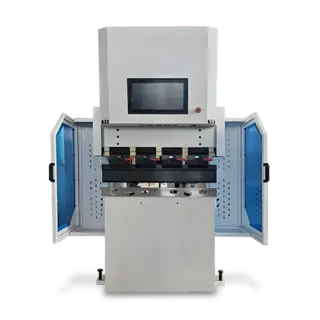

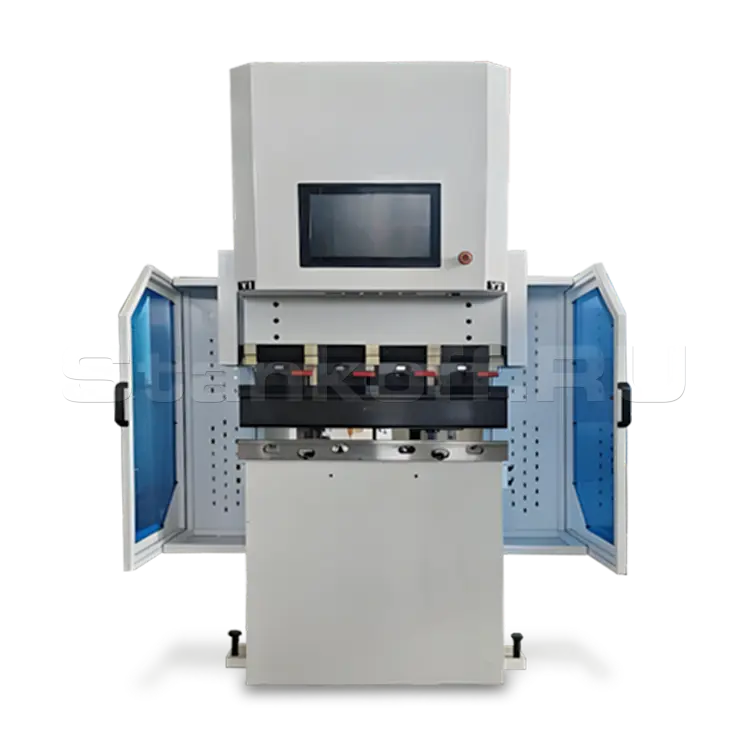

Электрический листогибочный пресс HPE-20T/800

Name: Электрический листогибочный пресс HPE-20T/800
Price: 1750000 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 6

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: HPE-20T/800
Усилие, тонн: 20
Длина гиба, мм: 800
Расстояние между колоннами, мм: 750
Глубина зева, мм: 200
Максимальное раскрытие, мм: 386,5

Все характеристики

Модели серии

Все товары

HPE-12T/600

HPE-30T/800

HPE-40T/1500

1 750 000 ₽ обновлено 14 октября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Полностью электрический сервоприводный листогибочный пресс HPE-20T/800 предназначен для точной гибки листового металла при изготовлении небольших деталей и заготовок сложной формы. Станок имеет усилие 200 кН, длину гиба 800 мм, управляемые оси Y1/Y2, X и R.

Сменный гибочный инструмент: пуансоны и матрицы различной формы – позволяет выполнять гибку под заданным углом и получать детали разных конфигураций. Полностью электрическая сервоприводная система обеспечивает высокую точность позиционирования, стабильный угол гиба и повторяемость результата без применения гидравлического масла.Система ЧПУ SYNTEC 73BA поддерживает 2D-программирование и импорт чертежей, что упрощает настройку операций и ускоряет переналадку. Оборудование подходит для серийного производства, где важны компактность, точность и удобная работа с небольшими деталями.

В качестве дополнительной опции доступна установка иного гибочного инструмента, что позволяет адаптировать оборудование под разные типы операций и расширить возможности обработки заготовок.

Комплектующие

Станина	ZWHOPES (Китай)
Электронно-оптические линейки	Givi (Италия)
Система ЧПУ	Syntec 73BA (Тайвань)
Электроцилиндр / ШВП	Nanjing Gongyi (Китай)
Сервоприводы	Leadshine (Китай)
Приводные ремни	Optibelt (Германия)
Редукторы	MINGDI (Китай)
Электрокомпоненты	Schneider (Франция) / IDEC (Япония)
Линейные направляющие	SHAC (Тайвань)
Гибочный инструмент	Golin (Китай)
Подшипники	LYC (Китай)

Конструктивные особенности

ЧПУ SYNTEC 73BA

Контроллер поддерживает управление осями Y1/Y2, X и R, 2D-программирование, импорт чертежей, базы инструмента и материалов, автоматическую сортировку гибов и проверку на столкновения. Сенсорный экран 18,5″, поддержка до 16 осей, интерфейсы для оптических линеек и компенсации прогиба делают систему удобной для точной серийной гибки и дальнейшего расширения конфигурации станка.

Станина

Станина листогибочного пресса выполнена в виде рамной цельносварной конструкции из стальных листов. В состав рамы входят вертикальные элементы рабочего стола, левая и правая боковые стойки, соединительные балки и механическое компенсационное устройство. Такая конструкция обеспечивает высокую жёсткость, прочность и устойчивость к скручиванию. После сварки рама проходит обработку для снятия внутренних напряжений, включая дробеструйную обработку поверхности, что помогает сохранить стабильную геометрию и точность станка при длительной эксплуатации. При гибке деформация траверсы и рабочего стола минимальна, благодаря чему обеспечивается высокая прямолинейность детали и стабильность угла гиба по всей длине заготовки.

Оптические линейки

Оптические линейки положения траверсы Y1/Y2 передают в ЧПУ данные с точностью до 0,005 мм, обеспечивая синхронное перемещение левой и правой сторон траверсы. Закрытая конструкция датчиков защищает шкалу и считывающую головку от загрязнений, снижает трение и позволяет применять систему на оборудовании, подверженном вибрациям.
• Шаг измерения — 5 мкм;
• Универсальный интерфейс TTL;
• Диапазон длин: 220–920 мм.

Задний упор

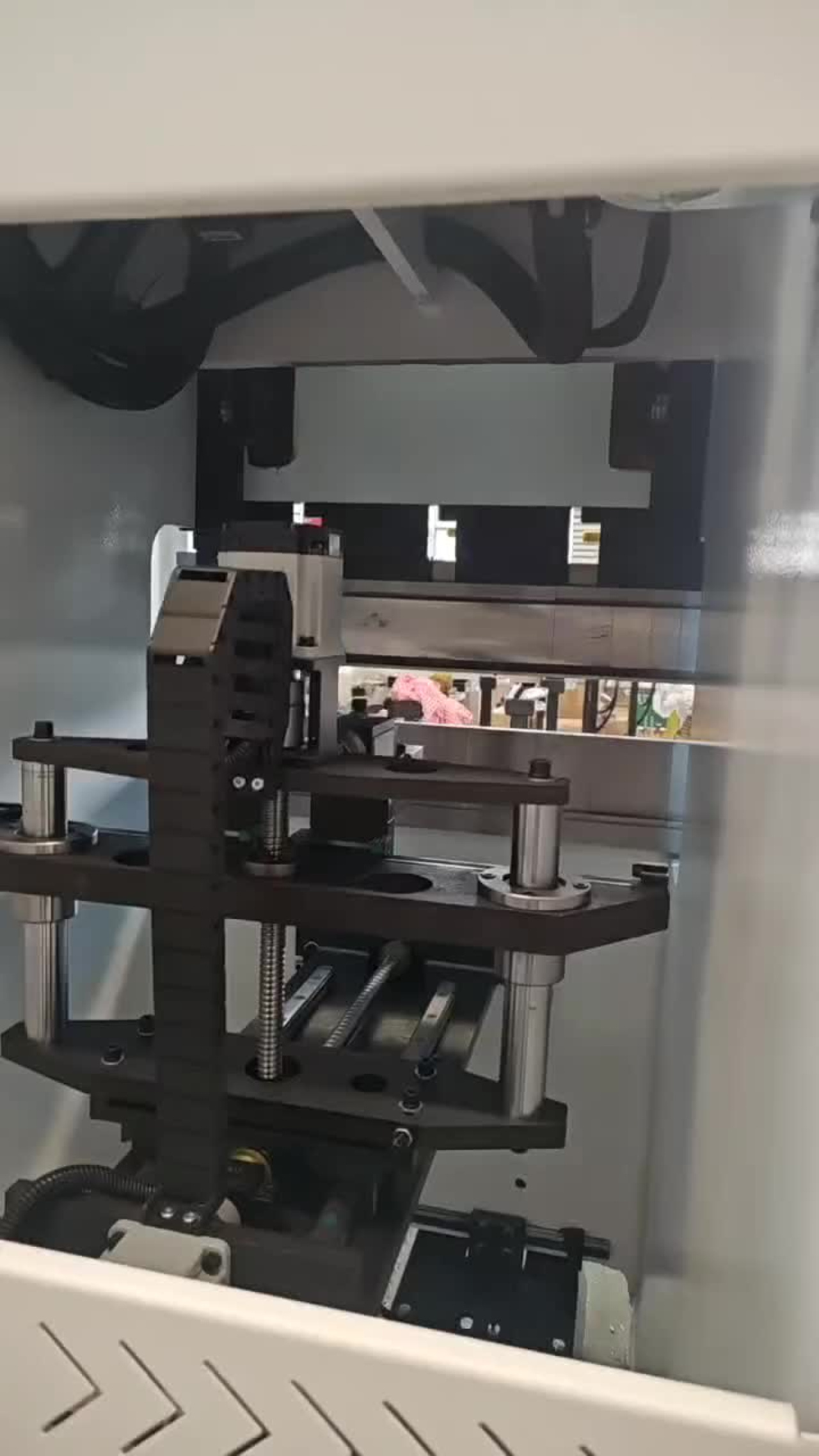

Задний упор регулируется серводвигателем, а его перемещение выполняется через прецизионную шарико-винтовую пару с опорой на линейные направляющие. Такая конструкция обеспечивает точное и стабильное позиционирование заготовки перед гибкой. Синхронная зубчато-ременная передача со шкивами отличается высокой точностью передачи, низким уровнем шума и плавной работой. Система ЧПУ управляет перемещением заднего упора по оси X, а в расширенной комплектации возможно добавление оси R для вертикального перемещения упора.

Быстрозажимная система крепления инструмента

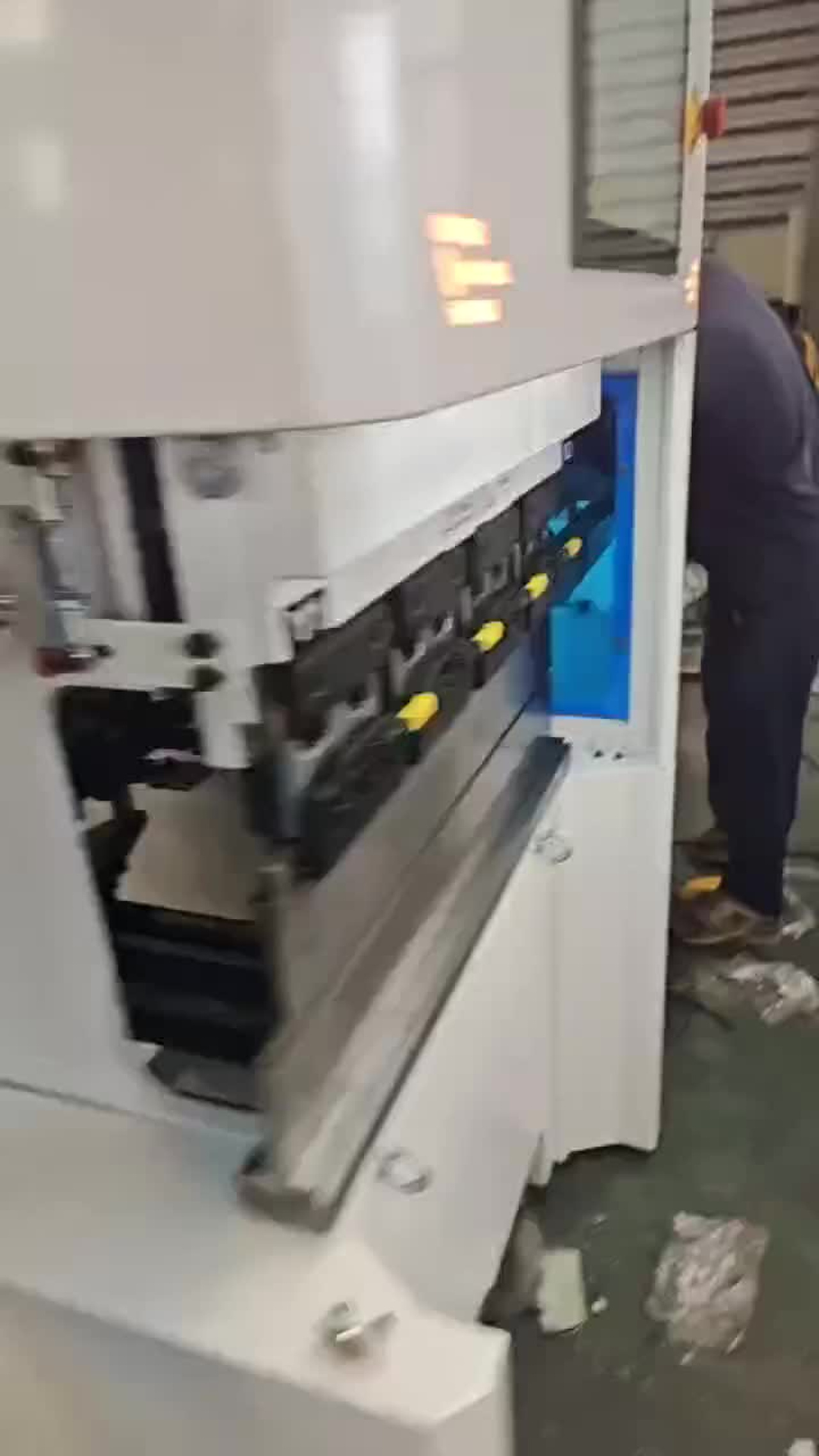

Упрощает замену верхнего пуансона и снижает время переналадки. Нижняя матрица с двумя V-образными ручьями позволяет быстрее подбирать рабочий профиль под толщину и тип заготовки, обеспечивая удобную эксплуатацию и стабильное качество гибки.

Электрокомпоненты

Электросистема станка построена на качественных компонентах Schneider Electric и оснащена защитой от короткого замыкания, перегрузки и потери фазы. Электрошкаф имеет систему охлаждения, а съёмный ножной переключатель с аварийной остановкой повышает удобство и безопасность работы.

Пуансон

Верхний пуансон выполнен из нескольких секционных элементов, которые можно собирать в требуемую рабочую длину. Секционная конструкция упрощает монтаж и демонтаж инструмента, повышает удобство переналадки и позволяет подбирать длину инструмента под конкретную деталь. Инструмент отличается высокой точностью изготовления и хорошей взаимозаменяемостью сегментов.

Матрица

Имеет несколько V-образных ручьёв разных размеров, что позволяет оператору выбирать подходящий профиль под толщину и радиус гиба заготовки. Конструкция нижней матрицы предусматривает возможность поворота для выбора нужного V-образного ручья, что ускоряет переналадку и снижает трудоёмкость обслуживания.

Компенсация прогиба

Компенсация прогиба обеспечивает стабильную точность гибки по всей длине заготовки. При нагрузке рабочий стол и траверса могут незначительно деформироваться, что влияет на равномерность угла гиба; компенсационный механизм снижает это влияние и помогает сохранить прямолинейность детали. Система ЧПУ предусматривает интерфейс для работы с компенсацией прогиба, а конструкция станка включает механические элементы компенсации, повышающие стабильность результата при серийной обработке.

Характеристики

Усилие, тонн	20
Длина гиба, мм	800
Расстояние между колоннами, мм	750
Глубина зева, мм	200
Максимальное раскрытие, мм	386,5
Ход заднего упора (X), мм	350
Точность позиционирования заднего упора, мм	±0,1
Скорость подвода, мм/с	170
Скорость перемещения упоров по оси Х, мм/с	380
Количество управляемых осей, шт	4
Ход траверсы, мм	150
Рабочая скорость, мм/с	20
Скорость возврата, мм/с	170
Точность позиционирования траверсы, мм	±0,02
Точность повторного позиционирования траверсы, мм	±0,01
Система крепления инструмента	Amada Promecam
Макс. мощность двигателя, кВт (л.с.)	2x3
Габаритные параметры
Габаритные размеры станка, мм	1400 × 1300 × 2000
Вес, кг	1700

Калькулятор усилия гибки

Расчёт для станка HPE-20T/800: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 750 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
