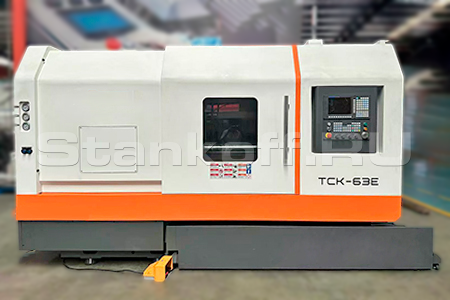

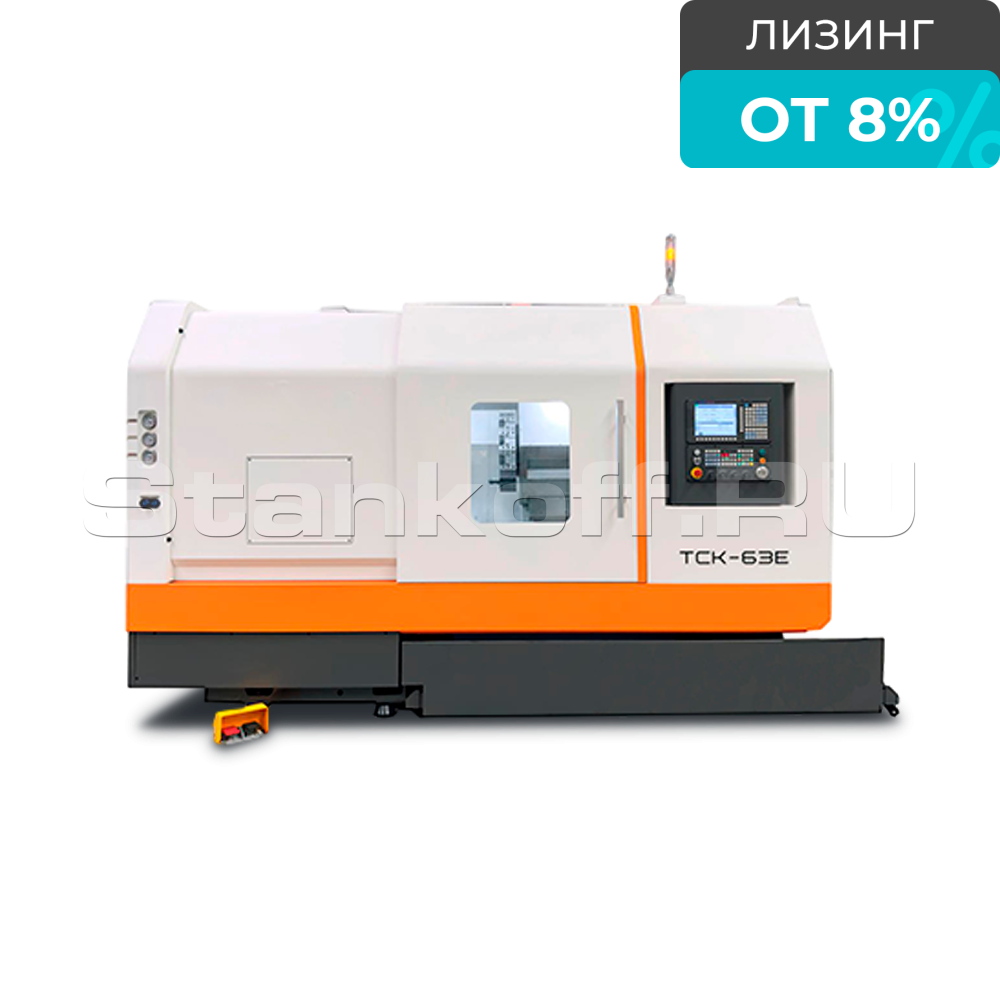

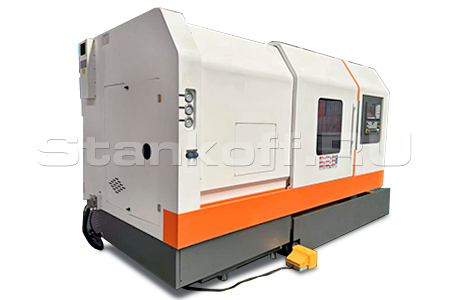

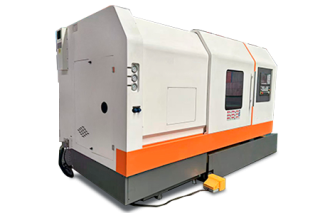

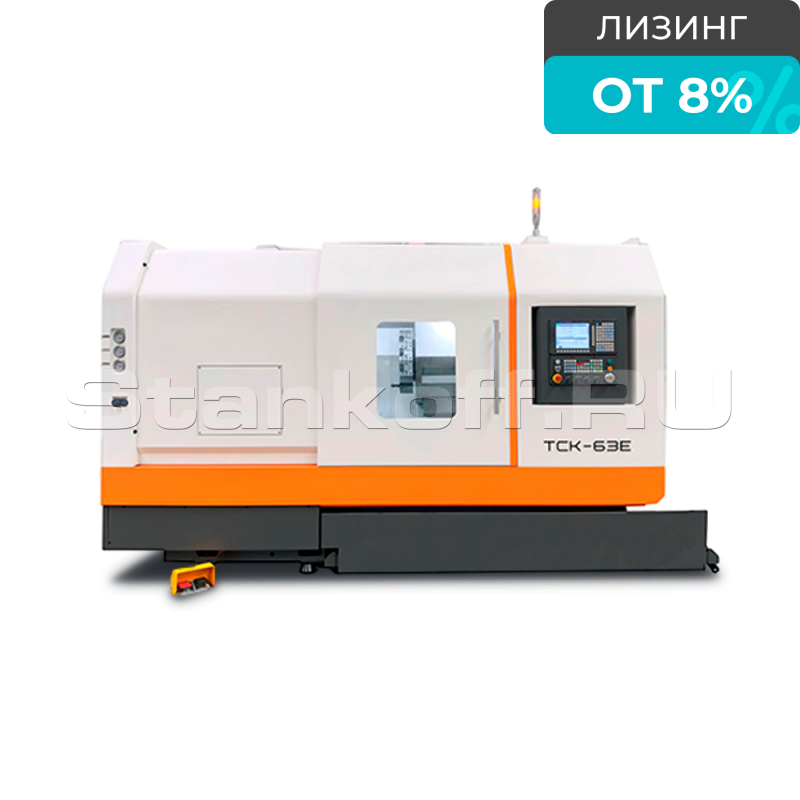

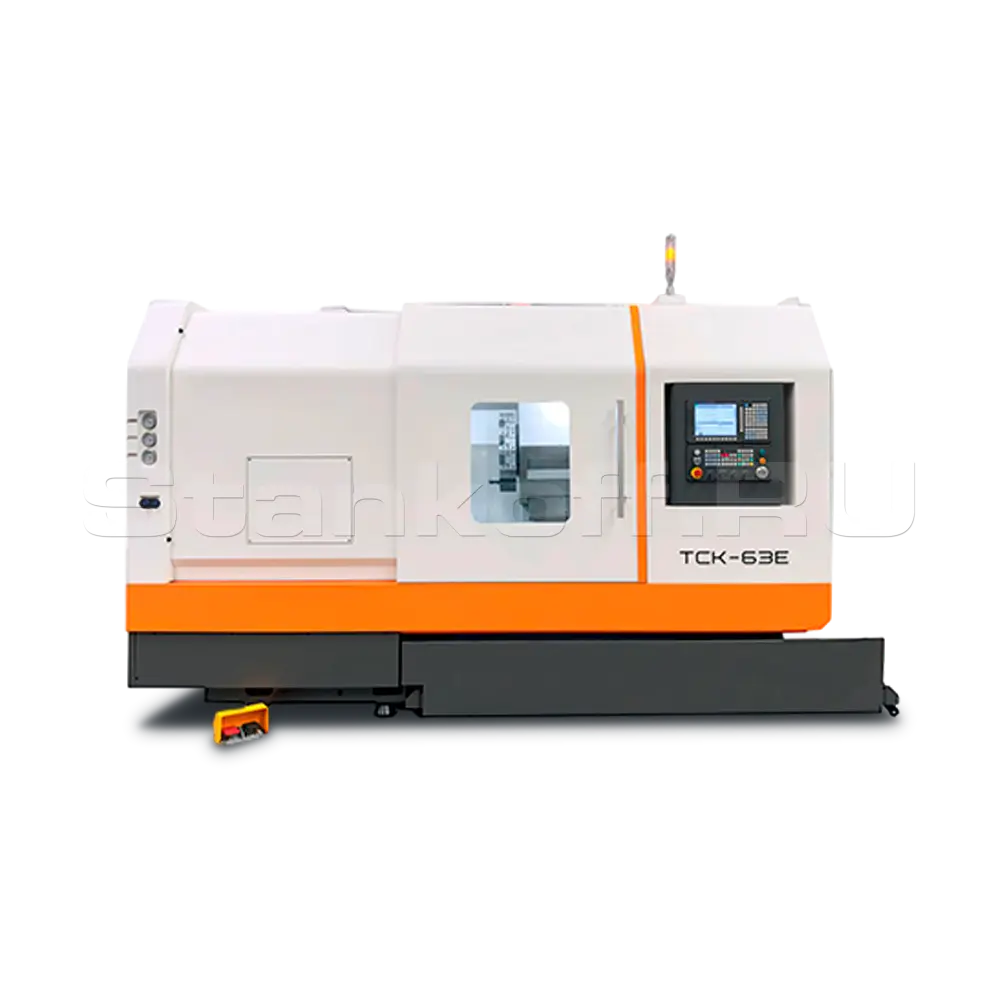

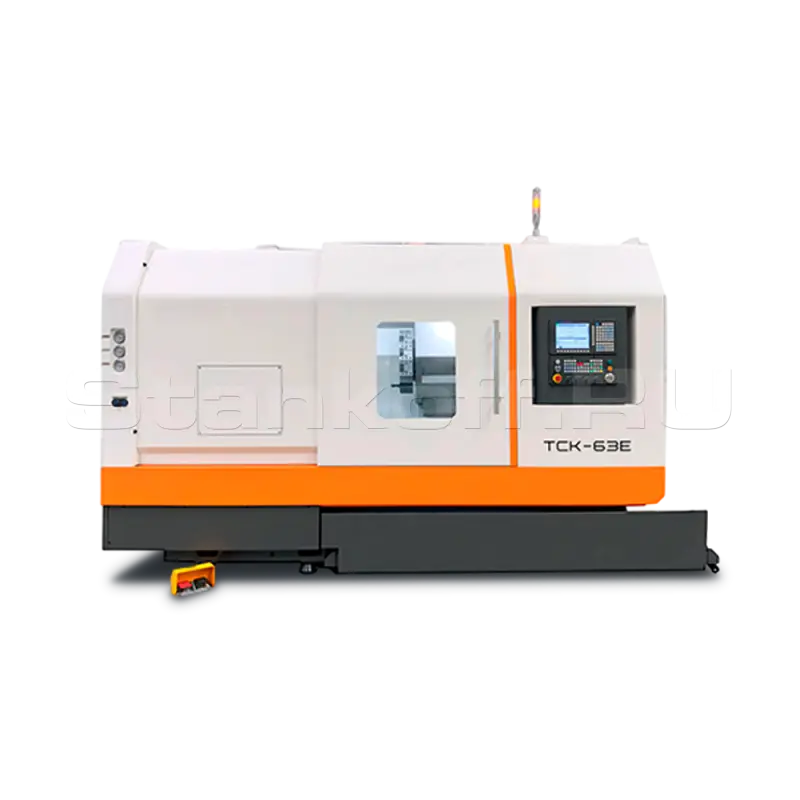

Токарный обрабатывающий центр с ЧПУ TCK63E-1000

Name: Токарный обрабатывающий центр с ЧПУ TCK63E-1000
Price: 10333843 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

Краткие характеристики

Артикул TCK63E-1000

Основные характеристики
Угол наклона станины, °	45
Тип направляющих	Скольжения
ШВП по оси X	4010
ШВП по оси Z	5010
Обрабатываемая деталь
Максимальный диаметр обработки над станиной, мм	720
Максимальный диаметр точения дисковых деталей, мм	630
Максимальная длина обработки, мм	1000
Размер патрона, дюйм	12
Перемещения
Ход по оси X, мм	320
Ход по оси Z, мм	1050
Быстрое перемещение по оси X, мм/мин	6000
Быстрое перемещение по оси Z, мм/мин	8000
Шпиндель
Максимальная частота вращения шпинделя, об/мин	1600
Торец шпинделя	A2-11
Диаметр отверстия шпинделя, мм	103
Крутящий момент сервомотора по оси X, Нм	22
Крутящий момент сервомотора по оси Z, Нм	22
Мощность двигателя, кВт	15
Максимальный диаметр прутка, мм	90
Револьверная головка
Тип револьверной головки	Сервоприводная
Количество инструментальных позиций, шт.	8
Сечение квадратного хвостовика инструмента, мм	32
Диаметр круглого хвостовика инструмента, мм	40
Количество держателей, шт.	4
Точность
Точность позиционирования по оси X, мм	0,015
Точность позиционирования по оси Z, мм	0,025
Повторяемость по оси X, мм	0,008
Повторяемость по оси Z, мм	0,016
Задняя бабка
Тип привода задней бабки	Гидравлический
Тип перемещения задней бабки	Ручной
Диаметр пиноли, мм	100
Ход пиноли, мм	120
Конус пиноли	MT5
Электропитание
Объём смазочного насоса, л	3
Мощность охлаждающего насоса, кВт	0,45
Напряжение, В	380
Частота, Гц	50
Общая мощность электропитания, кВА	30
Габаритные параметры
Габаритная длина со стружкоотводом, мм	4750
Габаритная длина без стружкоотвода, мм	3670
Ширина, мм	2400
Высота, мм	2200
Вес станка, кг	6600

Все характеристики

10 333 843 ₽

обновлено 24 апреля

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Токарный обрабатывающий центр с ЧПУ TCK63E предназначен для обработки дисковых и валовых деталей из стали, чугуна, нержавеющей стали, цветных металлов и сплавов. Станок позволяет выполнять наружное и внутреннее точение, растачивание, подрезку торцов, обработку канавок, отрезку, сверление и нарезание резьбы, а при оснащении приводным инструментом — также фрезерование.

Благодаря наклонной станине 45°, направляющим скольжения, 8-позиционной сервоприводной револьверной голове, гидравлическому патрону и стабильной жёсткой конструкции оборудование подходит для точной и производительной обработки деталей в условиях серийного и мелкосерийного производства.

Комплектующие

Система ЧПУ	FANUC
ШВП	THK / PMI
Подшипники ШВП	KOYO / FAG
Сервоприводная револьверная головка	TWCX
Шпиндель	PLT
Смазочный насос	HEJIN
Насос СОЖ	OURUIS
Трёхцветный индикатор	JINYE
Электрокомпоненты	Schneider

Конструктивные особенности

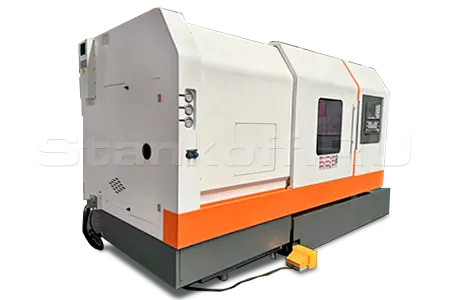

Кабинетная защита

Кабинетное ограждение защищает оператора во время работы, снижая риск контакта с подвижными узлами станка, отлетающей стружкой, СОЖ и маслом. Для дополнительной безопасности станок оснащен концевым датчиком, который предотвращает запуск оборудования при открытой дверце ограждения.

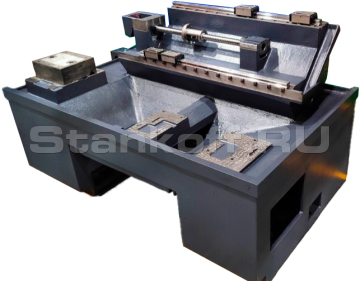

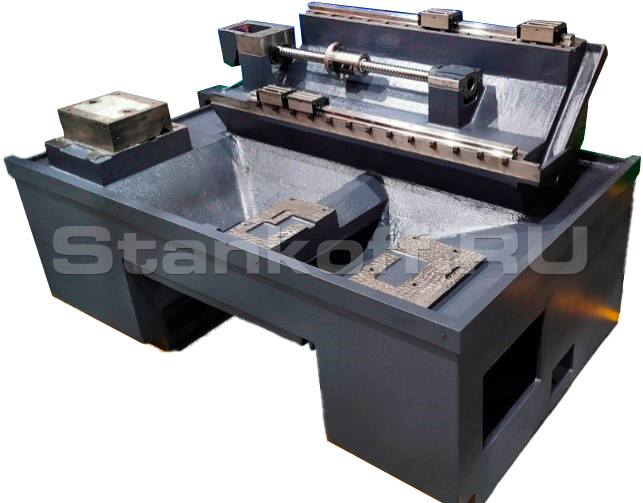

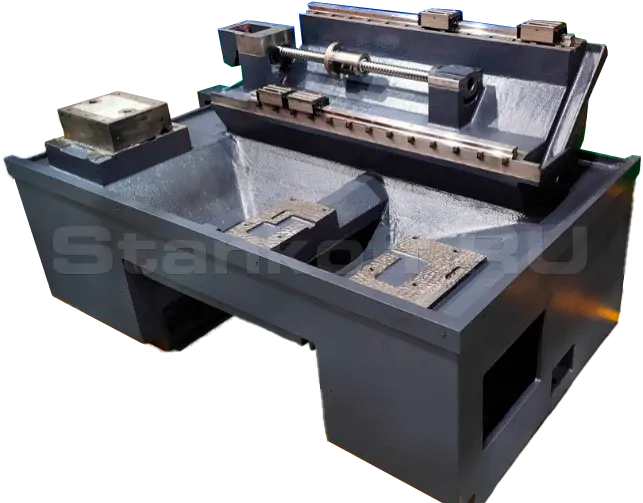

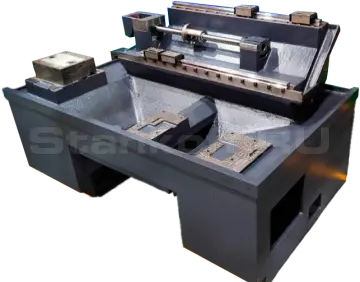

Наклонная станина

Станина выполнена с наклоном 45°. Такая конструкция повышает жесткость и устойчивость станка, способствует снижению вибраций в процессе обработки, а также делает оборудование более компактным. Наклонная компоновка дополнительно облегчает удаление стружки и упрощает обслуживание рабочей зоны.

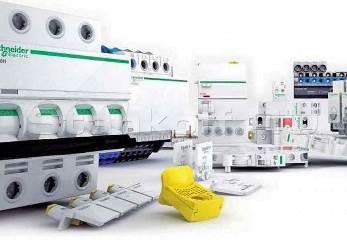

Электрокомпоненты

Электрические компоненты Schneider Electric

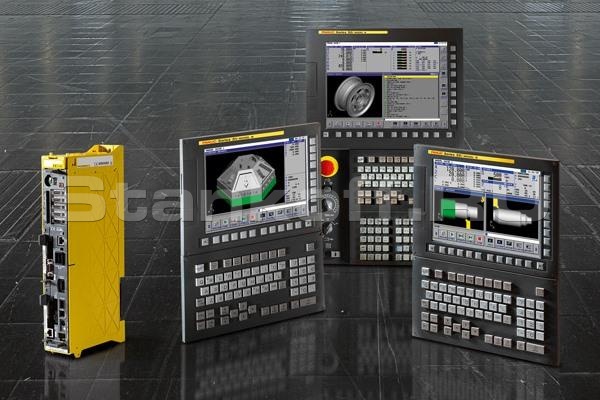

Система ЧПУ Fanuc

Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения.
Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.

Дополнительные опции

Обработка с управлением по оси Y

Расширяет возможности токарно-фрезерного станка: позволяет выполнять фрезерование, сверление, обработку канавок и внецентровых отверстий за один установ.

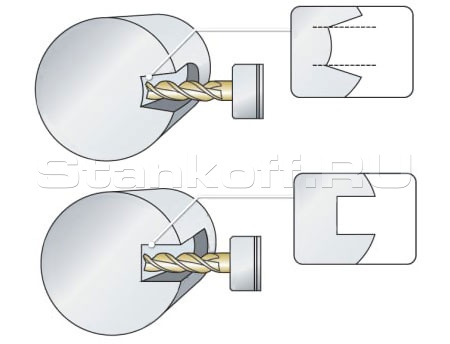

Ось Y обеспечивает точную обработку плоских поверхностей и канавок без полярной интерполяции, исключая выступы, недорезы и погрешности профиля.
Также она упрощает программирование и повышает эффективность обработки плоских, шестигранных и контурных элементов на наружных диаметрах деталей.
• Обработка вне центра: ось Y позволяет выполнять операции со смещением от оси детали (пазы, отверстия, лыски).
• Контурная обработка: возможность фрезерования сложных профилей и элементов.
• Один установ: обработка детали за один зажим без переустановки.
• Повышенная точность: лучшее взаимное расположение элементов.
• Гибкость производства: работа с более сложными деталями и быстрая переналадка.

Характеристики

Основные характеристики
Угол наклона станины, °	45
Тип направляющих	Скольжения
ШВП по оси X	4010
ШВП по оси Z	5010
Обрабатываемая деталь
Максимальный диаметр обработки над станиной, мм	720
Максимальный диаметр точения дисковых деталей, мм	630
Максимальная длина обработки, мм	1000
Размер патрона, дюйм	12
Перемещения
Ход по оси X, мм	320
Ход по оси Z, мм	1050
Быстрое перемещение по оси X, мм/мин	6000
Быстрое перемещение по оси Z, мм/мин	8000
Шпиндель
Максимальная частота вращения шпинделя, об/мин	1600
Торец шпинделя	A2-11
Диаметр отверстия шпинделя, мм	103
Крутящий момент сервомотора по оси X, Нм	22
Крутящий момент сервомотора по оси Z, Нм	22
Мощность двигателя, кВт	15
Максимальный диаметр прутка, мм	90
Револьверная головка
Тип револьверной головки	Сервоприводная
Количество инструментальных позиций, шт.	8
Сечение квадратного хвостовика инструмента, мм	32
Диаметр круглого хвостовика инструмента, мм	40
Количество держателей, шт.	4
Точность
Точность позиционирования по оси X, мм	0,015
Точность позиционирования по оси Z, мм	0,025
Повторяемость по оси X, мм	0,008
Повторяемость по оси Z, мм	0,016
Задняя бабка
Тип привода задней бабки	Гидравлический
Тип перемещения задней бабки	Ручной
Диаметр пиноли, мм	100
Ход пиноли, мм	120
Конус пиноли	MT5
Электропитание
Объём смазочного насоса, л	3
Мощность охлаждающего насоса, кВт	0,45
Напряжение, В	380
Частота, Гц	50
Общая мощность электропитания, кВА	30
Габаритные параметры
Габаритная длина со стружкоотводом, мм	4750
Габаритная длина без стружкоотвода, мм	3670
Ширина, мм	2400
Высота, мм	2200
Вес станка, кг	6600
