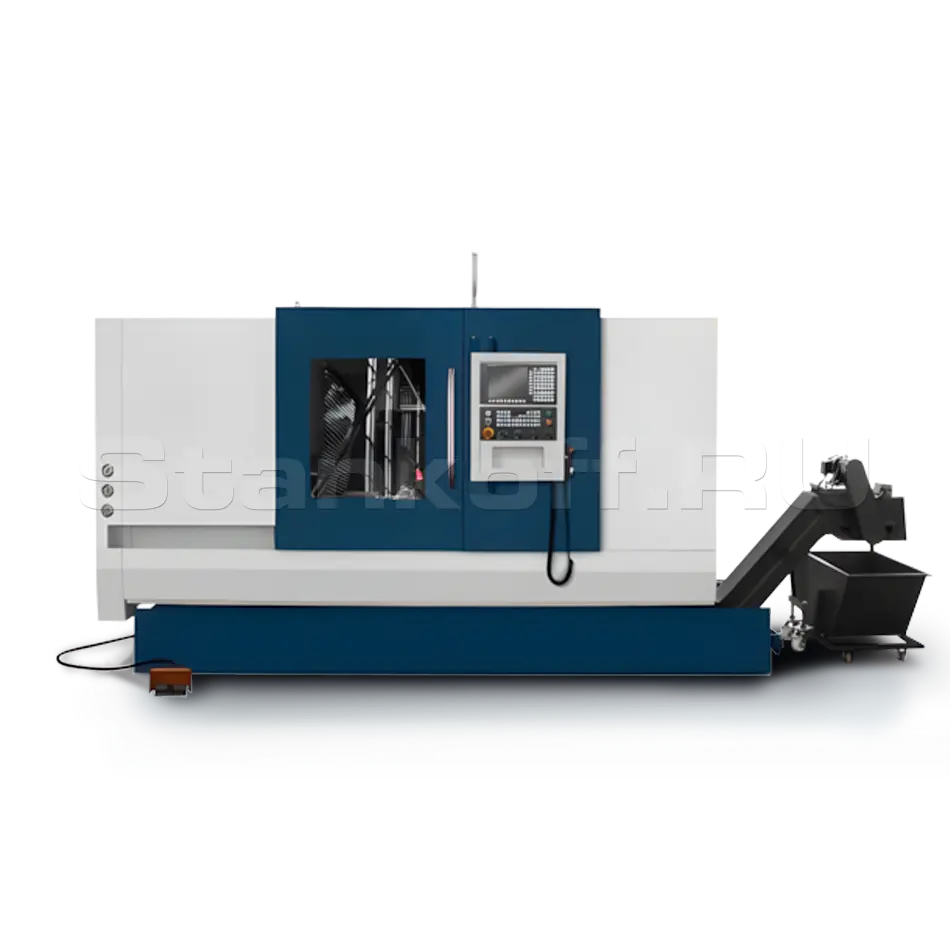

Токарный обрабатывающий центр TCK56MY/1000

Name: Токарный обрабатывающий центр TCK56MY/1000
Price: 7126680 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул TCK56MY/1000

Основные характеристики
Система ЧПУ	SYNTEC 22TA
Максимальный диаметр заготовки над станиной, мм	560
Максимальный диаметр заготовки над суппортом, мм	280
Максимальная длина точения, мм	1000
Максимальный диаметр точения, мм	320
Главный шпиндель
Диаметр отверстия шпинделя, мм	65
Торец шпинделя	А2-6
Скорость шпинделя, об/мин	50-4500
Мощность шпинделя, кВт	11/15
Патрон шпинделя, дюйм	10
Перемещения
Тип линейных направляющих	Роликовые
Перемещение по оси X, мм	200
Перемещение по оси Y, мм	±50
Перемещение по оси Z, мм	900
Быстрые перемещения по осям X/Y/Z, м/мин	30/12/30
Револьверная голова
Тип револьверной головы	BMT55 (ER32)
Количество инструментальных позиций, шт	12
Задняя бабка
Конус	МТ5
Перемещение задней бабки, мм	900
Габариты
Длина, мм	4000
Ширина, мм	2300
Высота, мм	2530
Вес станка, кг	4000/4200

Все характеристики

Модели серии

Все товары

TCK220DT

TCK300DT

TCK63E/1000

TCK69MY/930

7 126 680 ₽ обновлено 13 августа

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Токарный центр с ЧПУ TCK56Y предназначен для высокоточной комплексной обработки деталей вращения: точения, сверления, фрезерования и нарезания резьбы. Цельная наклонная станина под углом 45°, высокоточные линейные направляющие, гидравлический патрон и 12-позиционная приводная револьверная голова с осями C и Y обеспечивают высокую жёсткость, стабильную точность, быстрые перемещения и высокую производительность при серийном изготовлении сложных деталей.

Особенности

Станина

Цельнолитая наклонная станина под углом 45°, изготовленная из высокопрочного чугуна. Цельная конструкция обеспечивает высокую жёсткость и устойчивость станка под нагрузкой, а чугун эффективно поглощает вибрации, что положительно влияет на точность и чистоту обработки.

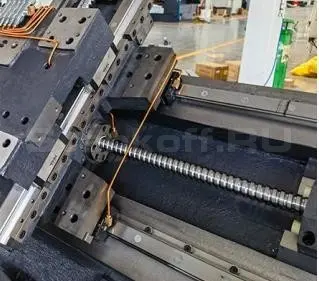

Линейные направляющие и ШВП

По осям X и Z установлены высокоточные тайваньские линейные направляющие и ШВП от Nanjing/Taiwan. Такое сочетание обеспечивает плавные перемещения с низким трением, высокую точность позиционирования и повторяемость обработки, а также позволяет выполнять быстрые подачи без потери жёсткости и стабильности.

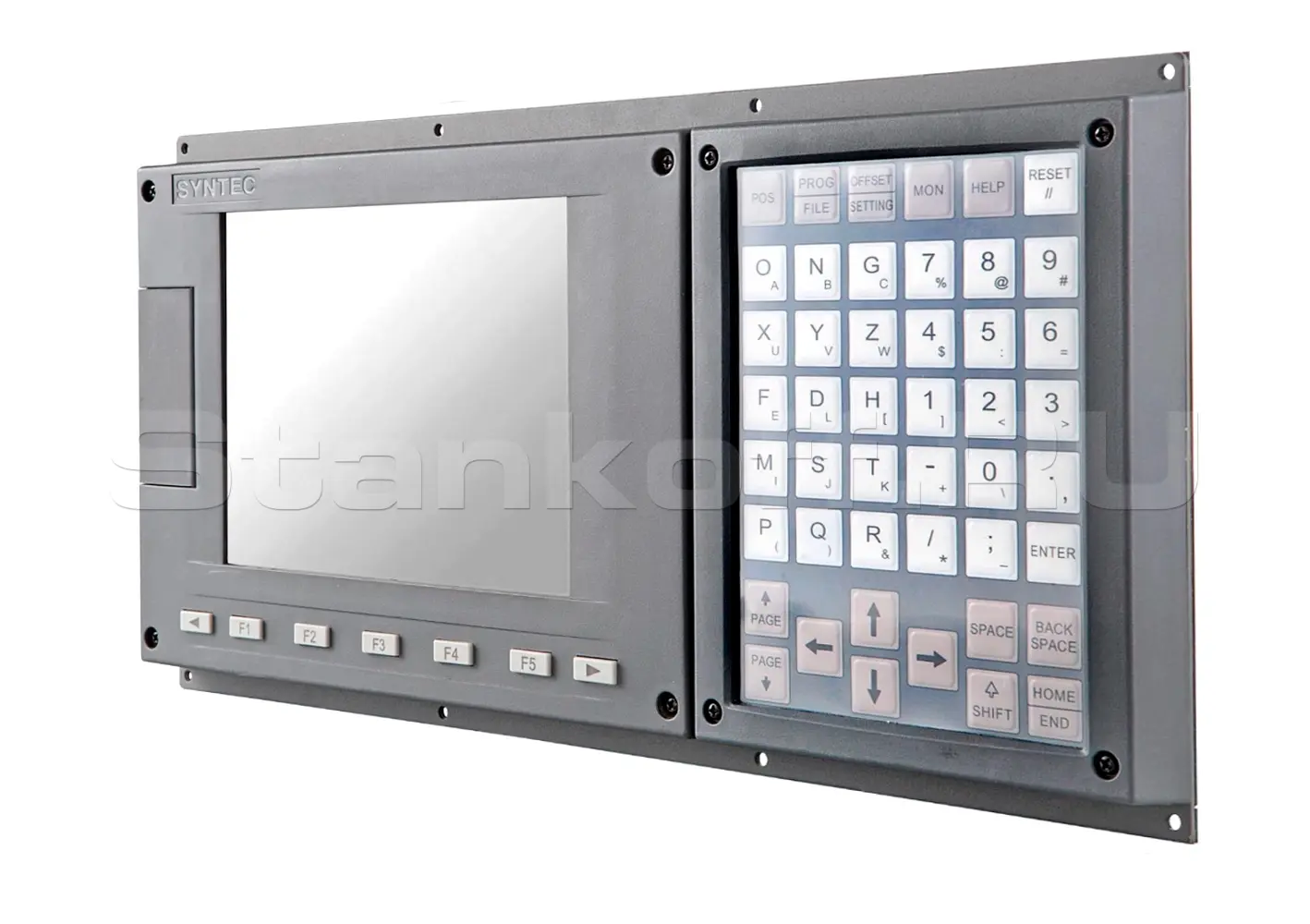

Система ЧПУ SYNTEC 22TA

Многоосевая система ЧПУ для токарно-фрезерных центров с приводным инструментом и осью C. Поддерживает управление четырьмя осями, высокоточное позиционирование шпинделя и шинную связь с сервоприводами по Mechatrolink III или EtherCAT, обеспечивая стабильное выполнение токарных, сверлильных и фрезерных операций.

Револьверная голова

В стандартной комплектации установлена 12-позиционная приводная револьверная голова с поддержкой осей C и Y. Она позволяет выполнять точение, внеосевое и торцевое сверление, фрезерование пазов и плоскостей, а также нарезание резьбы метчиком за одну установку заготовки.

Гидравлический патрон

Высококачественный патрон. Быстрый и точный зажим заготовки. Проходное отверстие для работы с длинными заготовками. Изготовлен из высококачественной легированной стали. Регулируемое усилие зажатия.

Задняя бабка

Передвижная задняя бабка с гидравлическим приводом продольного перемещения по роликовым линейным направляющим HIWIN.

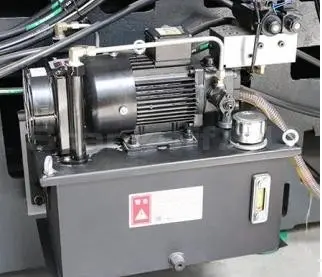

Гидравлическая система

Обеспечивает создание и поддержание рабочего давления для привода гидравлического патрона и перемещения задней бабки. Система автоматизирует зажим заготовки, подвод и отвод задней бабки, обеспечивая стабильное усилие фиксации в процессе обработки.

Автоматическая система смазки

Обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что эффективно препятствует износу и многократно увеличивает их срок службы. Система смазки компактно встроена в корпус станка.

Электрокомпоненты

В станке применяются надёжные электрические высококачественные компоненты от Schneider. Быстроразъёмные электрические соединители входят в стандартную комплектацию.

Кондиционер электрошкафа

Кондиционер электрошкафа поддерживает стабильную температуру внутри шкафа и предотвращает перегрев приводов, электронных плат, контакторов и других электрических компонентов во время работы станка.

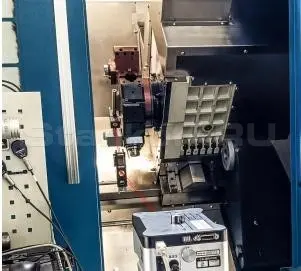

Проверка точности интерферометром Renishaw

Контроль позволяет выявить отклонения и выполнить компенсацию погрешностей перед поставкой оборудования.

Конвейер для стружки

Система сбора и транспортировки стружки позволяет эффективно удалять различные виды отходов обработки, такие как гранулированная, порошковая и полосовая стружка, из металлических и неметаллических материалов. Это способствует улучшению условий работы, снижению трудозатрат и повышению уровня автоматизации станка.

Характеристики

Основные характеристики
Система ЧПУ	SYNTEC 22TA
Максимальный диаметр заготовки над станиной, мм	560
Максимальный диаметр заготовки над суппортом, мм	280
Максимальная длина точения, мм	1000
Максимальный диаметр точения, мм	320
Главный шпиндель
Диаметр отверстия шпинделя, мм	65
Торец шпинделя	А2-6
Скорость шпинделя, об/мин	50-4500
Мощность шпинделя, кВт	11/15
Патрон шпинделя, дюйм	10
Перемещения
Тип линейных направляющих	Роликовые
Перемещение по оси X, мм	200
Перемещение по оси Y, мм	±50
Перемещение по оси Z, мм	900
Быстрые перемещения по осям X/Y/Z, м/мин	30/12/30
Револьверная голова
Тип револьверной головы	BMT55 (ER32)
Количество инструментальных позиций, шт	12
Задняя бабка
Конус	МТ5
Перемещение задней бабки, мм	900
Габариты
Длина, мм	4000
Ширина, мм	2300
Высота, мм	2530
Вес станка, кг	4000/4200
