Токарный обрабатывающий центр TCK69MY/930

Name: Токарный обрабатывающий центр TCK69MY/930
Price: 7493484 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

Китай

Краткие характеристики

Артикул TCK69MY/930

Основные характеристики
Система ЧПУ	SYNTEC22
Максимальный диаметр заготовки над станиной, мм	690
Максимальный диаметр заготовки над суппортом, мм	380
Максимальная длина точения, мм	930
Максимальный диаметр точения, мм	380
Главный шпиндель
Диаметр отверстия шпинделя, мм	79
Торец шпинделя	A2-6
Скорость шпинделя, об/мин	4000
Мощность шпинделя, кВт	15
Патрон шпинделя, дюйм	10
Крутящий момент по оси X, Нм	15
Крутящий момент по оси Y, Нм	10
Крутящий момент по оси Z, Нм	15
Крутящий момент приводного инструмента, Нм	10
Крутящий момент шпинделя, Нм	206
Перемещения
Угол наклона станины, °	30
Ширина направляющих X/Z, мм	45
Перемещение по оси X, мм	235
Перемещение по оси Y, мм	±45
Перемещение по оси Z, мм	980
Быстрые перемещения по осям X/Y/Z, мм/мин	18000/6000/18000
ШВП оси X, мм	3210
ШВП оси Z, мм	4010
Револьверная голова
Тип револьверной головы	BMT45
Количество инструментальных позиций, шт	12
Максимальный размер державки резца, мм	25 × 25
Сечение хвостовиков инструмента, мм	Ø32
Размер инструментального диска, мм	Ø330
Задняя бабка
Конус	МТ5
Перемещение задней бабки, мм	1000
Диаметр пиноли задней бабки, мм	80
Ход пиноли задней бабки, мм	80
Параметры точности
Точность позиционирования по осям X/Y/Z, мм	0,01/0,008/0,01
Точность повторного позиционирования по осям X/Y/Z, мм	0,005/0,005/0,005
Прочее
Мощность двигателя насоса СОЖ, кВт	0,45
Напряжение питания, В	380
Частота, Гц	50
Потребляемая мощность станка, кВа	27
Габариты
Длина, мм	3300
Ширина, мм	2170
Высота, мм	2200
Вес станка, кг	4500

Все характеристики

Модели серии

Все товары

TCK220DT

TCK300DT

TCK63E/1000

TCK56MY/1000

7 493 484 ₽

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Токарно-фрезерный обрабатывающий центр TCK69MY/930 предназначен для комплексной обработки мелко- и среднесерийных деталей типа тел вращения, включая валы, втулки, фланцы и диски. Станок выполняет наружное и внутреннее точение цилиндрических, конических и фасонных поверхностей, обработку дуг и различных видов резьбы, а приводная 12-позиционная револьверная головка BMT45 и ось Y позволяют дополнительно выполнять сверление, фрезерование пазов и плоскостей, а также нарезание резьбы метчиком за одну установку заготовки. Максимальный диаметр обработки составляет 380 мм, длина обработки — 930 мм.

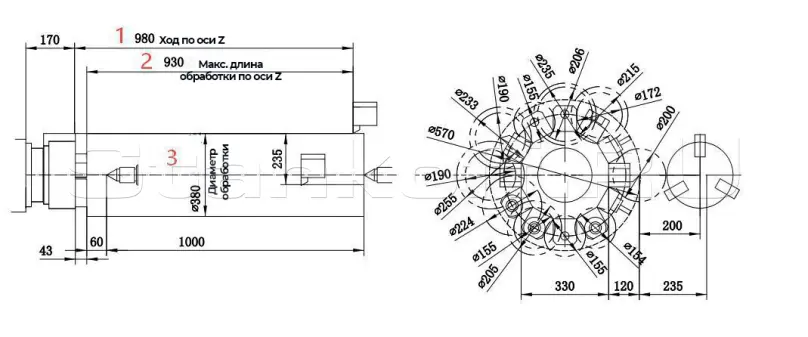

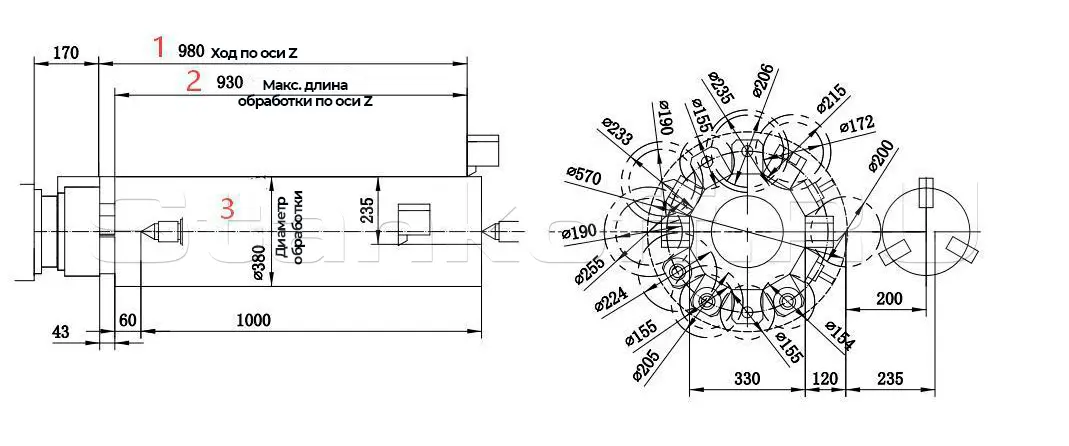

Схема интерференции револьверной головы

Особенности

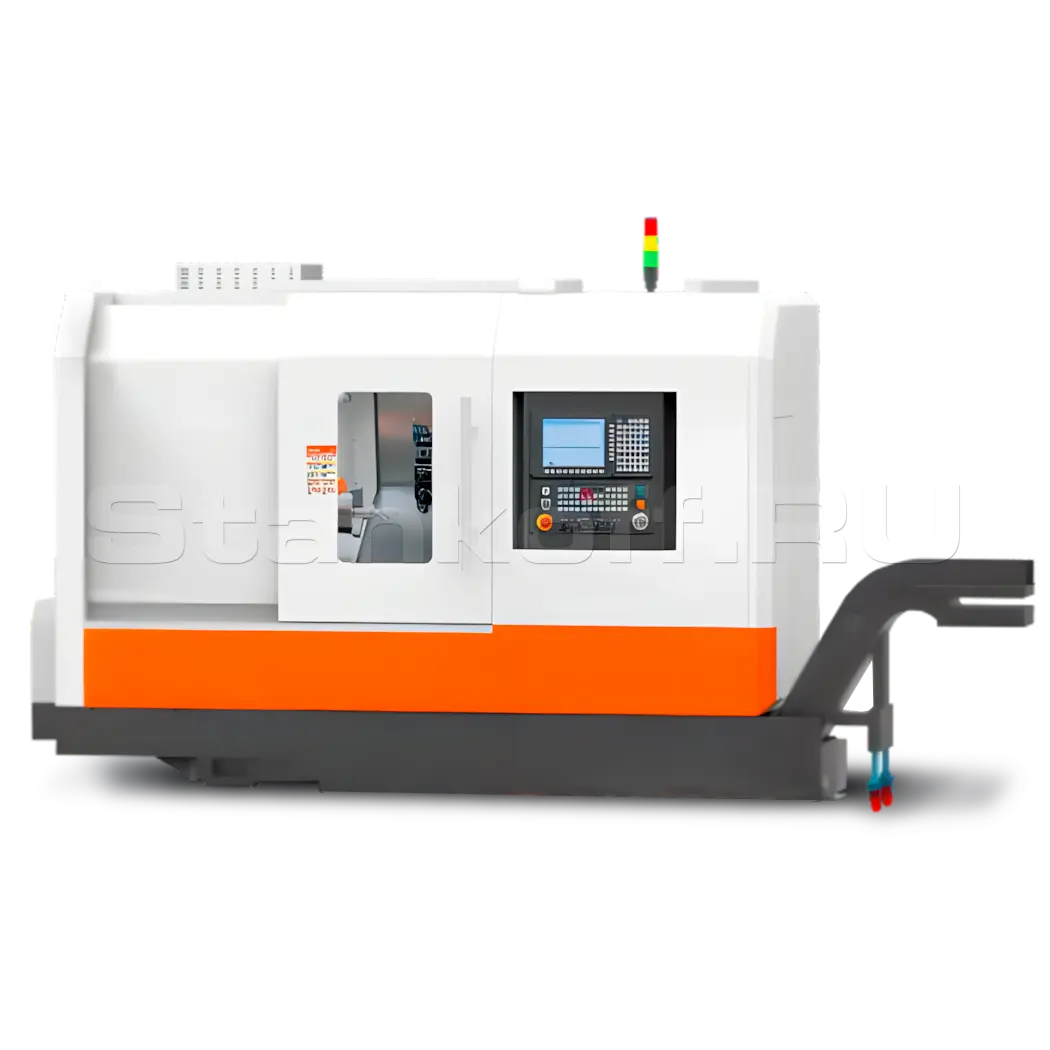

Кабинетная защита

Кабинетное ограждение защищает оператора во время работы, снижая риск контакта с подвижными узлами станка, отлетающей стружкой, СОЖ и маслом. Для дополнительной безопасности станок оснащен концевым датчиком, который предотвращает запуск оборудования при открытой дверце ограждения.

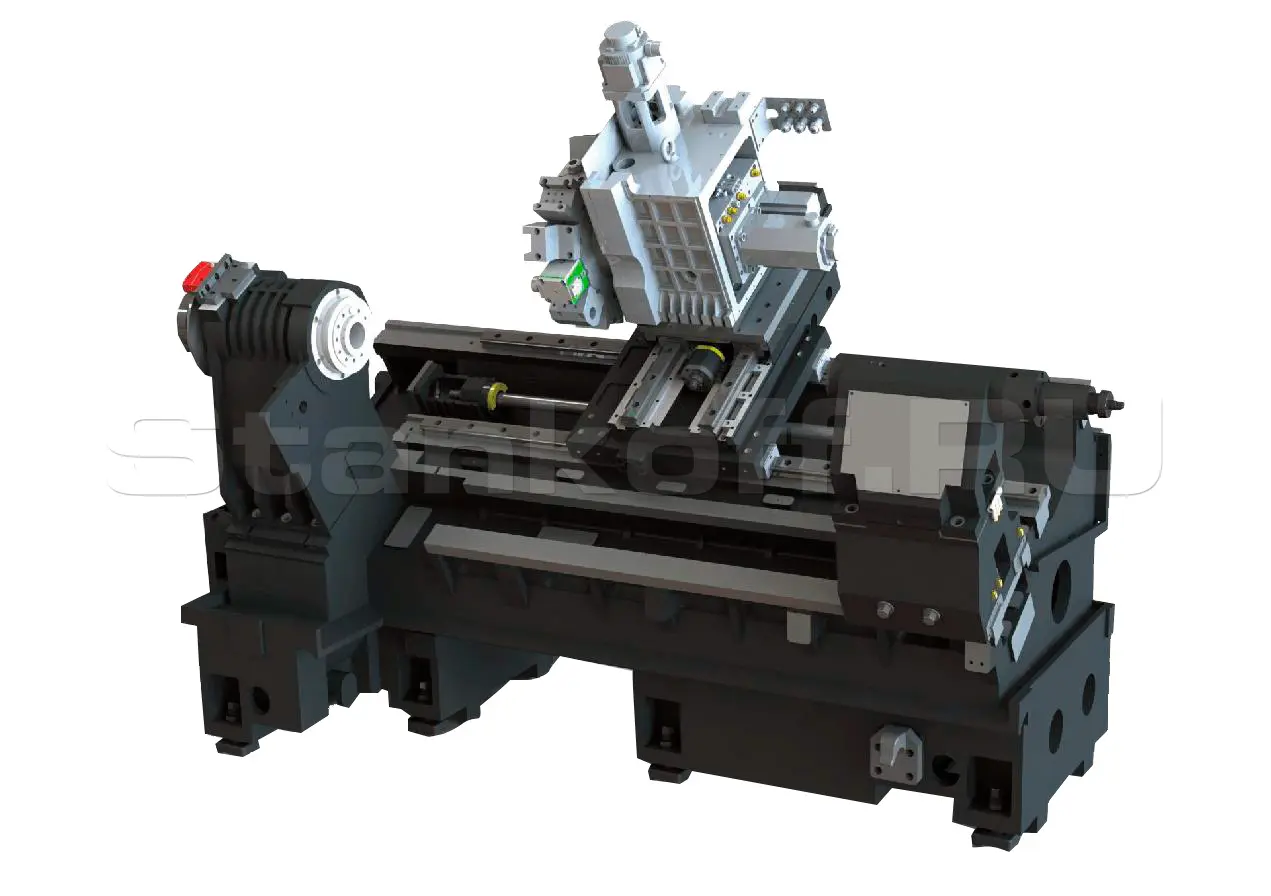

Станина выполнена с наклоном 30°. Такая конструкция повышает жесткость и устойчивость станка, способствует снижению вибраций в процессе обработки, а также делает оборудование более компактным. Наклонная компоновка дополнительно облегчает удаление стружки и упрощает обслуживание рабочей зоны.

Система ЧПУ SYNTEC22

Система ЧПУ SYNTEC 22 предназначена для управления токарно-фрезерными центрами с приводным инструментом и осями Y и C. Четырёхосевое управление и шинная связь с сервоприводами обеспечивают точное согласованное перемещение, быстрое позиционирование шпинделя и стабильное выполнение токарных, сверлильных и фрезерных операций.

Обработка с управлением по оси Y

Расширяет возможности токарно-фрезерного станка: позволяет выполнять фрезерование, сверление, обработку канавок и внецентровых отверстий за один установ.
Ось Y обеспечивает точную обработку плоских поверхностей и канавок без полярной интерполяции, исключая выступы, недорезы и погрешности профиля.

Характеристики

Основные характеристики
Система ЧПУ	SYNTEC22
Максимальный диаметр заготовки над станиной, мм	690
Максимальный диаметр заготовки над суппортом, мм	380
Максимальная длина точения, мм	930
Максимальный диаметр точения, мм	380
Главный шпиндель
Диаметр отверстия шпинделя, мм	79
Торец шпинделя	A2-6
Скорость шпинделя, об/мин	4000
Мощность шпинделя, кВт	15
Патрон шпинделя, дюйм	10
Крутящий момент по оси X, Нм	15
Крутящий момент по оси Y, Нм	10
Крутящий момент по оси Z, Нм	15
Крутящий момент приводного инструмента, Нм	10
Крутящий момент шпинделя, Нм	206
Перемещения
Угол наклона станины, °	30
Ширина направляющих X/Z, мм	45
Перемещение по оси X, мм	235
Перемещение по оси Y, мм	±45
Перемещение по оси Z, мм	980
Быстрые перемещения по осям X/Y/Z, мм/мин	18000/6000/18000
ШВП оси X, мм	3210
ШВП оси Z, мм	4010
Револьверная голова
Тип револьверной головы	BMT45
Количество инструментальных позиций, шт	12
Максимальный размер державки резца, мм	25 × 25
Сечение хвостовиков инструмента, мм	Ø32
Размер инструментального диска, мм	Ø330
Задняя бабка
Конус	МТ5
Перемещение задней бабки, мм	1000
Диаметр пиноли задней бабки, мм	80
Ход пиноли задней бабки, мм	80
Параметры точности
Точность позиционирования по осям X/Y/Z, мм	0,01/0,008/0,01
Точность повторного позиционирования по осям X/Y/Z, мм	0,005/0,005/0,005
Прочее
Мощность двигателя насоса СОЖ, кВт	0,45
Напряжение питания, В	380
Частота, Гц	50
Потребляемая мощность станка, кВа	27
Габариты
Длина, мм	3300
Ширина, мм	2170
Высота, мм	2200
Вес станка, кг	4500
