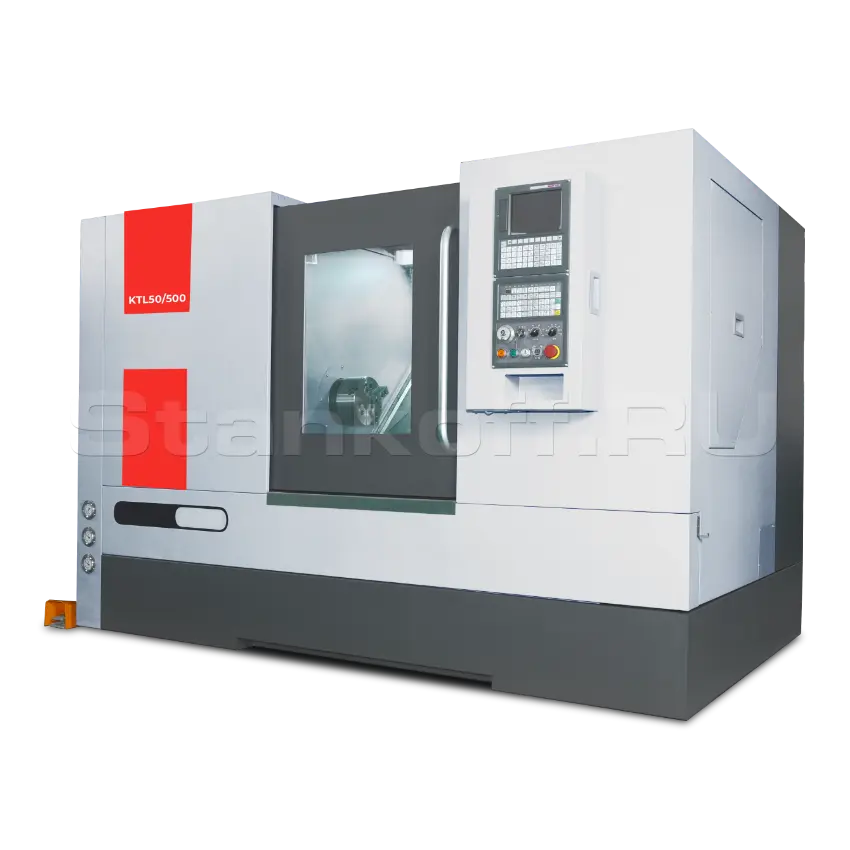

Токарный станок с ЧПУ и наклонной станиной KTL50/500

Name: Токарный станок с ЧПУ и наклонной станиной KTL50/500
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул KTL50/500

Максимальный диаметр устанавливаемой заготовки над станиной, мм	500
Максимальный диаметр устанавливаемой заготовки над суппортом, мм	320
Максимальный диаметр обработки, мм	320
Максимальная длина обработки, мм	480
Тип станины, тип	Цельнолитая, чугунная
Шпиндель
Фланец шпинделя, тип	A2-6
Диаметр отверстия в шпинделе, мм	65
Диаметр обрабатываемого прутка, мм	52
Диаметр патрона, мм	200 (8”)
Максимальные обороты шпинделя, об/мин	50–4 500
Перемещения
Перемещение по оси X, мм	180
Перемещение по оси Z, мм	560
Скорость быстрых перемещений по осям X/Z, м/мин	24 / 30
Мощность двигателя по оси X, кВт	1,8
Мощность двигателя по оси Z, кВт	1,8
Инструментальная система
Количество инструмента в револьверной головке, шт.	8
Сечение инструмента, мм × мм	25 × 25, ø 40
Точность
Точность позиционирования по осям X/Z, мм	0,008
Повторяемость по осям X/Z, мм	0,004
Мощность
Мощность электродвигателя главного привода, кВт	11/15
Давление помпы подачи СОЖ, бар	3
Задняя бабка
Перемещение задней бабки, мм	450
Конус пиноли задней бабки, тип	МТ5
Энергопотребление
Напряжение сети, В	380 ± 5%
Частота тока, Гц	50
Габаритные размеры
Габаритные размеры с транспортером стружки (Д × Ш × В), мм	2 275 × 1 625 × 1 825
Масса, кг	3 650

Все характеристики

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Удобное управление и настройка программ — система ЧПУ FANUC PLUS 0i-MF Type 5 на русском языке.
Стабильная обработка заготовок из разных материалов — главный двигатель мощностью 11/15 кВт.
Более тихая и плавная работа шпинделя — передача крутящего момента через ремень.
Возможность обработки крупных деталей — диаметр над станиной 500 мм.
Подходит для серийной работы с прутковыми заготовками — диаметр прутка до 52 мм.
Позволяет изготавливать широкий спектр токарных деталей — длина обработки 480 мм.

Комплектующие

Система ЧПУ	FANUC 0i-TF Plus(5) (Япония)
Приводы по осям X/Z	FANUC (Япония)
Главный двигатель	FANUC (Япония)
Шпиндель	Тайвань
Подшипники шпинделя	NSK (Япония)
ШВП по осям X/Z	THK (Япония)
Линейные направляющие качения роликового типа по осям X/Z	THK (Япония)
Револьверная головка	Тайвань
Гидравлическая задняя бабка	Китай
Автоматическая система смазки	Китай
Транспортер удаления стружки	Китай

Конструктивные рособенности

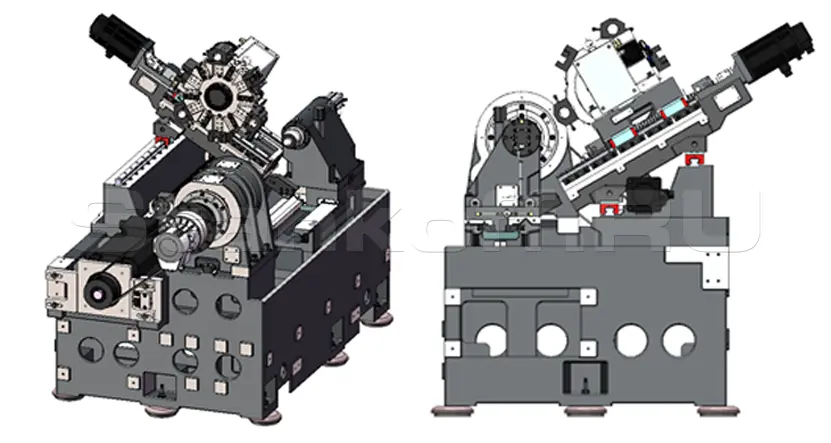

Цельнолитая чугунная станина

Станина токарного центра выполнена из модифицированного чугуна HT300. Литая конструкция с усиленными внутренними рёбрами жёсткости и толщиной стенок 30 мм обеспечивает высокую устойчивость, снижает вибрации и повышает точность обработки.

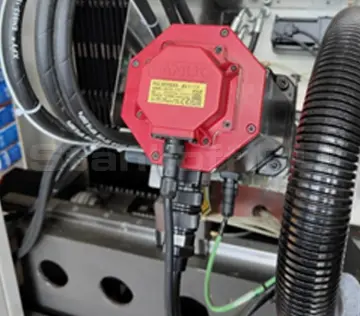

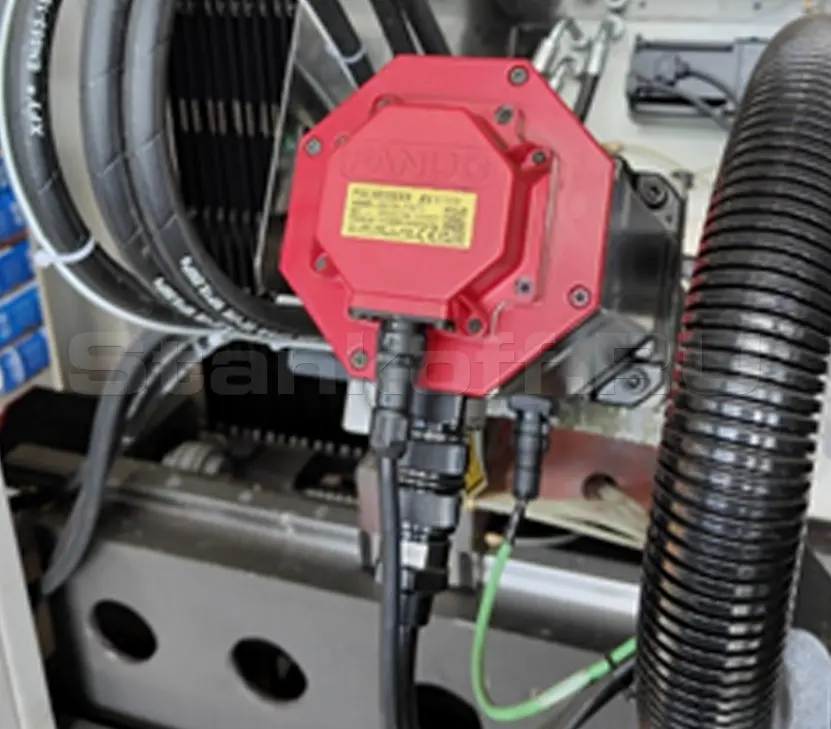

Главный двигатель

Установлены главный двигатель и приводы подач по осям X/Z производства FANUC.
Главный двигатель мощностью 11/15 кВт передаёт крутящий момент на шпиндель через клиноремённую передачу, что снижает уровень шума при работе. Бесступенчатая регулировка скорости шпинделя позволяет точно подбирать режим обработки и получать стабильное качество поверхности.
Оригинальные приводы подач FANUC обеспечивают плавное и надёжное перемещение по осям X/Z со скоростью 24/30 м/мин и дискретностью позиционирования 0,001 мм.

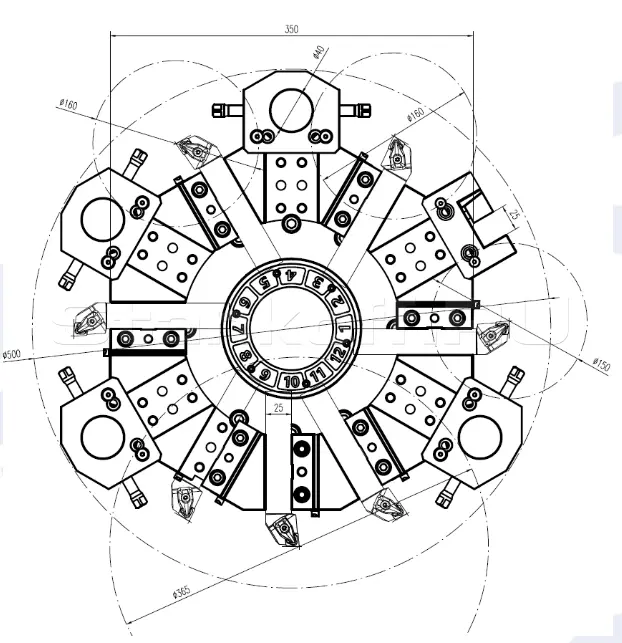

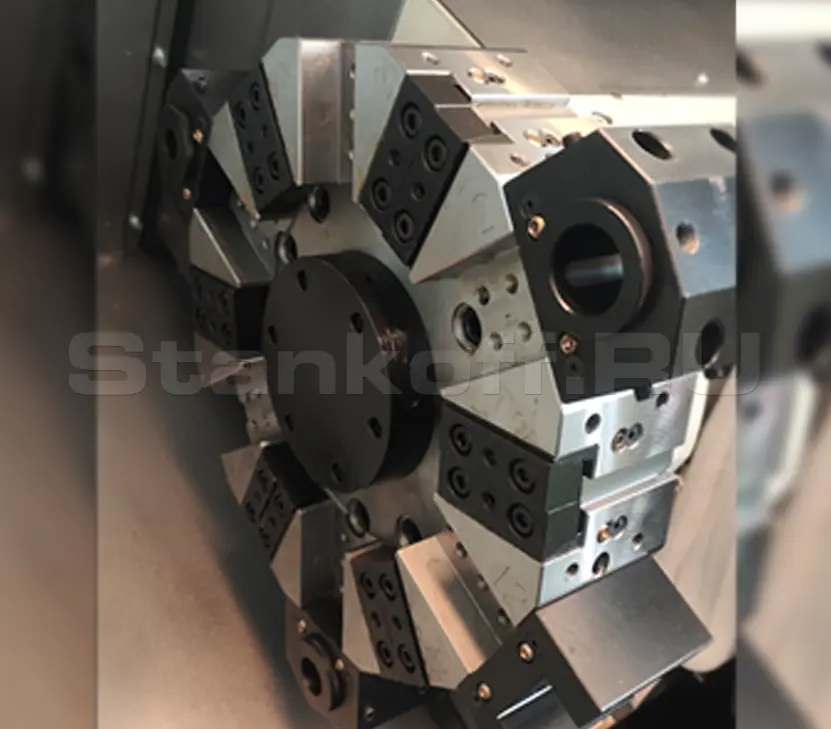

Револьверная голова на 8 позиций

Рассчитана на инструмент сечением 25 × 25 мм и расточной инструмент диаметром до 40 мм. Револьверная голова обеспечивает точное позиционирование инструмента, жёсткость при обработке и стабильное качество точения. Подача СОЖ через револьверную головку улучшает охлаждение зоны резания, снижает износ инструмента и повышает его ресурс. На станке установлена помпа подачи СОЖ давлением 3 бара.

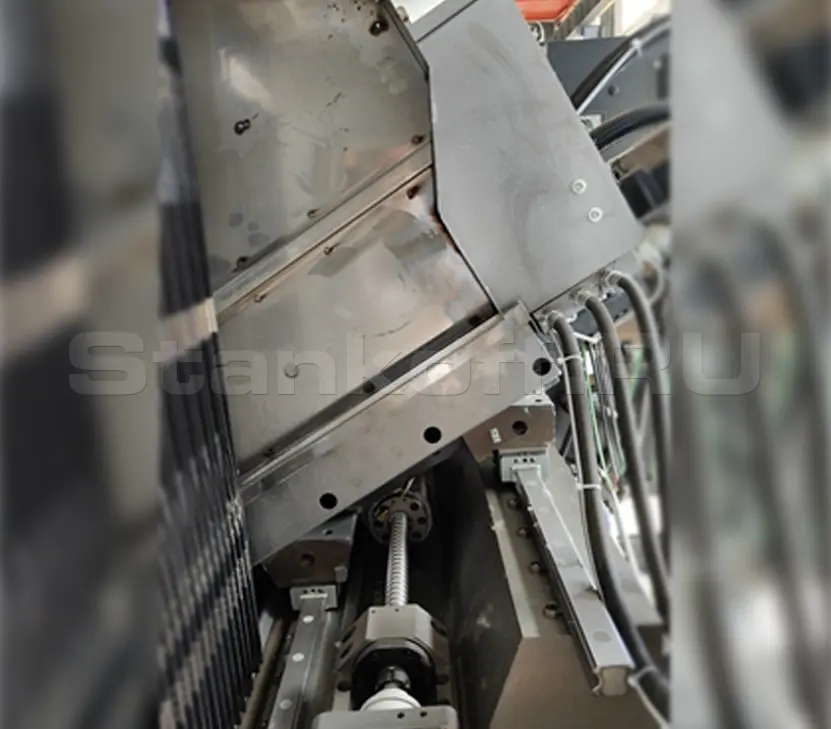

Роликовые линейные направляющие

По осям X/Z установлены роликовые линейные направляющие качения THK японского производства. Направляющие шириной 35 мм обеспечивают высокую точность и скорость перемещения, а также повышенную жёсткость узлов.
Такая конструкция снижает влияние вибраций и деформаций при интенсивной обработке, что способствует стабильной точности и качеству работы токарного центра.

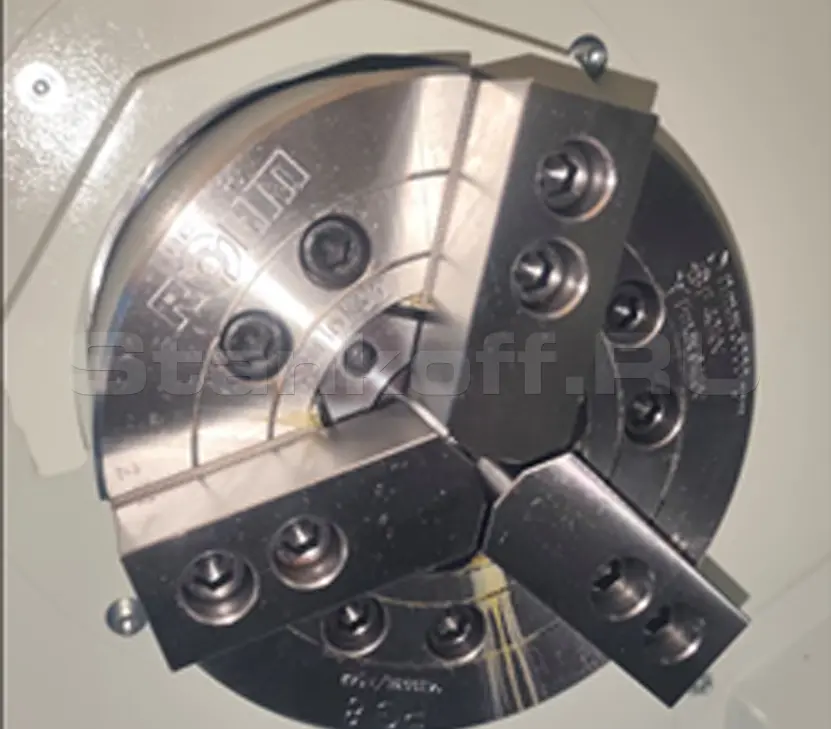

3-кулачковый гидравлический патрон

Центр оснащён гидравлическим 3-кулачковым патроном 8” диаметром 200 мм с проходным отверстием.
Патрон обеспечивает надёжную фиксацию заготовки и позволяет обрабатывать пруток диаметром до 52 мм. В комплект входят мягкие и калёные кулачки для работы с разными типами заготовок.

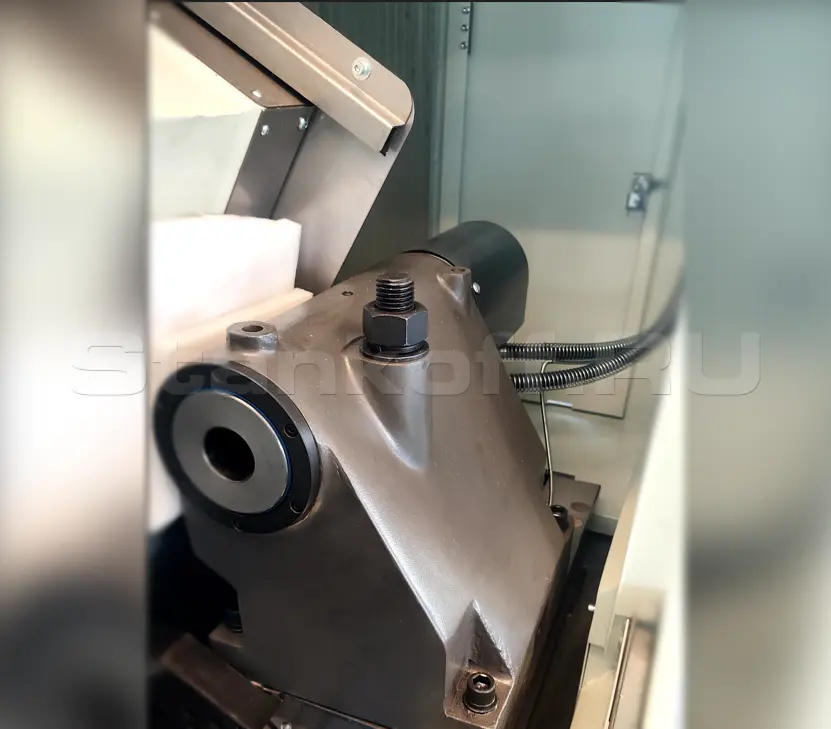

Гидравлическая задняя бабка

Станок оснащён гидравлической задней бабкой, которая перемещается по роликовым направляющим качения. Такая конструкция обеспечивает плавный ход, точное позиционирование и надёжную поддержку длинных заготовок при обработке.
Управление перемещением задней бабки возможно через систему ЧПУ или с помощью педали, что повышает удобство работы оператора.

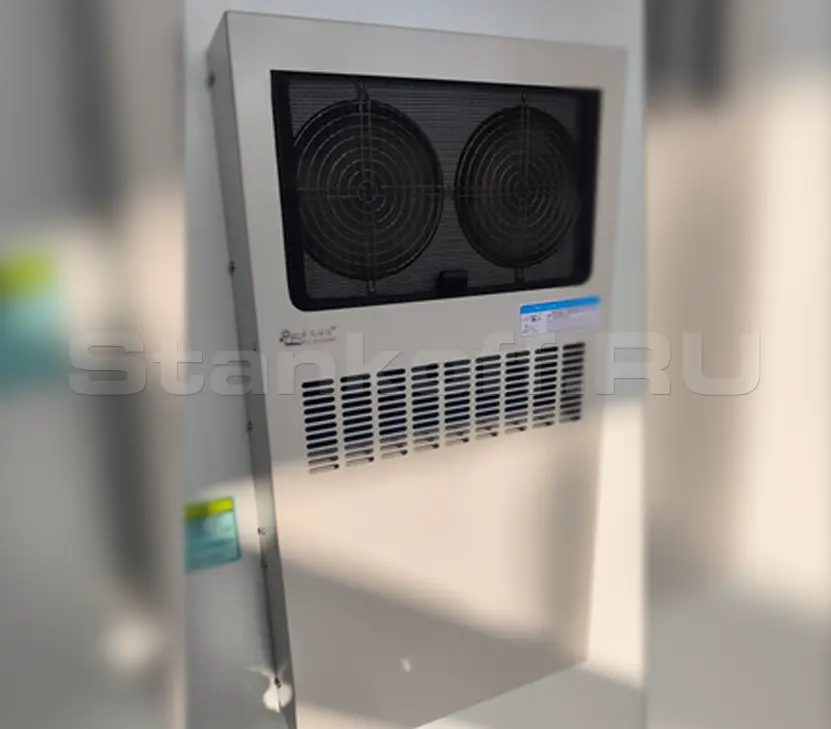

Электрошкаф

Электрошкаф станка оснащён теплообменником, который поддерживает стабильную температуру компонентов системы управления при интенсивной работе оборудования.
Он защищает электронику от перегрева, компенсирует температурные перепады в цехе и обеспечивает надёжную работу станка в двух- и трёхсменном режиме.

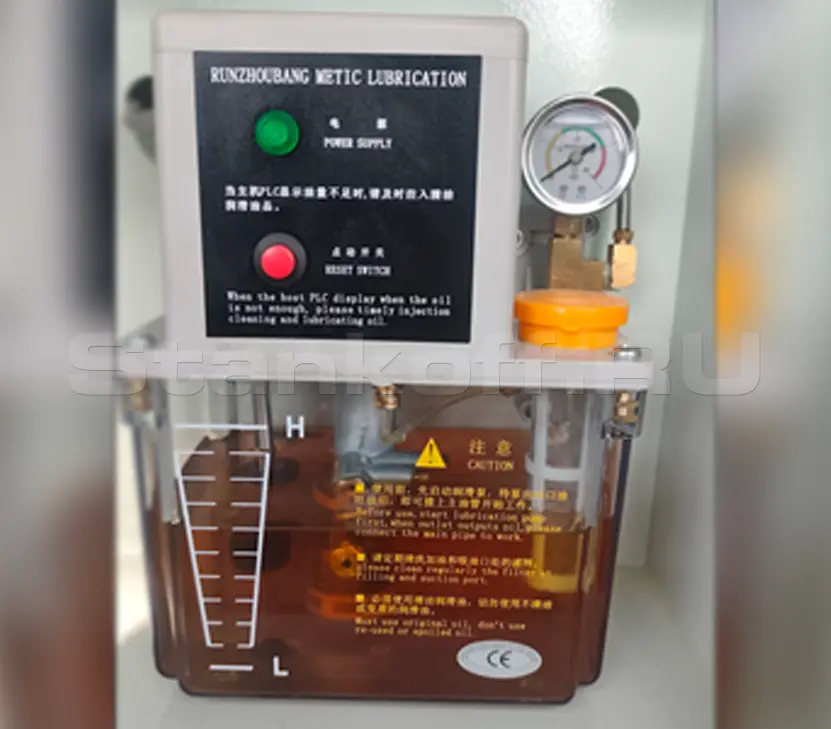

Автоматическая система смазки

Станок оснащён автоматической централизованной системой смазки, которая своевременно подаёт смазку к основным подвижным узлам — направляющим и ШВП.
Это снижает износ компонентов, продлевает срок их службы и повышает стабильность работы оборудования при длительной эксплуатации.

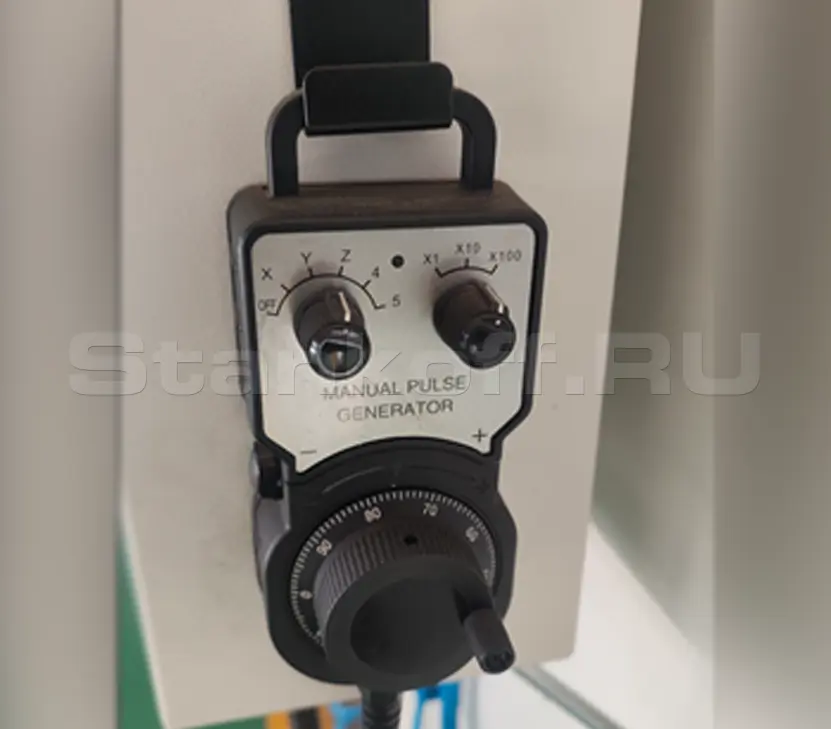

Маховик перемещений по осям (MPG)

Станок оснащён переносным пультом управления с маховичком MPG для ручного перемещения рабочих органов по осям.
Маховик упрощает наладку, ускоряет позиционирование узлов и повышает удобство работы оператора при настройке станка.

Электрошкаф

Электрошкаф станка выполнен в соответствии со стандартами CE, что подтверждает соответствие основным требованиям безопасности и качества, применяемым в Европейском союзе.
В составе электрошкафа используются компоненты Siemens, LG и Schneider, обеспечивающие надёжную работу электрической системы и стабильное управление оборудованием.

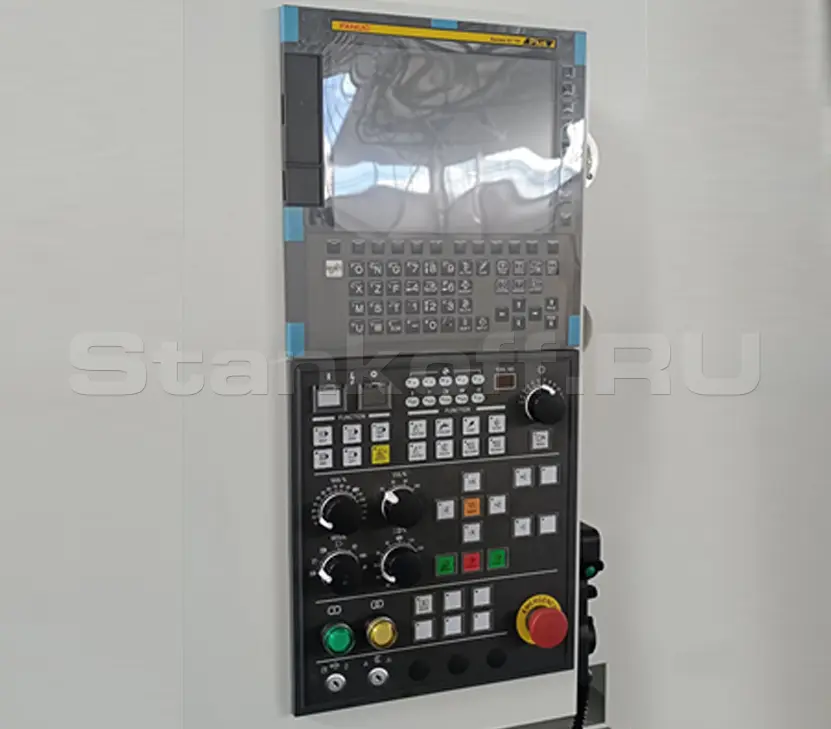

Система ЧПУ FANUC 0i-TF Plus (type 5)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.

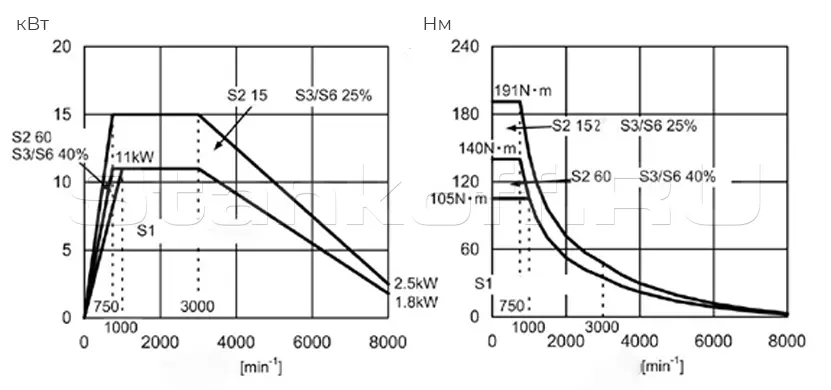

Диаграмма мощности и крутящего момента шпинделя

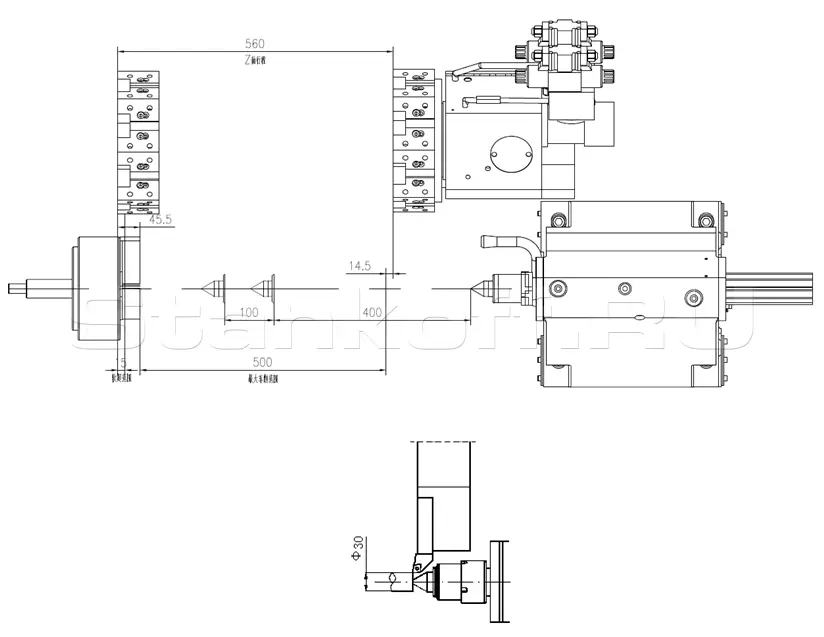

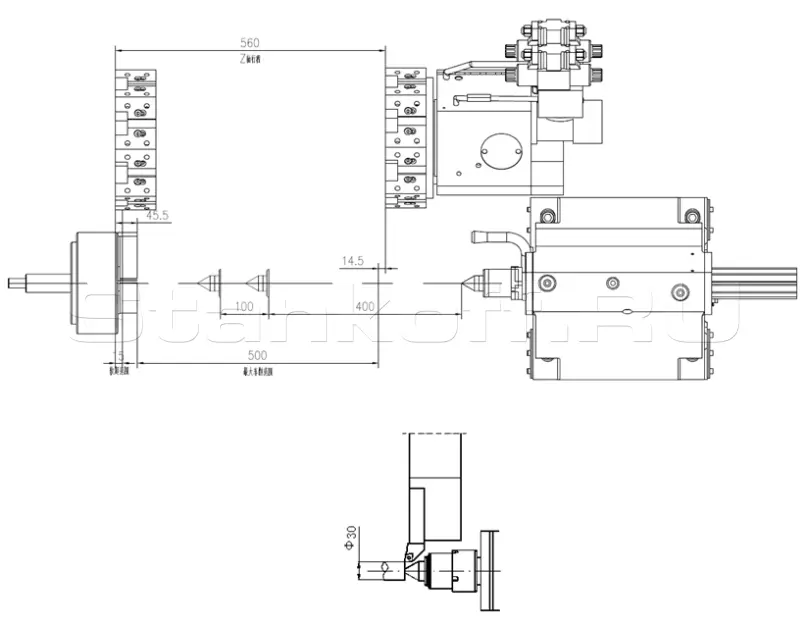

Рабочая зона

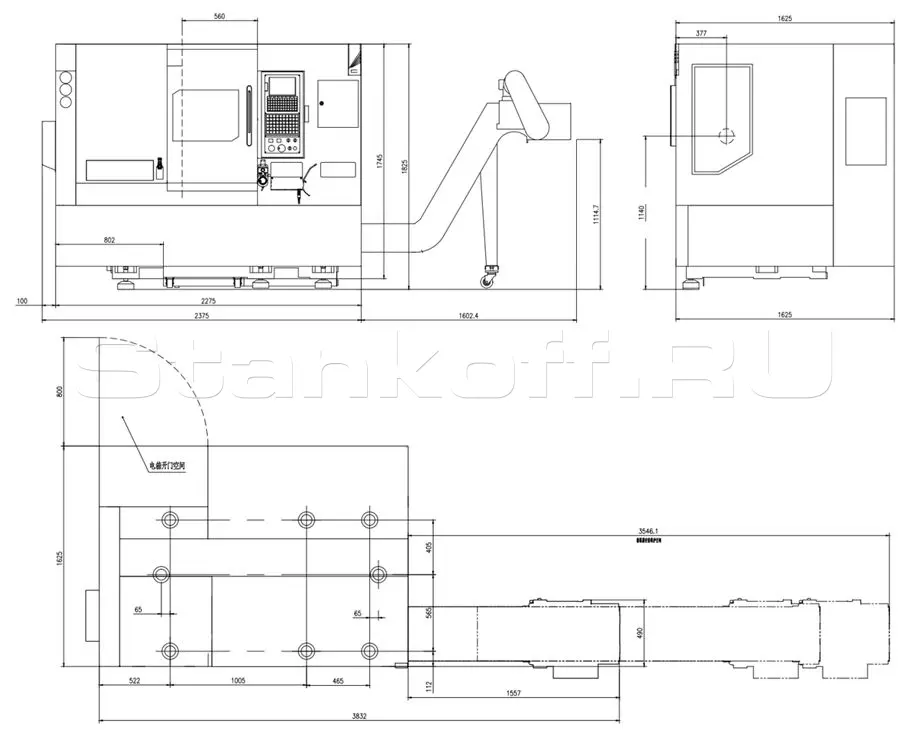

Габариты

Комплектация

Система ЧПУ FANUC 0i-TF Plus (5), MPG пульт, русский язык
Шпиндель А2-6, отверстие 65 мм
Бесступенчатое регулирование скорости вращения шпинделя
Мощность главного привода 11/15 кВт, FANUC
Двигатели перемещений по осям X/Z, FANUC
Линейные направляющие качения и ШВП по осям X/Z, THK (Япония)
3-кулачковый полый гидравлический патрон ø 200 (8”) с полым цилиндром, диаметр обрабатываемого прутка ø 52 мм
Комплект мягких кулачков
Комплект каленых кулачков 8-ми позиционная гидравлическая револьверная головка
Блок стационарный для наружных державок - 6 шт
Блок стационарный для торцевого инструмента - 2 шт
Блок стационарный для расточного инструмента - 4 шт
Комплект переходных втулок ø32 - 1шт., ø25 - 1 шт., ø 20/ - 1 шт
Система подачи СОЖ через револьвер
Помпа подачи СОЖ 3 бар
Интерфейс подключения податчика прутка
Гидравлическая задняя бабка
Гидростанция
Вращающийся задний центр
Теплообменник электрошкафа
Транспортер удаления стружки с тележкой
Магнитный выключатель открытия двери
Основные компоненты электрошкафа Siemens/LG/ Schneider
LED освещение рабочей зоны
Трехцветная сигнальная лампа
Трансформатор 380В, 50ГЦ
Кабинетная защита зоны резания
Автоматическая система смазки
Комплект опор для монтажа станка
Руководство по эксплуатации на русском языке

Дополнительные опции

Уловитель и конвейер готовых деталей

Позволяет увеличить производительность за счёт автоматизированного улавливания деталей, тем самым сокращая время простоя на изъятие готовой детали оператором.

Система измерения инструмента

Позволяет измерить/контролировать размер инструмента перед обработкой, а так же вести мониторинг износа или поломки инструмента в процессе обработки. Система полностью исключает из технологического процесса простои станков и брак, связанные с погрешностями при выполнении наладки и контроля инструмента вручную.

Барфидер

Оборудование для автоматической подачи прутковых заготовок в зону обработки. Оно позволяет станку работать в непрерывном режиме, повышая производительность на 30–50% и снижая трудозатраты.

Характеристики

Максимальный диаметр устанавливаемой заготовки над станиной, мм	500
Максимальный диаметр устанавливаемой заготовки над суппортом, мм	320
Максимальный диаметр обработки, мм	320
Максимальная длина обработки, мм	480
Тип станины, тип	Цельнолитая, чугунная
Шпиндель
Фланец шпинделя, тип	A2-6
Диаметр отверстия в шпинделе, мм	65
Диаметр обрабатываемого прутка, мм	52
Диаметр патрона, мм	200 (8”)
Максимальные обороты шпинделя, об/мин	50–4 500
Перемещения
Перемещение по оси X, мм	180
Перемещение по оси Z, мм	560
Скорость быстрых перемещений по осям X/Z, м/мин	24 / 30
Мощность двигателя по оси X, кВт	1,8
Мощность двигателя по оси Z, кВт	1,8
Инструментальная система
Количество инструмента в револьверной головке, шт.	8
Сечение инструмента, мм × мм	25 × 25, ø 40
Точность
Точность позиционирования по осям X/Z, мм	0,008
Повторяемость по осям X/Z, мм	0,004
Мощность
Мощность электродвигателя главного привода, кВт	11/15
Давление помпы подачи СОЖ, бар	3
Задняя бабка
Перемещение задней бабки, мм	450
Конус пиноли задней бабки, тип	МТ5
Энергопотребление
Напряжение сети, В	380 ± 5%
Частота тока, Гц	50
Габаритные размеры
Габаритные размеры с транспортером стружки (Д × Ш × В), мм	2 275 × 1 625 × 1 825
Масса, кг	3 650
