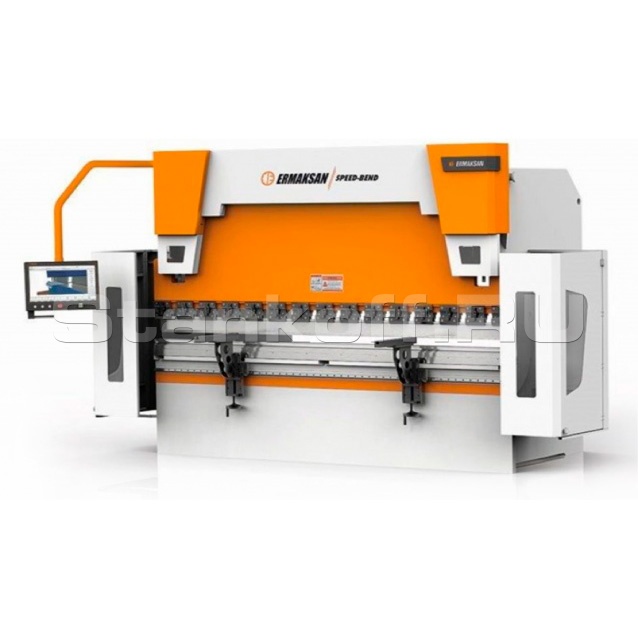

Пресс листогибочный гидравлический Speed Bend 100/3100 6 осей
Краткие характеристики
- Артикул
- Speed Bend 100/3100 6 осей
- Усилие, тонн
- 100
- Длина гиба, мм
- 3100
- Расстояние между колоннами, мм
- 2600
- Глубина зева, мм
- 410
- Максимальное раскрытие, мм
- 530
Конструктив
Станки листогибочные с ЧПУ SPEED BEND оснащены новейшими системами (электронной и гидравлической) за счет чего обеспечивается более высокая скорость работы и повторяемость.
Электронно-регулируемые гидроклапаны установленные на прессе, обеспечивают возможность высокоточного регулирования основных параметров гидропривода и жесткие циклы управления. Также все ответственные детали пресса выполнены со сверхпрецизионной точностью, что в конечном итоге сказывается на высоком качестве и точности гибки.
Гибочный пресс опционально сконфигурирован так, что закрывает 90% всех задач гибки. Имеет - 4 оси заднего упора, что упрощает настройку под геометрию детали, даёт возможность выполнять сложные гибы. Моторизированное бомбирование увеличивает скорость настройки на другие толщины листа.

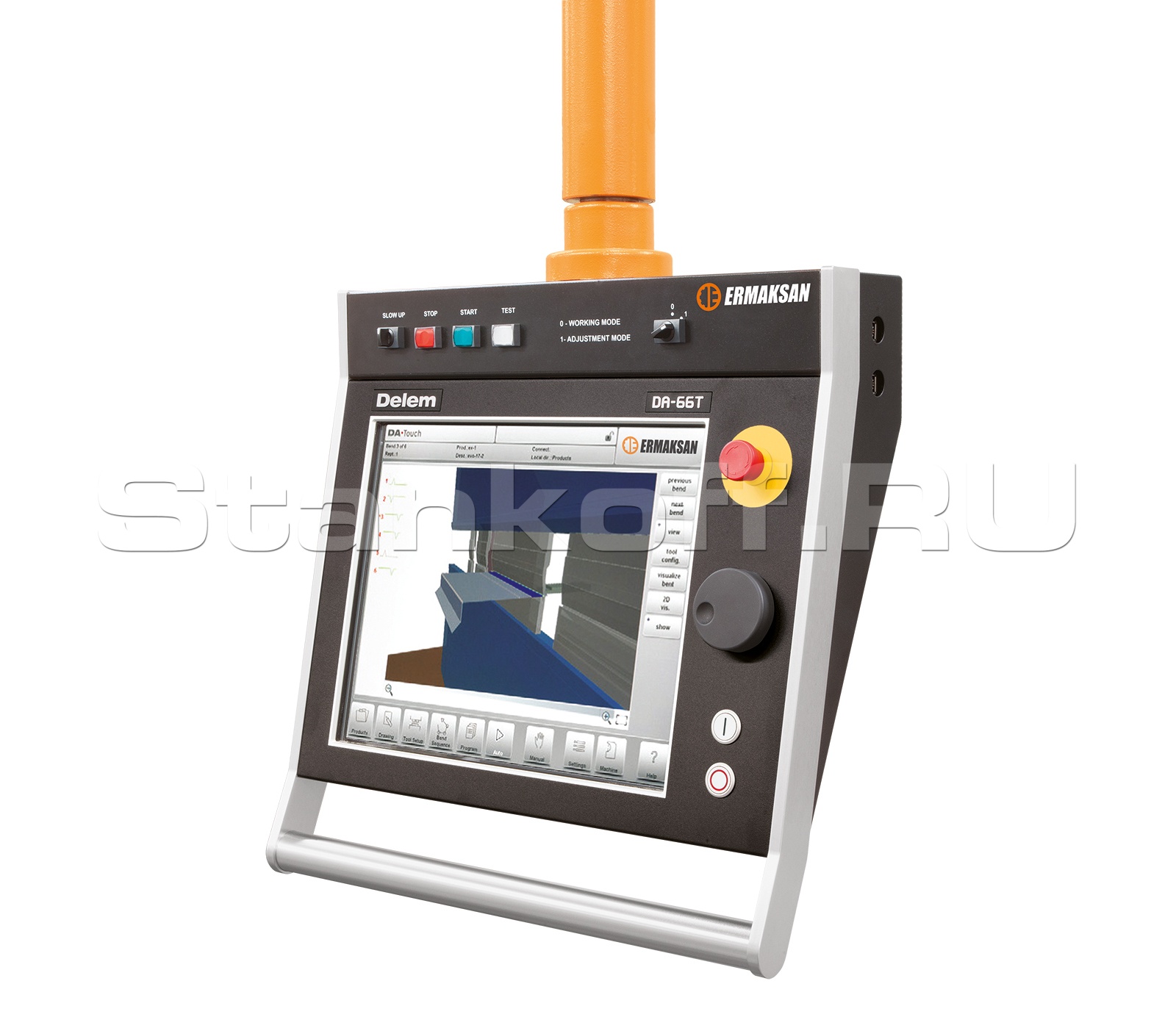

Контроллер Delem DA-66T 2D
Самое современное ЧПУ DA-Touch создает следующий уровень эффективности программирования, работы и контроля листогибочных прессов. Продуманные алгоритмы управления упрощают процесс создания программ и минимизируют время настройки пресса.
Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного останова, маховик, кнопки пуска и останова.
Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного останова, маховик, кнопки пуска и останова.
Основные функции контроллера:
- Встроенная ОС Windows® в режиме реального времени
- Многозадачная среда
- Мгновенное закрытие
- Поддержка Delem Modusys
Электрические / интерфейсные свойства:
- Электропитание: 24 В
- Шина Modusys HSB
- Порт RS232 (2x)
- Сетевой интерфейс (100Mb / 10Mb)
- USB-порт – 2 шт
- Интерфейс SafetyPLC
- Интерфейс передачи данных
- Интерфейс управления углом
Функции контроля:
- Серво / 2-ступенчатое управление мощностью переменного тока
- Unipolair / управление преобразователем частоты
- Управление клапаном прямого давления
- Прямой пропорциональный клапан Y1, Y2
- Прямое управление бомбированием
- Тандемная операция
Программирование:
- Алфавитно-цифровое обозначение деталей
- Программирование и визуализация в реальном масштабе и времени
- Автоматический расчет последовательности гибки
- Легкая графическая смена последовательности и перемещений
- Программирование программ Hemmed
- Таблица страниц на странице
- Выбор детали и инструментов
- Программируемые свойства материала
- Программируемая скорость осей
- Фильтр поиска деталей и инструментов
- Миллиметры / Дюймы, выбор kN / Ton
- Счетчик акций
Что можно просчитать автоматически:
- Недоступные зоны для инструментов
- Усилие гибки
- Допуск на гиб
- Компенсацию прогиба
- Развертку
- Сила крепления
- Программирование радиуса
- Таблица допусков на угловые размеры
Стандартная комплектация
- Жесткий корпус из стали ST44 A1 высокого качества
- 6-Осей; 4 оси заднего упора (X, R, Z1, Z2) управляемые от ЧПУ, перемещение происходит по линейным направляющим за счет серводвигателей переменного тока, посредствам ШВП
- Гидравлическая система HOERBIGER или Bosch-Rexroth

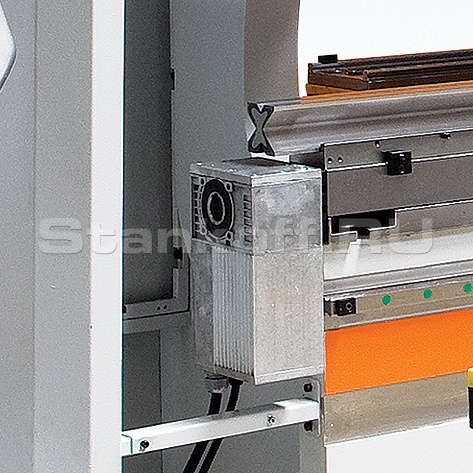

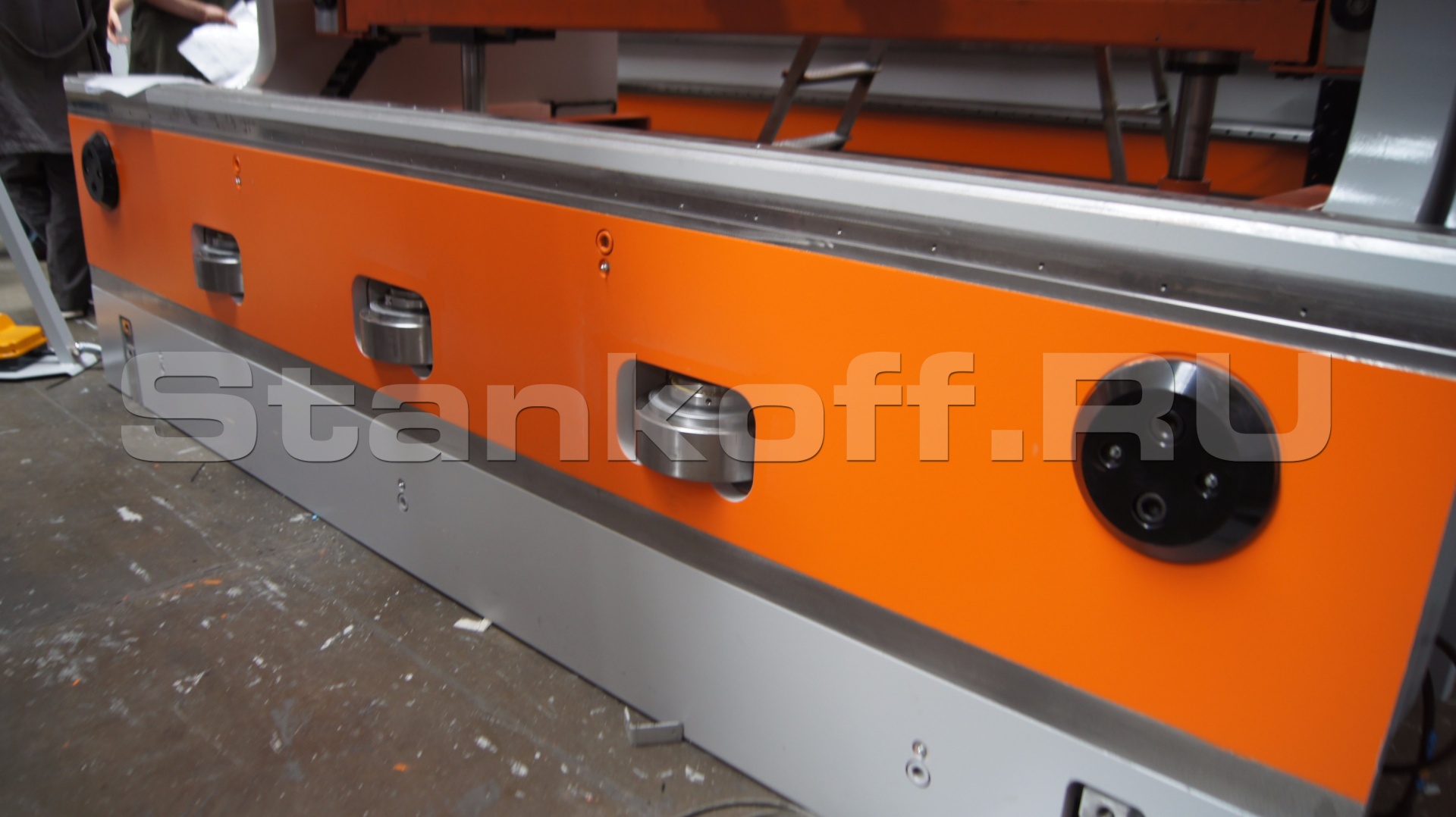

- Моторизированная система компенсации прогиба
- Закаленный, шлифованный пуансон производства компании Rolleri (Италия)

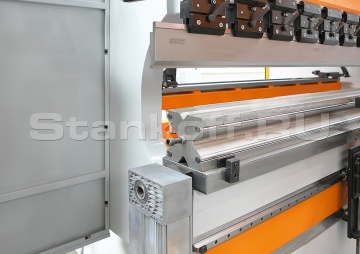

- Закаленная, шлифованная 4-х ручьевая матрица

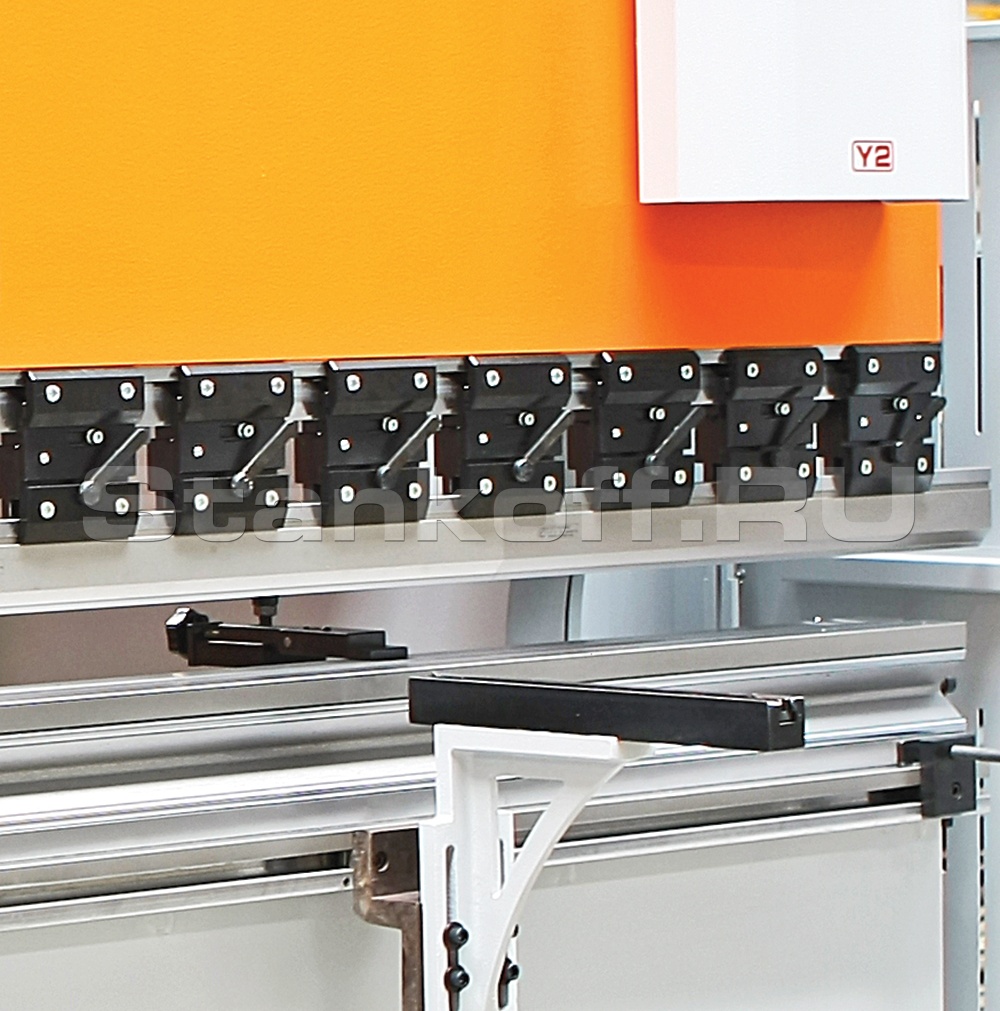

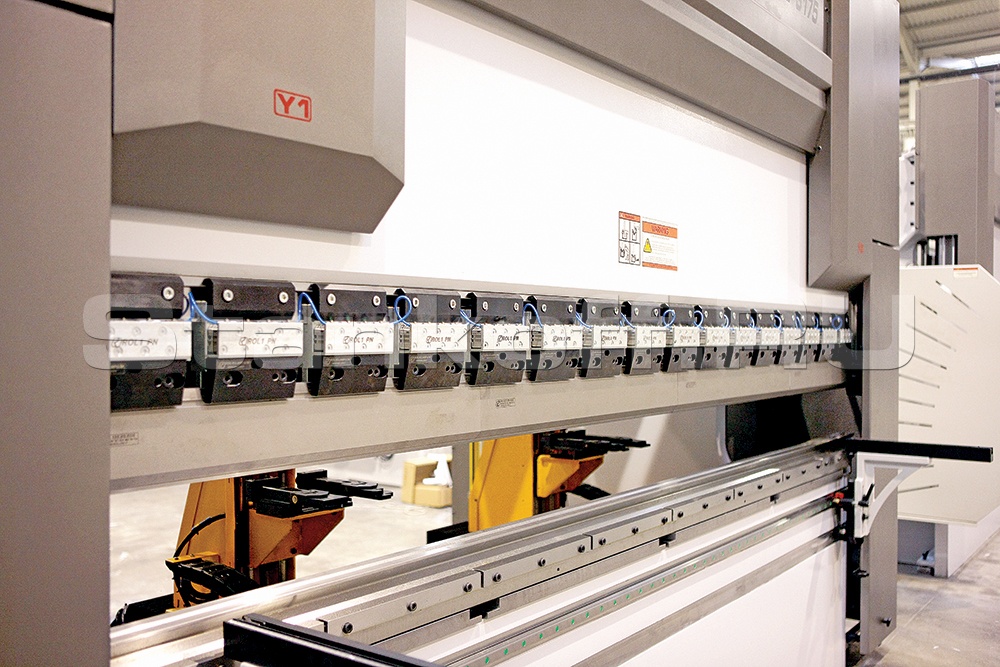

- Быстрозажимные элементы системы крепления PROMECAM - AMADA
- Предлагаются следующие контроллеры на выбор:
- ER-90 Plus 3D с цветным графическим контроллером, сенсорным экраном + автономное ПО
- CybelecModEva 15T 3D с цветной графикой + автономное ПО
- Delem DA-66T 2D с цветной графикой
- Электрическая панель с системой охлаждения, укомплектованная компонентами - SIEMENS
- Панель управления сконструирована с учетом эргономики, находится на подвижной консоли
- Задняя система защиты на фотоэлементах
- Лазерная система защиты рук оператора

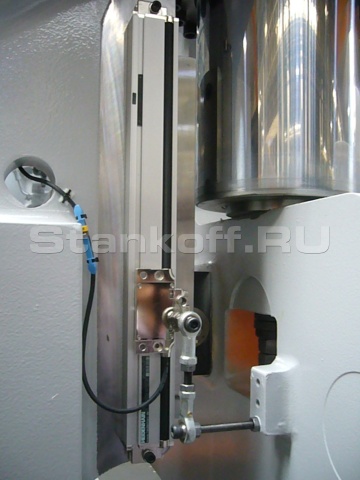

- Точность синхронизации осей Y1 + Y2 - мм 0,01, обеспечивается линейными датчиками Opkon (Турция)
- Передвижная ножная педаль
- Передние кронштейны
- Глубина зева 410мм
Дополнительная комплектация
- Графические контроллер: DelemDA-69T 3D
- Дополнительные оси заднего упора Х1 + Х2; R1 + R2
- Современная система защиты оператора SICK C4000 14 мм (+ легко программируемое ПО Sick для ПК)
- Лазерная система защиты рук оператора на уровне матрицы - LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, AKAS LASER SAFETY IILC2000 (механизированный), sick V 4000 (система камер), DSP (система лазерной защиты)
- Лазерная система измерения угла, с системой лазерной проверки Data-Mcobra Laser
- Гидравлическая система бомбирования
- Пневматическая система зажима верхнего инструмента ERMAK

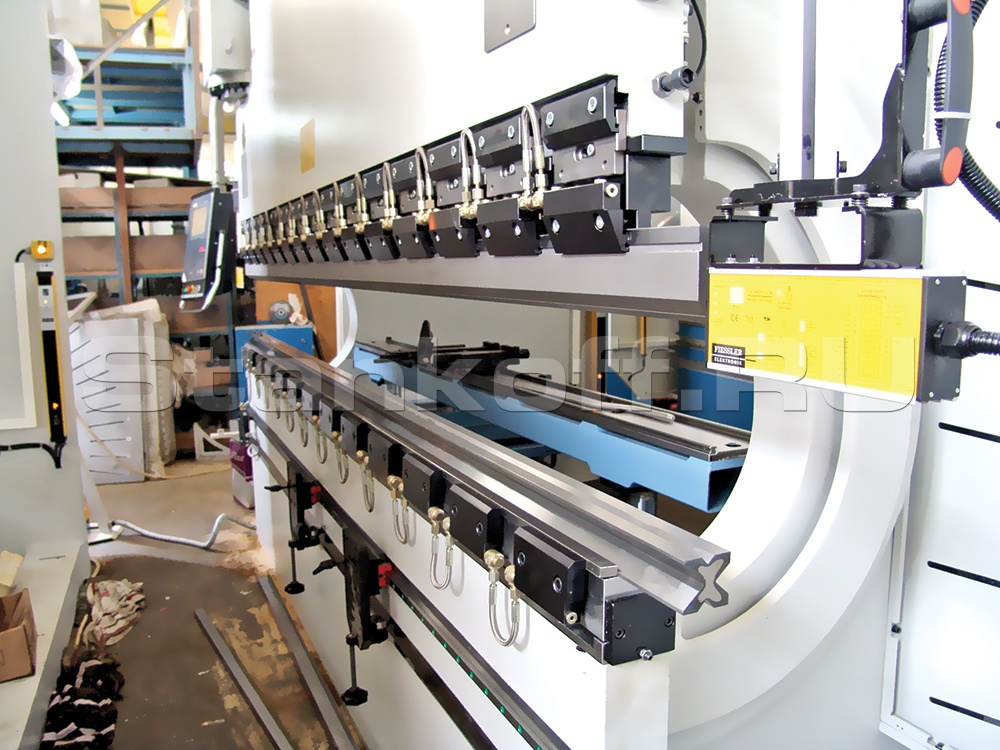

- Гидравлическая система зажима пуансона и матрицы

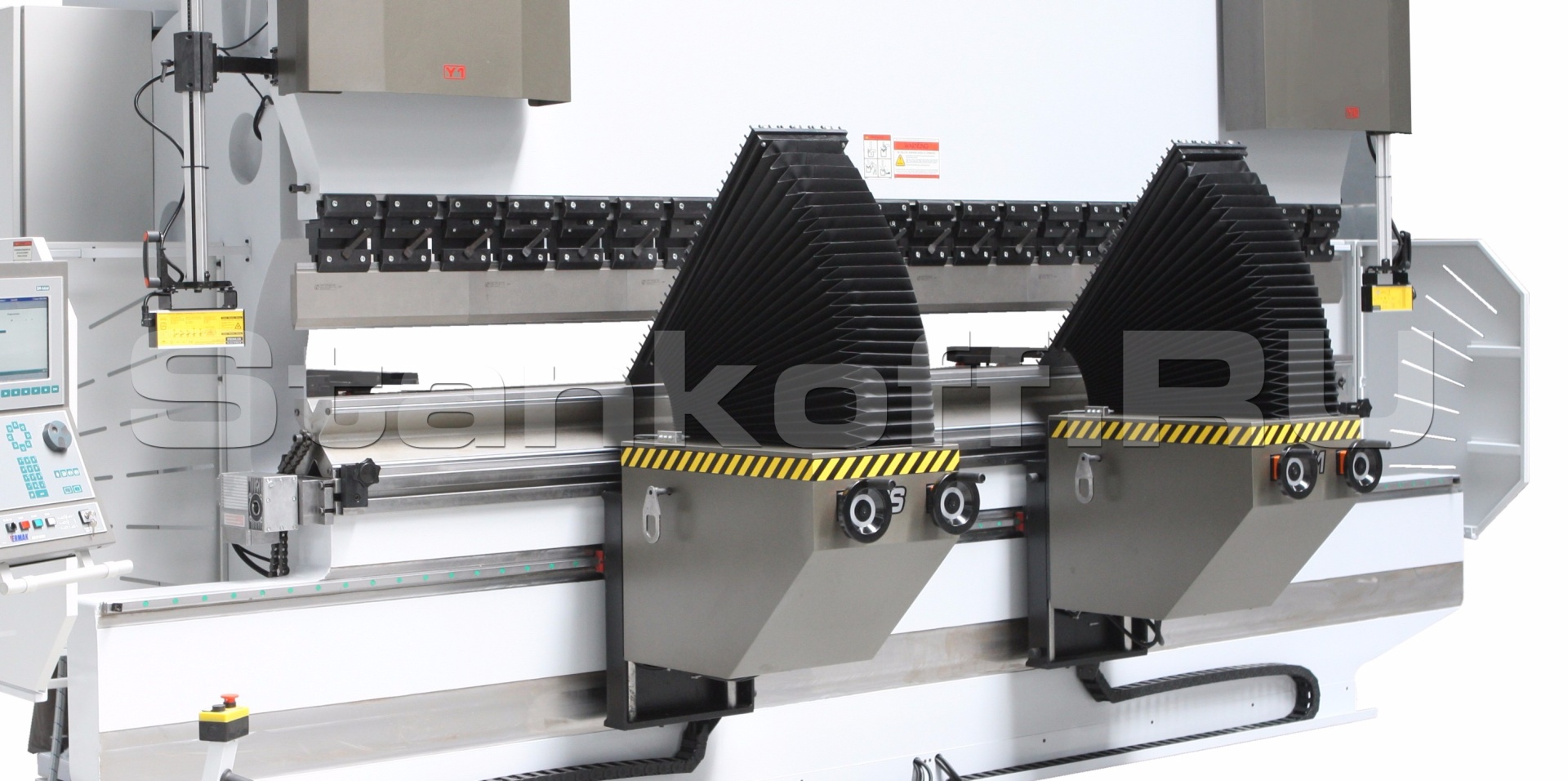

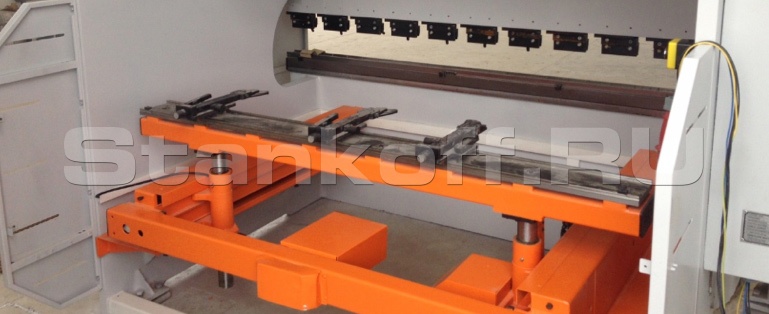

- Управляемые от ЧПУ гидравлические поддержки (оси - АР3 + AP4)
- Охлаждение или подогрев гидравлического масла
- Автоматическая система смазки
- Специальная глубина зева (500, 600, 750 мм и выше)
- Специальный инструмент
- Подготовка под тандем
- Инструментальный шкаф.

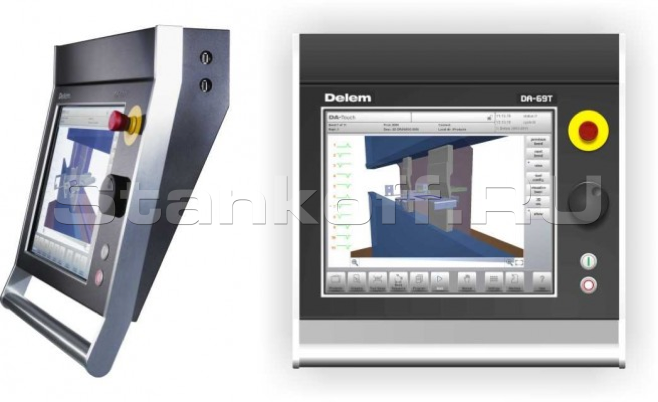

Контроллер Delem DA-69T
Сенсорный экран
Режим программирования 3D и 2D графика
3D-визуализация в моделирование
17-дюймовый цветной TFT-дисплей с высоким разрешением
Полный набор приложений для Windows
Совместимость Delem Modusys (масштабируемость и адаптивность модулей)
USB, периферийное взаимодействие
Интерфейс гибки и компенсации угла
Сетевое программное обеспечение Profile-T3D
Режим программирования 3D и 2D графика
3D-визуализация в моделирование
17-дюймовый цветной TFT-дисплей с высоким разрешением
Полный набор приложений для Windows
Совместимость Delem Modusys (масштабируемость и адаптивность модулей)
USB, периферийное взаимодействие
Интерфейс гибки и компенсации угла
Сетевое программное обеспечение Profile-T3D

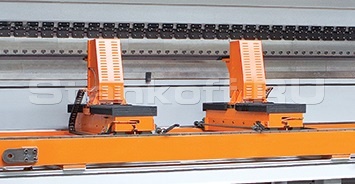

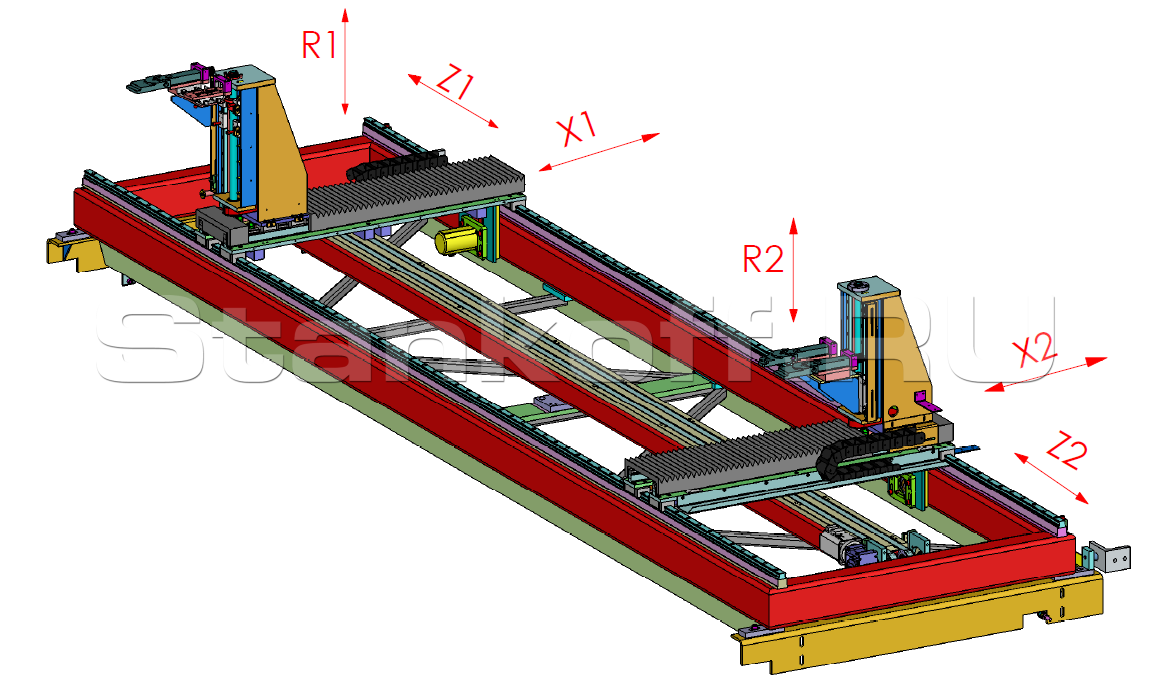

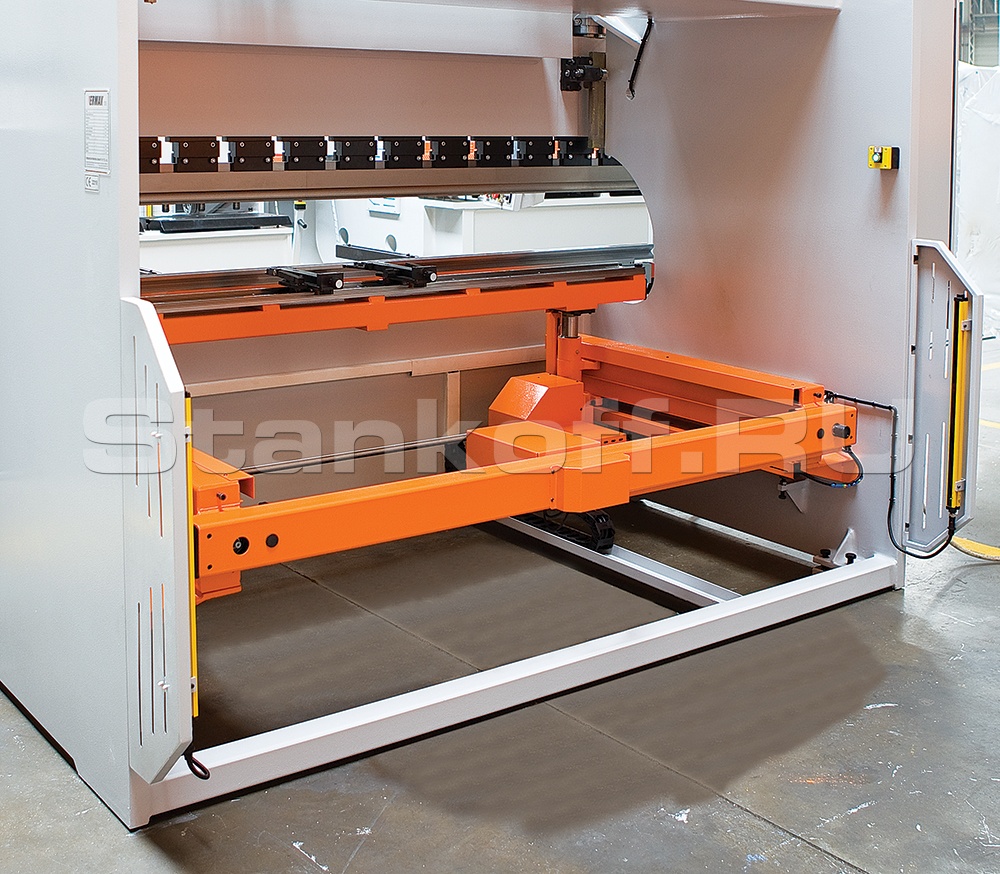

6 осевой задний упор
ТИП – ATF – 6 осевой задний упор - X1_X2; R1_R2; Z1_Z2 – в данном исполнении реализовано полностью независимое перемещение задних упоров по осям
Оси X1_X2 - независимый Х позволит установить пальцы заднего упора на разном удалении от инструмента в горизонтальной плоскости
Оси R1_R2 – независимая R позволит установить пальцы заднего упора на разном удалении от инструмента в вертикальной плоскости
Оси X1_X2 - независимый Х позволит установить пальцы заднего упора на разном удалении от инструмента в горизонтальной плоскости
Оси R1_R2 – независимая R позволит установить пальцы заднего упора на разном удалении от инструмента в вертикальной плоскости
Рекомендуемые масла для заливки в гидравлическую систему
| № пп | Наименование гидравлического масла | Марка коэффициент вязкости - Стандарт ISO VG 46 |
| 1 | ARAL | VITAN GF 46 |
| 2 | BP | HLP 46 |
| 3 | CALTEX-TEXACO | RANDO OIL 46 |
| 4 | CASTROL | AWS 46 |
| 5 | ESSO | NUTOH 46 |
| 6 | GULF | HARMONY 46 AW |
| 7 | HUILE RENAULT-ELF | OLNA 46 |
| 8 | MOBIL | DTE 46 |
| 9 | PURFINA FRANCE | HYDRAN 46 |
| 10 | SHELL | TELLUS 46 |
| 11 | TURCAS | HYSPIN AWS 46 |
| 12 | VALVOLINE | ULTRAMAX 46 |
| 13 | VEEDOL | ANDARIN 46 |
| 14 | YACCO | TRANSHYD 46 |
Рекомендуемые смазывающие материалы
| NR | Наименование смазывающих материалов | Марка |
| 1 | B.P. | ENERGREASE LS2 |
| 2 | MOBIL | MOBILUX 2 |
| 3 | SHELL | ALVANIA R-2 |
| 4 | TURCAS | SPHEEROL AP-2 |
Характеристики
| Усилие, тонн | 100 |
| Длина гиба, мм | 3100 |
| Расстояние между колоннами, мм | 2600 |
| Глубина зева, мм | 410 |
| Максимальное раскрытие, мм | 530 |
| Макс. мощность двигателя, кВт (л.с.) | 11 |
Калькулятор усилия гибки
Расчёт для станка Speed Bend 100/3100 6 осей: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.
B — Мин. длина полки, мм
3.13
Ri — Внутренний радиус, мм
0.63
F — Усилие гибки, т
17.83
Станок справится: нужно 17.83 т из 100 т.
Загрузка станка
18%
Запас 82.17 т
Гиб намного короче стола: расчётного усилия хватает, но полное усилие на коротком участке давать нельзя — это локальная перегрузка траверсы. Уточните у менеджера допустимую нагрузку на погонный метр.
Что потянет Speed Bend 100/3100 6 осей
| Материал | гиб 3100 мм | гиб 1550 мм |
|---|---|---|
| Сталь | до 4 мм | до 6 мм |
| Нерж. сталь | до 2 мм | до 4 мм |
| Алюминий | до 8 мм | до 15 мм |
Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
Нужен расчёт под вашу деталь?
Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.
Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
