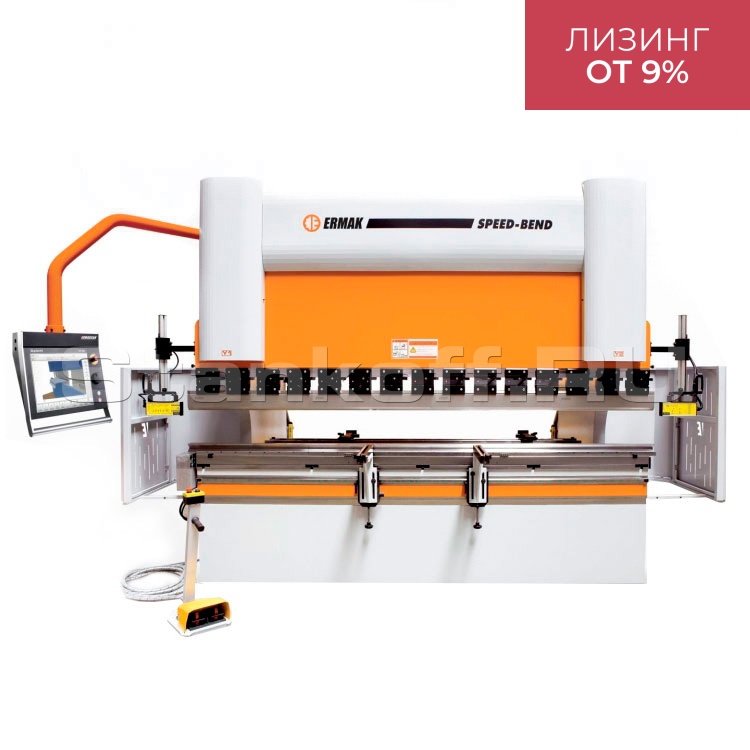

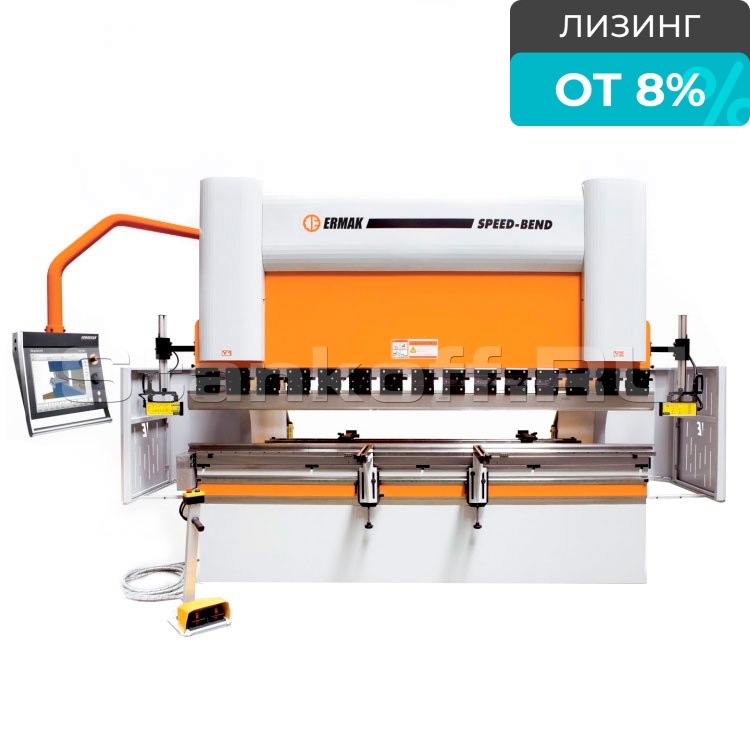

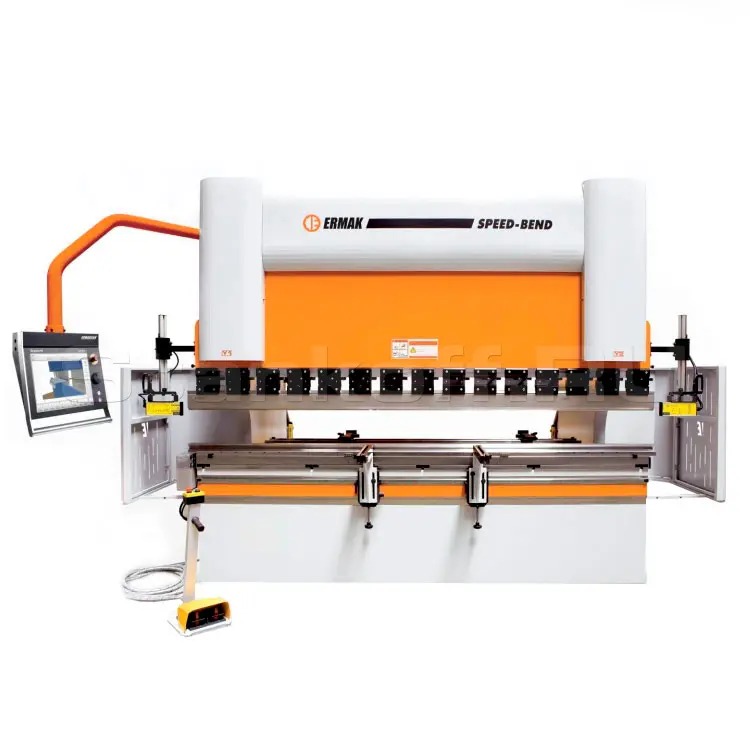

Пресс листогибочный гидравлический Speed Bend 175/3100

Name: Пресс листогибочный гидравлический Speed Bend 175/3100
Brand: Ermaksan
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Ermaksan (Турция)

Краткие характеристики

Артикул: Speed Bend PRO 175/3100
Усилие, тонн: 175
Длина гиба, мм: 3100
Расстояние между колоннами, мм: 2600
Глубина зева, мм: 410
Макс. раскрытие, мм: 550

Все характеристики

Модели серии

Все товары

Speed Bend PRO 100/3100

Speed Bend PRO 135/3100

Speed Bend PRO 220/3100

Speed Bend 100/2600 6 осей

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлический гибочный пресс произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Пресс с ЧПУ предназначен для высокоточной работы в течение длительного времени. Благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе станок занимает ведущее место на рынке гибочных прессов. В стандартные свойства пресса включена автоматизация управления процессом гибки.

Для управления станком используется ЧПУ. Установленная операционная система позволяет производить программирование установки в системах 2D и 3D. ЧПУ автоматически производит поиск последовательности рабочих процессов и контролирует столкновения. Цифровое измерение углов и контроль сгибов тоже производятся самим управляющим механизмом. Жидкокристаллический сенсорный экран показывает состояние и позволяет программировать работу пресса, задних упоров, компенсации прогиба и устройств защиты. Есть возможность настройки цветовой схемы дисплея, подключения клавиатуры и мыши, использования собственной многофункциональной буквенно-цифровой клавиатуры, а также возможность управлять установкой дистанционно.

Особенности

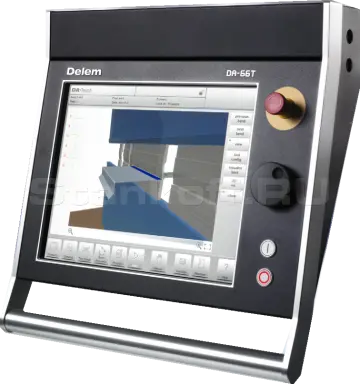

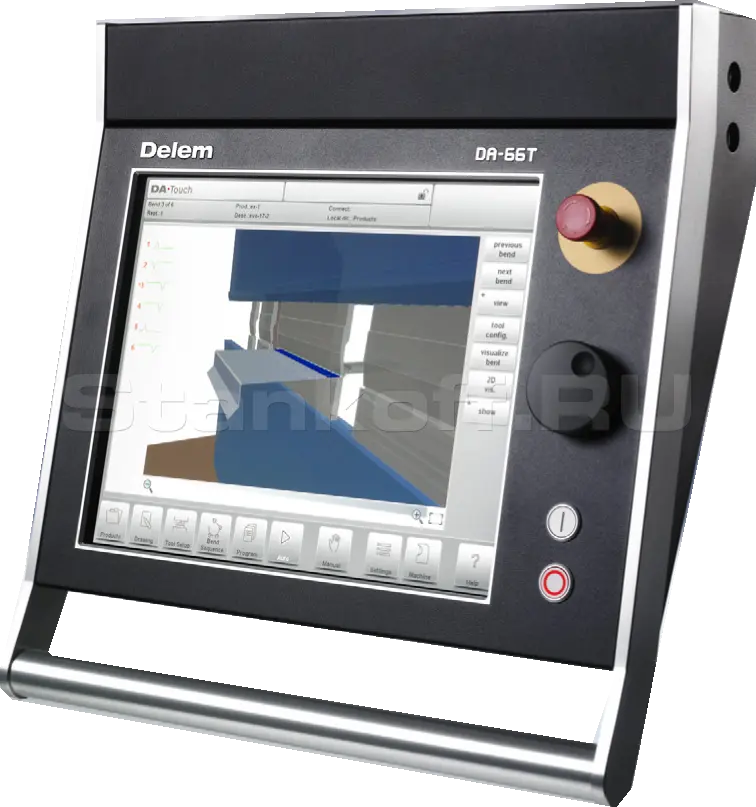

Система ЧПУ Delem DA66T

• 2D графический сенсорный экран в режиме программирования;
• 3D визуализация и моделирование в производстве;
• Полный комплект приложений для Windows;
• USB периферийный интерфейс;
• Пользовательское приложение поддерживающее многозадачные контроллеры.

Задний защитный световой барьер

Универсальный набор инструмента

Передние суппорта поддержки

Суппорта служат для поддержки металла и могут регулироваться по высоте.

Пальцы-упоры задней траверсы

Перемещение осуществляется по линейным направляющим посредством ШВП по оси X и R.

Механическая система компенсации прогиба

Управление от ЧПУ

Дополнительные опции

Пневматическая система быстрого крепления пуансона типа Amada-Promecam

Система перемещения задних упоров

6 осей (X1,X2,R1,R2,Z1,Z2) – башеного типа

Система быстрого крепления инструмента

Гидравлическая или пневматическая система

AP3-AP4 моторизированные передние суппорта для поддержки листа

Лазерная система измерения угла гиба

Система перемещения задних упоров

6 осей (X1,X2,R1,R2,Z1,Z2)

Система крепления инструмента Wila

Зажим верхнего и нижнего инструмента фиксирует, выравнивает и центрует инструменты автоматически.

Стандартная комплектация

Оси Y1+Y2+Х+R+Z1+Z2
ЧПУ: Delem DA-66T либо ER90, Cybelec ModEva 12S на выбор
Программное обеспечение моделирования процесса гибки ERMAK CAD/CAM
Задний упор с осями X+R+Z1+Z2, оснащенный шариковинтовой парой, линейными направляющими и серводвигателями переменного тока Indramat
Cервогидравлическая система марки Hoerbiger
Линейные датчики Heidenhein (Германия), обеспечивающие синхронизацию осей Y1 и Y2, траверсы с точностью +/-0,01 мм.
Моторизированная система компенсации прогиба (бомбирования) стола типа Wila, управляемая от ЧПУ
Электрическая система марки Siemens с охлаждением, в соответствии с нормами безопасности CE
Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину.
Механическая система быстрого зажима пуансона типа Amada Promecam
Эргономичная и мобильная панель управления
Задний защитный световой экран (категория 4)
Передняя световая защита рук оператора
Пальцы заднего упора с несколькими поверхностями позиционирования
Педальное управление, соответствующее нормам CE
Передний суппорт с Т-образным пазом и мм-й линейкой

Дополнительная комплектация

Система перемещения и контроля заднего упора по осям X1-X2-R1-R2-Z1-Z2 в различной комбинации.
Передняя световая система защиты.
Передняя лазерная система защиты.
Пневматическая и гидравлическая системы крепления пуансона.
Система крепления инструмента Wila
Синхронизированный передний суппорт управляемый ЧПУ.
Система охлаждения масла.
Автоматическая система смазки направляющих.
Увеличение раскрытия до 1500 мм, глубина зева до 750 мм.
Специальный инструмент.

Схема станка

Схема стандартного инструмента

Характеристики

Усилие, тонн	175
Длина гиба, мм	3100
Расстояние между колоннами, мм	2600
Глубина зева, мм	410
Макс. раскрытие, мм	550
Макс. ход по оси X, мм	800
Макс. ход по оси R, мм	250
Точность позиционирования заднего упора, мм	±0,1
Скорость подвода, мм/с	180
Передние поддержка листа, шт	2
Объем масла, л	300
Ход траверсы, мм	275
Рабочая скорость, мм/с	12
Скорость возврата, мм/с	190
Макс. мощность двигателя, кВт (л.с.)	15
Габаритные параметры
Габаритные размеры станка, мм	4250 × 2150 × 2800
Вес, кг	9600

Калькулятор усилия гибки

Расчёт для станка Speed Bend PRO 175/3100: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2600 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
