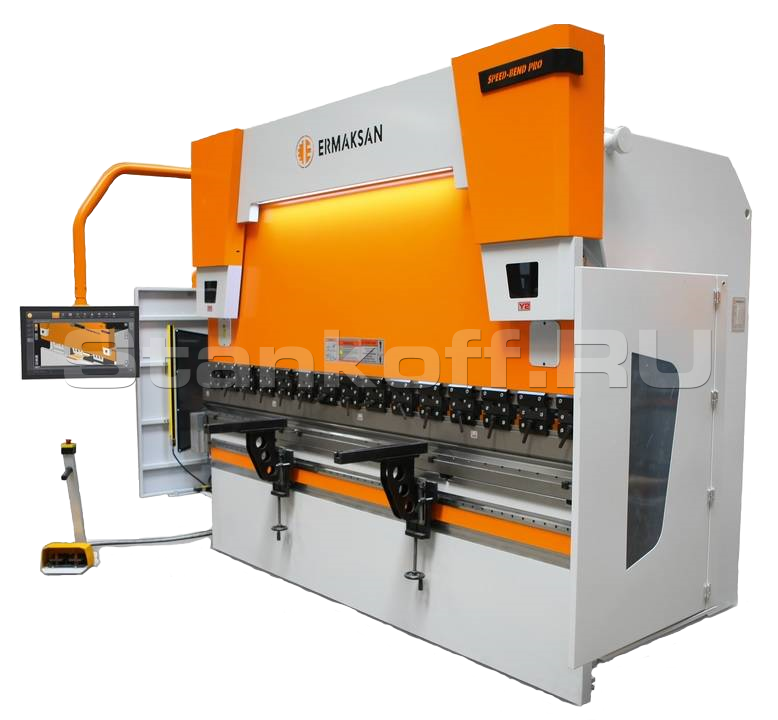

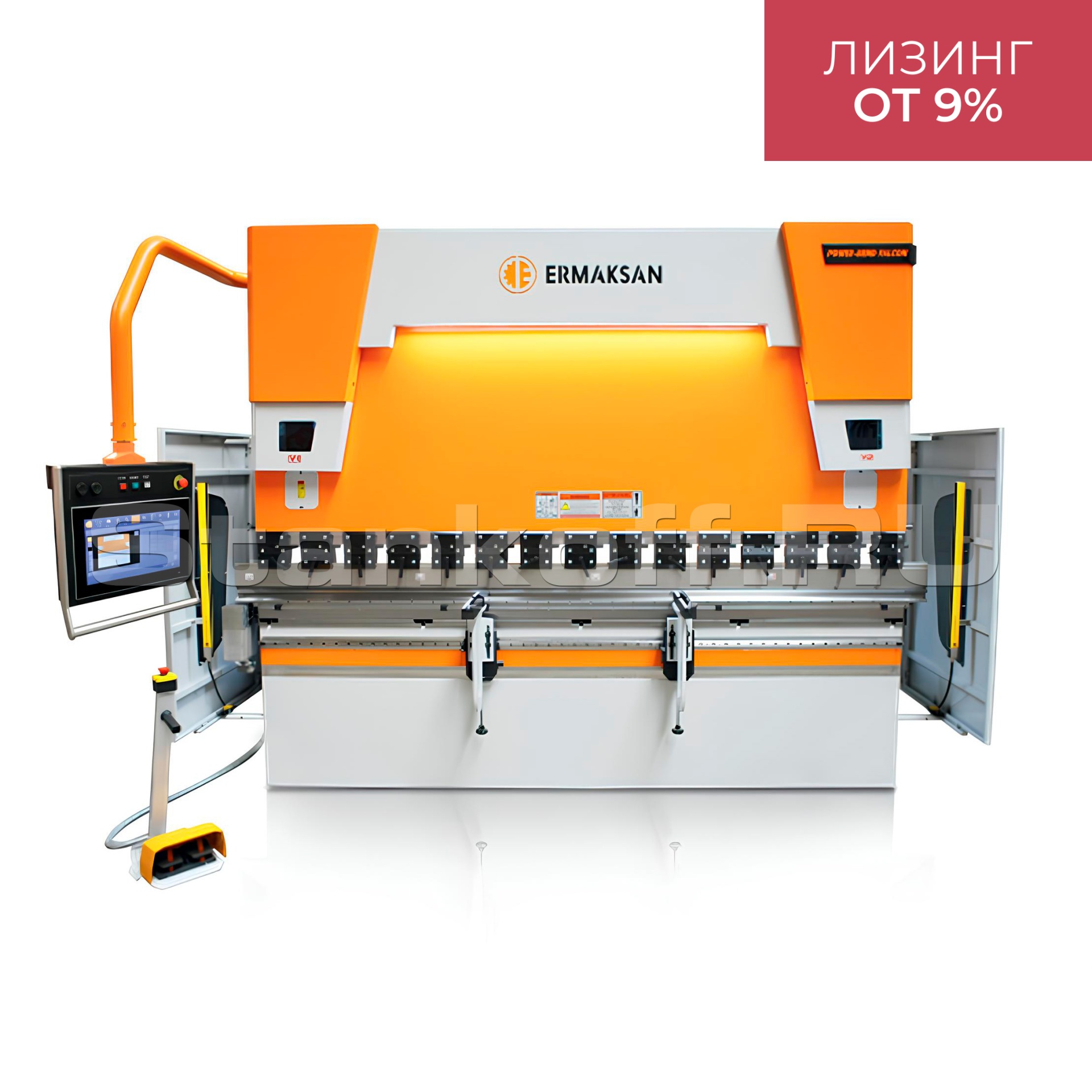

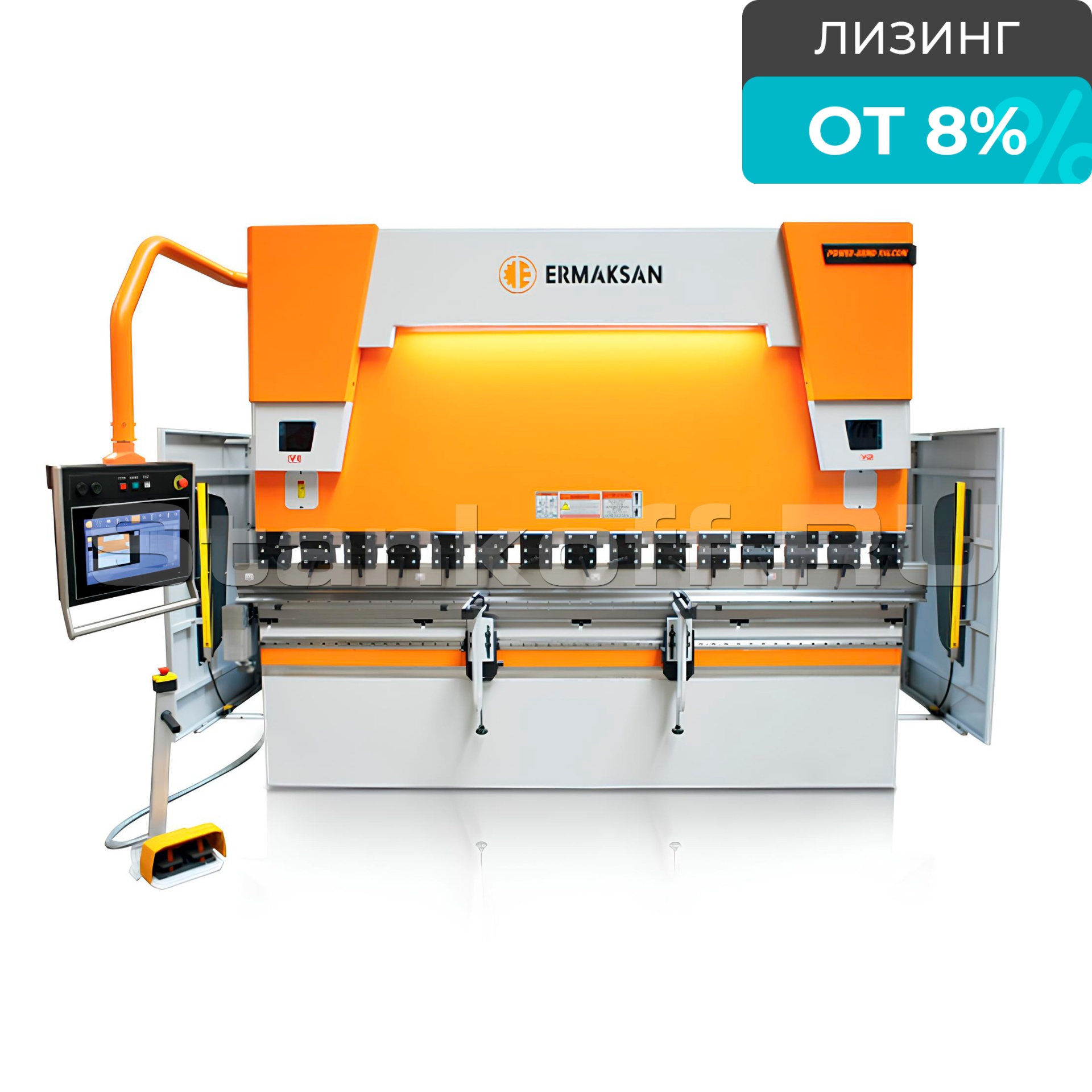

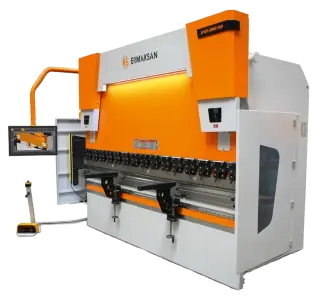

Пресс листогибочный гидравлический Speed Bend 220/3100

Name: Пресс листогибочный гидравлический Speed Bend 220/3100
Brand: Ermaksan
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

Ermaksan (Турция)

Краткие характеристики

Артикул: Speed Bend PRO 220/3100
Усилие, тонн: 220
Длина гиба, мм: 3100
Расстояние между колоннами, мм: 2600
Глубина зева, мм: 410
Макс. раскрытие, мм: 550

Все характеристики

Модели серии

Все товары

Speed Bend PRO 100/3100

Speed Bend PRO 135/3100

Speed Bend PRO 175/3100

Speed Bend 100/2600 6 осей

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

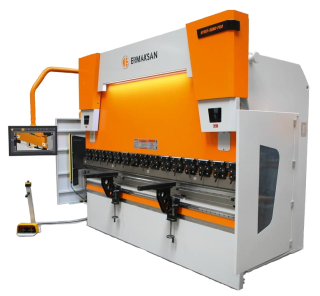

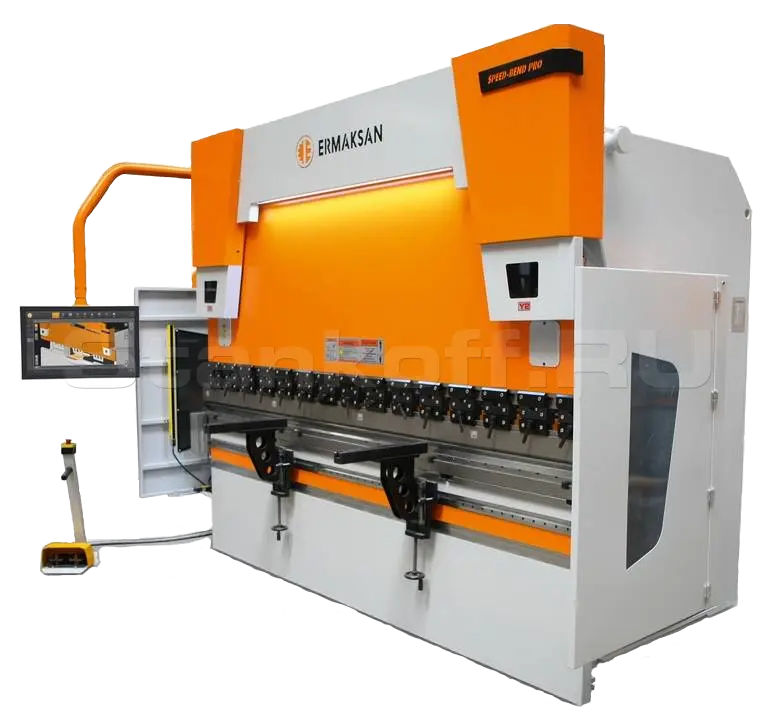

Гидравлический листогибочный пресс Speed Bend Pro разработан компанией Ermaksan и предназначен для высокоточной и надёжной работы в течение длительного времени. Оснащён системой ЧПУ, обеспечивающей программирование в 2D и 3D, автоматический выбор последовательности операций, контроль столкновений и измерение углов гибки.
Сенсорный ЖК-дисплей отображает состояние оборудования и позволяет управлять работой пресса, задними упорами, компенсацией прогиба и системой защиты. Также поддерживается настройка интерфейса, подключение периферийных устройств и удалённое управление.

Особенности

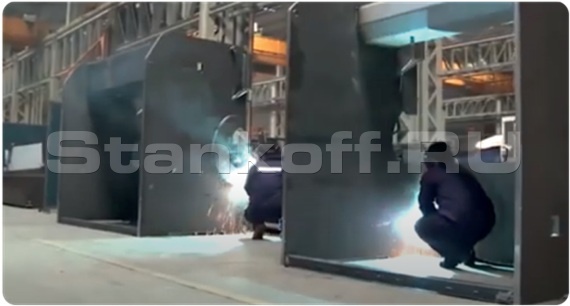

Станина

Станина пресса изготовлена из высококачественной стали ST44 A1 с применением инновационных технологий в проектировании соединений рёбер и перегородок, а также уникального подхода к сварке. Такая конструкция обеспечивает высокую статическую и динамическую жёсткость при сниженной металлоёмкости. Все поверхности, влияющие на точность позиционирования, обрабатываются с микронной точностью на двухколонном станке высокой точности SORALUCE.

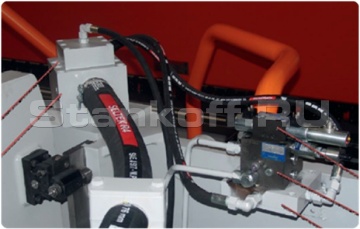

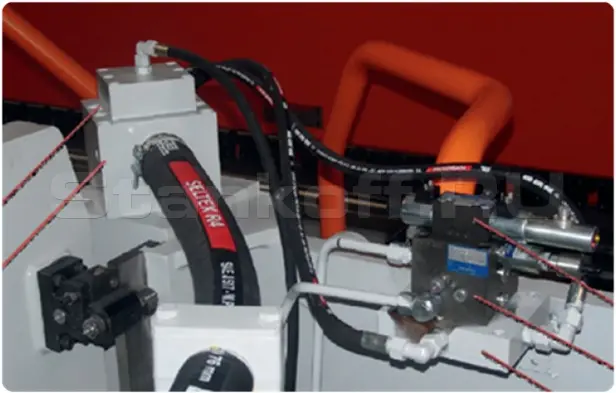

Сервогидравлическая система «HAWE»

Компания HAWE (ранее HOERBIGER) является мировым лидером в области гидротехнологий, создавая надёжное и инновационное оборудование. Гидросистема пресса с электронно-регулируемыми клапанами HAWE обеспечивает точное управление параметрами гидропривода и выдерживает высокие нагрузки при непрерывной работе. Инновационный привод, управляемый через электрический интерфейс, не требует внешних гидролиний и представляет собой компактный модуль, включающий резервуар, насос и двигатель.

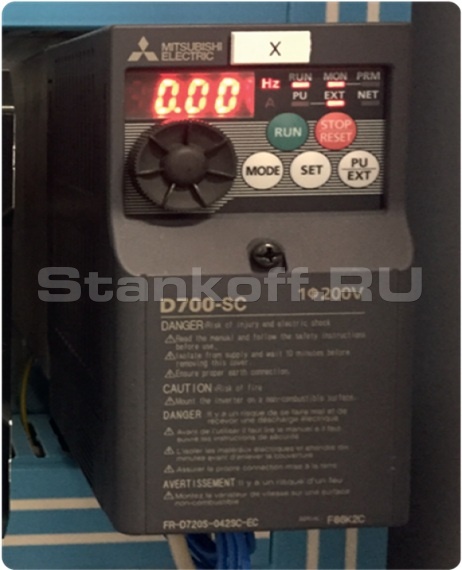

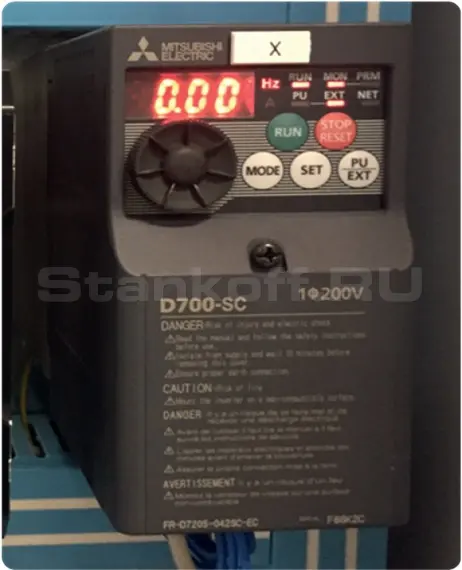

Сервопривод Mitsubishi Electric

Сервопривод Mitsubishi Electric — точность позиционирования заднего упора за счёт 18-битного энкодера, высокая динамика, компактность, надёжность, энергоэффективность, простое управление, подходит для задач любой сложности.

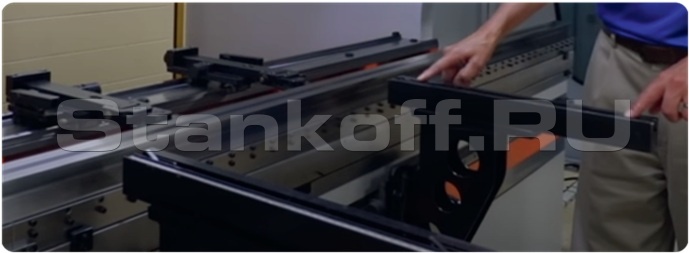

Передние скользящие опоры

Облегчают работу оператора, обеспечивая поддержку листа во время гибки и предотвращая его падение при обратном ходе балки. Крепятся к Т-образному пазу или линейной направляющей, свободно перемещаются вдоль инструмента, регулируются по высоте и оснащены линейками для гибки без заднего упора.

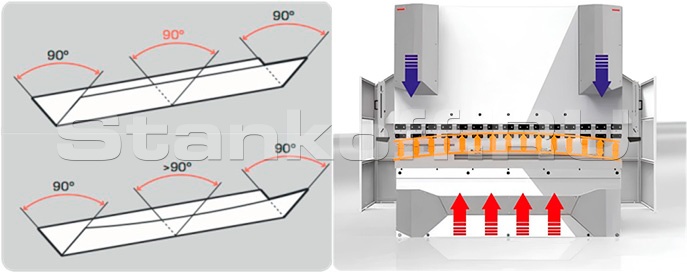

Механическая система компенсации прогиба

Моторизованная система компенсации прогиба обеспечивает равномерный угол гибки по всей длине детали. Управляется через ЧПУ и автоматически компенсирует прогиб балки за счёт синхронного изгиба стола, предотвращая деформацию и обеспечивая высокую точность по всей линии гиба.

Система ЧПУ Delem DA66T

• 3D визуализация и моделирование в производстве;
• Полный комплект приложений для Windows;
• USB периферийный интерфейс;
• Пользовательское приложение поддерживающее многозадачные контроллеры.

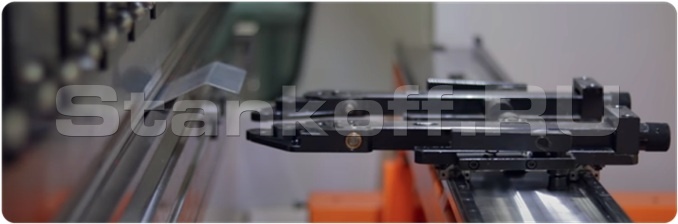

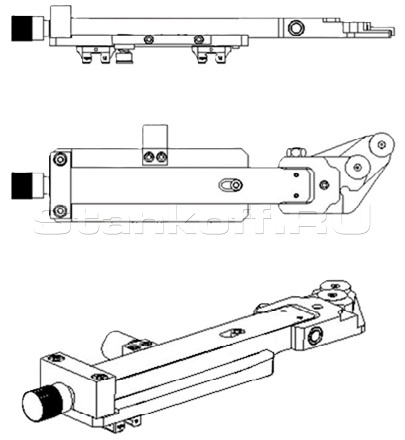

Удобное перемещение упора

Удобное перемещение упора вдоль инструмента осуществляется с точным контролем через ЧПУ по осям Z1 и Z2. Особая форма пальца заднего упора расширяет возможности гибки, обеспечивая более точное и универсальное позиционирование детали.

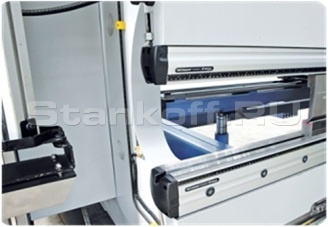

Система задних упоров с четырьмя осями (X, R, Z1, Z2)

Оснащена сервоприводами Mitsubishi (Япония) и обеспечивает максимально точное определение оси гиба листа. Специально разработанный для этого станка задний упор подходит для гибки листов с полкой до 800 мм. Оси Z1 и Z2 имеют два блока пальцев-упоров для работы с листами разной длины. Для точного соответствия высоте матрицы и выполнения обратного сгиба упор перемещается приводом вверх-вниз на 250 мм по оси R.

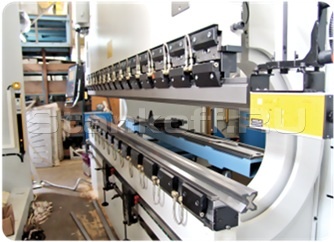

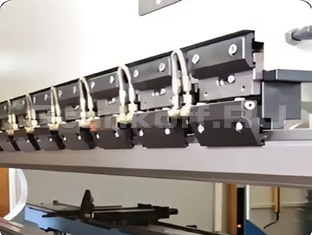

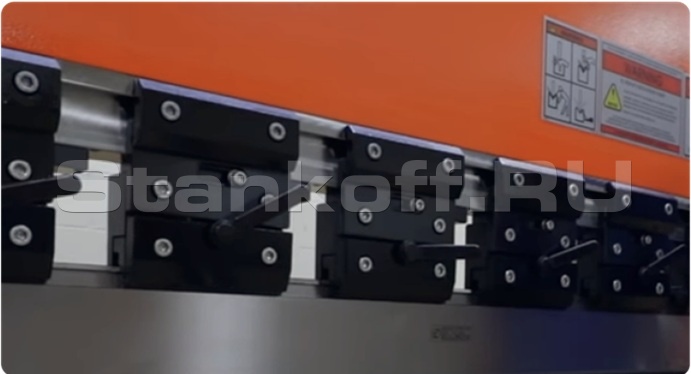

Система быстрого крепления пуансона типа «AMADA-PROMECAM»

Одна из самых популярных среди производителей листогибочного оборудования. Обеспечивает быструю и простую замену верхнего инструмента благодаря клиновидному креплению с прижимными планками. Универсальный и удобный способ фиксации подходит для широкого ассортимента пуансонов и матриц.

Дополнительные опции

Пневматическая система быстрого крепления пуансона

Используется для крепления пуансонов.

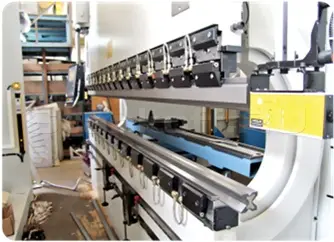

Гидравлическая система зажима пуансонов

Крепление, управляемое системой ЧПУ .

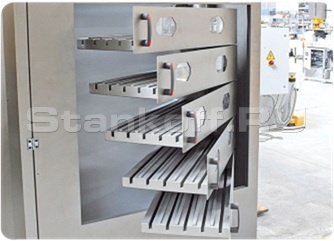

Инструментальный шкаф

Предназначен для хранения инструментов, используемых во время работы станка.

Система крепления инструмента Wila

Зажим верхнего и нижнего инструмента фиксирует, выравнивает и центрует инструменты автоматически.

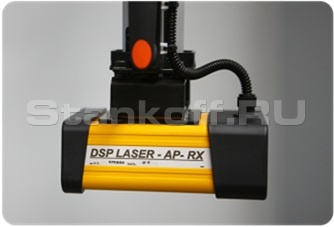

Лазерная система защиты рук оператора

При попадании препятствия (например, пальца рабочего) в защитную зону, DSP немедленно прерывает движение ползуна.

Стандартная комплектация

Система ЧПУ Delem DA66T Голландия с контролируемыми осями Y1+Y2+X+R + Z1+ Z2;
Cервогидравлическая система марки HAWE Германия;
Электрическая система производства компании SIEMENS Германия, в соответствии с нормами безопасности CE;
Система крепления инструмента ROLLERI Promecam - быстросьемная;
Закаленный, шлифованный пуансон ERMAKSAN Турция ;
Закаленная, шлифованная 4-х ручьевая матрица ERMAKSAN Турция ;
Задняя система защиты на фотоэлементах;
Лазерная защита рук оператора;
Линейные датчики OPKON Турция для контроля синхронизированного движения, осей Y1+Y2 с точностью позиционирования 0,01 мм;
Педальное управление, соответствующее нормам CE;
Передние поддержки с Т-образным пазом и миллиметровой линейкой;
Моторизированная система антипрогиба ось С контролируемая от ЧПУ ;

Схема станка

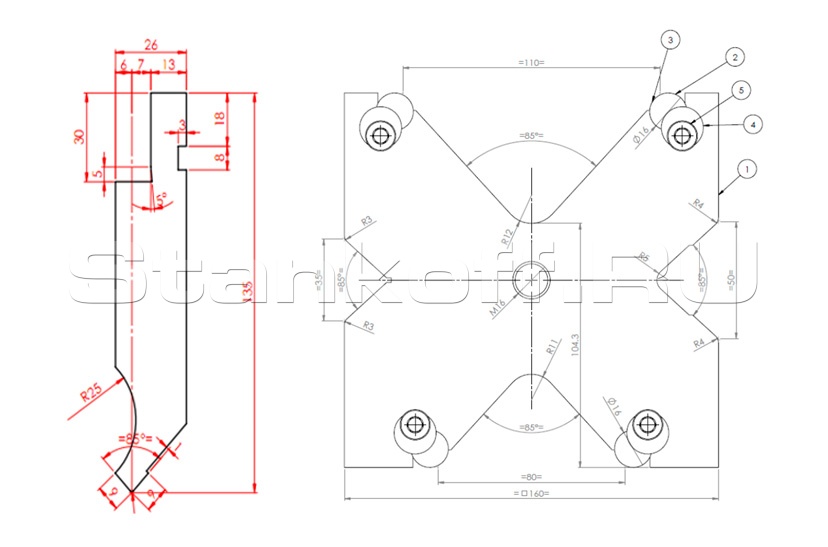

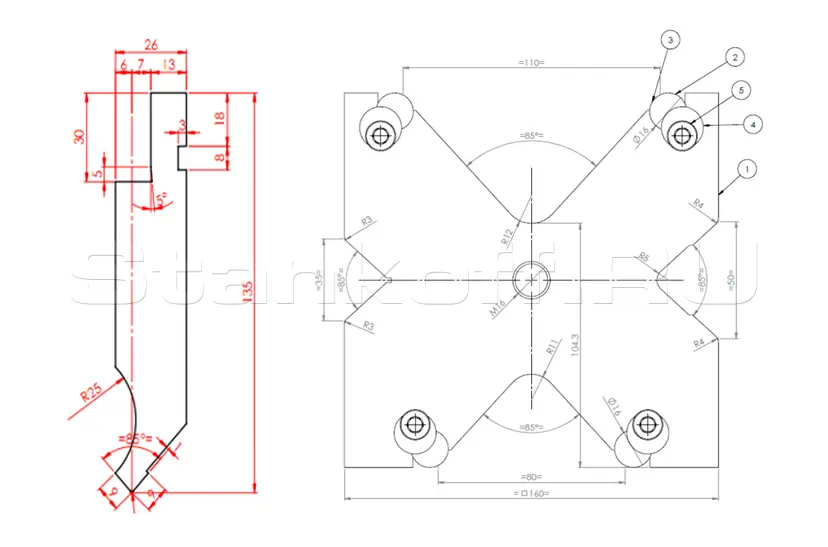

Схема стандартного инструмента

Характеристики

Усилие, тонн	220
Длина гиба, мм	3100
Расстояние между колоннами, мм	2600
Глубина зева, мм	410
Макс. раскрытие, мм	550
Точность позиционирования, мм	≤ 0,01
Скорость подвода, мм/с	185
Ход траверсы, мм	275
Рабочая скорость, мм/с	10
Скорость возврата, мм/с	10
Макс. мощность двигателя, кВт (л.с.)	19
Габаритные параметры
Габаритные размеры станка, мм	4550 × 2850 × 2250
Вес, кг	11286

Калькулятор усилия гибки

Расчёт для станка Speed Bend PRO 220/3100: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2600 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
