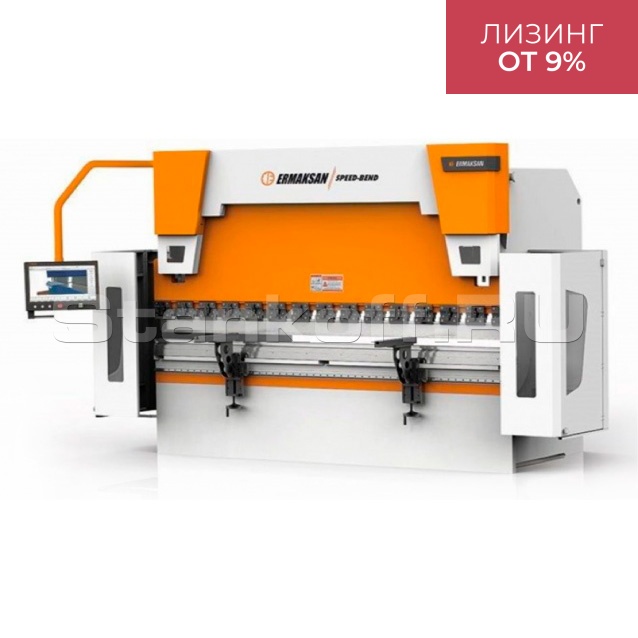

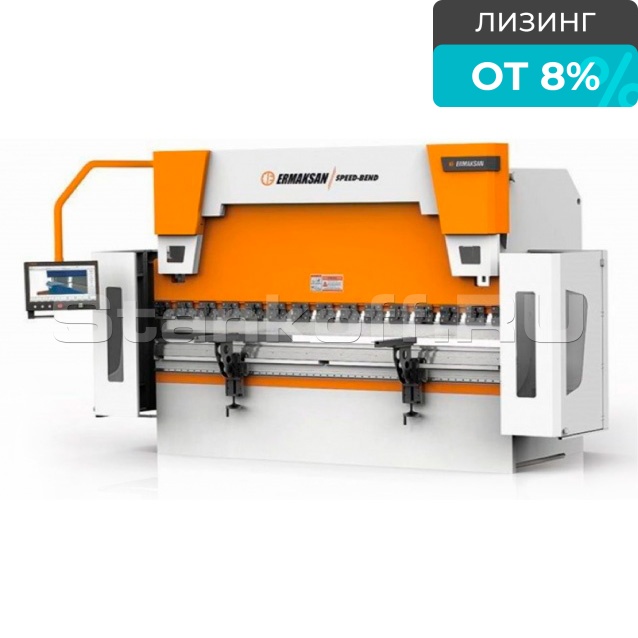

Пресс листогибочный гидравлический Speed Bend 100/3100

Name: Пресс листогибочный гидравлический Speed Bend 100/3100
Brand: Ermaksan
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Ermaksan (Турция)

Краткие характеристики

Артикул: Speed Bend PRO 100/3100
Усилие, тонн: 100
Длина гиба, мм: 3100
Расстояние между колоннами, мм: 2600
Глубина зева, мм: 410
Макс. раскрытие, мм: 530

Все характеристики

Модели серии

Все товары

Speed Bend PRO 135/3100

Speed Bend PRO 175/3100

Speed Bend PRO 220/3100

Speed Bend 100/2600 6 осей

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Листогибочный гидравлический пресс Speed Bend 100/3100 предназначен для высокоскоростной гибки листового металла при производстве различных профильных изделий. Благодаря современным технологиям, они сочетают в себе высокую производительность и точность обработки.

Оснащение современными электронными и гидравлическими системами;
Все ключевые узлы изготавливаются с сверхпрецизионной точностью, обеспечивая стабильное качество гибки;
Электронно-регулируемые гидроклапаны позволяют точно настраивать параметры гидропривода;
Опциональная конфигурация позволяет выполнять до 90% задач гибки;
Наличие 4 осей заднего упора упрощает настройку под геометрию детали;
Поддержка конической гибки и сложных гибов;
Моторизированное бомбирование ускоряет переход на обработку листов разной толщины;
Автоматическая калибровка пресса после включения за счёт индексации осей;
Интуитивная диалоговая система ввода параметров (толщина, длина, материал листа);
Автоматическая настройка усилия гибки;
Графический раскрой заготовки;
Автоматический контроль заднего упора;
Расчёт рабочего хода по заданному углу сгиба;
Контроль совместимости инструмента (пуансон/матрица) с деталью;
Проверка на возможные столкновения;
Хранение и вызов технологических программ;
Поддержка ручного, полуавтоматического и автоматического режимов;
Настройка рабочих скоростей по требованию.

Комплектующие

Электрическая панель с системой охлаждения	SIEMENS (Германия)
Оптические линейки	HEIDENHAIN (Германия)
Сервогидравлическая система	HOERBIGER (Швейцария)
Закаленные, шлифованные пуансоны	Rolleri (Италия)

Комплектация

Моноблок, корпус из сварной стали, устойчивый к изгибающему моменту и обладающий высоким сопротивлением разрыву благодаря материалу ST44 A1.-4.
Оси (Y1, Y2, X, R, Z1, Z2).
Сервогидравлическая система марки HOERBIGER.
Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы.
Быстродействующая механическая система зажима пуансона типа Amada Promecam.
Стандартные графические контроллеры на выбор (ER-90 plus 3D, Cybelec ModEva 12 S 2D или Delem DA-66T 3D).
Электрическая панель с системой охлаждения марки SIEMENS.
Эргономичная удобная панель управления – кронштейн.
Задний защитный световой экран (категория 4).
Синхронизация Y1 Y2 + оси обеспечивается линейными датчиками, оптические линейки HEIDENHAIN – точность позиционирования по оси Y – 0,001 мм – самые лучшие в своём классе.
Педальное управление, соответствующее нормам CE.
Передний суппорт с Т-образным пазом и мм/дюйм линейкой.
Хромированные цилиндры изготавливаются с точностью 0,001 мм, поршни специально усиливаются. Это гарантирует простоту в обслуживании и долговечность.

Дополнительная комплектация

Оси X1+X2 (раздельный «Х» позволяет установку заднего упора под углом в горизонтали).
Оси R1+R2 (раздельный «R» позволяет установку заднего упора под углом в вертикали).
Передняя световая система защиты.
Лазерная система защиты рук оператора на уровне матрицы – LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, AKAS LASER SAFETY IILC2000 (механизированный), sick V 4000 (система камер), DSP (система лазерной защиты).
Лазерная система измерения угла, с системой лазерной проверки Data-Mcobra Laser.
Увеличение хода заднего упора до 1000 мм.
Увеличение глубины зева (до 750 мм и выше).
Охлаждение или подогрев гидравлического масла.
Подогрев электрической системы.
Передние суппорты, управляемые от устройства CNC (оси АР3+АР4).
Автоматическая система смазки направляющих.
Пневматическая или гидравлическая системы зажима пуансона и матрицы.
Специальные пуансоны и матрицы.
Автоматические передние поддержки листа.

Характеристики

Усилие, тонн	100
Длина гиба, мм	3100
Расстояние между колоннами, мм	2600
Глубина зева, мм	410
Макс. раскрытие, мм	530
Макс. ход по оси X, мм	800
Макс. ход по оси R, мм	250
Точность позиционирования заднего упора, мм	±0,1
Скорость подвода, мм/с	200
Передние поддержка листа, шт	2
Объем масла, л	200
Ход траверсы, мм	275
Рабочая скорость, мм/с	12
Скорость возврата, мм/с	190
Макс. мощность двигателя, кВт (л.с.)	11
Габаритные параметры
Габаритные размеры станка, мм	4250 × 1950 × 2800
Вес, кг	7600

Калькулятор усилия гибки

Расчёт для станка Speed Bend PRO 100/3100: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2600 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
