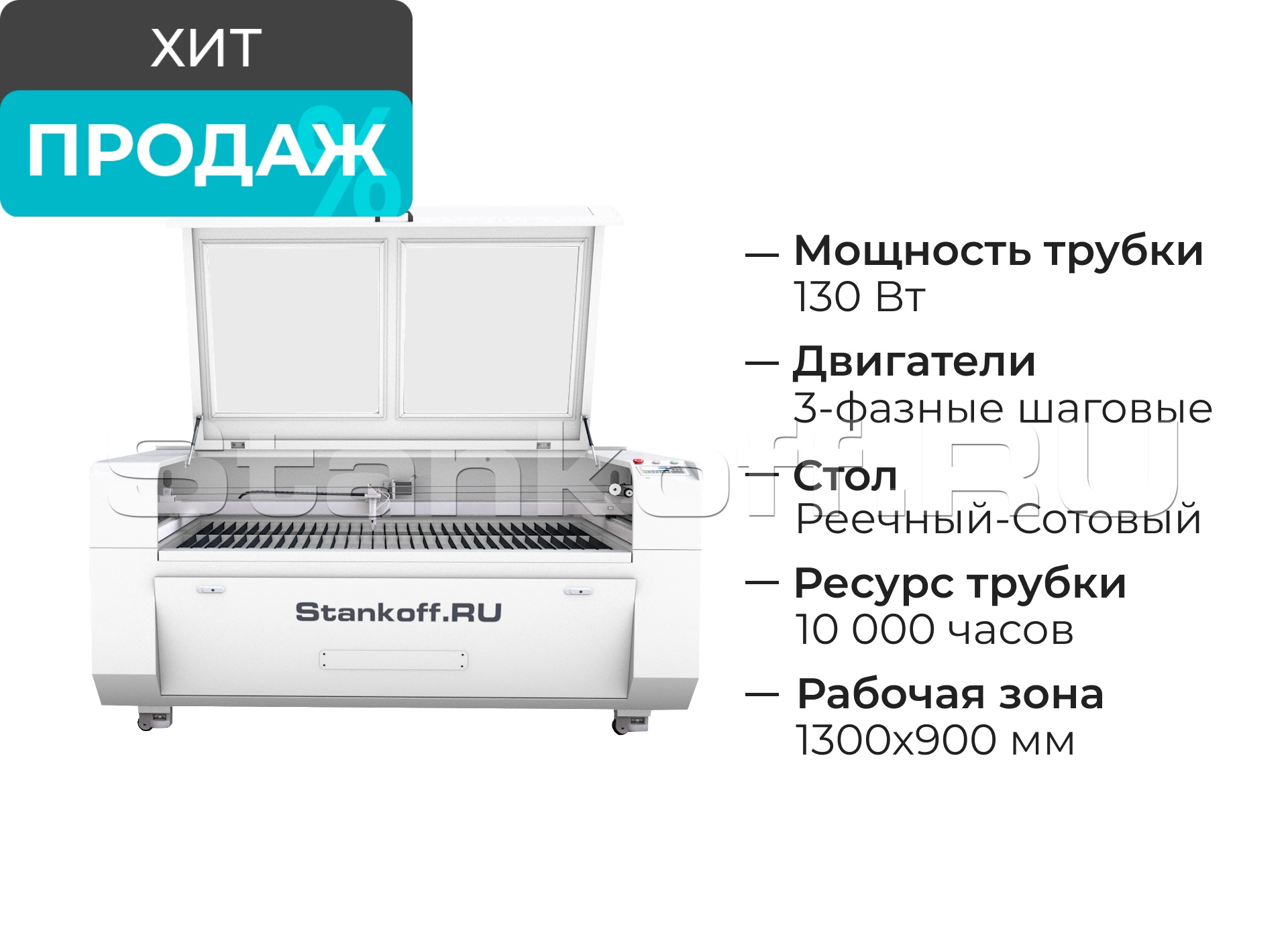

Лазерно-гравировальный станок с ЧПУ LM 1390 PRO 130W

Name: Лазерно-гравировальный станок с ЧПУ LM 1390 PRO 130W
Brand: Stankoff.RU
Rating: 5 (3 reviews)

/ 13

Сравнить Вопросы

Stankoff.RU (Россия, Китай) Китай

Краткие характеристики

Артикул: LM 1390 PRO 130W
Регулировка мощности лазера: Программная
Максимальная мощность лазерной трубки: 130
Номинальная мощность лазерной трубки, Вт: 100
Ресурс лазерной трубки, моточас: 10000
Модель лазерной трубки: A4s

Все характеристики

Модели серии

Все товары

LM 9060 PRO 100W

LM 1390 PRO NEW 130W

LM 1610 PRO 180W

LM 1610 PRO 150W

LM 1610 PRO 130W

LM 1610 PRO 300W

Конструктив

Станок предназначен для высококачественной резки и гравирования поверхностей деталей и заготовок по плоскости.

Область применения

Станки широко применяются для производства рекламной, сувенирной, текстильной, обувной, мебельной и пр. продукции.

Востребованы в производствах, связанных с обработкой материала из пластика, акрила, оргстекла, фанеры, дерева, шпона, многослойного картона и т.д.

Конструктивные особенности

Лазерная трубка Yongli

Лазерные CO2 трубки YONGLI серии As изготавливаются по запатентованной компанией технологии, обеспечивающей длительный ресурс работы и эффективную корректировку диаметра, формы и качества светового пятна - они более округлые, а световые конусы более тонкие по сравнению с аналогичными приборами. В трубках YONGLI серии As применены оптические элементы высокой пропускной способности американской компании II-VI. Трубчатые электроды из нержавеющей стали с пружинным прижимом обеспечивают равномерное распределение электрического потенциала и потока генерируемого излучения. Катализатор, применяемый в приборах серии As, значительно повышает стабильность работы, надежность и долговечность, а цельнометаллическая головка обеспечивает хорошую теплоотдачу, предотвращая деформацию и разгерметизацию трубки.

Реечный и сотовый столы

Позволяют осуществлять на станке операции лазерной резки и лазерной гравировки.
Реечный стол подойдет в качестве стандартной рабочей поверхности, если станок по большей части работает на раскрой твердого материала.
Сотовый стол отлично подходит для обработки бумаги, ткани, кожи и других «мягких» материалов. Все потому, что такая заготовка хорошо ложится на ячеистую поверхность стола и сохраняет свою геометрию.

2х-сторонняя загрузка

Возможность загрузки материалов с двух сторон позволяет обрабатывать длинные заготовки.

Подъёмный рабочий стол

Перемещение высоты стола происходит при помощи электродвигателя, управление осуществляется с кнопки, находящейся на пульте. Предназначение этой опции заключается в том, чтобы производить обработку объемных заготовок, а также в установке осей вращения.

Высокоточные линейные направляющие повышенной жесткости SMG (Япония)

Направляющие линейного перемещения SMG созданы для перемещения узлов и деталей станков промышленных автоматизированных комплексов. Данные направляющие полностью соответствуют международным и европейским образцам, их производство приходит с постоянным контролем качества. SMG предназначены для решения множества задач линейного перемещения в сфере строения станков и машиностроения, также они универсальны для решения задач линейного перемещения при производстве станков ЧПУ и автоматизированных комплексов.

Ременная передача

Ременная передача – механизм, который преобразует вращательное движение вала в движение вдоль оси поступательного типа. Основным инструментом такой передачи является зубчатый ремень. Благодаря его наличию обеспечивается обработка заготовки по заданной оси, с целью получения более высокого показателя точности и производительности. Передача с ременным приводом является одной из самых распространенных.

Высокоточные трехфазные шаговые двигатели и драйверы

Преимущества этих двигателей: низкий уровень шума, плавная работа, высокий крутящий момент, высокое ускорение. Трехфазные драйвера высокой производительности способны работать с платами управления новейших образцов ведущих производителей мира. Значительно улучшают стабильность и снижают уровень шума. Существует автоматическая настройка параметров драйвера, автоматический подбор лучших рабочих параметров для увеличения производительности шаговых двигателей.

Панель управления RUIDA

Панель с ЖК Делает работу на станке простой и удобной. Управление осуществляется не посредственно на станке.

Красный луч-указатель

Указатель представляет собой красный луч, обеспечивающий позиционирование на всей рабочей площади. Лазер может применяться и как предварительный инструмент позиционирования при запуске лазера.

Програмное обеспечение

RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illusrator)

USB-порт

Предоставляет управление станком при отсутствии подключения к компьютеру, а также запуск готовых программ с носителя USB

Воздушный компрессор

Удаляет дым с траектории пучка лазера, обеспечивая точную линию реза. Насос нагнетает воздух в зону резания, чтобы резка материалов большой толщины была эффективнее.

Вытяжной вентилятор

Гарантирует безопасную и бесперебойную работу станка, устраняет пыль и газы, которые образовываются при обработке лазером. Оказывает положительное влияние на качество гравировки и резки.

Водяной чиллер S&A CW-5200

Реализовывает охлаждение жидкости, которая нагревается вследствие поглощения избытка тепла, который выделяется в ходе генерации лазерного излучения, данная процедура осуществляется принудительно. Применение чиллера позволяет осуществлять контроль за рабочей температурой охлаждающей жидкости, более конкретно позволяет сохранять заданное значение, сокращать объем воды, которая располагается в охладительной системе. Применение чиллера – наилучший способ обеспечения функционирования лазерного оборудования без перебоев.

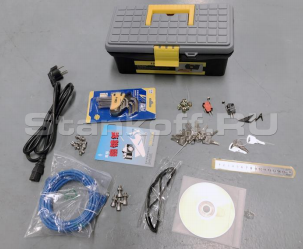

Набор инструмента

Кабель питания, кабель контроллера, программное обеспечение на CD, гаечные ключи, линейка, ключи для дверцы, болты, набор для очистки линз, очки и т. д.

Дополнительные опции

Поворотная ось роликового типа

Предназначена для гравировки цилиндрических изделий. Дает возможность наносить лазерную гравировку как на цилиндрических поверхностях, так и на предметах конусного типа, так как имеет возможность изменения высоты одного из держателей. Так же это устройство подходит для работы с кружками, имеющими ручку.

Поворотная ось с зажимным патроном и задней бабкой

Предназначено для работы с телами вращения, то есть цилиндрическими, конусными, шарообразными и тому подобными формами. Устройство надежно, но деликатно удерживает даже изделия из хрупких материалов, не повреждая их и не оставляя царапин на поверхности.

Водяной чиллер S&A CW-5000

Таблица скорости реза материала

Мощность источника		100W	130W	150W	180W
Материал	Толщина, мм	Скорость, м/мин
Акрил	3	25	30	35	40
	5	10	12	15	18
	8	6	8	10	12
	100	4	5	7	10
	15	2	3	4	6
	20	0,7	1	1,5	2
	25	0,3	0,4	0,8	1,2
	30		0,3	0,5	0,8
	35			0,1	0,3
	40				0,1
Фанера	3	18	20	25	28
	6	10	13	16	20
	15		3	4,5	6
	18		1,2	2,5	3,5
МДФ	3	18	20	25	28
	5	13	15	18	21
	10			6,5	9
	15				5
Кожа	Один слой	25	35	40	45
Дерево	3	22	28	33	37
	5		8	10	18
	10			6мм/c	10
	15				5
Ткань	1 лист	1,95	2,95	3,95	4,95
ПВХ	2	68	78	88	98
	3	58	68	78	88
	4	50	63	73	80
Двухцветный лист	2	35	40	50	60
Бумага	Одна страница	40	40	40	40
Резина	1	33	38	43	48
Резина	2	18	23	28	33

Получаемые изделия

Кроме продажи надежного станка с ЧПУ мы поможем вам в:

Оперативной доставке
Шеф-монтаже данного оборудования
Обучении вашего персонала
Гарантийного и постгарантийного обслуживания

Характеристики

Лазерный источник
Регулировка мощности лазера	Программная
Максимальная мощность лазерной трубки	130
Номинальная мощность лазерной трубки, Вт	100
Ресурс лазерной трубки, моточас	10000
Модель лазерной трубки	A4s
Производитель CO₂ трубки	Yongli
Тип лазера	CO₂
Общие характеристики
Размеры рабочего поля, мм	1300 × 900
Рабочий стол	Реечный; Сотовый
Тип подачи материала	2-сторонняя
Подъем стола	Есть
Контроль дверей	Есть
Красная точка	Есть
Порт для подключения поворотной оси	Есть
Максимальная скорость резки, мм/сек	600
Максимальная скорость гравировки, мм/сек	1200
Минимальный символ, мм	1 х 1
Максимальное разрешение, DPI	2500
Тип контроллера	Ruida RDC6445G
Система управления	RDWorks
Поддерживаемые форматы	AI; BMP; DST; DWG; DXF; PLT
Поддерживаемые программы	AutoCad; CorelDraw; Photoshop
Охлаждение	Водяное охлаждение
Электропитание
Макс. потребляемая мощность, кВт	2
Контроль мощности лазера, %	1 - 100
Габаритные размеры
Габаритные размеры станка, мм	1710 × 1300 × 1000
Вес нетто, кг	380
