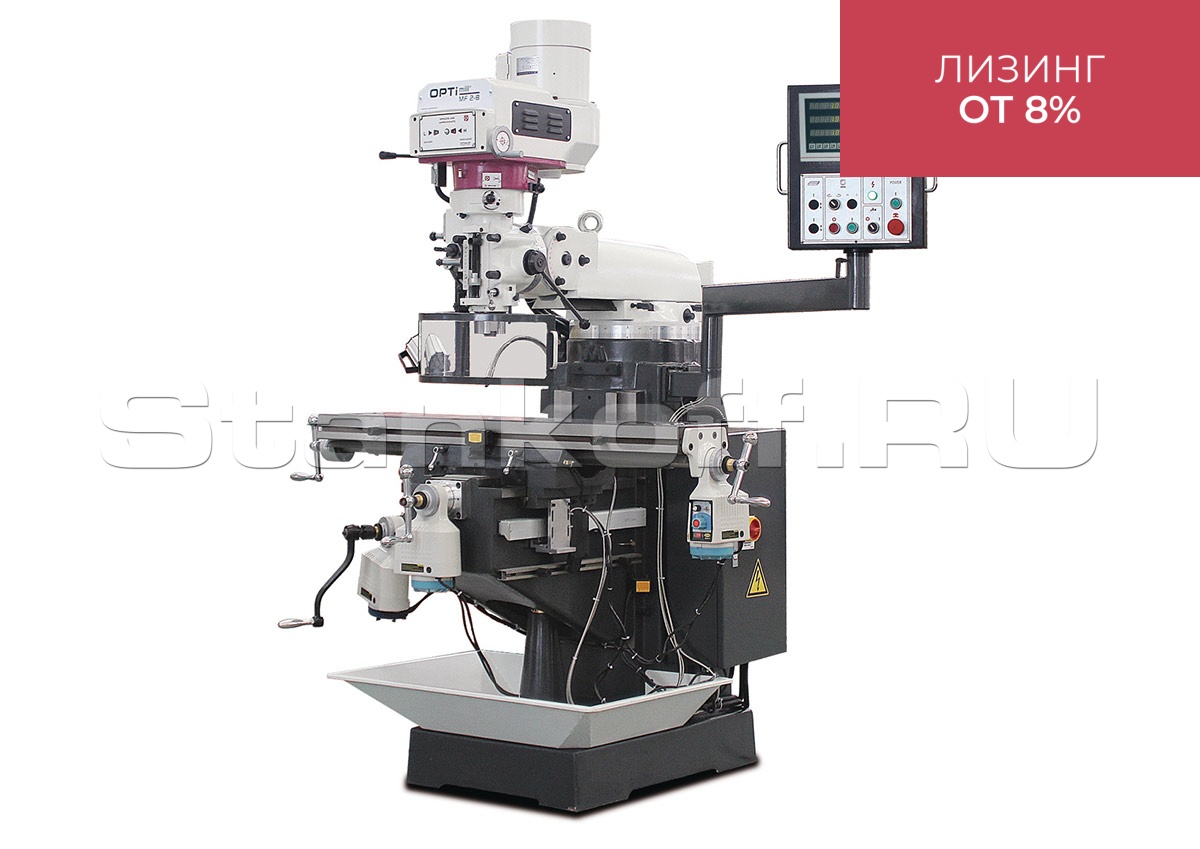

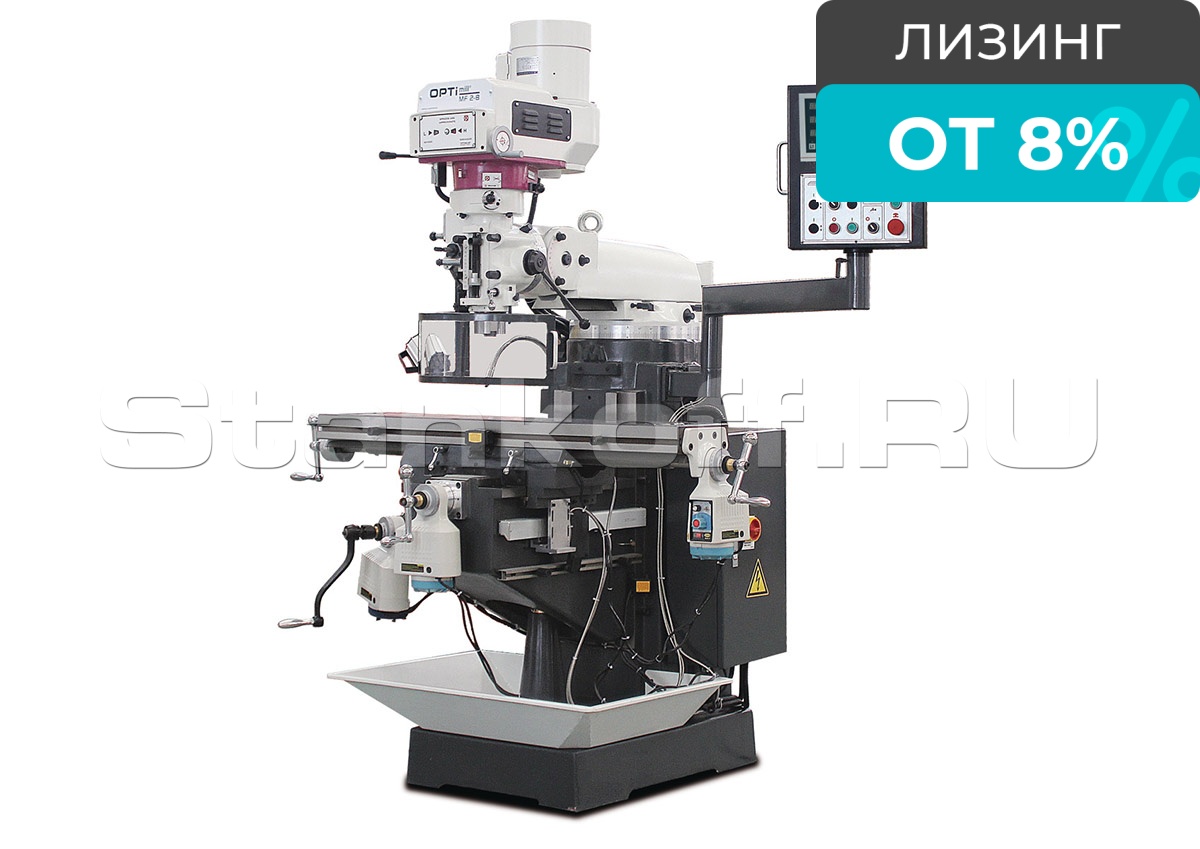

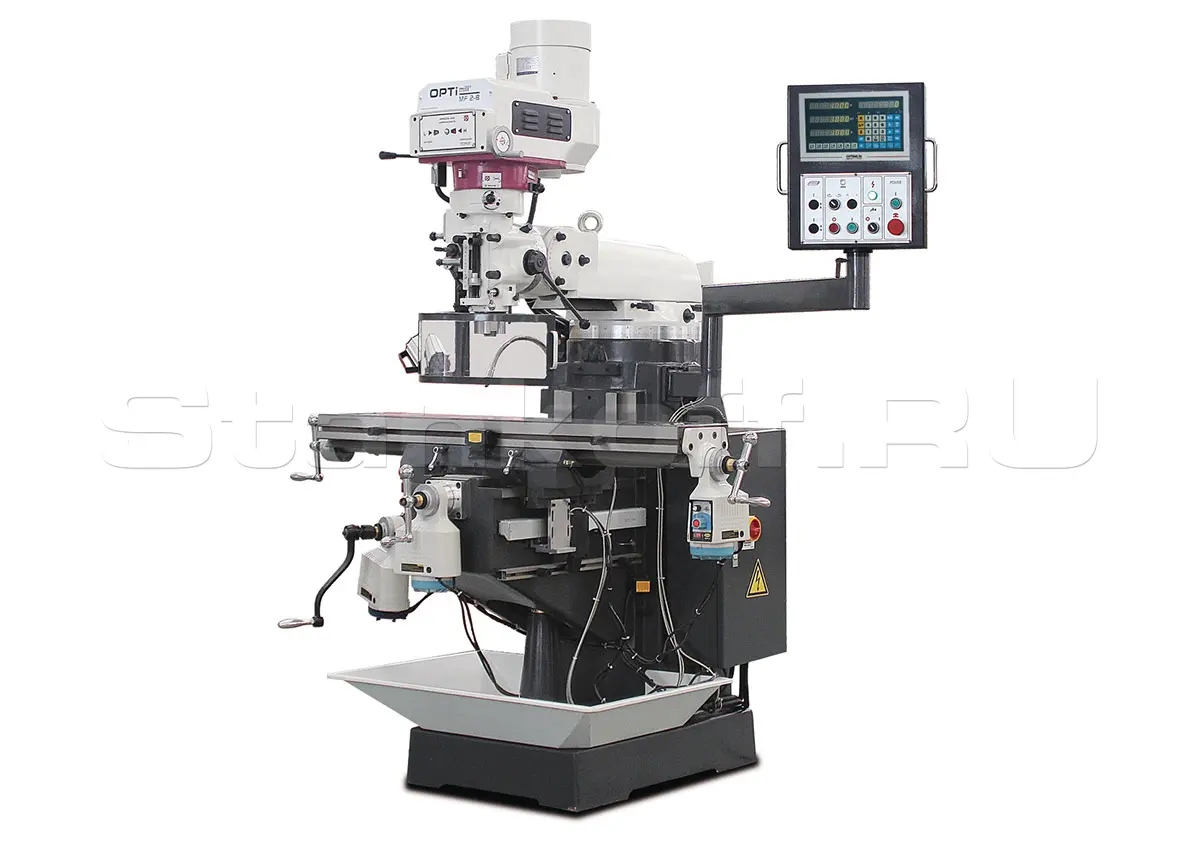

Вертикально-фрезерный станок OPTImill MF 2-B

Name: Вертикально-фрезерный станок OPTImill MF 2-B
Rating: 5 (1 reviews)

/ 4

Сравнить Вопросы

Краткие характеристики

Артикул OPTImill MF 2-B

Напряжение	380 В
Мощность	3 кВт
Мощность привода	2.2 кВт
Конус шпинделя	M16
Мах ø сверления	24 мм
Max ⌀ торцевой фрезы	76 мм
Max ⌀ концевой фрезы	20 мм
Максимальный диаметр рассверливания в стали	25 мм
Размер стола	1246х230 мм
Max расстояние от шпинделя до стола	405 мм
Вылет вертикального шпинделя	15-415 мм
Поворот шпинделя	± 45 °
Количество скоростей шпинделя	2
Частота вращения вертикального шпинделя	60 - 4200 об/мин
Размер T-образных пазов на столе	16 мм
Кол-во T-образных пазов на столе	3
Расстояние между Т-образными пазами на столе	63 мм
Максимальная грузоподъемность	200 кг
Размер Т-образных пазов стола	16 мм
Шаг	Нм H·м
Подключение сжатого воздуха	700-1060 кПа
Количество осей	3
Ручное перемещение по оси X	690 мм
Ручное перемещение по оси Y	310 мм
Ручное перемещение по оси Z	390 мм
Автоматическое перемещение по оси X	610мм
Автоматическое перемещение по оси Y	230мм
Автоматическое перемещение по оси Z	310мм
Патрон шпинделя	B16 ISO 40 DIN 2080
Диапазон поворота фрезерной головки по X - Y плоскости	± 90 °
Диапазон поворота фрезерной головки по Z - X плоскости	± 45 °
Ход шпинделя	127 мм
Диапазон автоподачи шпинделя	0.038-0.076-0.152 мм/об
Вес	1000 кг
Вес (брутто)	1060 кг

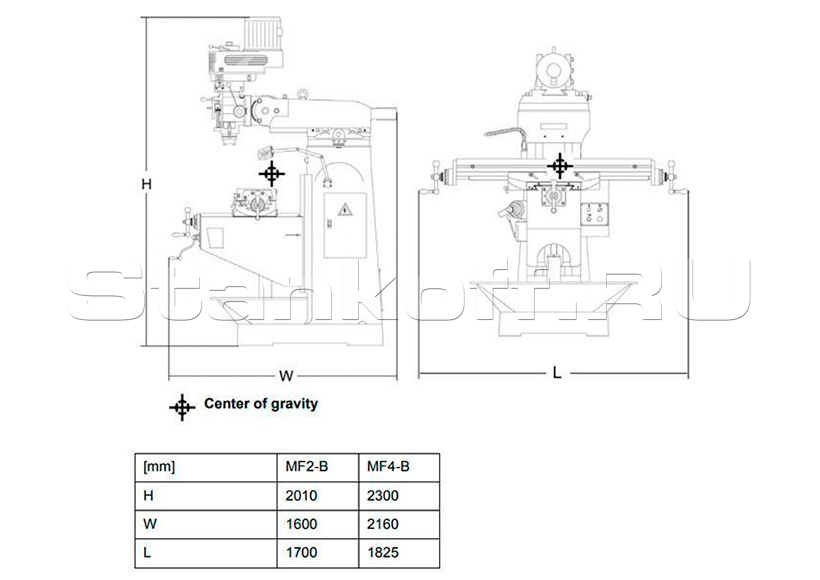

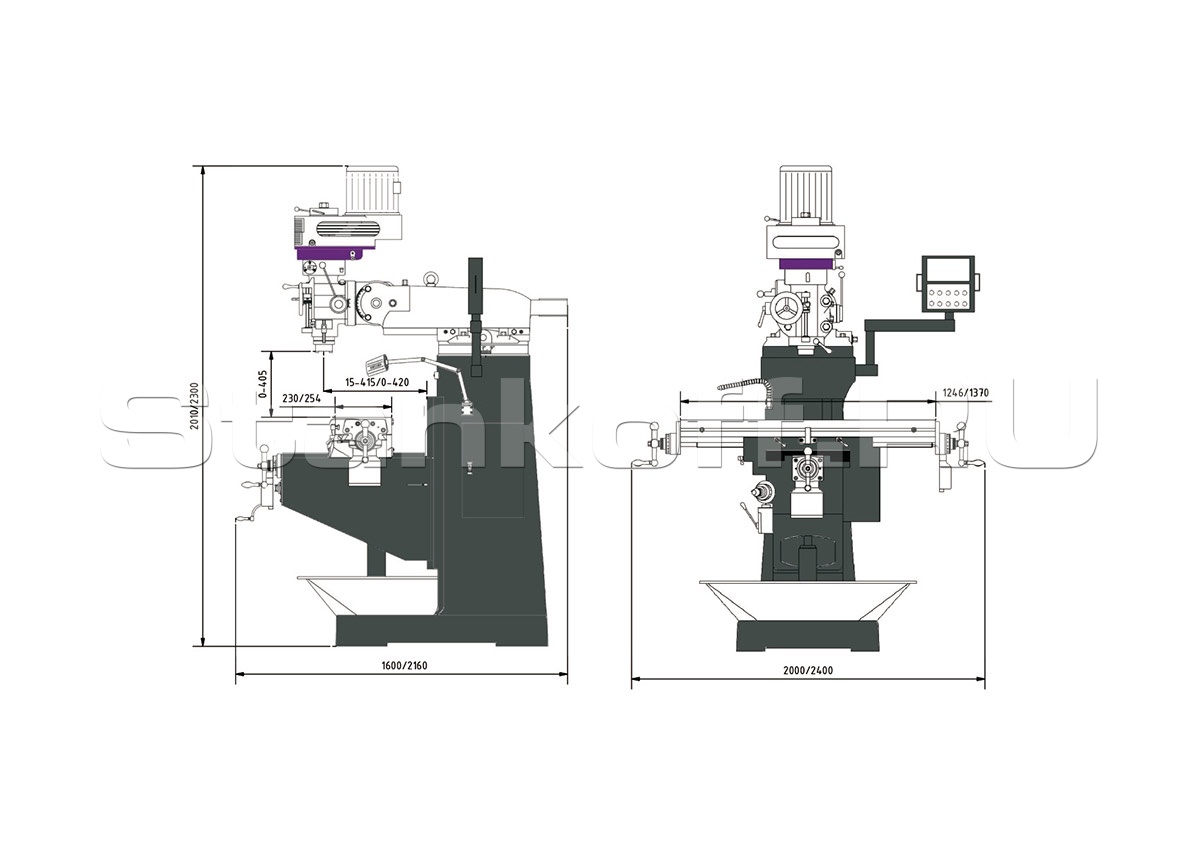

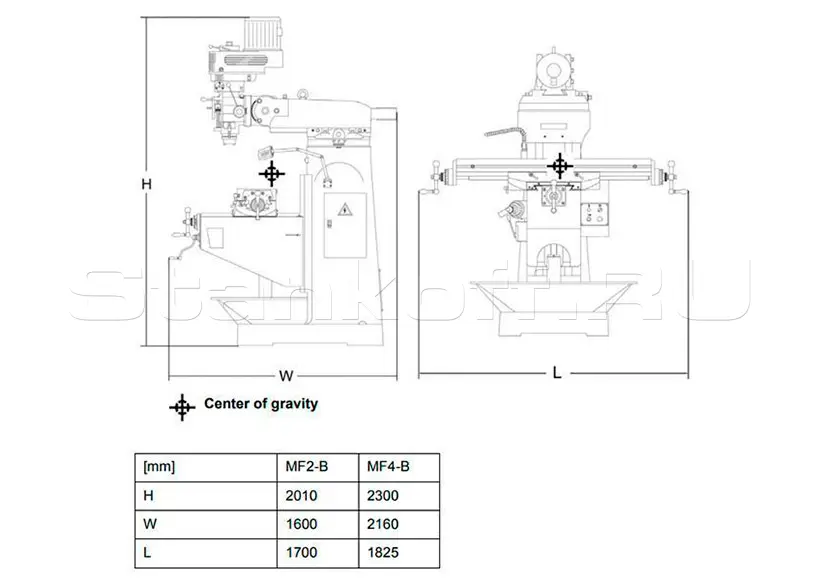

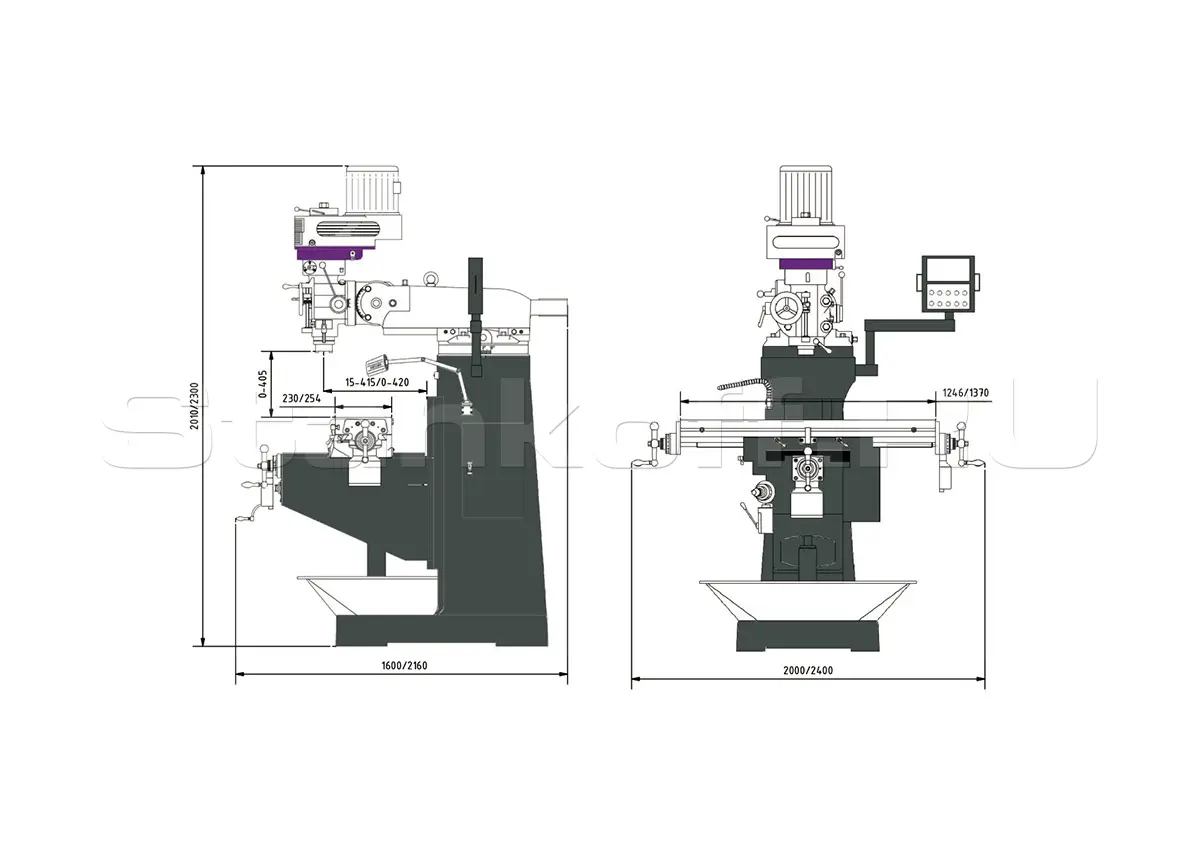

Габариты (ДШВ)	1600x1450x2010 мм
Габариты упаковки (ДШВ)	1250x1400x1900 мм

Все характеристики

Конструктив

Многофункциональные сверлильно-фрезерные станки с механически бесступенчатым приводом для профессионального использования.

Описание

Станина из высококачественного мелкозернистого чугуна;
Высокая точность, благодаря коническому роликовому подшипнику, регулировка пиноли с точностью менее 0,01 мм;
Бесступенчатое управление скоростью;
Вращение вправо / влево для нарезания резьбы;
Оси X и Z с регулируемой направляющей ласточкиного хвоста 55°;
Ось Y с плоской направляющей;
Поворотная на ±45° сверлильно-фрезерная головка;
Система охлаждения;
Правое и левое вращение;
Автоматическая подача пиноли, 3-ступенчатая 0,04 — 0,15 мм/об;
Подача двигателя по осям X, Y и Z;
Точная микроподача;
Фрезерный шпиндель с прецизионным подшипником;
Тормоз шпинделя;
Шкала глубины сверления и штрок;
Перекрестный стол с Т-образными пазами и каналом для охлаждающей жидкости;
Централизованная смазка;
Регулируемый по высоте защитный экран с микровыключателем, от стружки и деталей, для максимальной защиты оператора;
Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами.

Характеристики

Напряжение	380 В
Мощность	3 кВт
Мощность привода	2.2 кВт
Конус шпинделя	M16
Мах ø сверления	24 мм
Max ⌀ торцевой фрезы	76 мм
Max ⌀ концевой фрезы	20 мм
Максимальный диаметр рассверливания в стали	25 мм
Размер стола	1246х230 мм
Max расстояние от шпинделя до стола	405 мм
Вылет вертикального шпинделя	15-415 мм
Поворот шпинделя	± 45 °
Количество скоростей шпинделя	2
Частота вращения вертикального шпинделя	60 - 4200 об/мин
Размер T-образных пазов на столе	16 мм
Кол-во T-образных пазов на столе	3
Расстояние между Т-образными пазами на столе	63 мм
Максимальная грузоподъемность	200 кг
Размер Т-образных пазов стола	16 мм
Шаг	Нм H·м
Подключение сжатого воздуха	700-1060 кПа
Количество осей	3
Ручное перемещение по оси X	690 мм
Ручное перемещение по оси Y	310 мм
Ручное перемещение по оси Z	390 мм
Автоматическое перемещение по оси X	610мм
Автоматическое перемещение по оси Y	230мм
Автоматическое перемещение по оси Z	310мм
Патрон шпинделя	B16 ISO 40 DIN 2080
Диапазон поворота фрезерной головки по X - Y плоскости	± 90 °
Диапазон поворота фрезерной головки по Z - X плоскости	± 45 °
Ход шпинделя	127 мм
Диапазон автоподачи шпинделя	0.038-0.076-0.152 мм/об
Вес	1000 кг
Вес (брутто)	1060 кг
Габариты (ДШВ)	1600x1450x2010 мм
Габариты упаковки (ДШВ)	1250x1400x1900 мм
