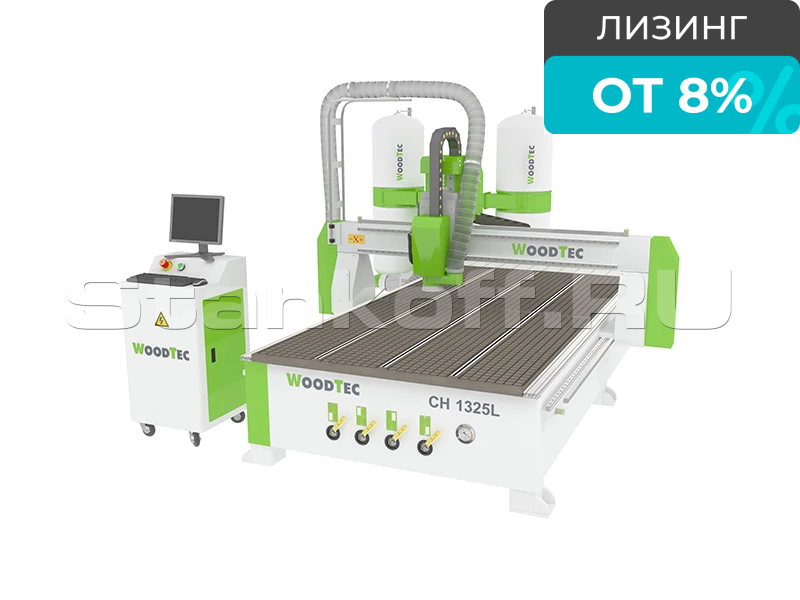

Фрезерно-гравировальный станок с ЧПУ WoodTec CH-1325L
- Артикул
- WoodTec CH-1325L
- Ход по оси X, мм
- 1300
- Ход по оси Y, мм
- 2500
- Ход по оси Z, мм
- 180
- Тип механизма привода (X,Y)
- Косозубые рейки
- Тип механизма привода Z
- ШВП
Конструктив
Данное оборудование используется для высокоточной 2D и 3D фрезеровки, а также гравировальных работ по различным материалам. Широко применяется в различных отраслях промышленности, таких как изготовление мебели, дверей, фасадов, рекламы, сувенирной продукции, мастер моделей и многих других.
Виды обрабатываемых материалов
Древесина любых пород, композитные материалы, пластики, плитные материалы, такие как ДСП, МДФ, ДВП, фанера, полистирол, оргстекло, акрил, цветные металлы.
Схемы обработки
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (водяное охлаждение) | 1 | 3,2 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | BEST 4 кВт |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Плата управления NCStudio | 1 | |
| 5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
| 6 | Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | |
| 7 | Шаговые электродвигатели осевого перемещения | 4 | 450 Вт |
| 8 | Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) | 3 | HIWIN |
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z (комплект) | 1 | |
| 11 | Набор фрез для обработки дерева / МДФ / ДСП (комплект) | 1 | |
| 12 | Набор цанг, фиксация гайкой (комплект) | 1 | ER20 |
| 13 | Набор гаечных ключей для обслуживания станка | 1 | |
| 14 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 15 | Пылеулавливающий агрегат | 1 | 3 кВт |
| 16 | Ящик с ЗИП | 1 | |
| 17 | Аспирационный кожух на шпиндель | 1 | |
| 18 | Чиллер | 1 | CW-3000 |
| 19 | Программное обеспечение | 1 | на русском языке |
| 20 | Руководство пользователя | 1 | на русском языке |
Область применения
• Гравировка:
Гравировка поверхностей из самых различных материалов.
• Мебельное производства:
Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
• Отделка интерьеров:
Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
• Отделка экстерьеров:
Фигурные наличники на окна и двери с резьбой .
Декоративные элементы для украшения деревянных домов и бань.
Балясины из доски для отделки веранд и беседок, ограды и т.д.
• Эксклюзивные изделия:
Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
• Производство дверей:
Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
• Модельное производство:
Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
• Реклама:
Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Получаемые изделия
Массив древесины
Фасады
Различные пластики, ПВХ, акрил и другие материалы
Цветные металлы
Конструктивные особенности
Цельносварная станина
Стальной портал
Стальные опоры портала
Высокоточные линейные направляющие и подшипники повышенной жесткости
Высокопрецизионные шариковинтовые пары
Косозубая рейка по осям X и Y
Вакуумный рабочий стол с "Т" - пазами для механического крепления
Промышленный электрошпиндель 3,2 кВт - 24000 об/мин "HQD" (Китай)
Высокоточные шаговые двигатели
Датчик измерения и калибровки длины инструмента
Плата управления NC STUDIO
Чиллер CW-3000
Аспирационный кожух и пылеулавливающий агрегат
Программное обеспечение «ARTCAM »
Характеристики
| Перемещения | |
| Ход по оси X, мм | 1300 |
| Ход по оси Y, мм | 2500 |
| Ход по оси Z, мм | 180 |
| Тип механизма привода (X,Y) | Косозубые рейки |
| Тип механизма привода Z | ШВП |
| Тип двигателя привода (X,Y,Z) | шаговый |
| Макс. скорость позиционирования, м/мин | 10 |
| Шпиндель | |
| Тип охлаждения шпинделя | Водяное |
| Максимальная частота вращения шпинделя, об/мин | 24000 |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, мм | 16 |
| Мощность шпинделя, кВт | 3,2 |
| Рабочий стол | |
| Тип рабочего стола | Вакуумный и механический с «Т»- пазами крепления 6 зон |
| Электропитание | |
| Общая установленная мощность, кВт | 6 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Опции | |
| Система смены инструмента | ручная |
| Габаритные параметры станка | |
| Длина станка, мм | 3000 |
| Ширина, мм | 1500 |
| Высота, мм | 1250 |
| Транспортные габариты | |
| Габаритные размеры станка, мм | 3000 × 1500 × 1250 |
