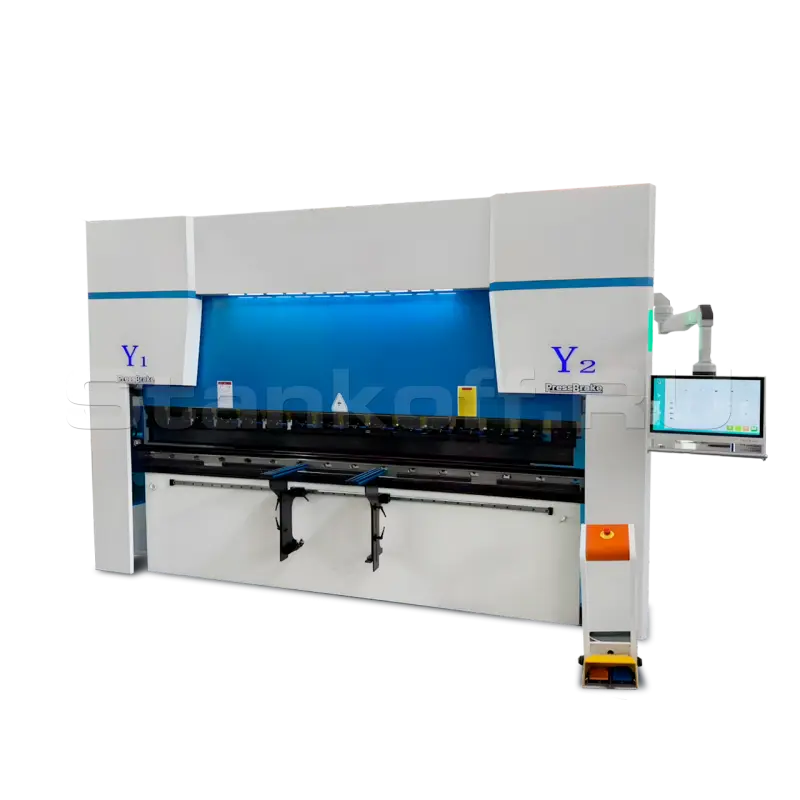

Сервогидравлический листогибочный пресс MT-170/4000 6+1 axis

Name: Сервогидравлический листогибочный пресс MT-170/4000 6+1 axis
Availability: PreOrder
Rating: 5 (1 reviews)

/ 8

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: MT-170/4000 6+1 axis
Усилие, тонн: 170
Длина гиба, мм: 4000
Расстояние между колоннами, мм: 3300
Глубина зева, мм: 400
Макс. раскрытие, мм: 580

Все характеристики

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

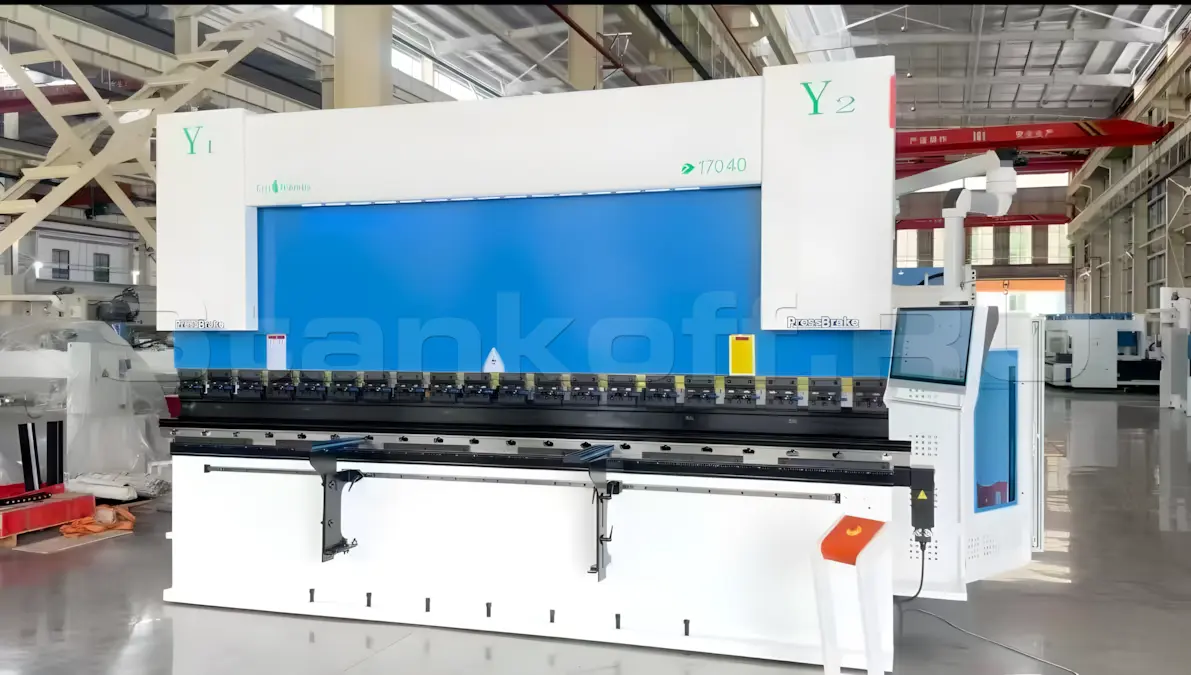

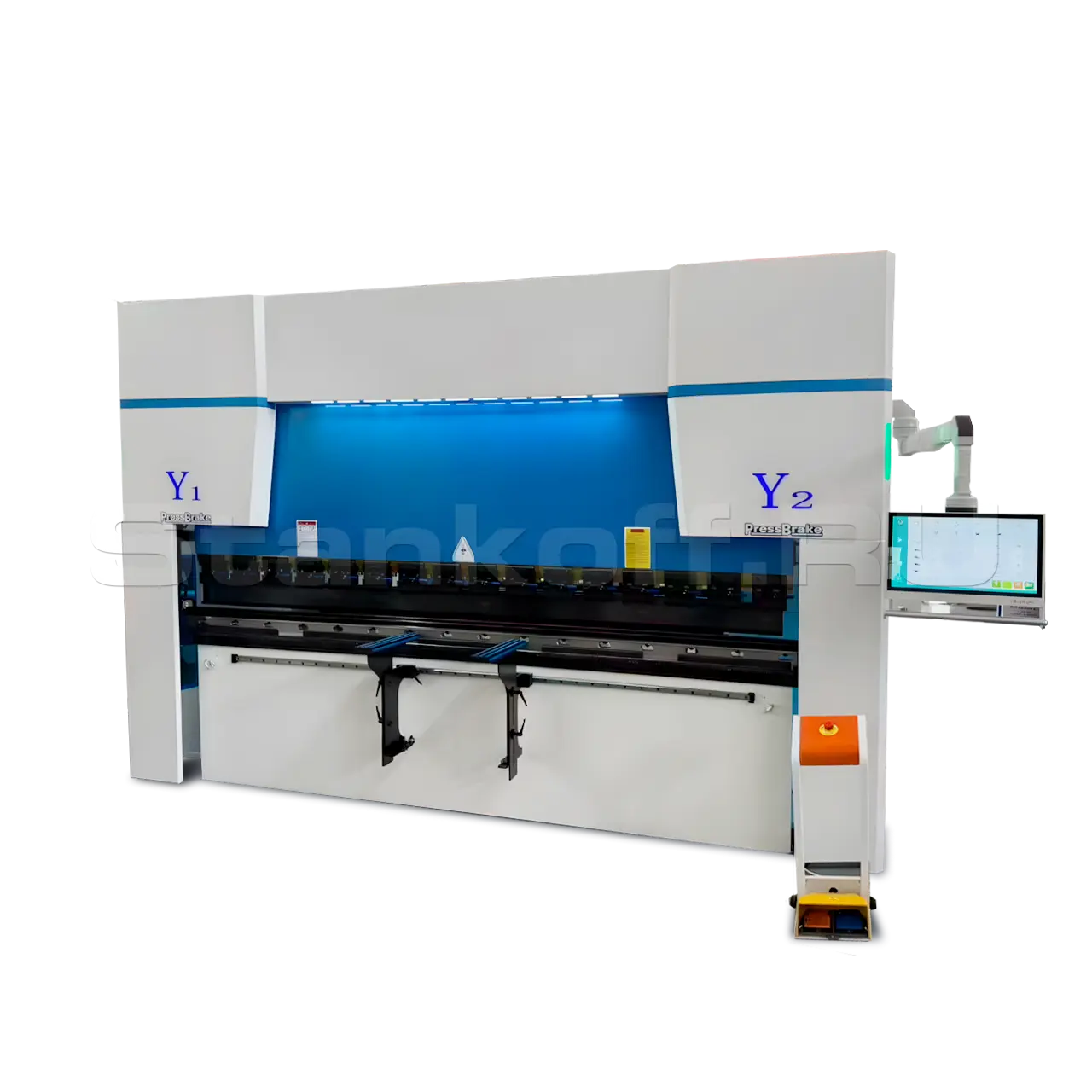

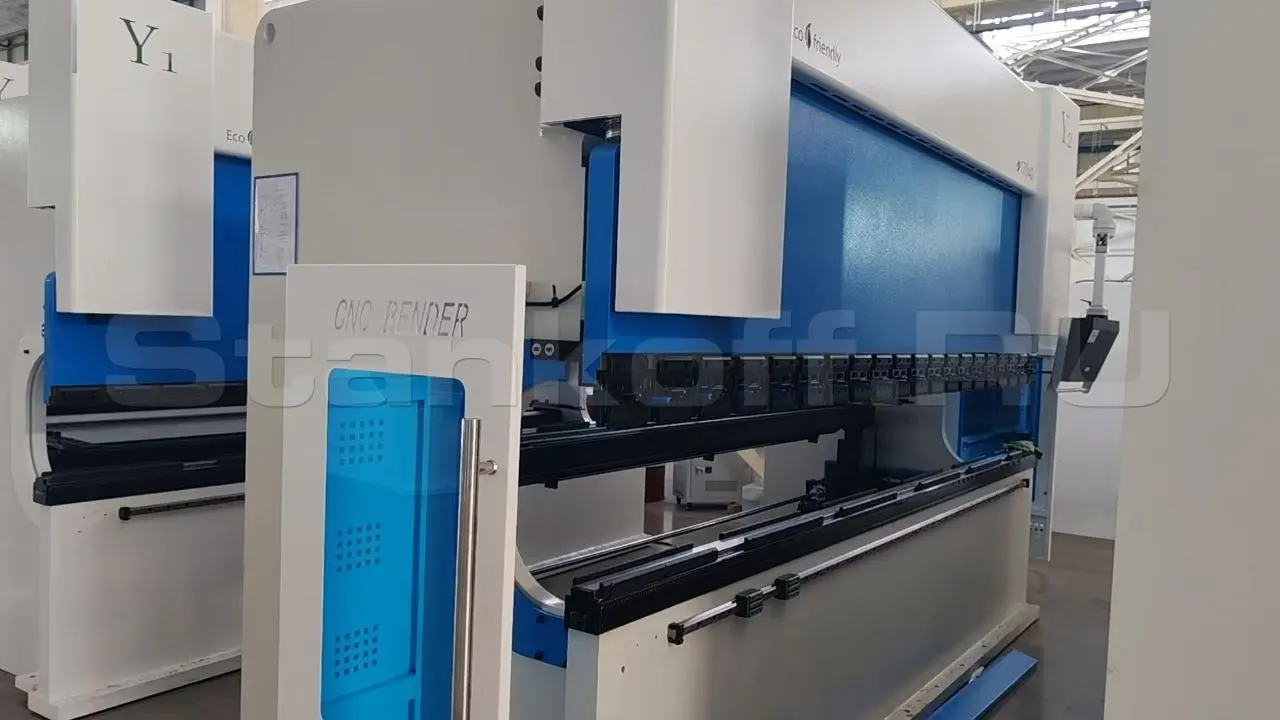

Серво-гидравлический листогибочный пресс MT-170/4000 6+1 axis предназначен для точной гибки листового металла в серийном и мелкосерийном производстве. Станок оснащён сенсорной системой ЧПУ DE-18 Pro, которая упрощает программирование операций, работу с библиотеками инструмента и изделий, а также управление основными осями оборудования. Многоосевой задний упор автоматически позиционирует заготовку по глубине, высоте и ширине, сокращая время переналадки и повышая повторяемость деталей. Электромеханическая компенсация прогиба помогает сохранять стабильный угол гиба по всей длине заготовки, что особенно важно при работе с длинными деталями. Применение комплектующих промышленного класса, гибочного инструмента стандарта AMADA Promecam, лазерной защиты и задней световой завесы делает пресс надёжным решением для изготовления металлоконструкций, корпусов, панелей, дверей, воздуховодов и других изделий из листового металла.

Конструктивные особенности

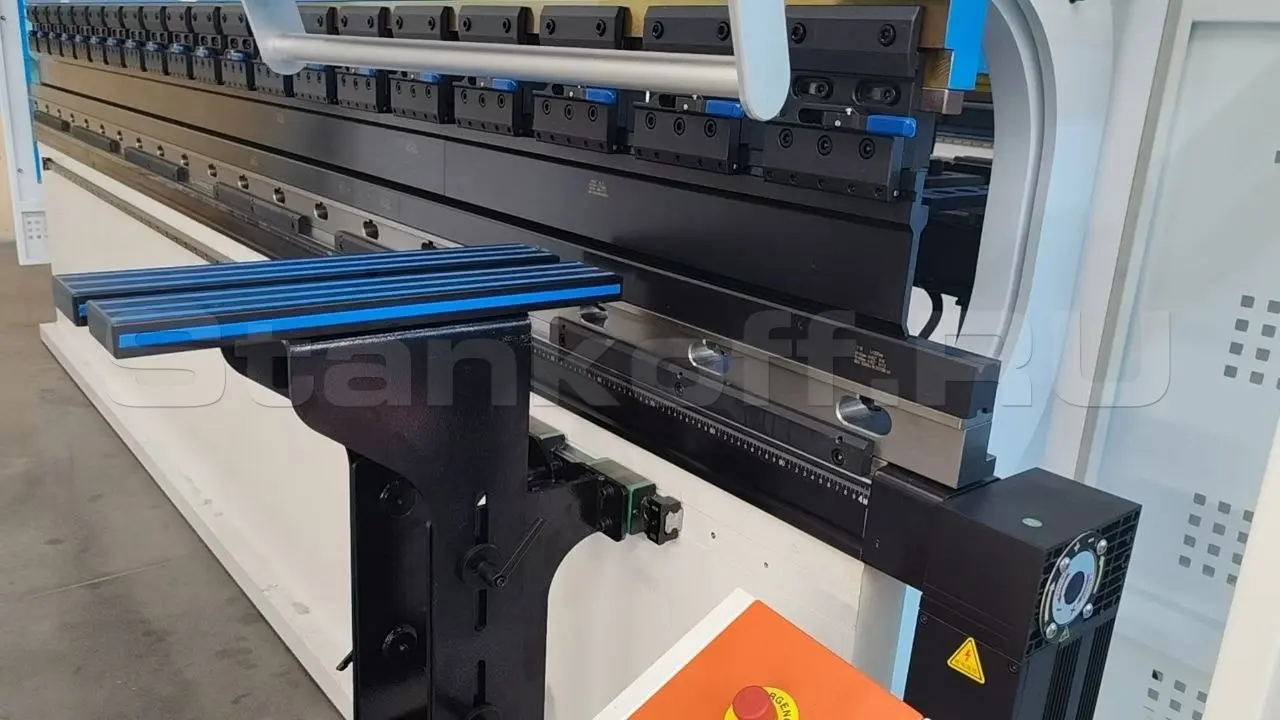

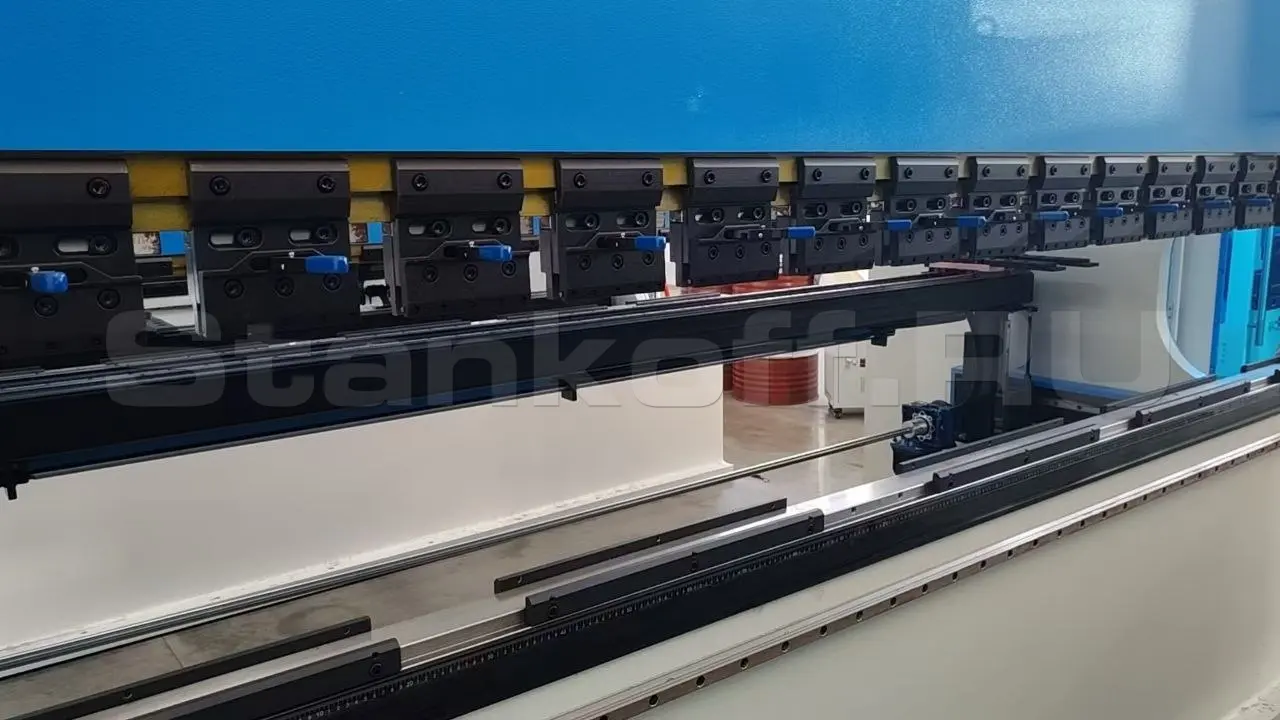

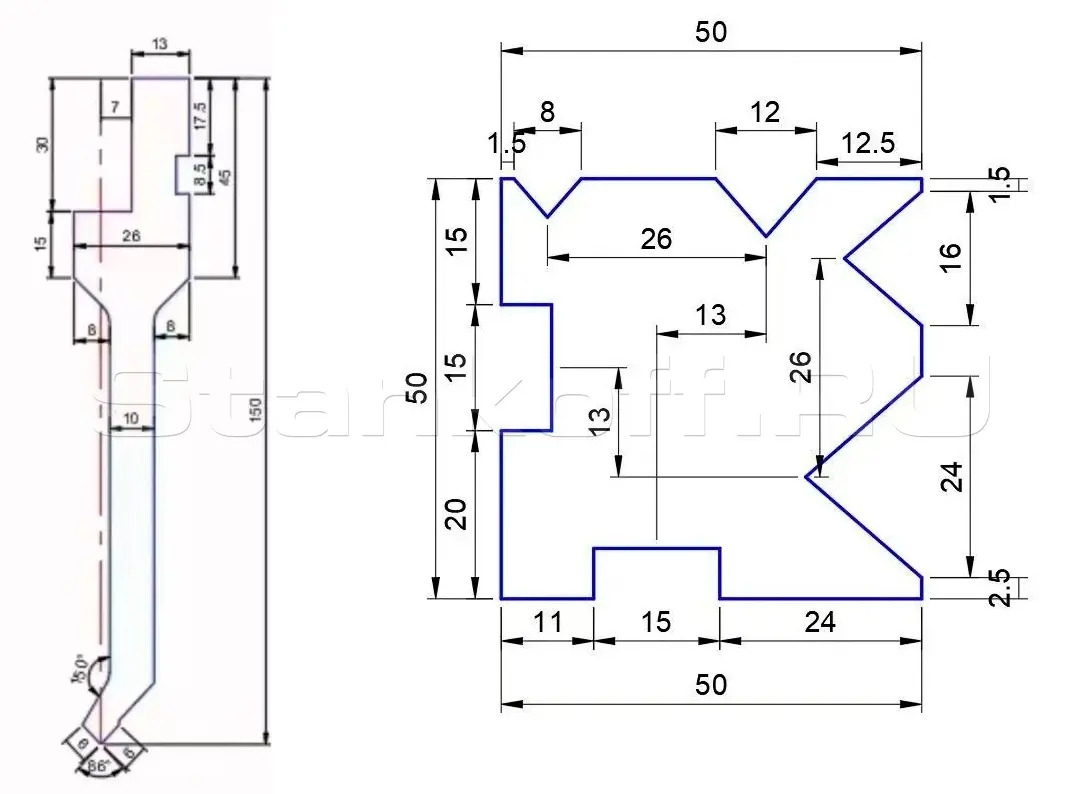

Гибочный инструмент

• Пуансон имеет хвостовик типа AMADA PROMECAM, набран сегментами по 100/10/15/20/40/50/200/300/100мм);
• Матрица (многоручьевая c адаптером).

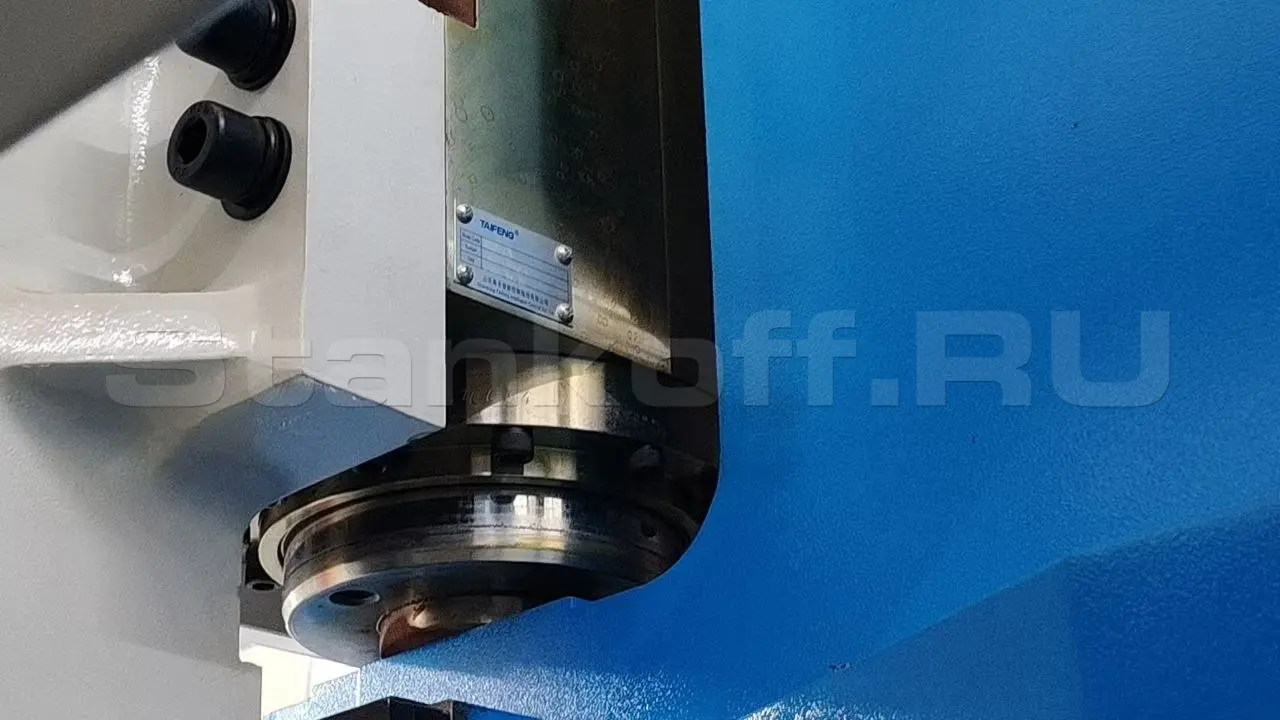

Гидроцилиндр

Преимущества:
• Высокоскоростной свободный падающий ход;
• Высокая скорость гибки;
• Высокая скорость возврата;
• Очень низкий уровень шума.

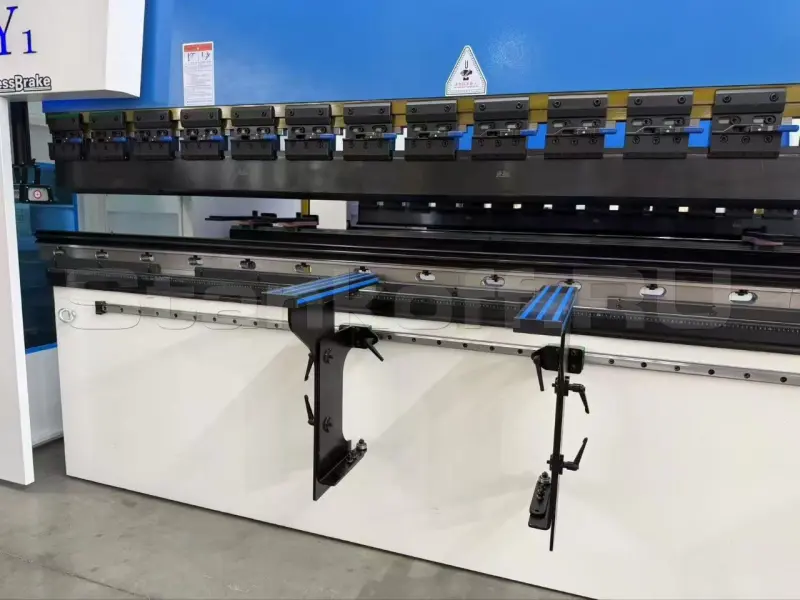

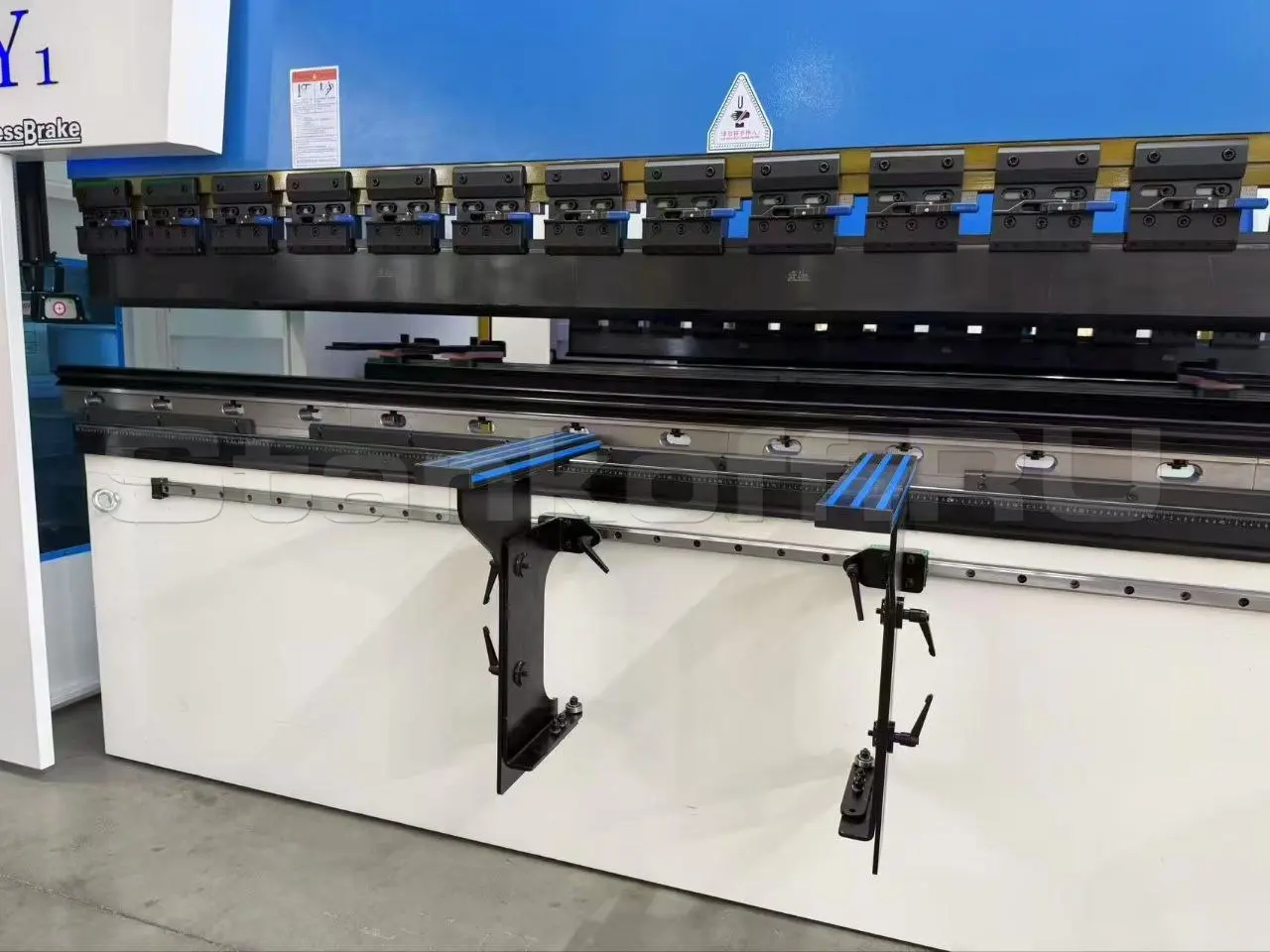

Передняя поддержка листа

Необходима ля удобного позиционирования листа оператором. Они легко перемещаются в обе стороны по направляющим, а также имеют регулировку по высоте.

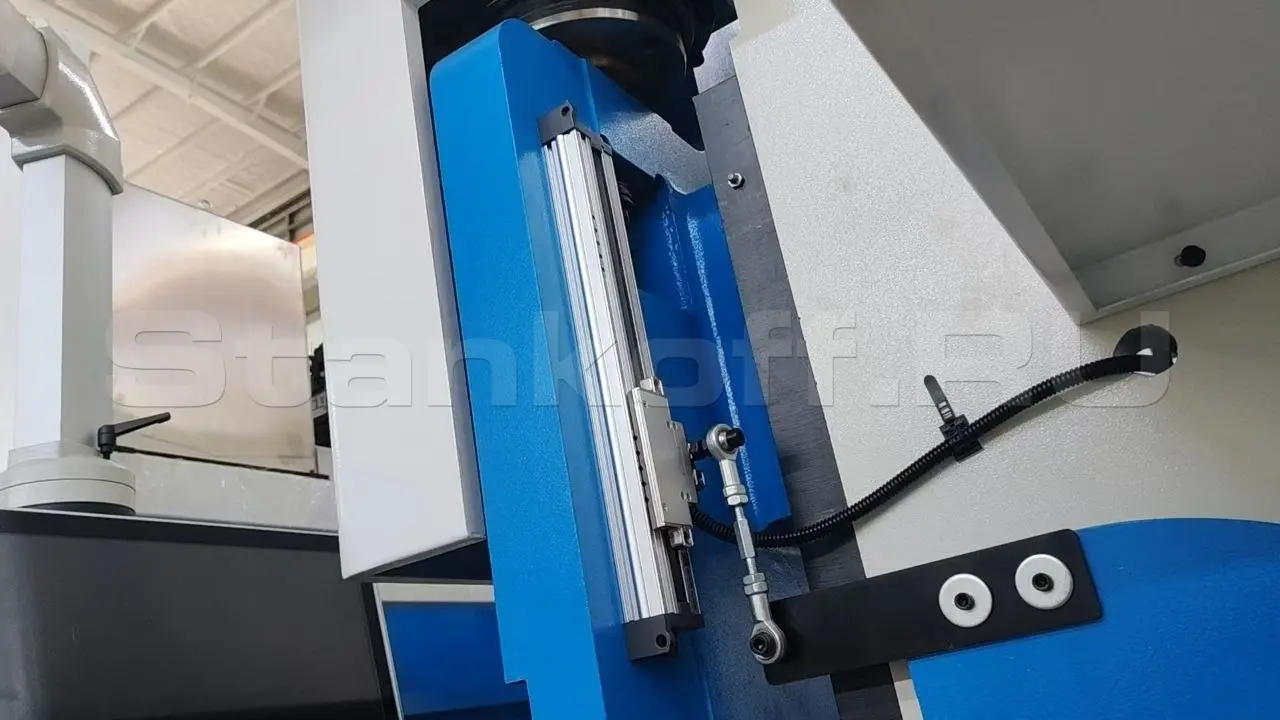

Линейный энкодер

Обеспечивает точное положения гибочной балки.

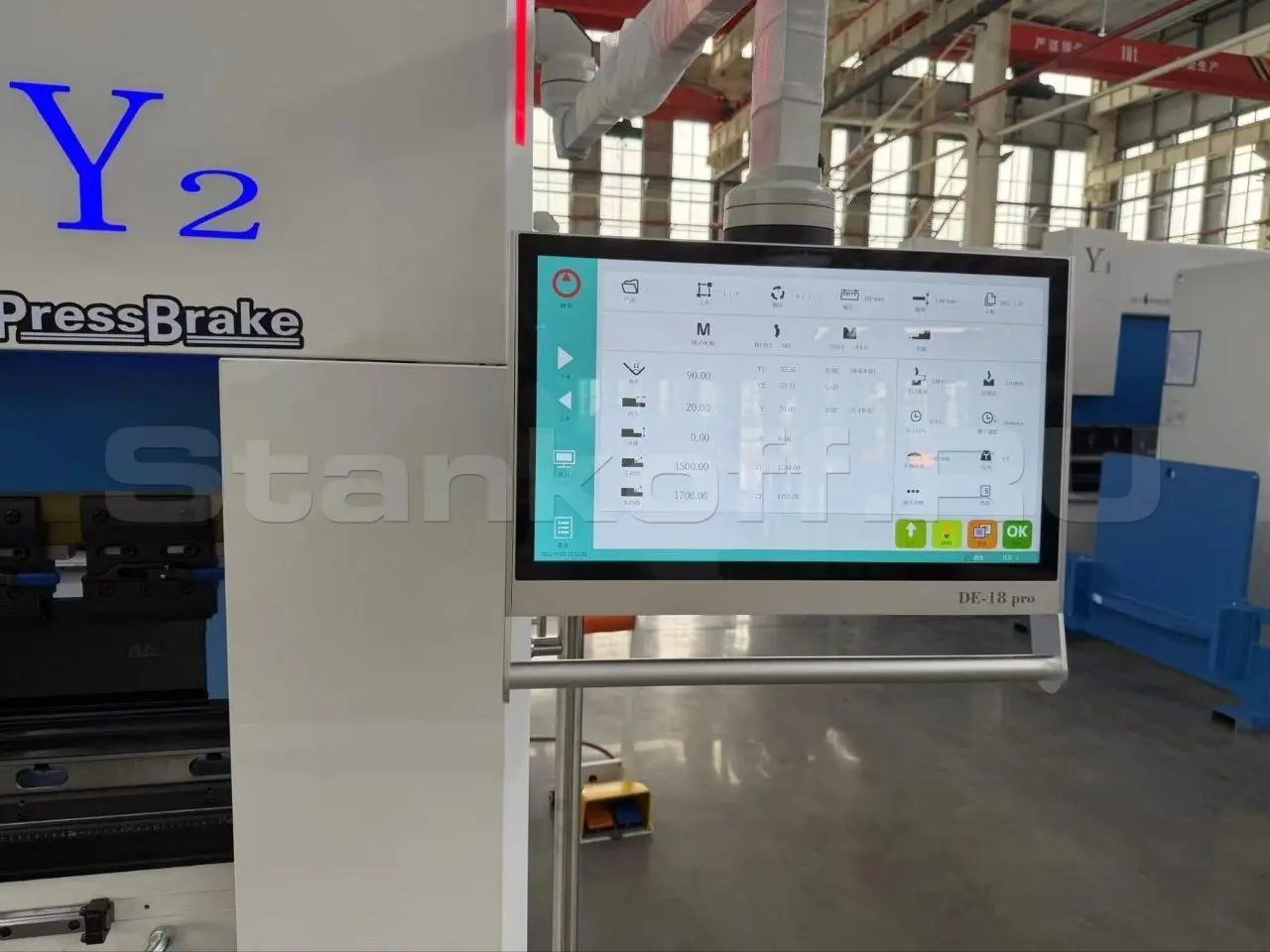

Система ЧПУ DE-18 PRO

• Контроллер оснащён 21,5-дюймовым TFT-дисплеем высокого разрешения с широкоформатной цветной матрицей и промышленным многоточечным сенсорным экраном;
• USB-интерфейс для внешних устройств;
• Разрешение 1920 × 1080 пикселей;
• Наличие библиотек инструмента / материала / изделий;
• Импорт CAD-чертежей.

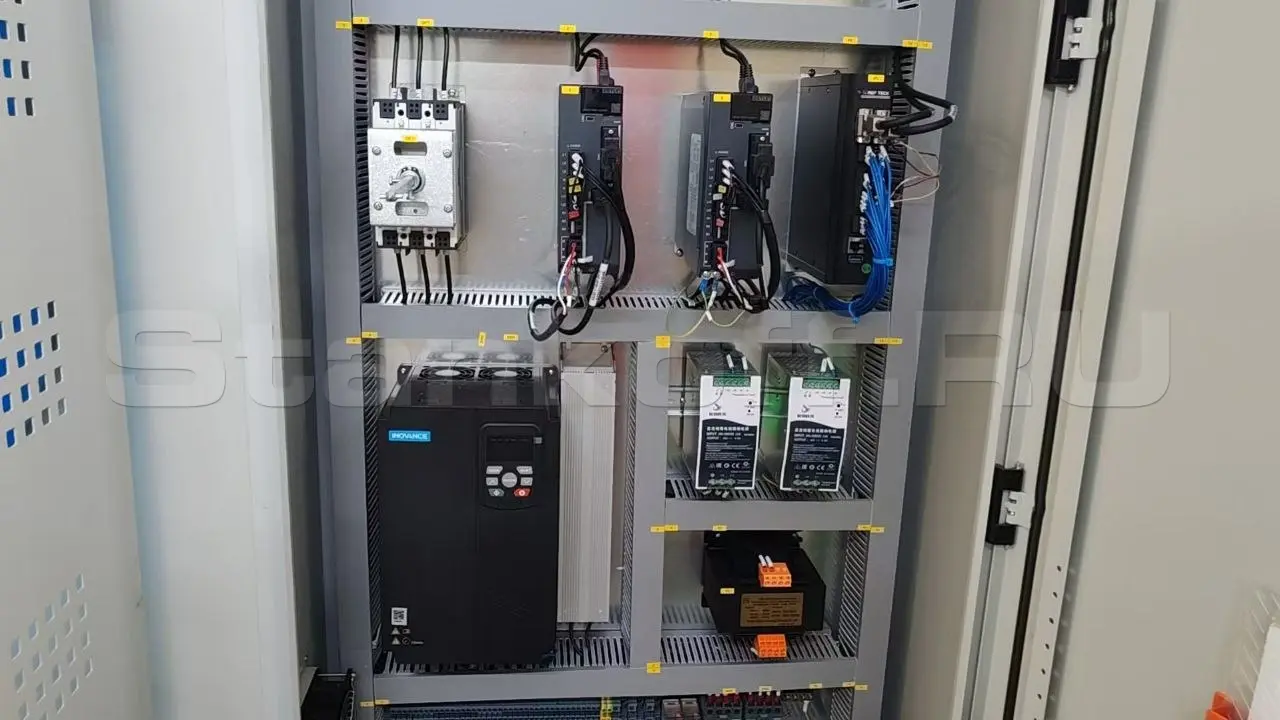

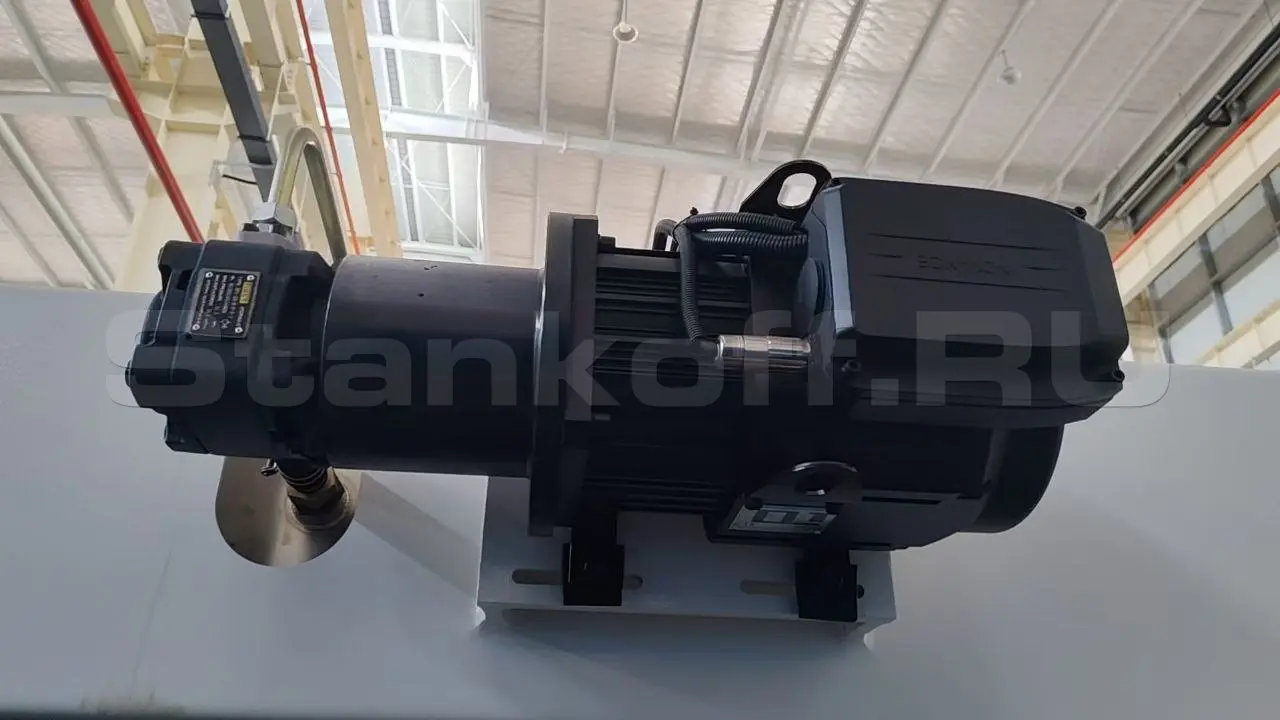

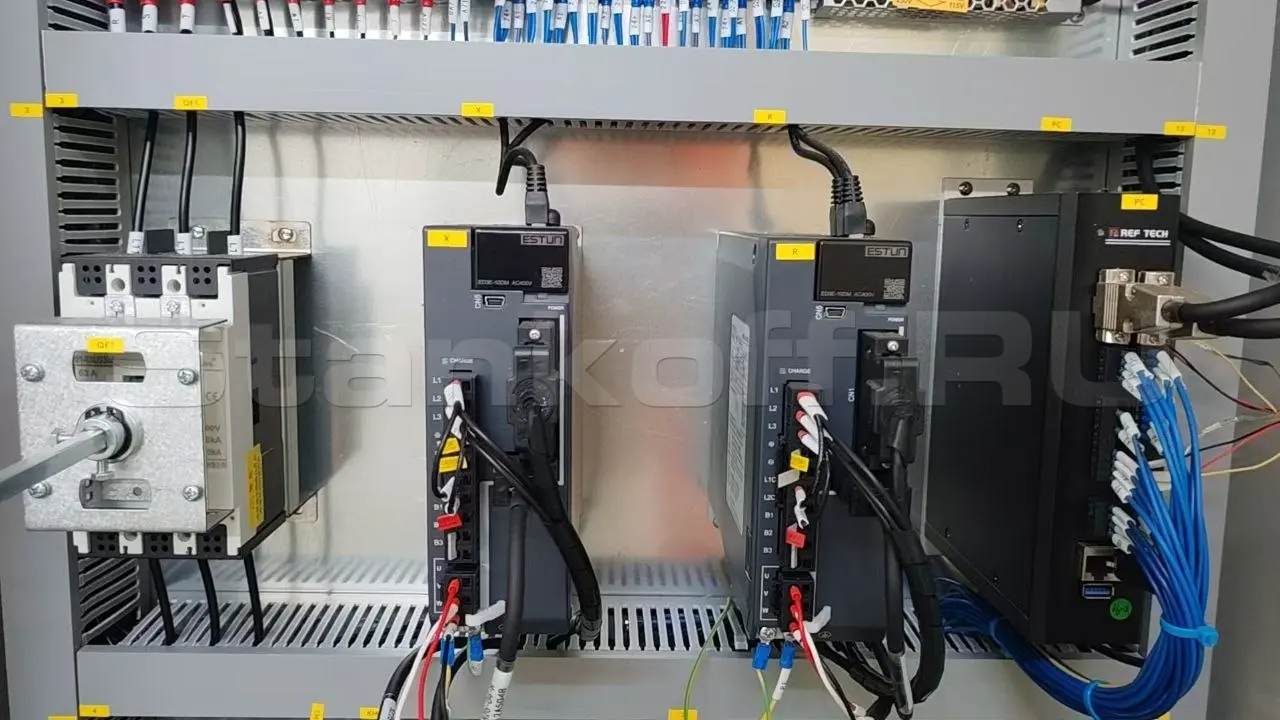

Серводрайверы и двигатель INOVANCE / ESTUNI

Система обеспечивает точное управление движением гидроцилиндров, подачу масла по требованию и существенное снижение энергопотребления.
Преимущества:
• Более высокая скорость перемещения гидроцилиндров по сравнению с насосами с обычным электродвигателем;
• Меньший нагрев гидравлического масла, что увеличивает срок службы насоса и элементов гидросистемы;
• Снижение уровня шума за счёт работы привода только в момент нагрузки.

Электромеханическая система компенсации прогиба листогиба

Система компенсации прогиба позволяет компенсировать деформации заготовки во время гибки, тем самым поддерживая постоянный угол на всей длине гиба.

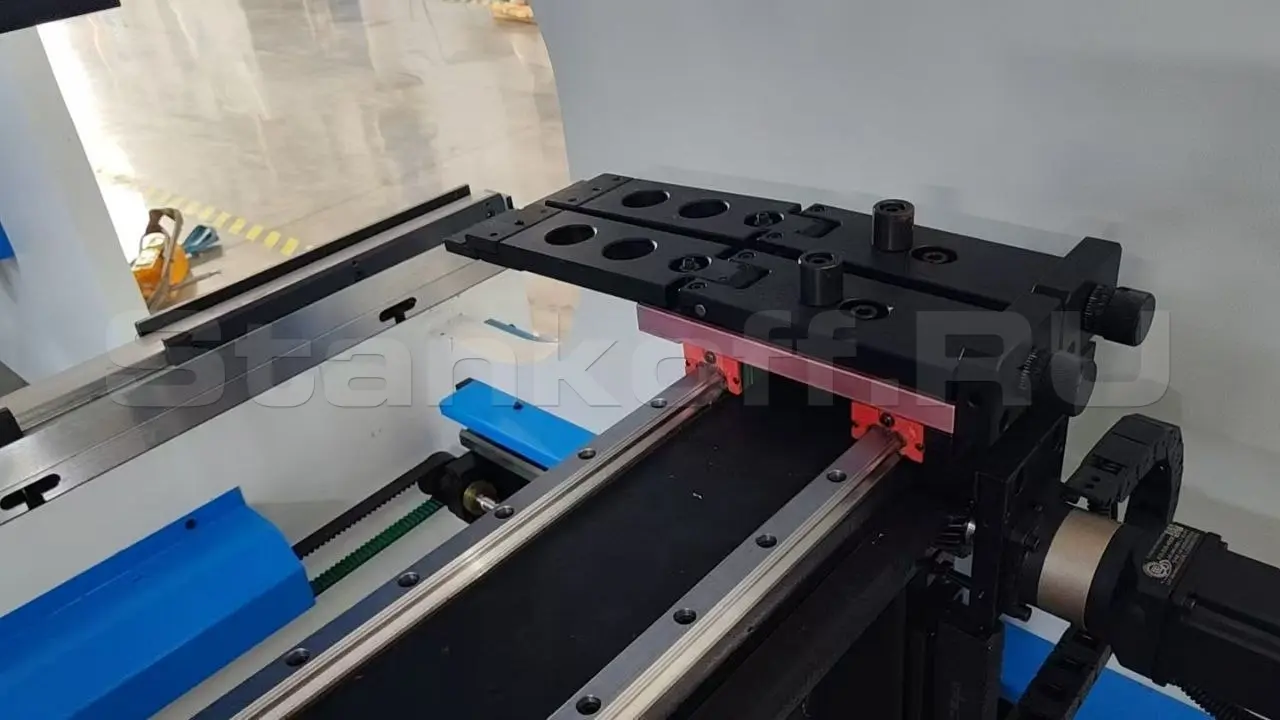

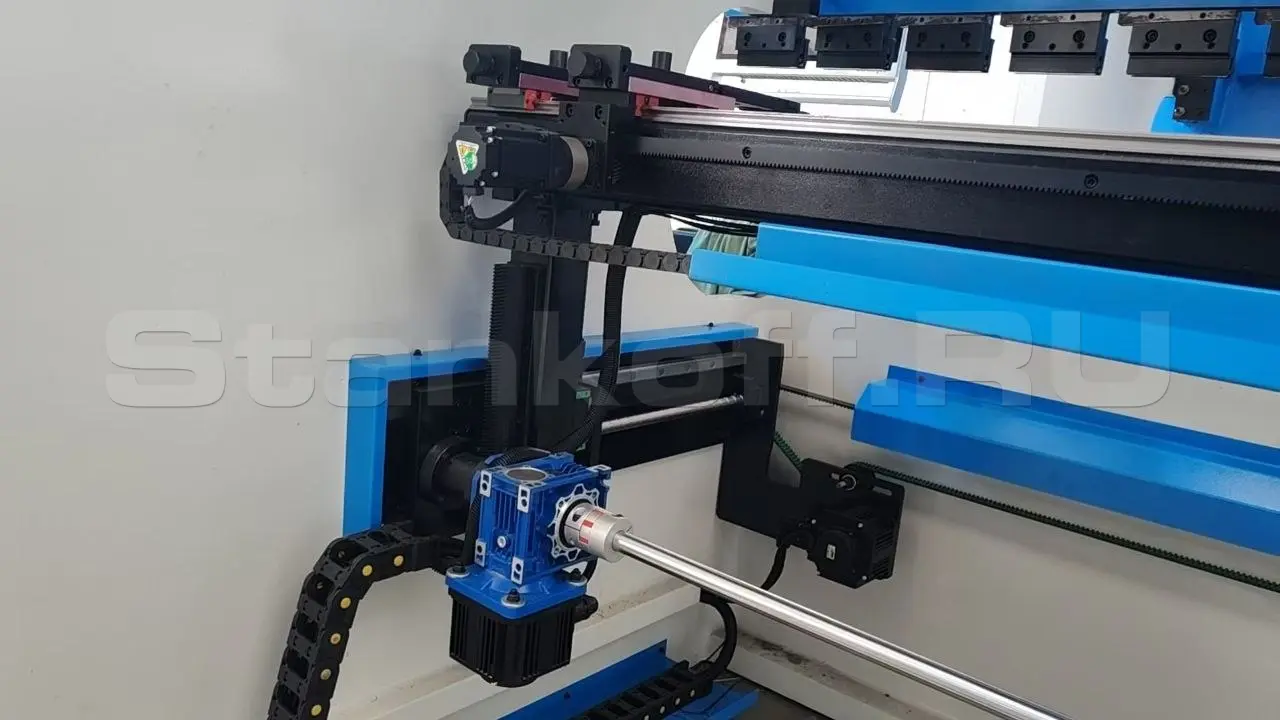

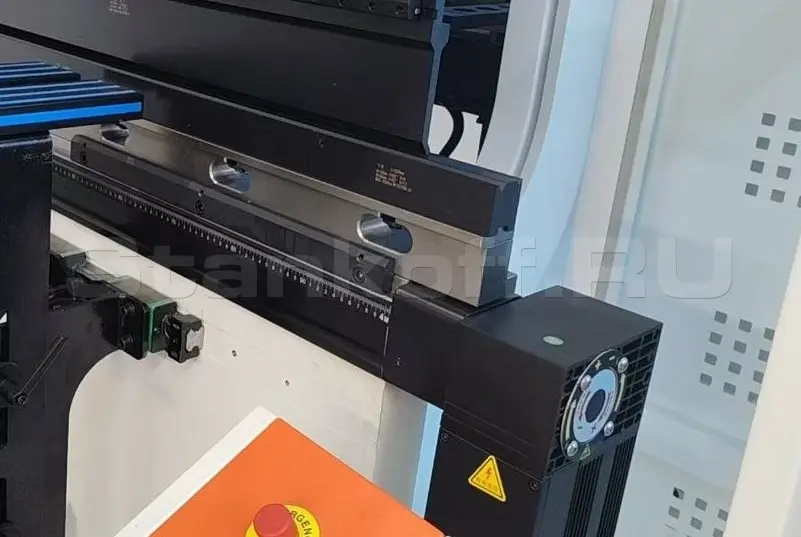

Задний упор

4-осевой задний упор с ЧПУ по осям X, R, Z1, Z2 обеспечивает автоматическое позиционирование заготовки по глубине, высоте и ширине, повышая точность размера полки и сокращая время переналадки при серийной гибке.

Характеристики

Усилие, тонн	170
Длина гиба, мм	4000
Расстояние между колоннами, мм	3300
Глубина зева, мм	400
Макс. раскрытие, мм	580
Ход заднего упора (X), мм	500
Точность позиционирования заднего упора, мм	±0,1
Точность повторного позиционирования заднего упора, мм	±0,02
Скорость подвода, мм/с	140
Макс. скорость перемещений по оси X, мм/с	360
Система компенсации прогиба	электромеханическая
Количество управляемых осей, шт	6
Управляемые оси ЧПУ	Y1+Y2+X+R+Z1+Z2+V
Ход траверсы, мм	200
Рабочая скорость, мм/с	10
Скорость возврата, мм/с	130
Точность повторного позиционирования траверсы, мм	0,02
Макс. мощность двигателя, кВт (л.с.)	17,8

Калькулятор усилия гибки

Расчёт для станка MT-170/4000 6+1 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 3300 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
