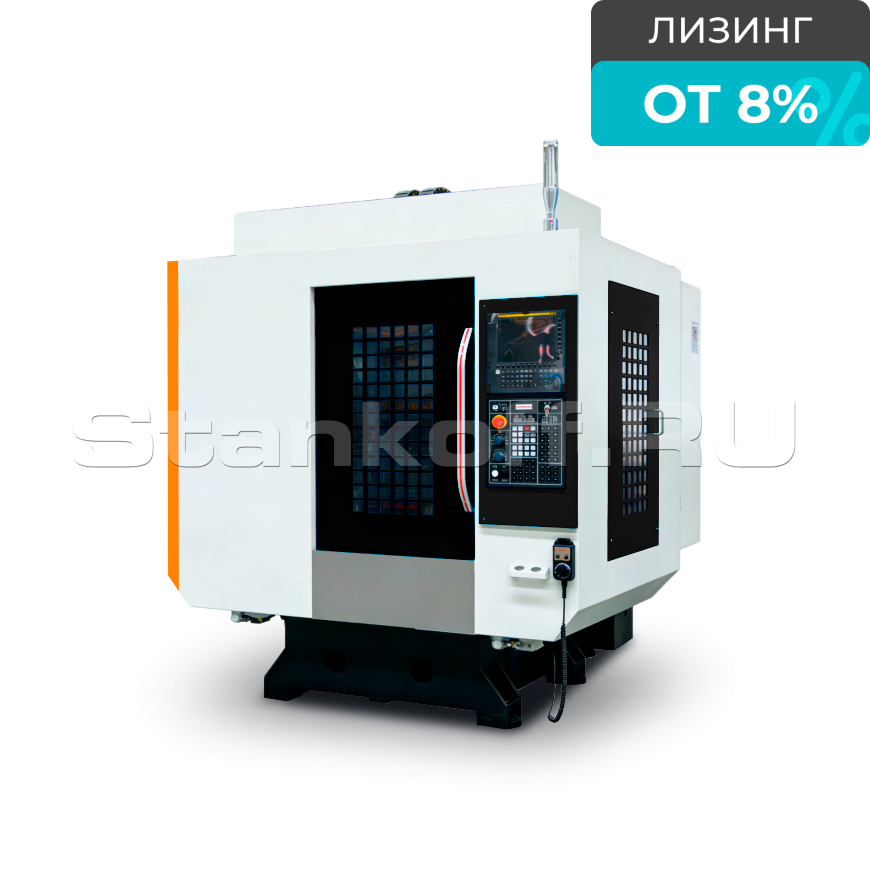

Вертикально фрезерный обрабатывающий центр ST700

Name: Вертикально фрезерный обрабатывающий центр ST700
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул ST700

Система управления
Контроллер ЧПУ	SYNTEC 22MA
Перемещения
Перемещение по оси X, мм	600
Перемещение по оси Y, мм	400
Перемещение по оси Z, мм	330
Расстояние от торца шпинделя до поверхности стола, мм	150–480
Рабочий стол
Размер стола, мм	700x420
Количество Т-пазов, шт	3
Ширина Т-паза, мм	14
Расстояние между пазами, мм, мм	125
Максимальная нагрузка, кг	250
Шпиндель
Конус шпинделя	BBT30
Частота вращения шпинделя, об/мин	20000
Тип привода шпинделя	Прямой
Мощность двигателя шпинделя (постоянная/максимальная), кВт	5,5 / 13,5
Крутящий момент шпинделя, Нм	17,5 / 43
Оси X/Y/Z
Ускоренное перемещение X/Y/Z, м/мин	48 / 48 / 48
Скорость рабочей подачи X/Y/Z, мм/мин	1–10000
Мощность двигателей осей X/Y, кВт	2,4
Крутящий момент по осям X/Y, Нм	11,5
Мощность двигателя оси Z, кВт	3,9
Крутящий момент по оси Z, Нм	18,6
Инструментальный магазин
Вместимость, шт	21
Максимальный вес инструмента, кг	2
Максимальная длина инструмента, мм	200
Максимальный диаметр инструмента, мм	60 / 80
Время смены инструмента, сек	1,5
Точность
Точность позиционирования, мм	0,008
Повторяемость позиционирования, мм	0,005
Пневмосистема
Давление воздуха, МПа	0,5–0,7
Электропитание
Напряжение, В	380
Частота, Гц	50
Общая мощность, кВА	15
Система СОЖ
Бак СОЖ, л	~200
Габаритные параметры
Длина, мм	1750
Ширина, мм	2230
Высота, мм	2230
Вес, кг	2850

Все характеристики

Конструктив

Вертикально-фрезерный обрабатывающий центр ST700 предназначен для комплексной обработки металлических заготовок за одну установку. Станок выполняет фрезерование, сверление, растачивание, зенкерование, развёртывание отверстий и нарезание резьбы.

Благодаря системе ЧПУ, автоматической смене инструмента и высокоскоростному шпинделю ST700 сокращает время обработки, снижает количество переустановок детали и повышает точность. Оборудование подходит для изготовления корпусных деталей, элементов пресс-форм и штампов, деталей машин, оснастки и компонентов для машиностроения, приборостроения, автомобильной и авиационной промышленности.

Комплектующие

Система ЧПУ	SYNTEC (Тайвань)
Серводвигатели осей подачи	SYNTEC (Тайвань)
Серводвигатель шпинделя	SYNTEC (Тайвань)
Сервоприводы	SYNTEC (Тайвань)
Шпиндельный узел	SPEEDCN (Китай)
ШВП	HIWIN / PMI (Тайвань)
Линейные направляющие	HIWIN / PMI (Тайвань)
Инструментальный магазин	SPEEDCN (Китай)
Муфты	TPI (Тайвань)
Электротехнические компоненты	Schneider (Франция)
Маслоохладитель (чиллер)	TONGFEI (Китай)

Конструктивные особенности

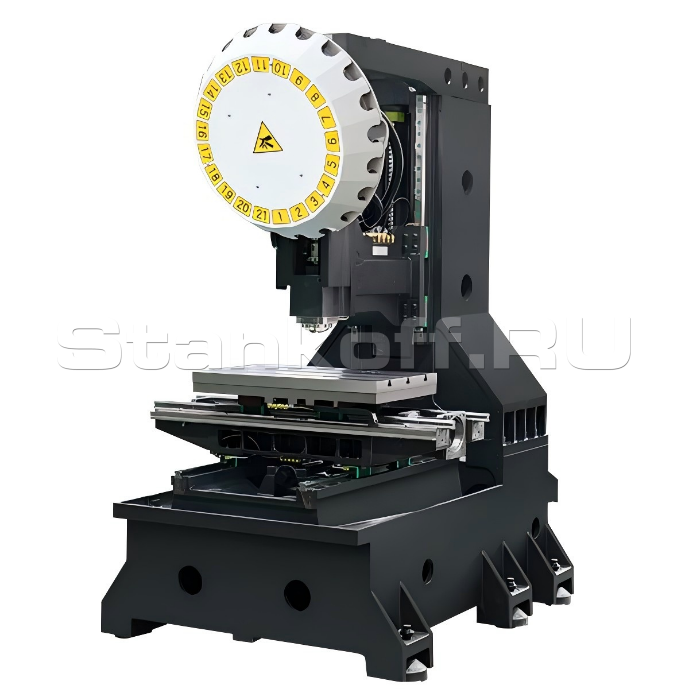

Массивная станина

Применение усовершенствованной литой конструкции и колонны типа «ёлочка» с увеличенной площадью опоры повышает жёсткость станка на изгиб и кручение, обеспечивая стабильность обработки при высоких нагрузках.

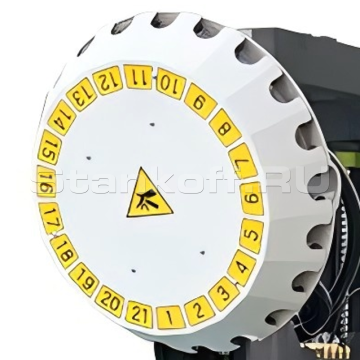

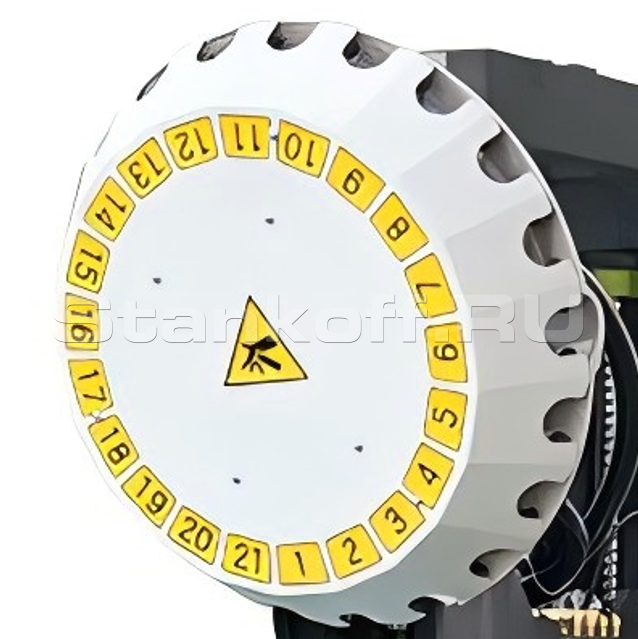

Инструментальный магазин

Инструментальный магазин на 21 позицию с автоматической сменой инструмента за 1,5 секунды снижает вспомогательное время и обеспечивает более эффективное выполнение многооперационной обработки.

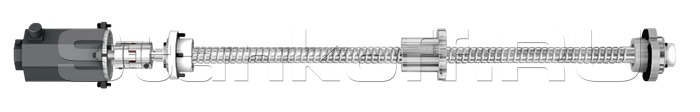

ШВП

Жёсткая конструкция, мощные серводвигатели и прямое соединение приводов с ШВП обеспечивают точные и стабильные перемещения осей. Фиксация ШВП на прецизионных радиально-упорных подшипниках с предварительным натягом повышает точность позиционирования и производительность обработки.

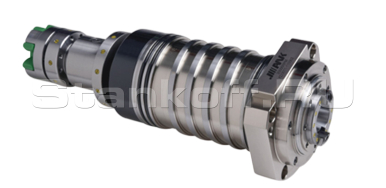

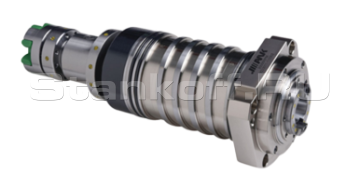

Шпиндель

Шпиндель с частотой вращения до 20 000 об/мин позволяет выполнять высокоскоростное фрезерование, сверление и чистовую обработку с высокой точностью и качеством поверхности.

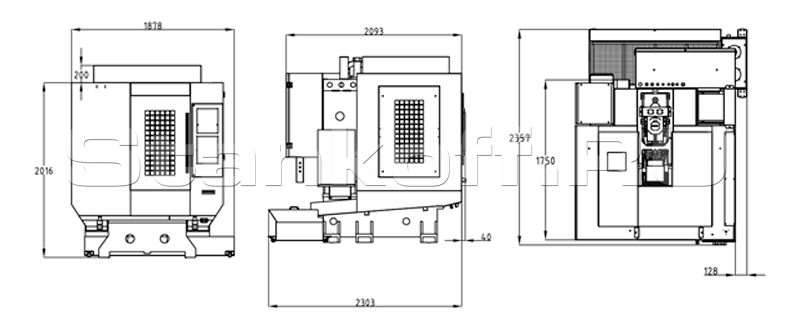

Габариты

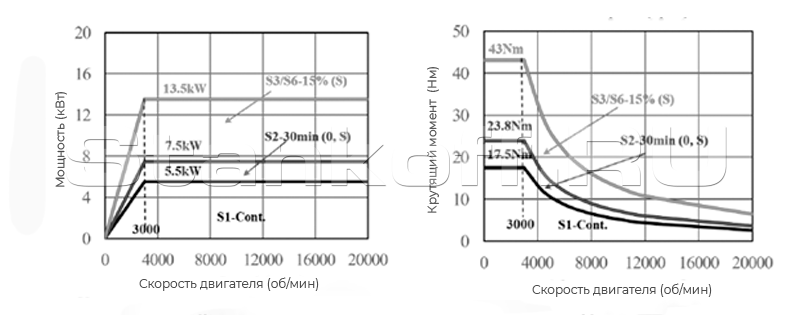

Диаграмма мощности и крутящего момента

Комплектация

Стойка ЧПУ SYNTEC 22MA (русский язык)
ЖК-дисплей 10,4 дюймов
Интерфейс Ethernet, USB и CF-карт
Пульт MPG
Серводвигатели SYNTEC для осей X, Y, Z
Шпиндель 20 000 об/мин, BBT-30, прямой привод
Масляное охлаждение шпинделя
Обдув шпинделя воздухом
Форсунки подачи СОЖ на шпинделе
Линейные направляющие шарикового типа, Тайвань (PMI/HIWIN)
Шарико-винтовые пары с предварительным натягом, Тайвань (PMI/HIWIN)
Автоматическая смена инструмента на 21 позицию
Теплообменник
Автоматическая система смазки
Трехцветная сигнальная лампа
Светодиодная рабочая лампа
Пистолет сжатого воздуха
Пистолет для СОЖ
Жесткое нарезание резьбы
Смыв стружки в рабочей зоне
Система автоматического отключения питания M30
Полностью закрытое защитное ограждение (с крышей)
Анкерные болты и опорные плиты
Сепаратор СОЖ
Инструменты и инструментальный ящик

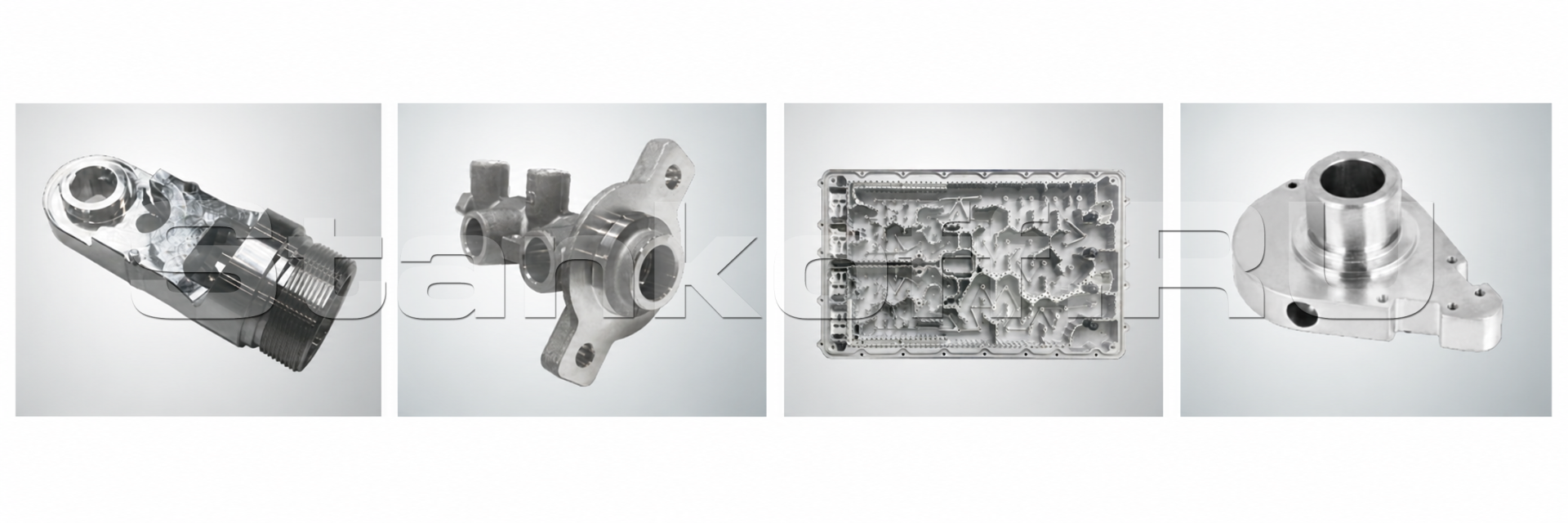

Получаемые изделия
