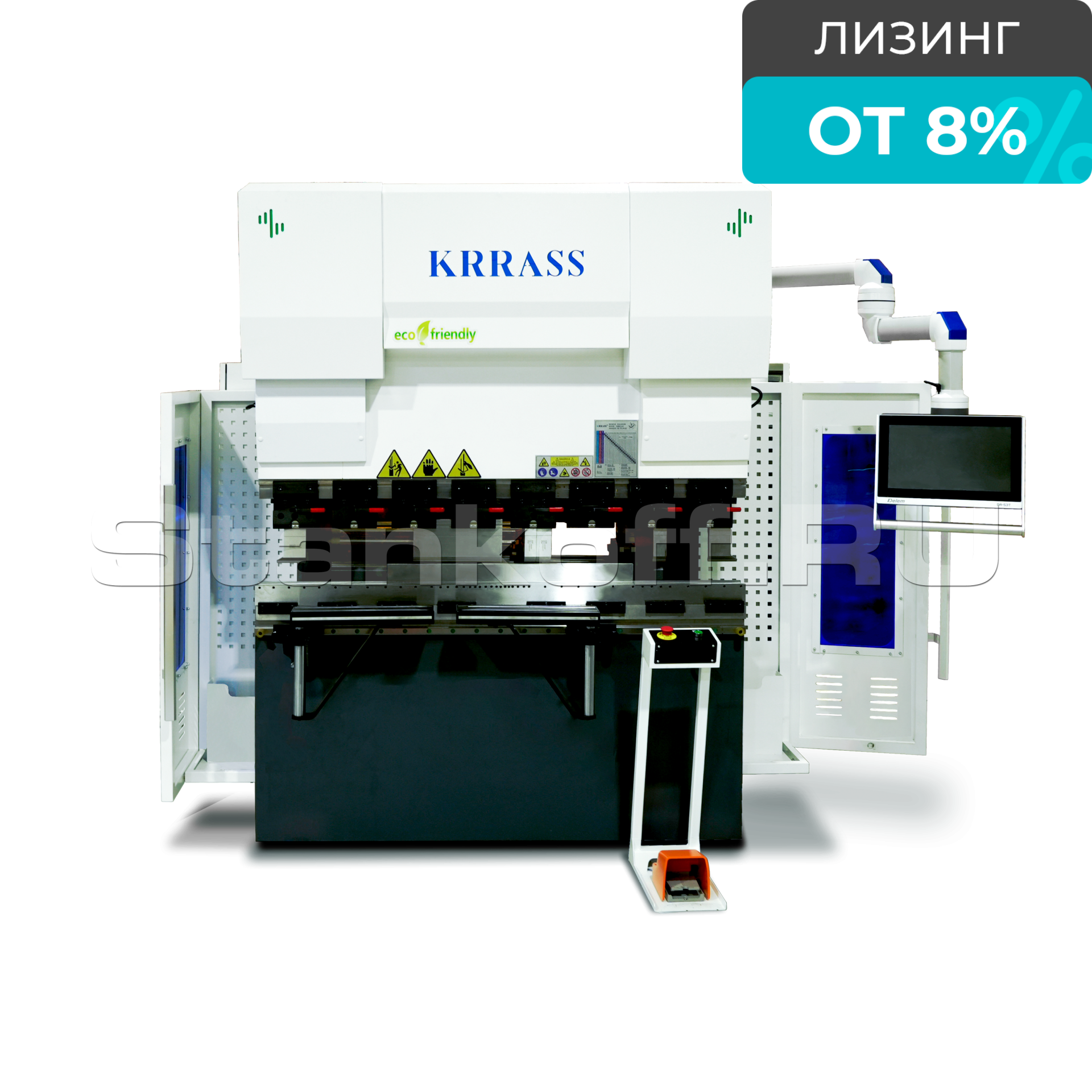

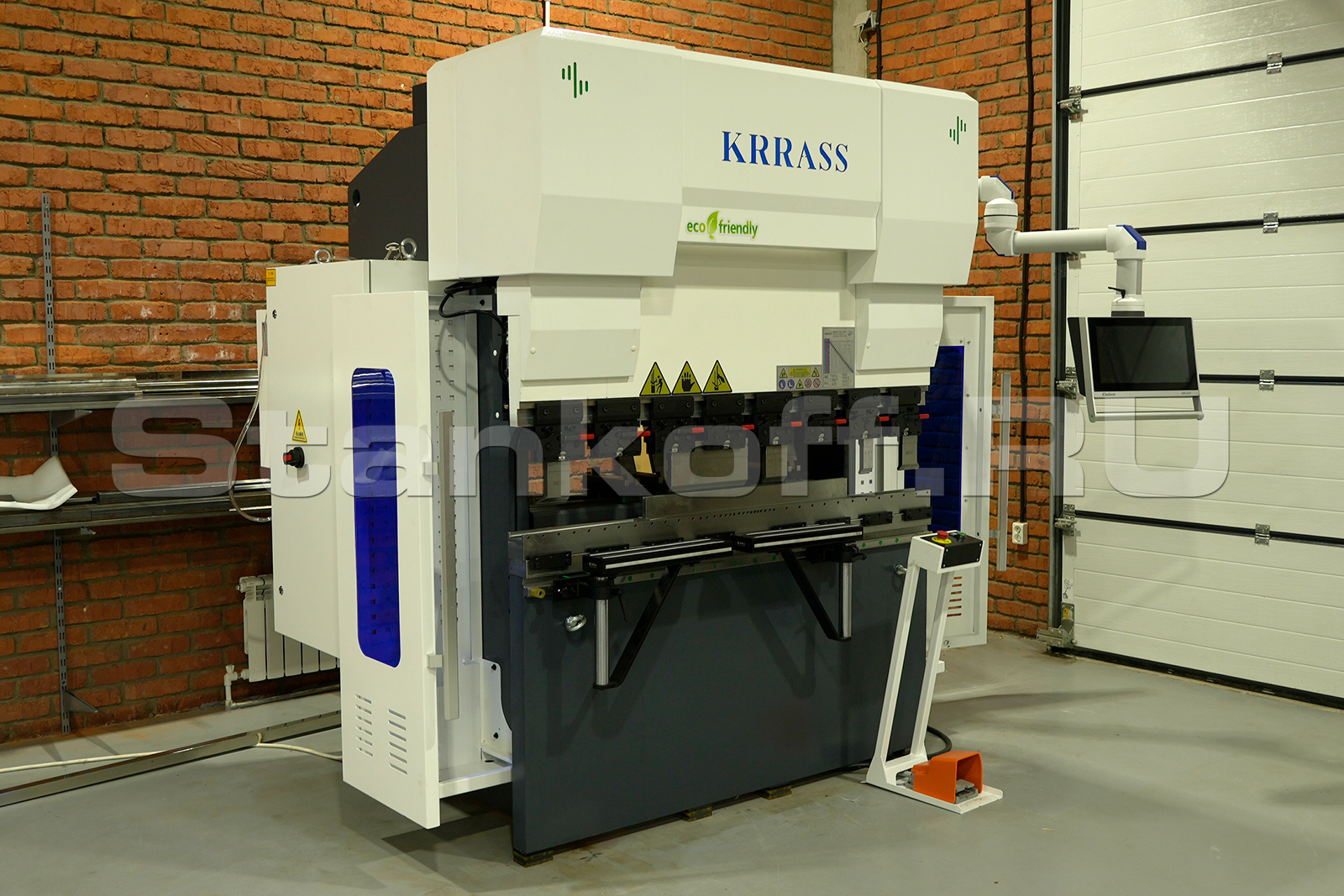

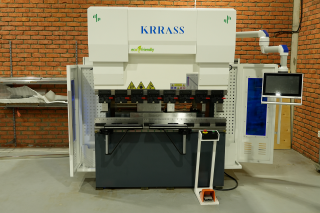

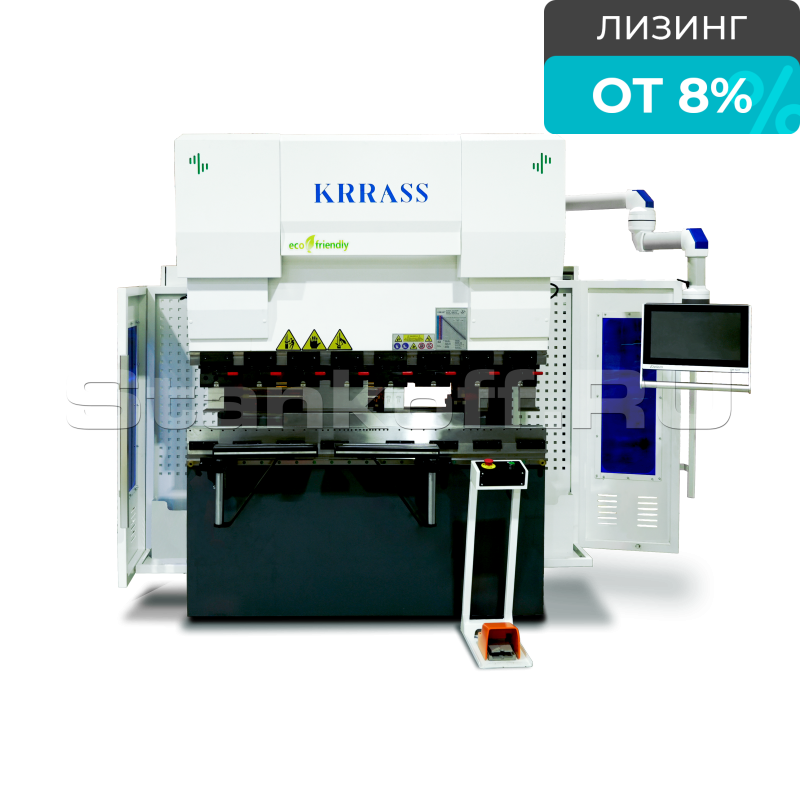

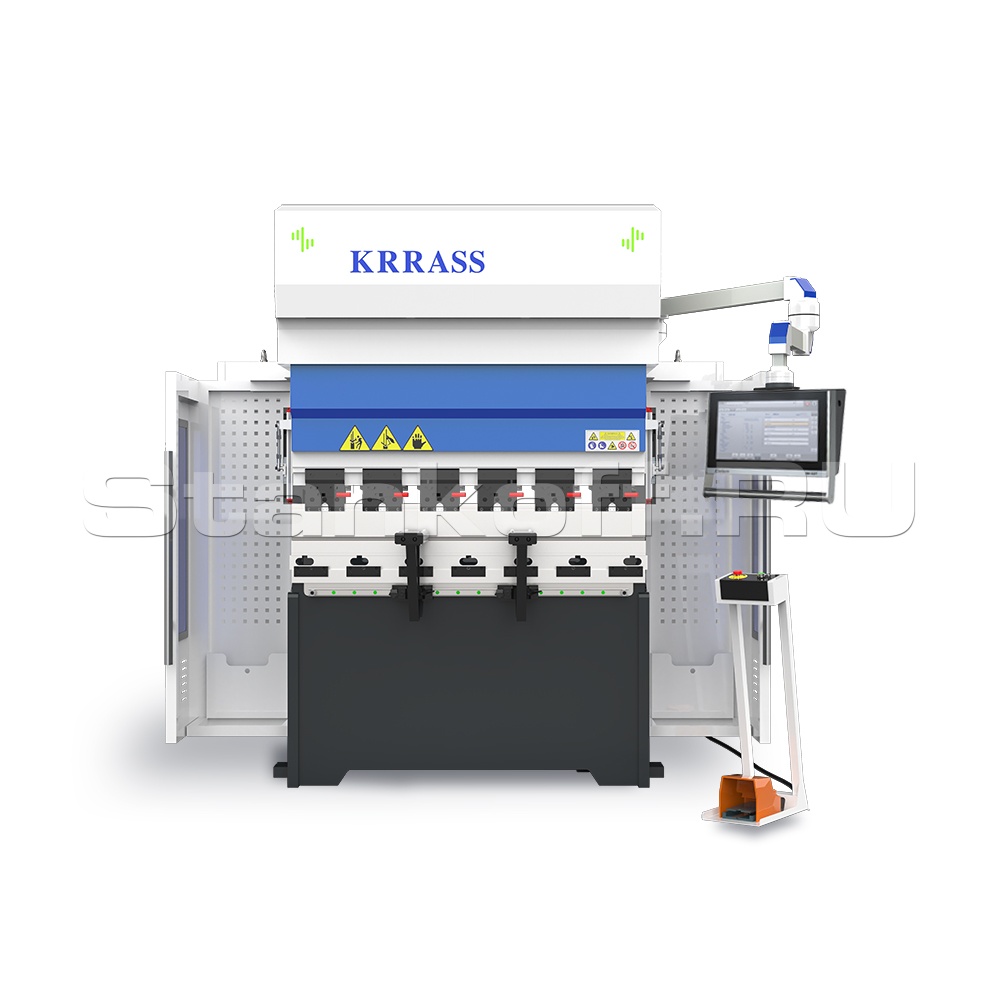

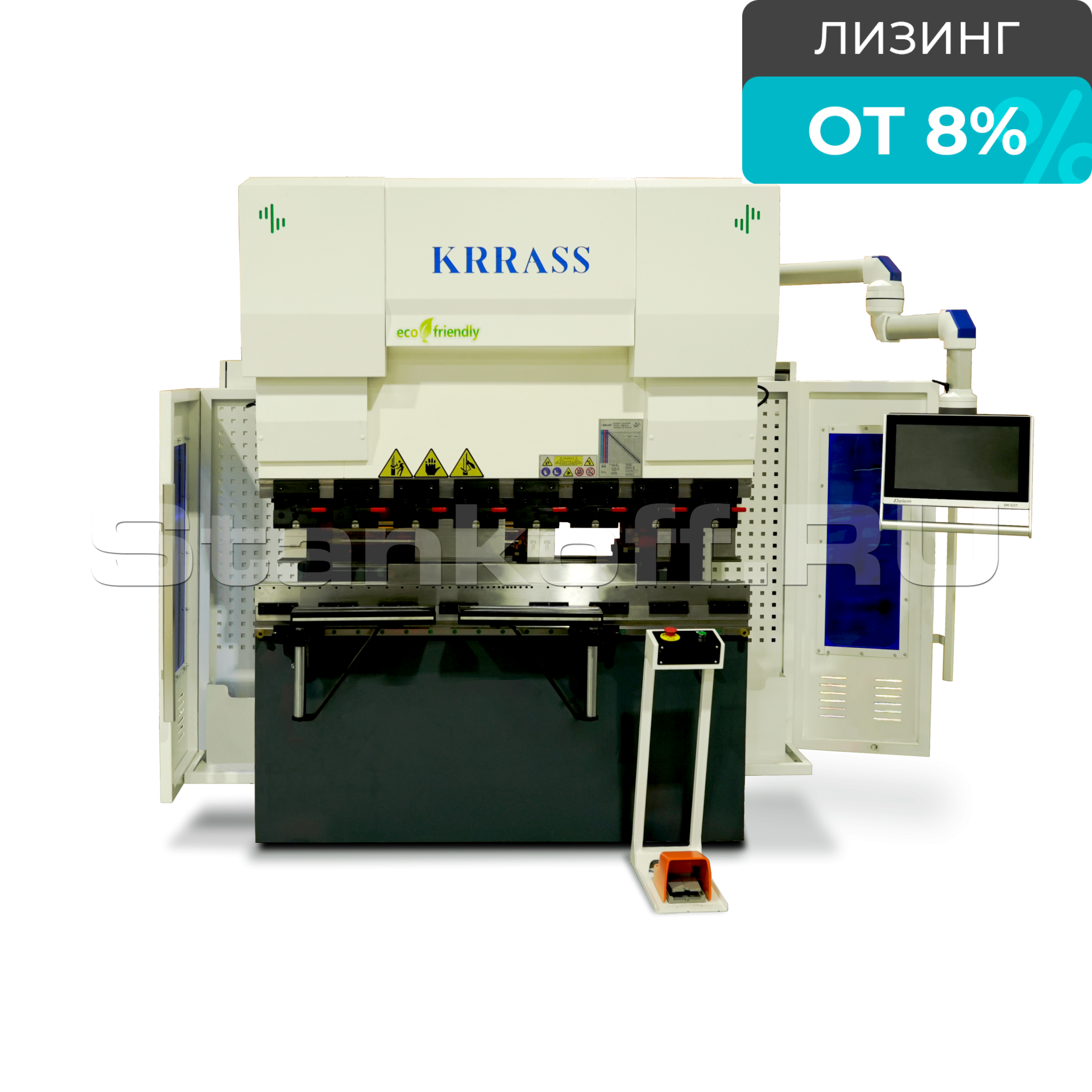

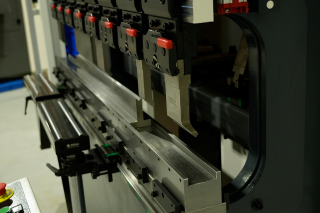

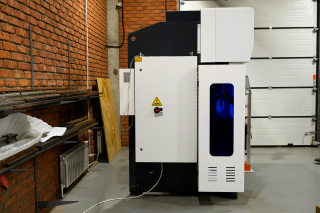

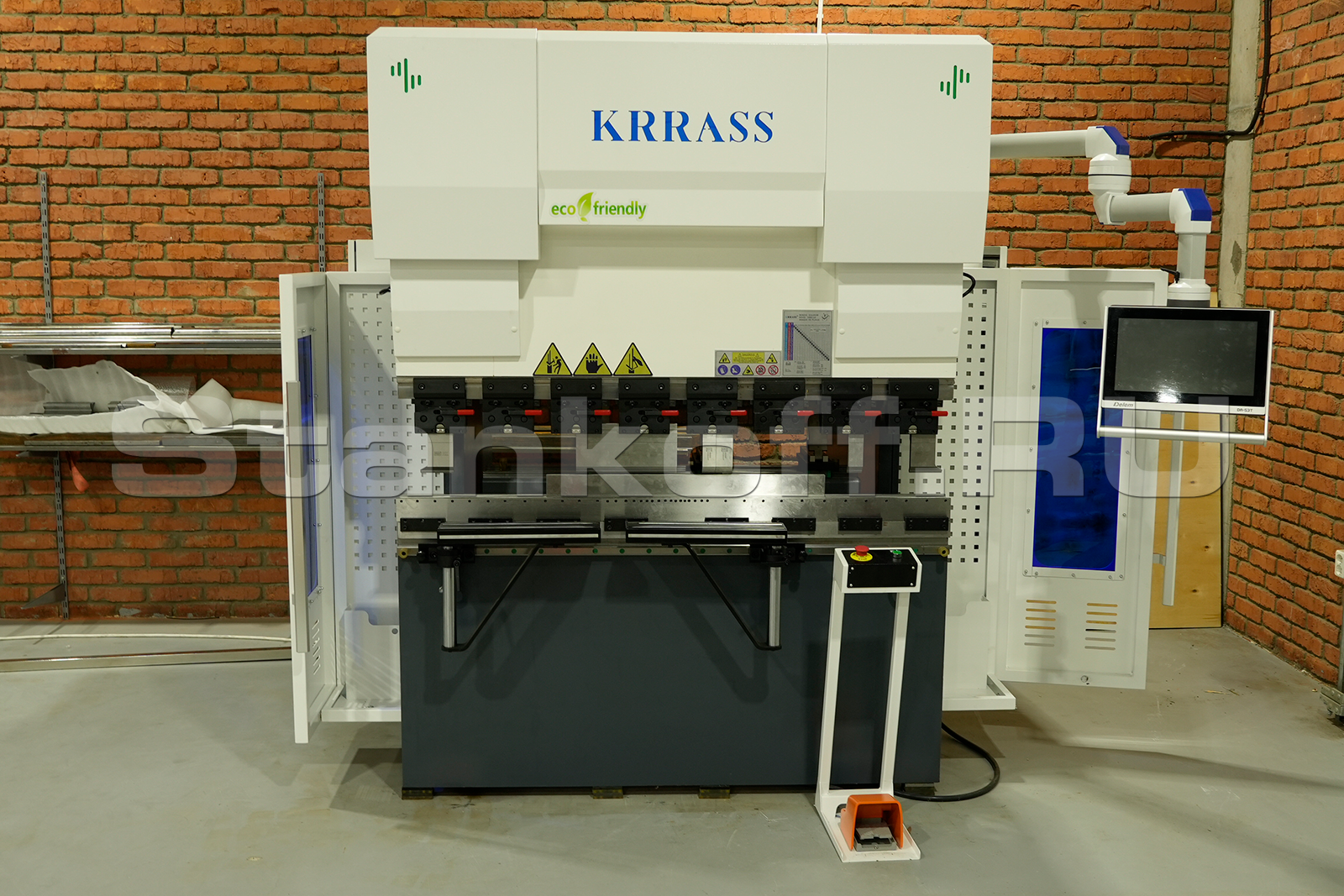

Электрический листогибочный пресс EPP 70/2500 4 axis — это высокоточный, энергоэффективный и экологичный станок. Оборудование сочетает в себе преимущества высокой точности, надежности, экологичности и энергоэффективности, что делает его передовым решением для современных производств.
Сварная конструкция из стальных листов, обработанная на высокоточном оборудовании для обеспечения стабильности и долговечности. Поверхность станка покрывается импортной антикоррозийной грунтовкой и финишным покрытием. Для устранения остаточных внутренних напряжений применяются методы поверхностного дробеструйного упрочнения и другие технологические процессы, что гарантирует долговременную стабильность геометрической точности станка.
Электрическая система с серводвигателем и шарико-винтовой передачей, обеспечивающая точный контроль перемещений. Передает движение прецизионной шарико-винтовой паре через редуктор серводвигателя и управляет ползуном с высокой точностью благодаря обратной связи от решетчатой линейки, обеспечивая синхронную работу левой и правой сторон.
Потребление энергии в 4 раза ниже, чем у традиционных гидравлических станков. Отсутствие гидравлики исключает утечку масла и загрязнение;
Левые и правые шарико-винтовые пары интегрированы с рамой через посадочные места подшипников. Ползунная плита соединена с гайкой винтовой пары посредством седла гайки и сферической накладки, а также фиксируется на раме с применением регулируемой прямоугольной направляющей пары с функцией самосмазки.
Такое конструктивное решение обеспечивает возвратно-поступательное движение ползуна без перекосов и дисбаланса, которые могут возникнуть из-за механических или электрических неисправностей, предотвращая повреждение или разрушение шарико-винтовой пары;

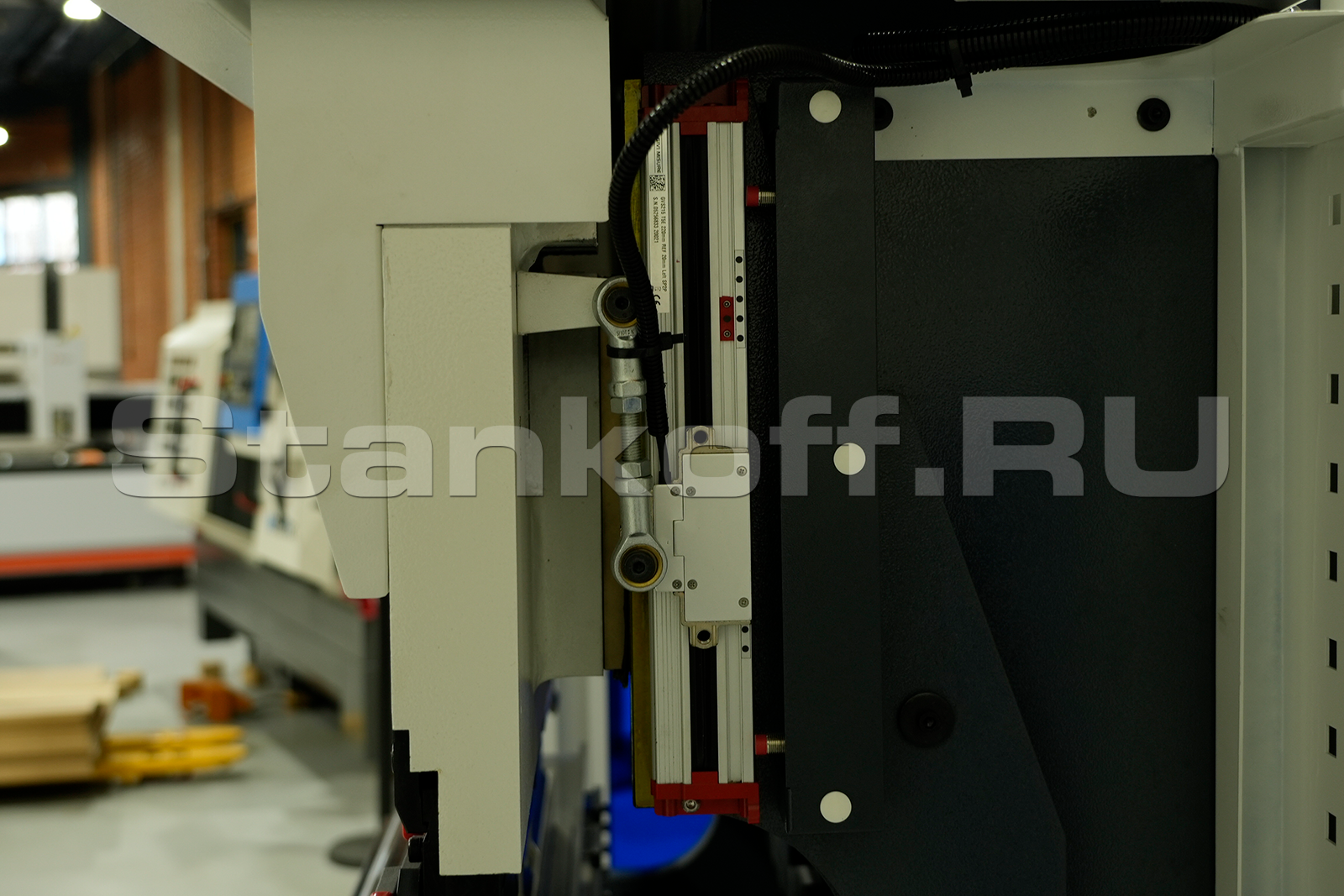

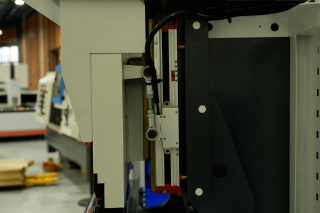

Решетчатые линейки, установленные по обеим сторонам станка, точно измеряют расстояние между ползуном и рабочим столом. Магнитная шкала, соединенная с верстаком через С-образную раму, снижает влияние деформации рамы на позиционирование ползуна. Данные о положении передаются в ЧПУ, которое корректирует работу привода. Такая конструкция повышает устойчивость к эксцентриковой нагрузке и предотвращает отклонения в работе;
Современная ЧПУ-система регулирует все этапы работы, увеличивая скорость и эффективность гибки в 2 раза по сравнению с гидравлическими аналогами;
Автоматические управляемые оси – Y1, Y2, X, R. Оси Z1-Z2 – ручное управление.
Комплектация станка
Система ЧПУ
Delem DA-53Tx (Нидерланды)
Электрические компоненты
Schneider (Франция)
Основной двигатель
Techmation (Тайвань)
Задний упор
Taiwan (Тайвань)
Ремень
Taiwan (Тайвань)
Шкив
Taiwan (Тайвань)
Сервомотор
Techmation (Тайвань)
Сервопривод
Techmation (Тайвань)

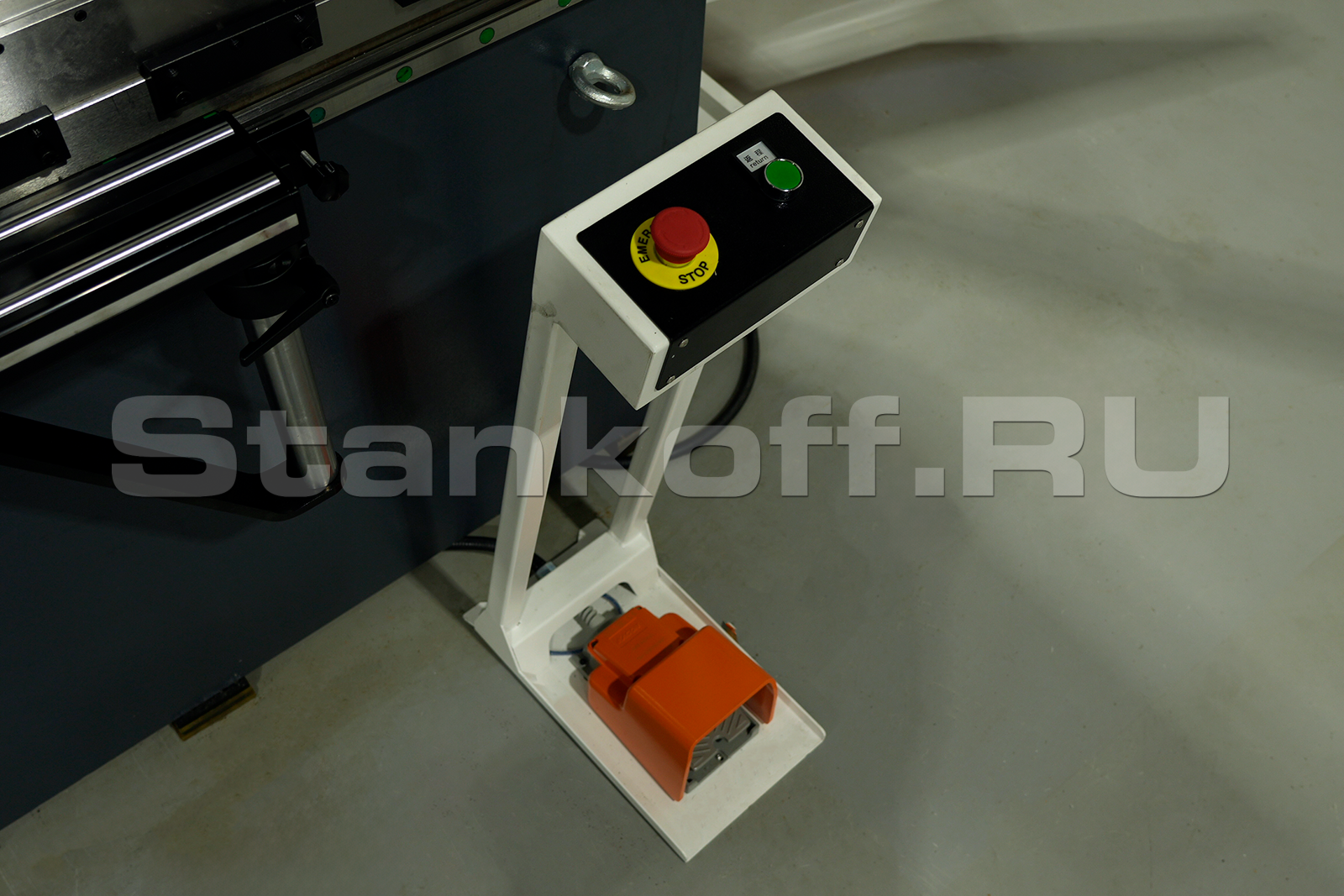

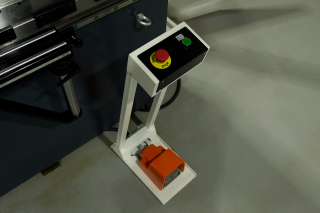

Педальный переключатель
Kacon (Корея)
ШВП ось Y
NSK (Япония)
Усиленная ШВП ось Y
TSUBAKI NAKASHIMA (Япония)
Редуктор
KRRASS (Китай)
Передняя защита
KRRASS (Китай)
Задняя защита
KRRASS (Китай)
Инструмент
Amada Promecam
Зубчатый ремень
Gates (США)
Задний упор
HIWIN (Тайвань)
ШВП
HIWIN (Тайвань)
Линейные направляющие
HIWIN (Тайвань)
Зажим
QuickClamp (Китай)
Линейка
Givi (Италия)
Конструктивные особенности
Станина
• Изготавливается с применением автоматизированной сварки, включая сварочные аппараты и роботов. После сварки проводится процесс снятия остаточных напряжений с помощью вибрационной обработки.

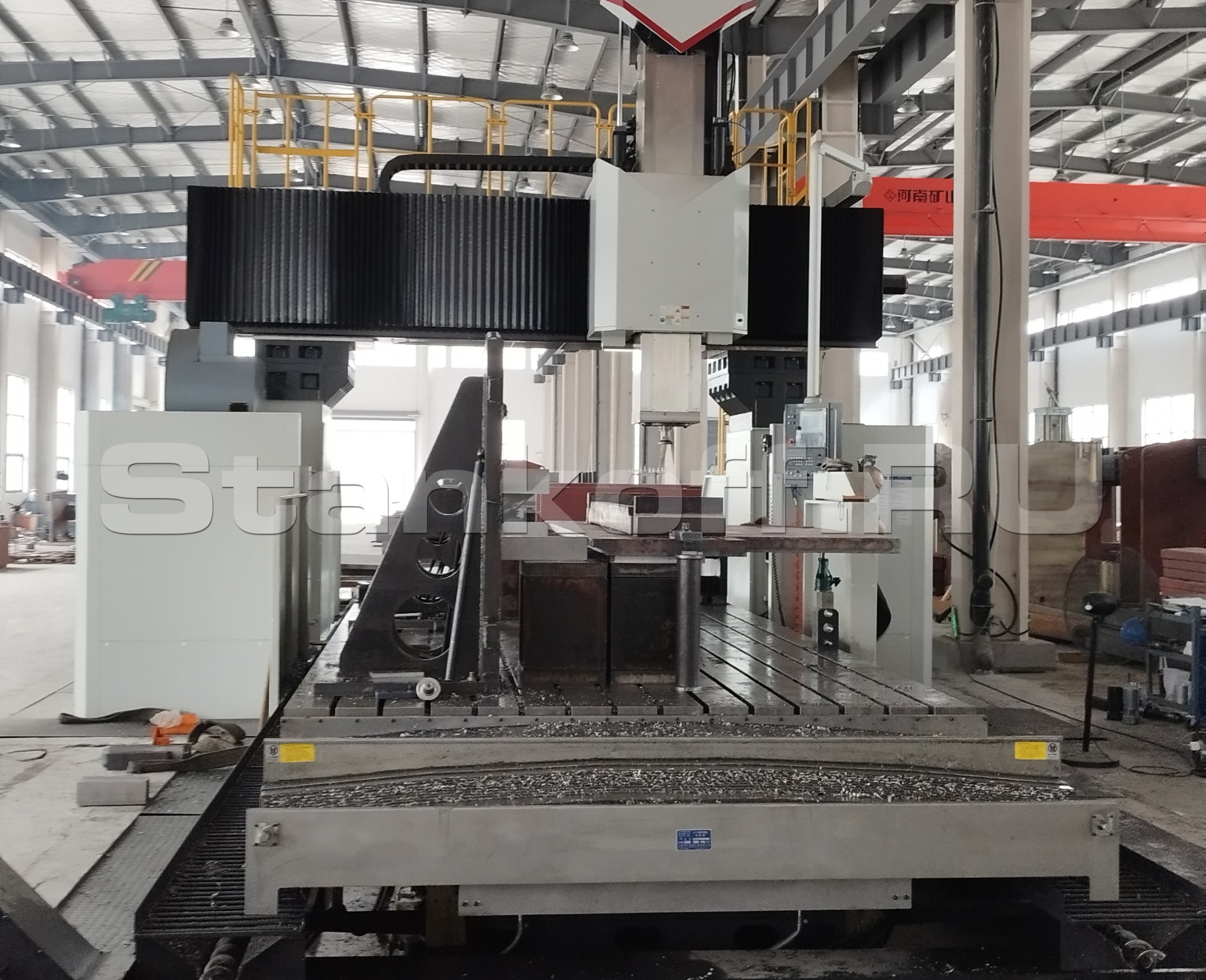

• Для обеспечения высокой точности вся станина проходит механообработку на 5-осевых станках с ЧПУ, где фрезеруются опорные поверхности и монтажные отверстия.
• Благодаря этим технологическим процессам достигается высокая геометрическая стабильность конструкции, что гарантирует долговечность и надежность станка в эксплуатации.

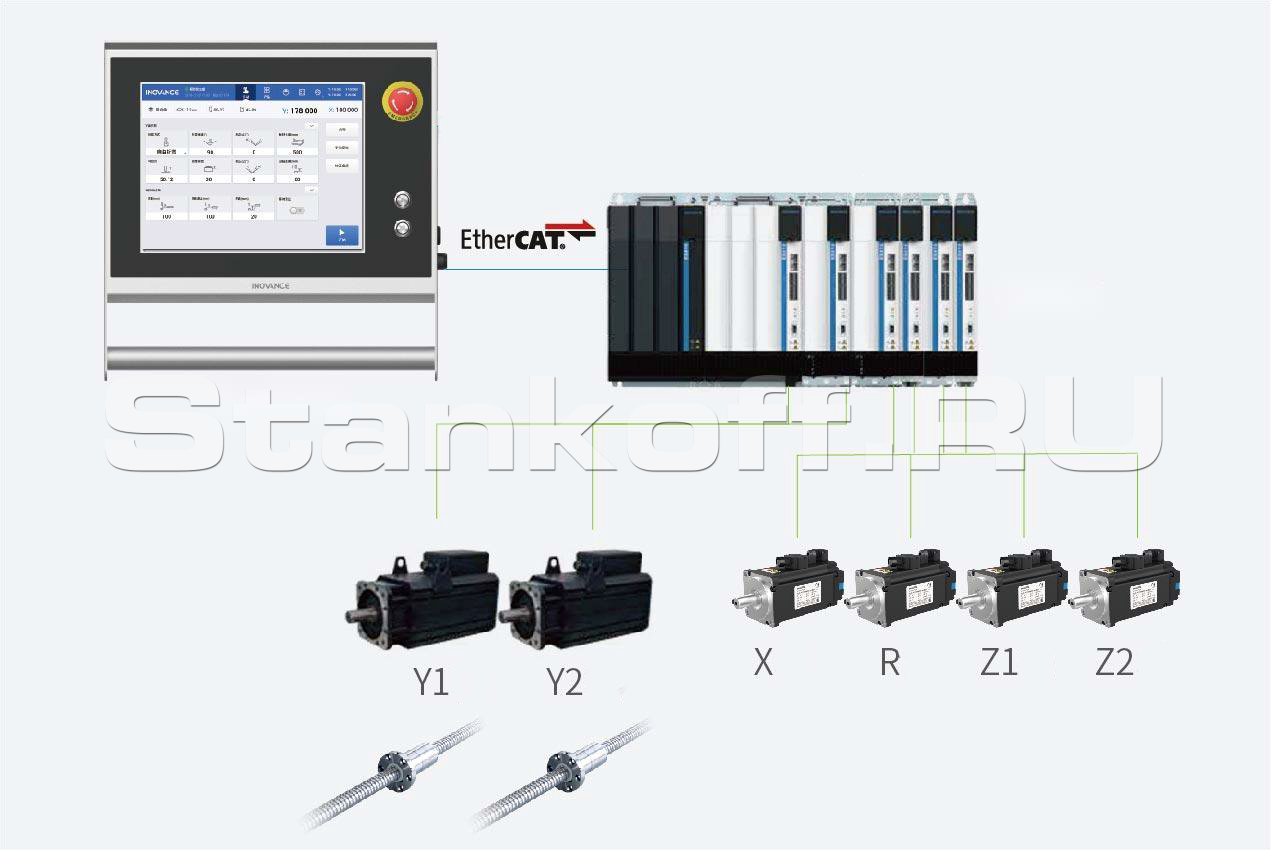

Система позиционирования ползуна – Y1, Y2
Пресс разработан и изготовлен с применением новейших технологий. Он оснащен передовой системой чисто электрического управления, которая напрямую приводит в движение прецизионную шарико-винтовую пару для перемещения вверх и вниз (ось Y) через редуктор серводвигателя. Управление осуществляется посредством точной решетчатой линейки, обеспечивая синхронную работу левой и правой сторон ползуна.

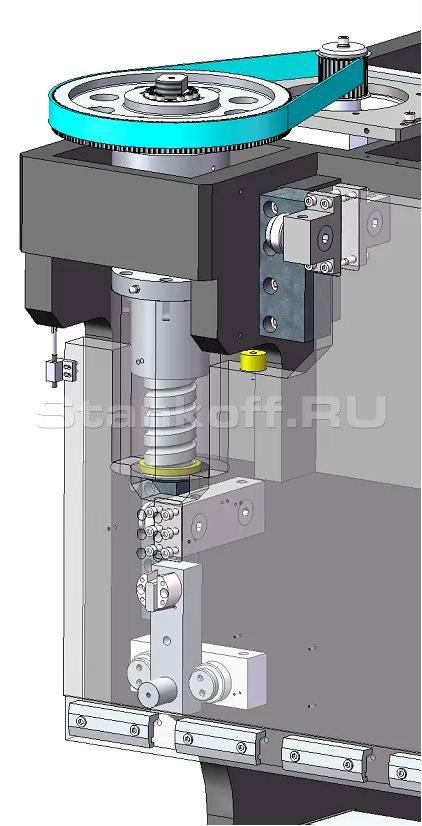

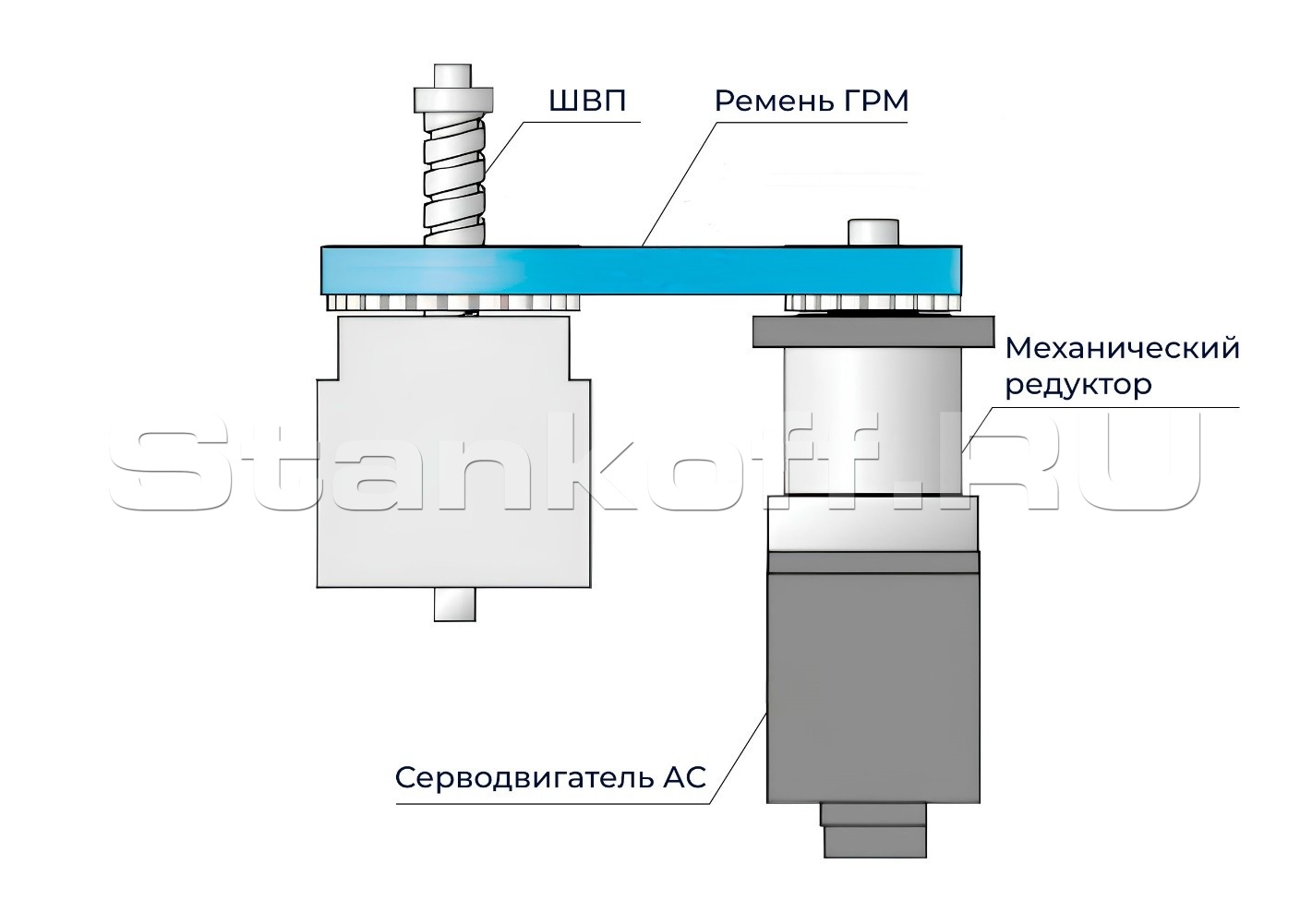

Система привода
• Простота и надежность – прямая передача упрощает сборку и повышает надежность.
• Низкий уровень шума – отсутствие дополнительных механических узлов снижает шум при работе.
• Меньше деталей – ниже вероятность поломок – исключена необходимость в механизме синхронизации и компонентах шпиндельного узла.
• Высокая скорость и эффективность – шпиндель с частотой 4000 об/мин работает быстрее и экономичнее.
• Быстрый запуск – абсолютный энкодер устраняет необходимость поиска нулевого положения при включении.
• Управление синхронизацией левой и правой сторон ползуна осуществляется с помощью решетчатой линейки.
Увеличенный ход
Возможна гибка глубоких профилей с использованием удлиненного инструмента, а также удобное извлечение деталей с фронтальной стороны станка.
• Глубина зева станка составляет 300 мм, что обеспечивает значительное пространство для гибки;
• Оборудование комплектуется верхним инструментом и матрицами европейского стандарта;
• Высота открытия составляет 470 мм, что является инновационным решением для листогибочных прессов.

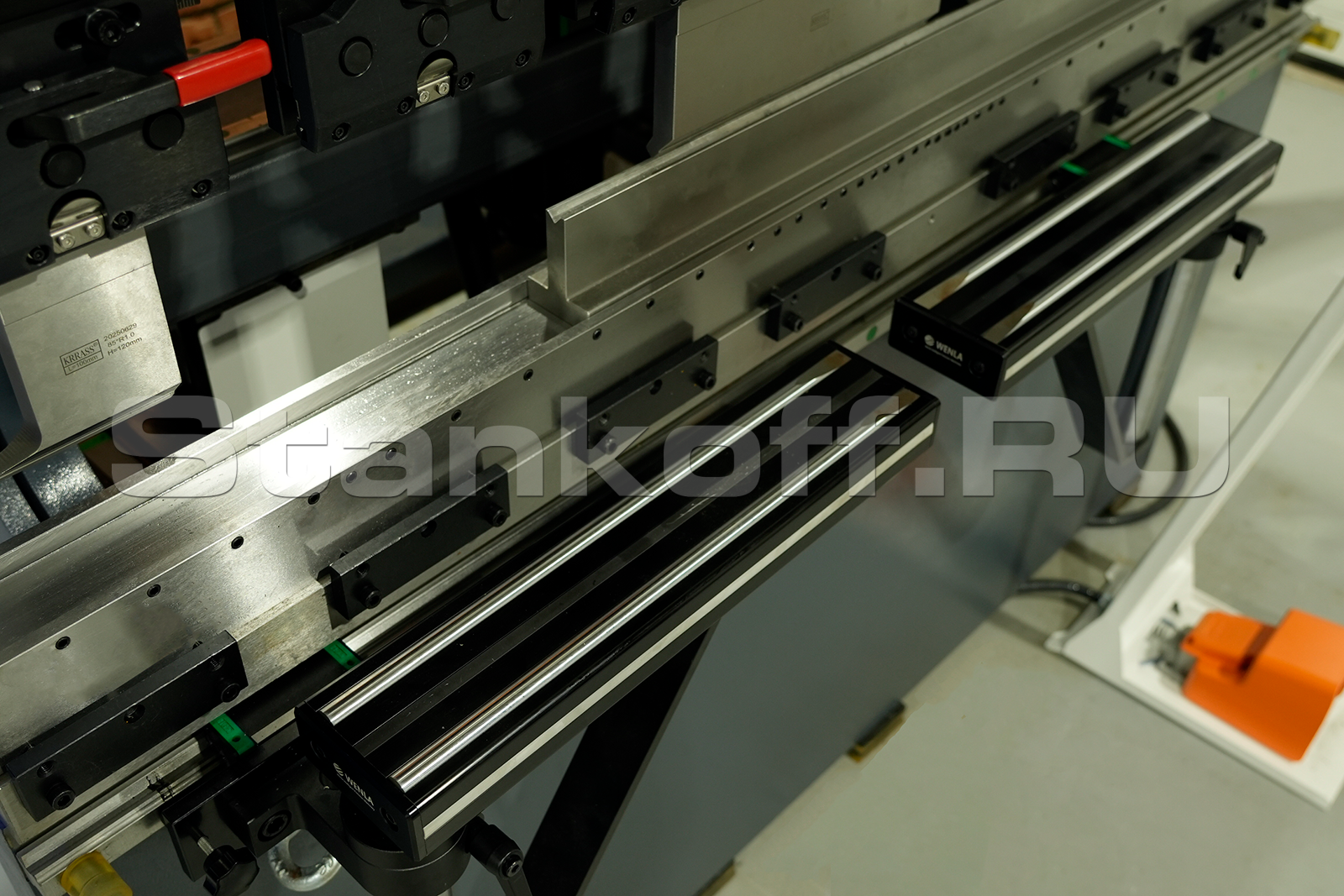

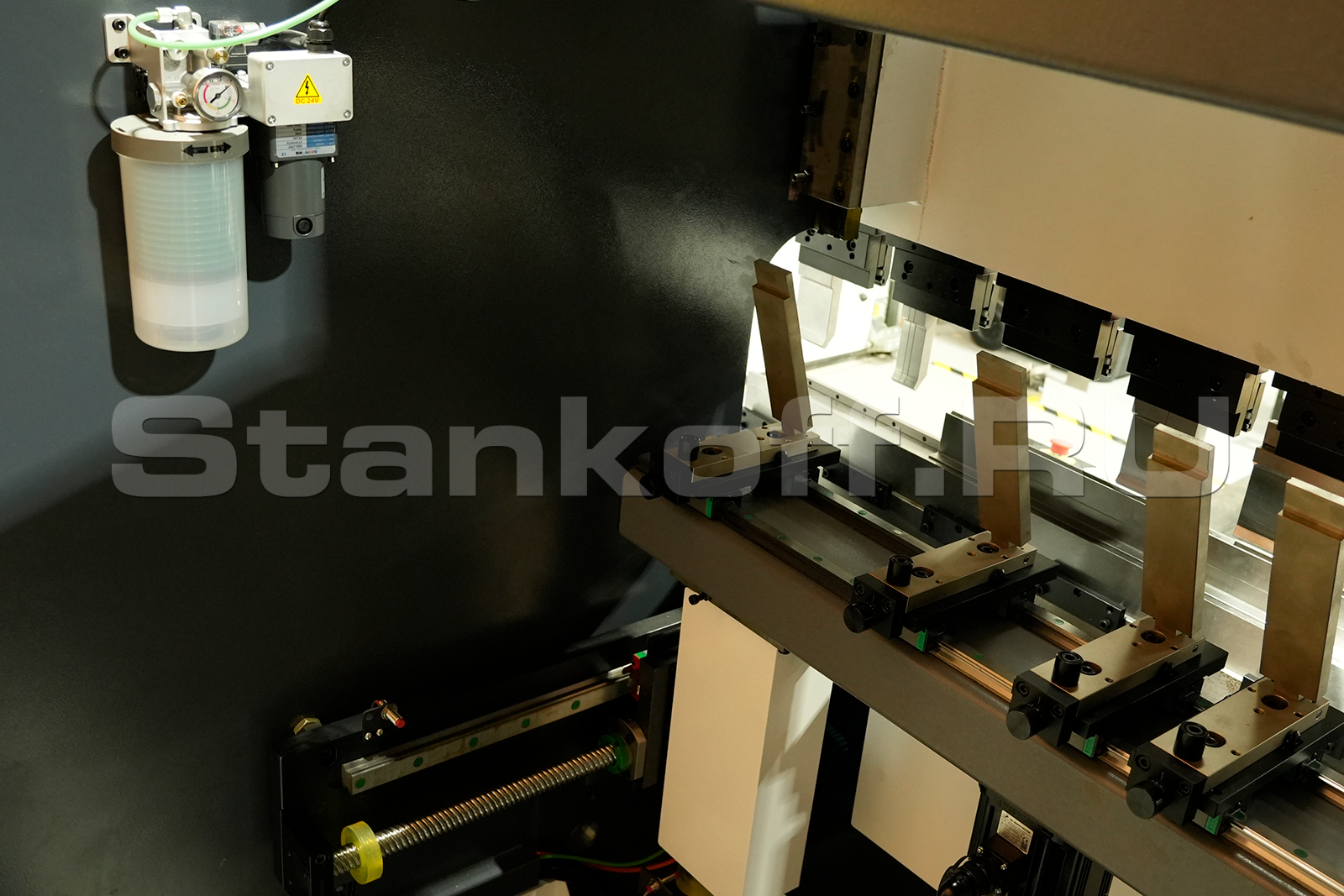

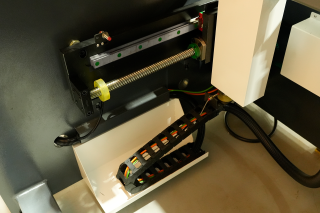

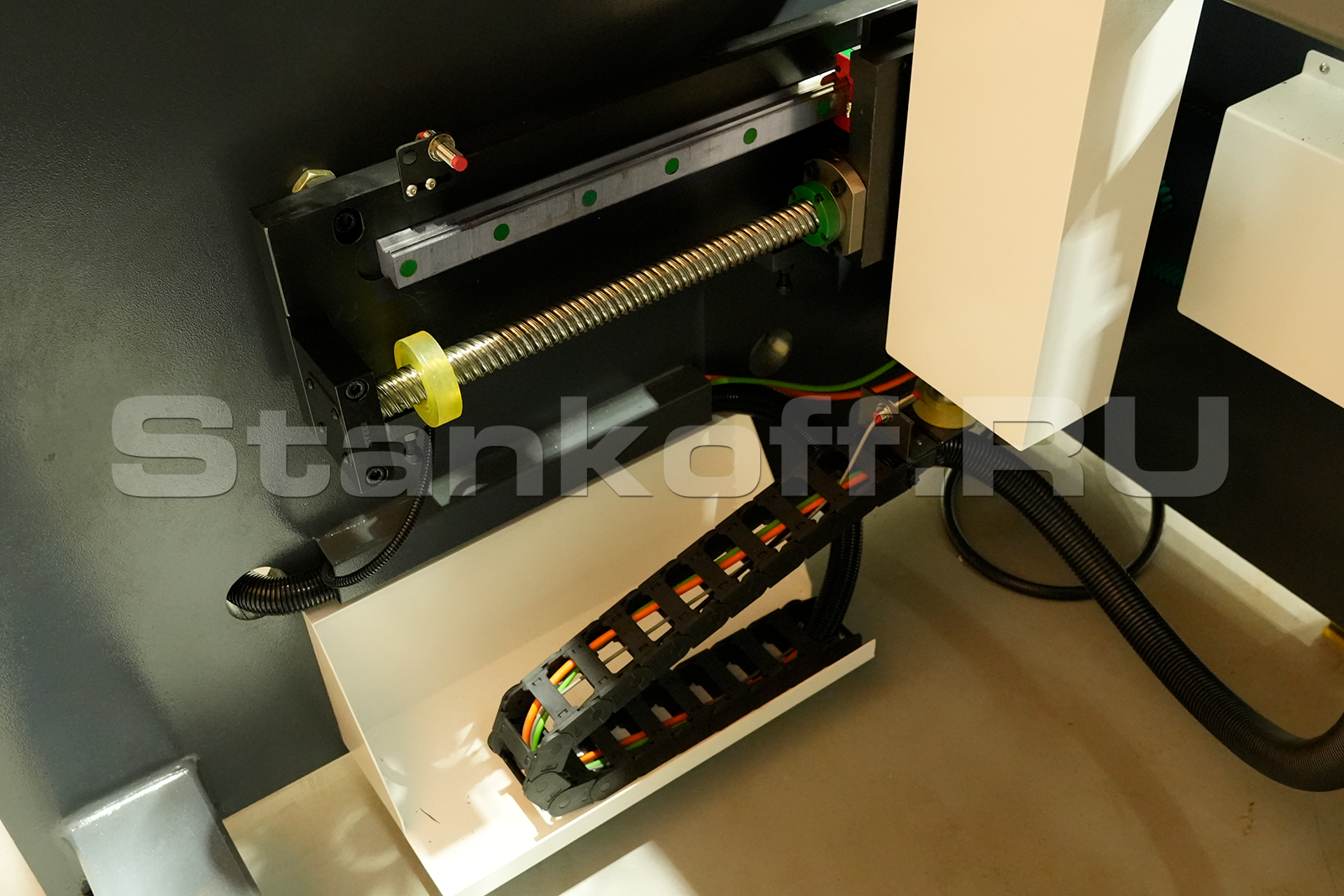

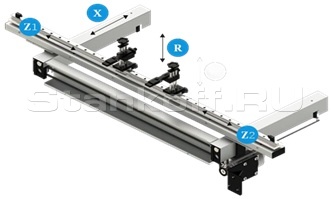

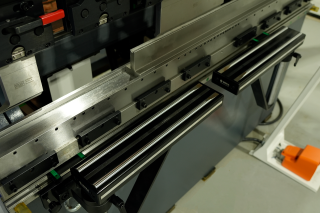

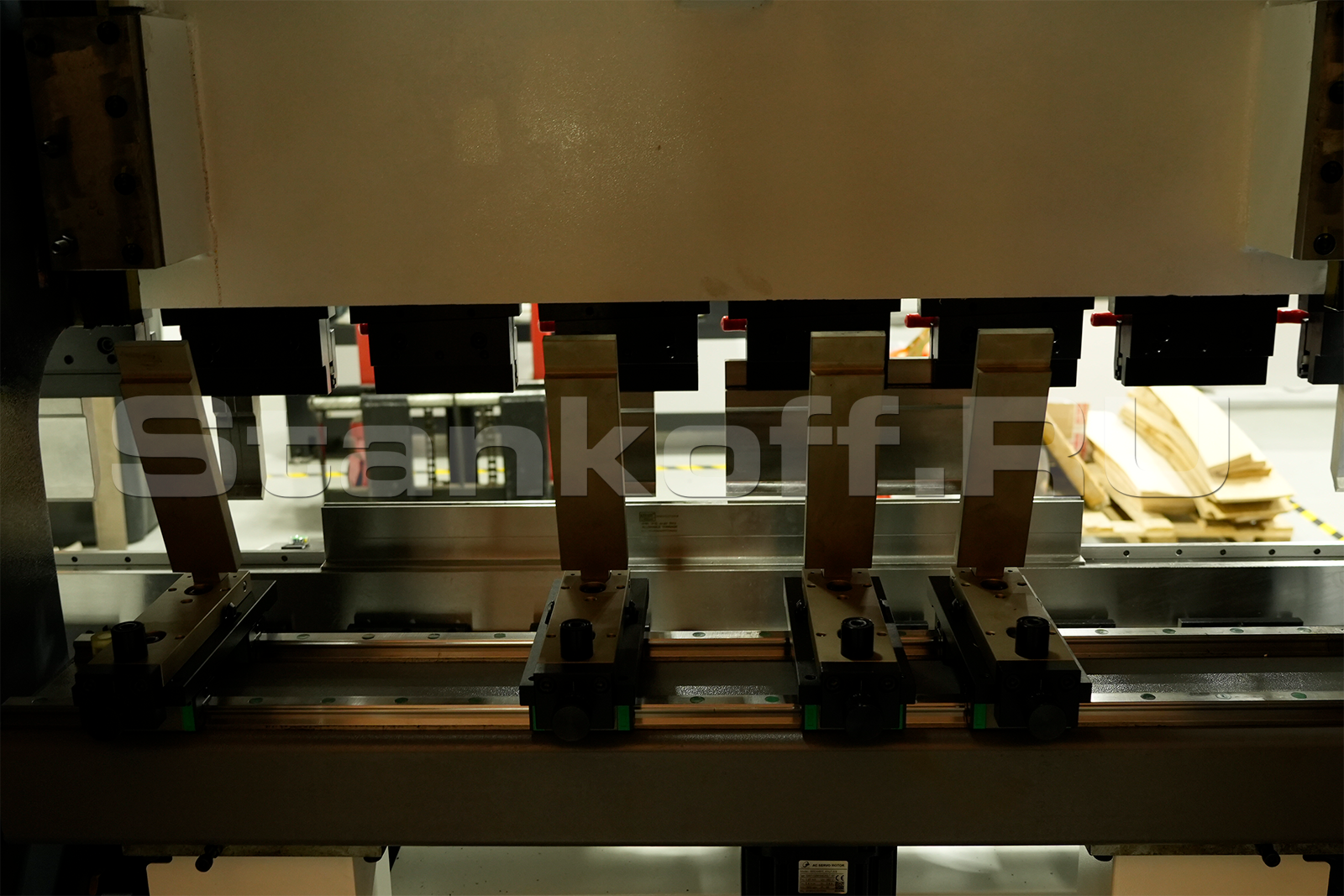

2-х осевой задний упор
Выполнен на прочной конструкции, что гарантирует высокую повторяемость и точность позиционирования осей. ЧПУ-управляемый задний упор автоматически регулирует оси X (глубина) и R (высота), обеспечивая точное позиционирование материала и, как следствие, более высокое качество готовых изделий.
Преимущества:
• Высокая скорость свободного падения;
• Высокая скорость гибки;
• Высокая скорость возврата;
• Минимальный уровень шума;
• Автоматические управляемые оси X и R;
• Оси Z1 и Z2 - ручное управление;

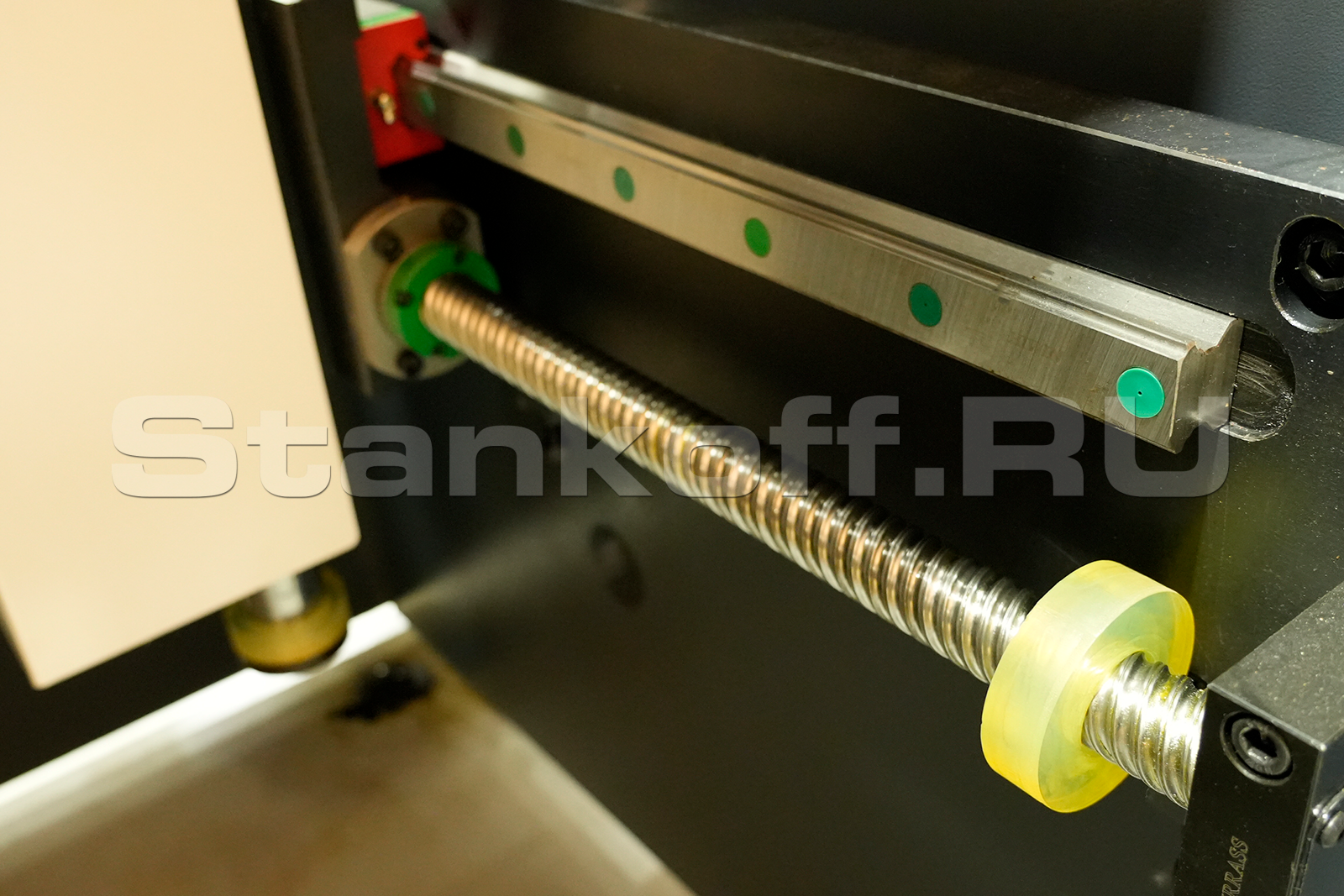

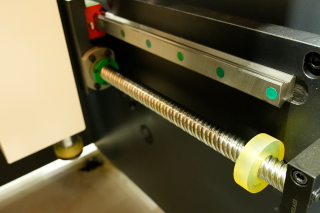

• Высокая скорость перемещения благодаря линейным направляющим HIWIN;
• Приводится в движение серводвигателями и приводами DELTA;
• Полный комплект прижимных пальцев на двойной линейной направляющей;
• Скорость оси X до 800 мм/с, точность – до 0,01 мм.

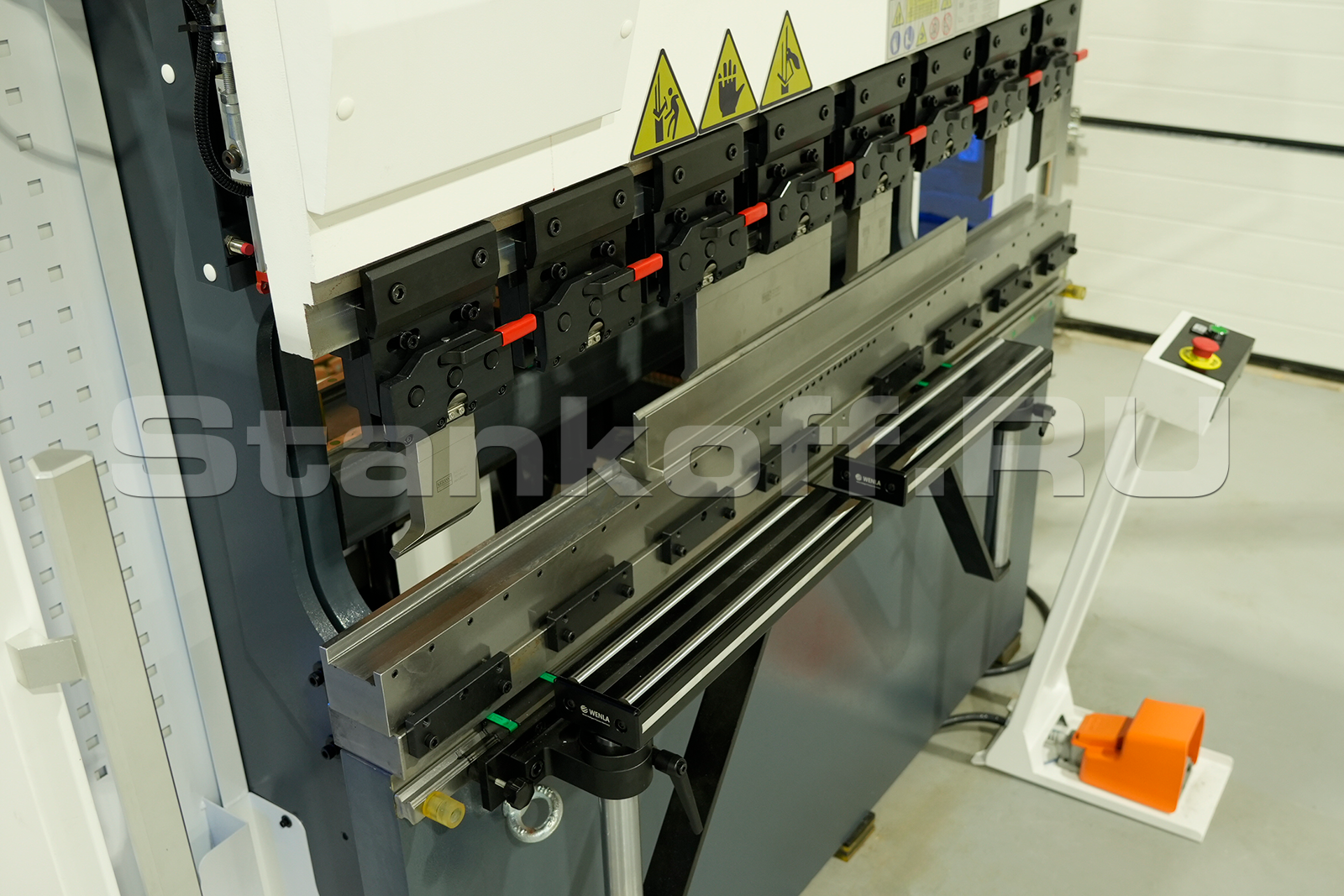

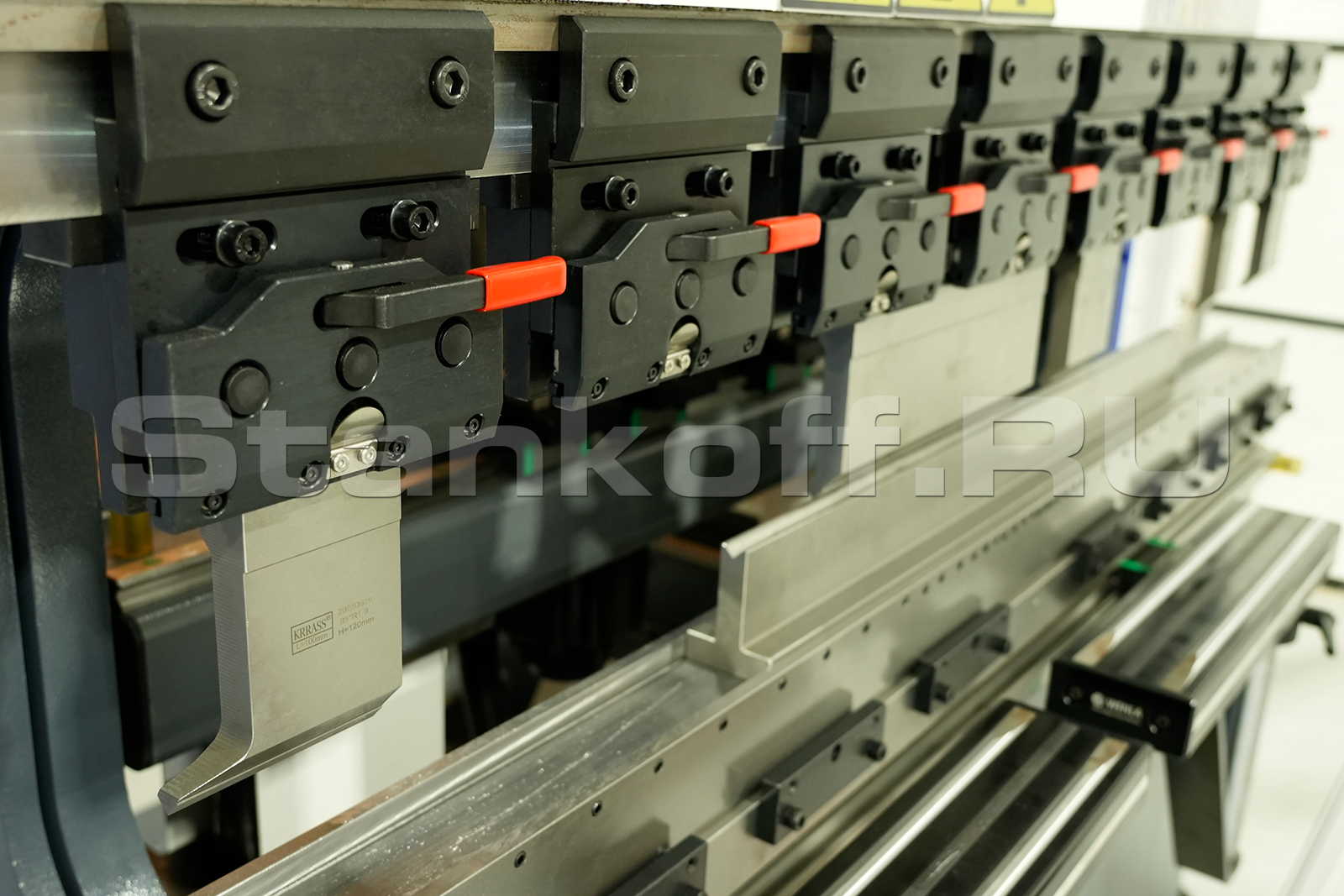

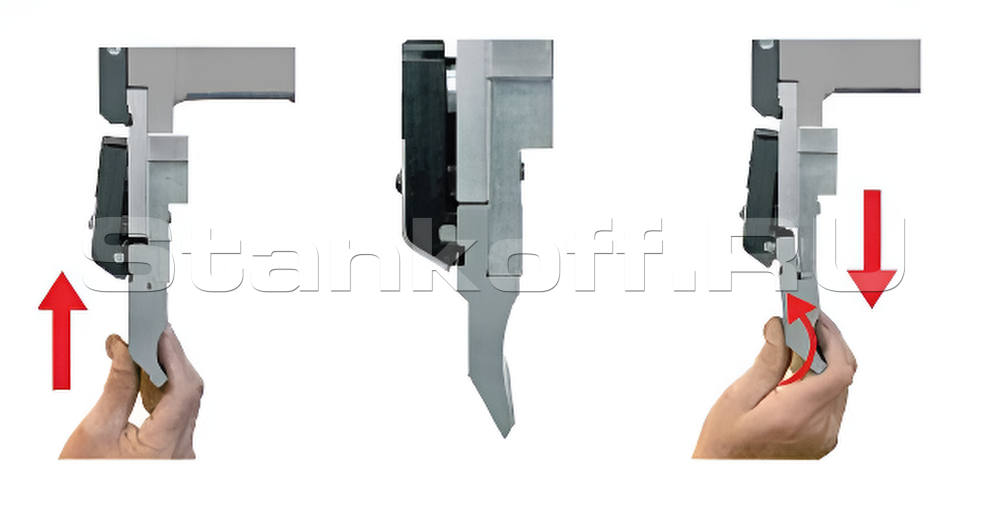

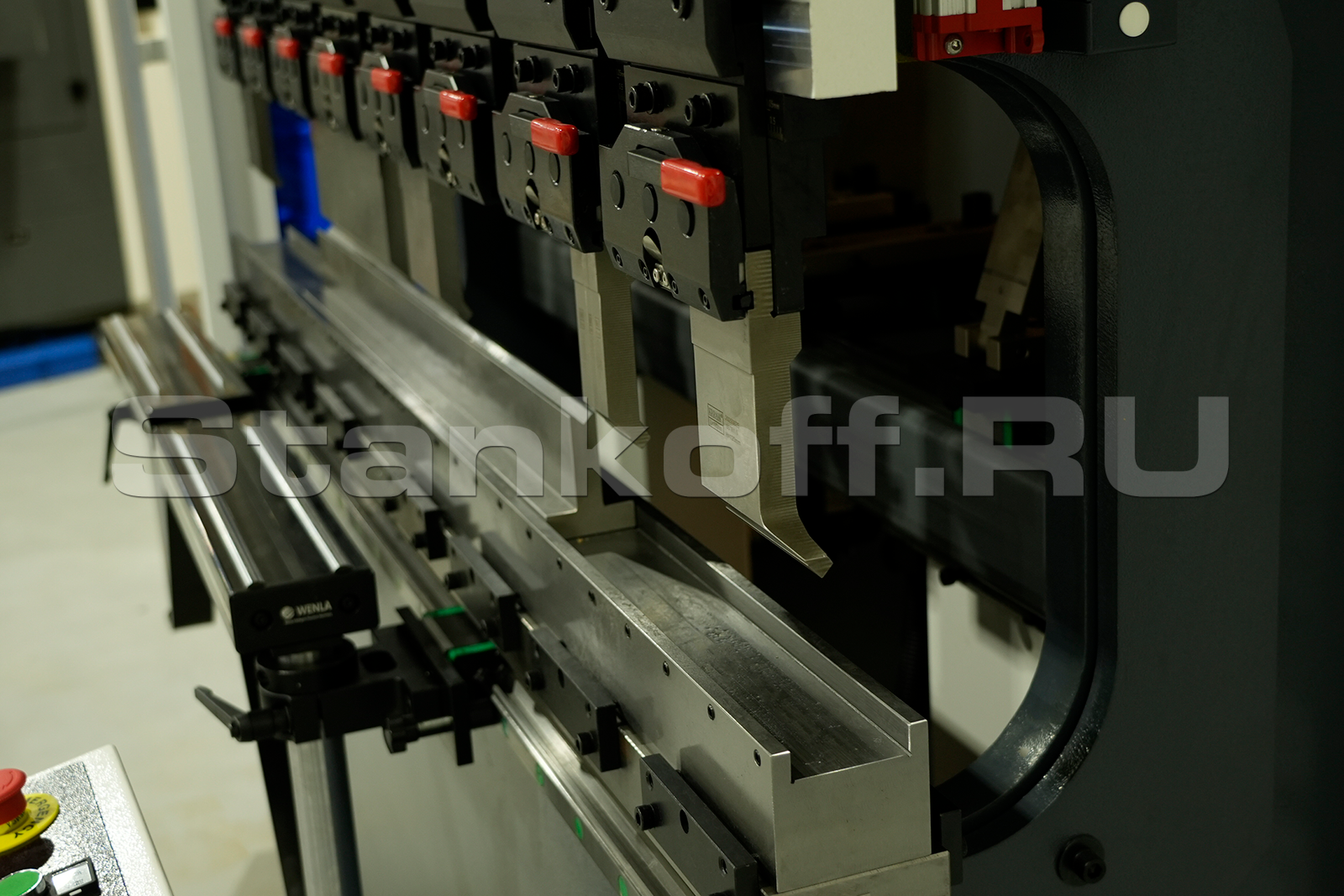

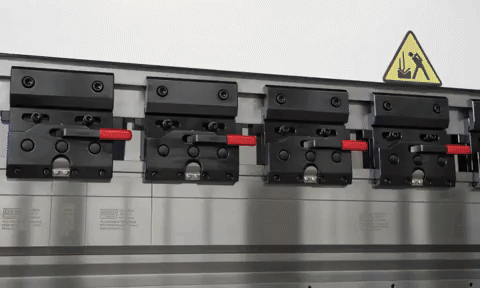

Система быстрой замены инструмента Speed Grip
Система быстрой замены инструмента "Speed Grip" сокращает время на смену инструмента на 80% по сравнению с традиционными системами.
Преимущества:
• Вертикальная и горизонтальная смена инструмента;
• Возможность крепления как цельного так и сегментного инструмента.
Полный электропривод
Электрический листогибочный пресс работает на 100% за счёт электрической энергии, в отличие от традиционных гидравлических и гибридных прессов. Это означает отсутствие гидравлического масла, управляющих клапанов и задержек в рабочих циклах.
Преимущества:
• Упрощённое обслуживание;
• Повышенная на 30% производительность;
• Экономия энергии до 50% по сравнению с гидравлическими прессами;
• Скорость выше на 30%, сокращённое время отклика;
• Экологичность: работает на 100% электрической энергии, без гидравлического масла;
• Высокая производительность: быстрая смена направления, минимальные затраты на обслуживание;
• Продвинутая гибка с высокой точностью и надёжностью;
• Тихая работа, комфортные условия эксплуатации.

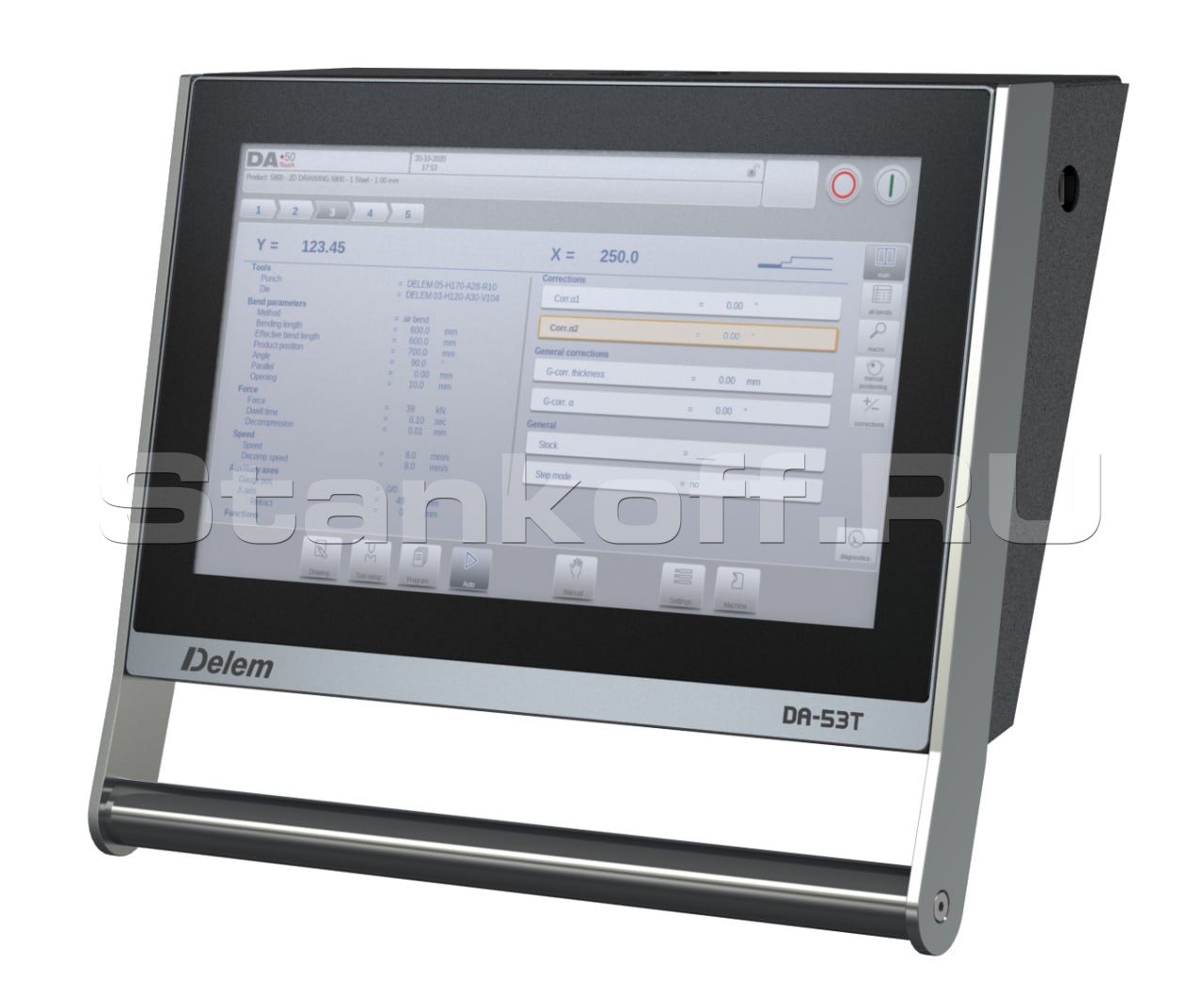

Система ЧПУ DA-53Tx
Система ЧПУ DA-53Tx от компании Delem представляет собой современное компактное и универсальное решение для управления синхронизированными прессами. Она обеспечивает простое программирование благодаря проверенному графическому интерфейсу пользователя с сенсорным экраном. Контроллер способен управлять до 4 осями и может быть интегрирован в шкафы или использован в подвесном корпусе.
• Функция 2D моделирования;
• Зуммирование макетов при 2D моделировании;
• 15-дюймовый цветной TFT-дисплей с высоким разрешением;
• До 4 осей (Y1, Y2 + 2 вспомогательных оси);
• Библиотека инструментов / материалов / продуктов;
• Управление сервоприводами и частотными преобразователями;
• Продвинутые алгоритмы управления осью Y для клапанов с закрытой
и открытой петлей обратной связи;
• Интерфейс для USB-флешки;
• Оффлайн ПО Delem Profile-TL.

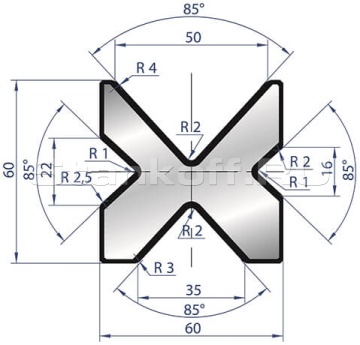

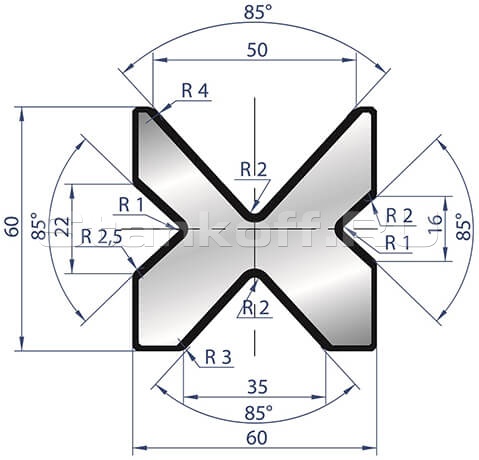

Матрица типа Amada Promecam
На данной матрице возможна гибка листового металла различной толщины при повороте ручьев матрицы. Данный станок оснащён матрицей формата X с 4-мя ручейками.

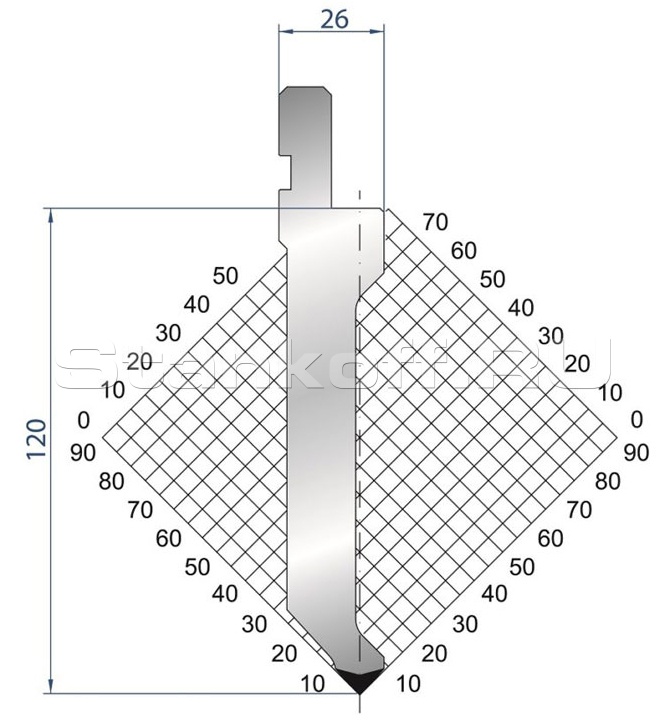

Пуансон типа Amada Promecam
Пуансон изготавливается из высококачественной инструментальной стали, которая обеспечивает долгий срок службы и высокую точность гибки. Такая сталь обычно обладает высокой износостойкостью и способностью выдерживать большие механические нагрузки. Имеет V-образную форму.

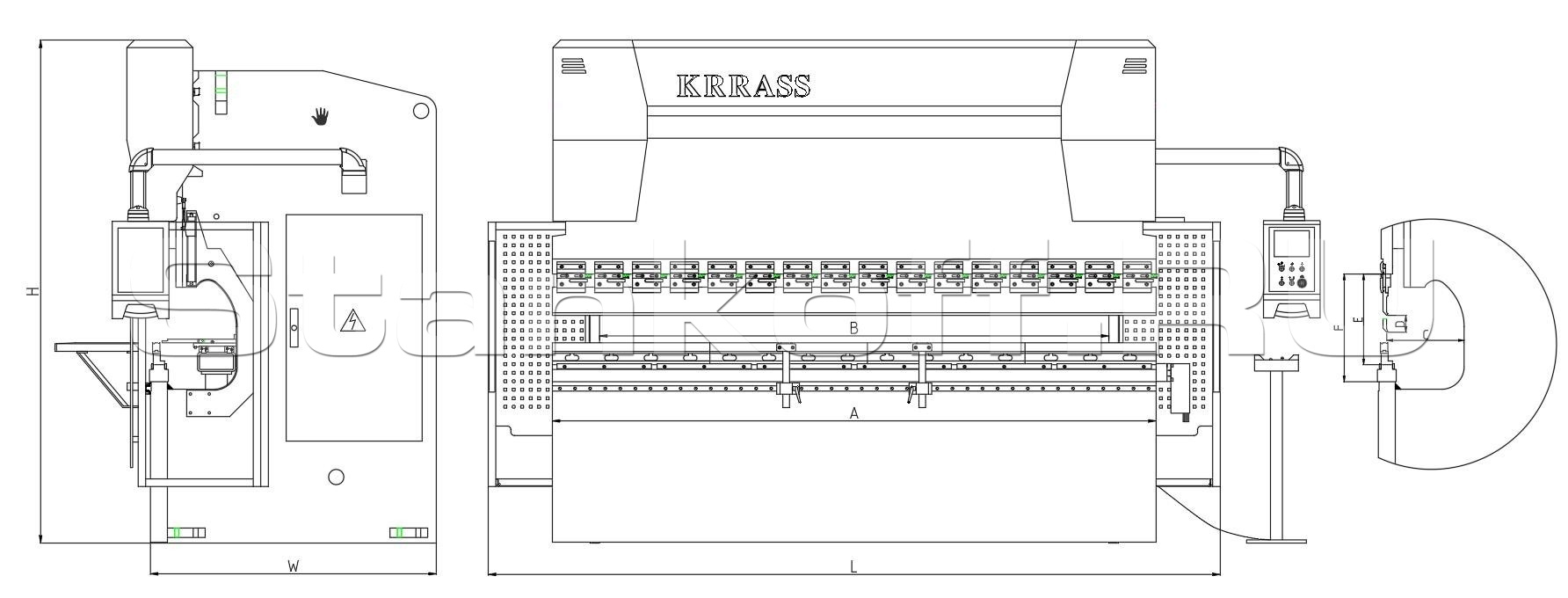

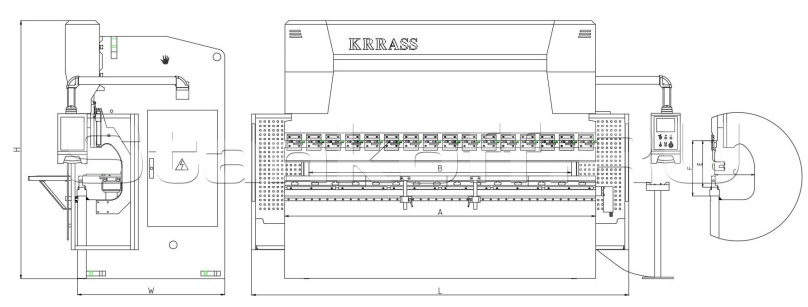

Чертеж станка
Дополнительные опции
Система защиты безопасности

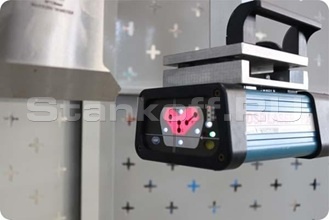

Система DSP генерирует видимую лазерную защиту, соответствующую нормам EN12622. Лазерный луч защищает оператора пресс-тормоза от опасности быть зажатым между верхним и нижним инструментом.
Преимущества:
• Самые передовые лазерные системы;
• Функция гибки деталей с коробчатым профилем;
• Инновационный шаблон защиты инструмента и ограждения;
• Полностью контролируемая ножным педалью операция;
• Автоматическое выравнивание для автоматической гибки и обнаружения стенок короба;
• Сертифицировано CE;
• Запатентованный контроль процесса Type 4;
• Поддержка "безопасного освобождения" без повреждений в случае столкновения.
