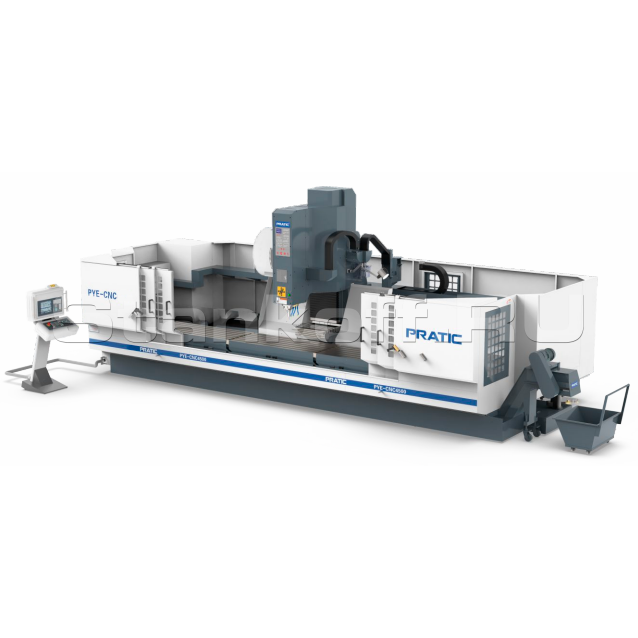

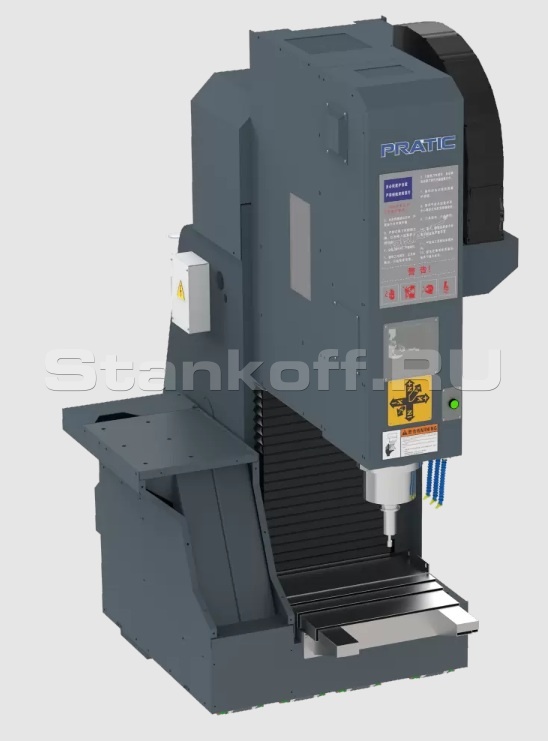

3-х осевой продольно-фрезерный обрабатывающий центр с ЧПУ и подвижной колонной PYЕ CNC6500B
| Перемещения | |
| Перемещения X ось, мм | 6500 |
| Перемещения Y ось, мм | 650 |
| Перемещения Z ось, мм | 700 |
| Расстояние от шпинделя до стола, мм | 130-830 |
| Рабочий стол | |
| Размеры рабочего стола (ДxШ), мм | 6500x650 |
| Макс. грузоподъемность, кг/м² | 1000 |
| Количество Т-пазов, мм | 6 |
| Ширина Т-пазов, мм | 18 |
| Расстояние между Т-пазами, мм | 100 |
| Шпиндель | |
| Макс. скорость шпинделя, об/мин | 8000 |
| Тип привода шпинделя | Ременной |
| Конус шпинделя | BT50 |
| Балансировка | G1(ISO1940) |
| Тип установки шпинделя | Вертикальный |
| Подачи | |
| Ускоренная подача по осям X/Y/Z, м/мин | 60/36/36 |
| Рабочая подача по осям X/Y/Z, мм/мин | 1~15000 |
| Точность позиционирования по осям X/Y/Z, мм | 0,03/0,02/0,02 |
| Повторная точность по осям X/Y/Z, мм | ±0,01/500 / ±0,01/300 / ±0,01/300 |
| Привод | |
| Мощность сервоприводов по осям X/Y/Z, кВт | 6/3/3 |
| Крутящий момент по осям X/Y/Z, Нм | 130/45/45 |
| Макс. скорость вращения на выходе X/Y/Z, об/мин | 3000/3000/3000 |
| Мощность сервопривода шпинделя (S1/S6), кВт | 15/18,5 |
| Крутящий момент шпинделя (S1/S6), Нм | 143/236 |
| Макс. скорость вращения шпинделя, об/мин | 8000 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Конус | BT50 |
| Вместимость, шт | 24 |
| Время смены инструмента, сек | 2 |
| Требования к питанию | |
| Трансформатор, кВА | 25 |
| Давление воздуха, МПа | 0,6- |
| Система смазки | |
| Смазка ходового винта | Автоматическая |
| Смазка линейных направляющих | Автоматическая |
| Охлаждение | |
| Тип системы охлаждения | Водоструйная система внешнего охлаждения |
| Мощность привода, кВт | 0,75 |
| Устройство сбора стружки | |
| Транспортер для удаления стружки | Цепного типа |
| Мощность привода, кВт | 0,75 |
| Детали защиты | |
| Защита рабочей зоны | Защитный кожух из металлической пластины |
| Электропитание | |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Температура, °C | 5–40 |
| Влажность, % | 30–75 |
| Вибрация | <0,5G |
| Параметры фундамента (несущая способность пола), т/м2 | 2 |
| Габаритные размеры | |
| Длина (+конвейер), мм | 10900 |
| Высота, мм | 3100 |
| Ширина, мм | 3100 |
| Вес, кг | 17000 |
Конструктив
Продольно-фрезерный обрабатывающий центр с ЧПУ PYЕ CNC6500B — это высокотехнологичное 3-осевое оборудование
с подвижной колонной и увеличенным ходом по осям, предназначенное для выполнения широкого спектра задач:
фрезерование, сверление, нарезание резьбы.
Широко применяется в области машиностроения, автомобилестроения, железнодорожной отрасли.
Преимущества:
- Расширенная рабочую зона — для обработки заготовок различных габаритов;
- Повышенная жёсткость конструкции — для устойчивости при тяжёлой обработке;
- Высокая производительность и точность — что делает его универсальным решением для современного металлообрабатывающего производства.
Конструктивные особенности

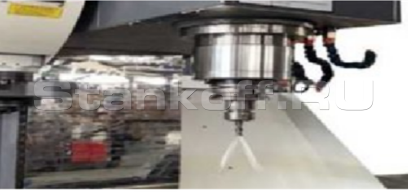

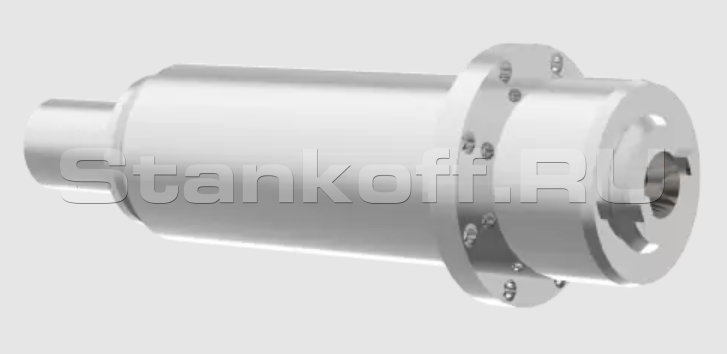

Шпиндель

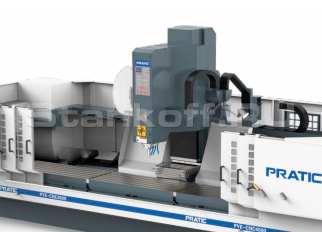

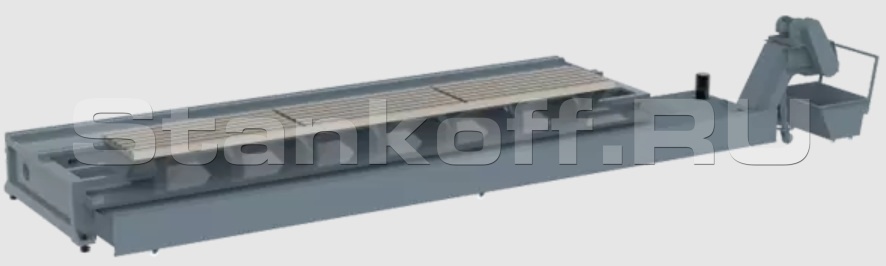

Станина
Для устойчивости конструкции предусмотрены три ряда опорных ног, равномерно распределяющих нагрузку.

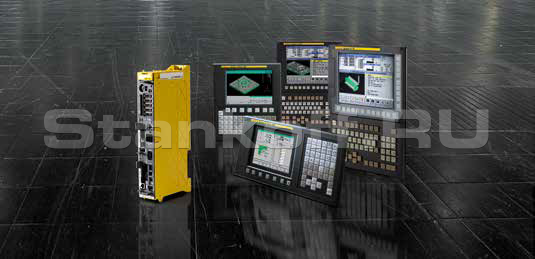

Система ЧПУ 0i-MODEL F
Система 0i-MODEL F — это производительное и надёжное ЧПУ, подходящее для широкого круга задач. Благодаря расширенному функционалу и высокой гибкости, оно легко адаптируется под специфические требования производства. При этом система отличается отличным соотношением цена-качество и включает функции, характерные для флагманских моделей.
- Управление до 11 осей подачи, 4 шпиндельными осями и 2 технологическими каналами
- Возможность подключения 2 дополнительных каналов для загрузчиков
- 4-осевая или 3+2-осевая синхронная обработка
- Полный набор стандартного ПО для быстрого запуска
- Интегрированная система безопасности FANUC Dual Check Safety
- Поддержка диалогового программирования: MANUAL GUIDE i / TURN MATE i
- Высокоскоростной PMC с гибкой настройкой
- Предпросмотр управляющей программы до 400 кадров
- Интеллектуальная оптимизация траектории в зависимости от приоритета
Стандартная комплектация
- Система управления ЧПУ FANUC 0i MF + Manual Guade;
- Высоконадежный механический шпиндель;
- Надежный серводвигатель шпинделя, жесткое нарезание резьбы;
- Высокопроизводительный серводвигатель по оси X/ Y/ Z;
- Устройство автоматической подачи смазки;
- Станина чугун HT250 цельнолитая;
- Полузакрытый металлический защитный кожух;
- Водяная система охлаждения;
- Подвижный блок управления;
- Маховик с удаленным управлением;
- Порт локальной сети;
- Трансформатор 25 кВА;
- Инструментальный магазин дискового типа BT50-24T;
- Конвейер цепного типа;
- Трехцветная сигнальная лампа;
- Освещение рабочей лампы станка;
- Пистолет воздуха / водяной пистолет;
- Электрический шкаф кондиционера;
- Маслоохладитель шпинделя.

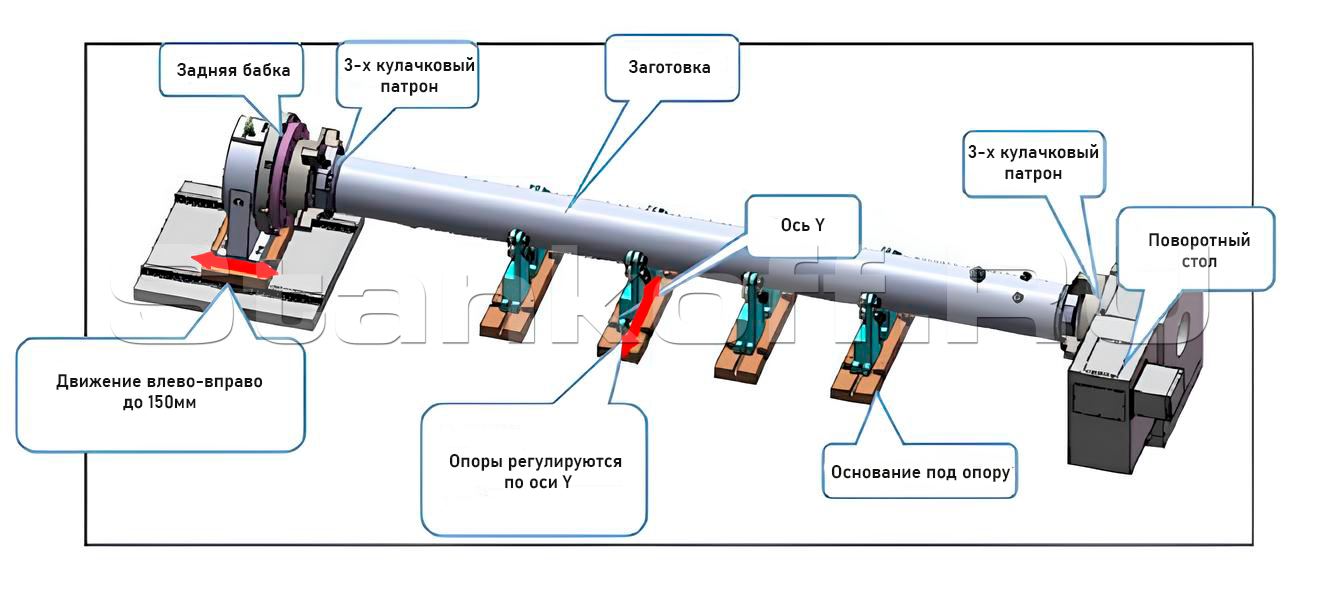

Схема установки и крепления детали на рабочем столе
Дополнительные опции

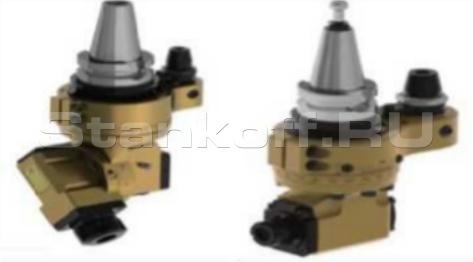

Угловая шпиндельная голова

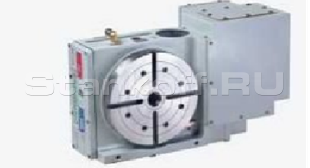

4-осевой поворотный стол
СОЖ, подаваемая через шпиндель (TSC)
Двойная голова и двойная система

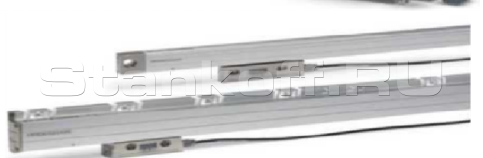

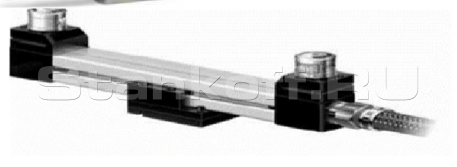

Датчик линейных перемещений
Система настройки инструментов

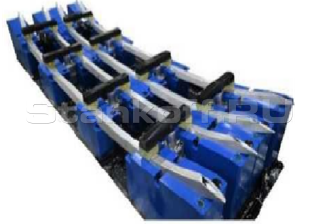

Стандартное / пользовательское зажимное устройство
Коробка передач шпинделя
Характеристики
| Перемещения | |
| Перемещения X ось, мм | 6500 |
| Перемещения Y ось, мм | 650 |
| Перемещения Z ось, мм | 700 |
| Расстояние от шпинделя до стола, мм | 130-830 |
| Рабочий стол | |
| Размеры рабочего стола (ДxШ), мм | 6500x650 |
| Макс. грузоподъемность, кг/м² | 1000 |
| Количество Т-пазов, мм | 6 |
| Ширина Т-пазов, мм | 18 |
| Расстояние между Т-пазами, мм | 100 |
| Шпиндель | |
| Макс. скорость шпинделя, об/мин | 8000 |
| Тип привода шпинделя | Ременной |
| Конус шпинделя | BT50 |
| Балансировка | G1(ISO1940) |
| Тип установки шпинделя | Вертикальный |
| Подачи | |
| Ускоренная подача по осям X/Y/Z, м/мин | 60/36/36 |
| Рабочая подача по осям X/Y/Z, мм/мин | 1~15000 |
| Точность позиционирования по осям X/Y/Z, мм | 0,03/0,02/0,02 |
| Повторная точность по осям X/Y/Z, мм | ±0,01/500 / ±0,01/300 / ±0,01/300 |
| Привод | |
| Мощность сервоприводов по осям X/Y/Z, кВт | 6/3/3 |
| Крутящий момент по осям X/Y/Z, Нм | 130/45/45 |
| Макс. скорость вращения на выходе X/Y/Z, об/мин | 3000/3000/3000 |
| Мощность сервопривода шпинделя (S1/S6), кВт | 15/18,5 |
| Крутящий момент шпинделя (S1/S6), Нм | 143/236 |
| Макс. скорость вращения шпинделя, об/мин | 8000 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Конус | BT50 |
| Вместимость, шт | 24 |
| Время смены инструмента, сек | 2 |
| Требования к питанию | |
| Трансформатор, кВА | 25 |
| Давление воздуха, МПа | 0,6- |
| Система смазки | |
| Смазка ходового винта | Автоматическая |
| Смазка линейных направляющих | Автоматическая |
| Охлаждение | |
| Тип системы охлаждения | Водоструйная система внешнего охлаждения |
| Мощность привода, кВт | 0,75 |
| Устройство сбора стружки | |
| Транспортер для удаления стружки | Цепного типа |
| Мощность привода, кВт | 0,75 |
| Детали защиты | |
| Защита рабочей зоны | Защитный кожух из металлической пластины |
| Электропитание | |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Температура, °C | 5–40 |
| Влажность, % | 30–75 |
| Вибрация | <0,5G |
| Параметры фундамента (несущая способность пола), т/м2 | 2 |
| Габаритные размеры | |
| Длина (+конвейер), мм | 10900 |
| Высота, мм | 3100 |
| Ширина, мм | 3100 |
| Вес, кг | 17000 |
