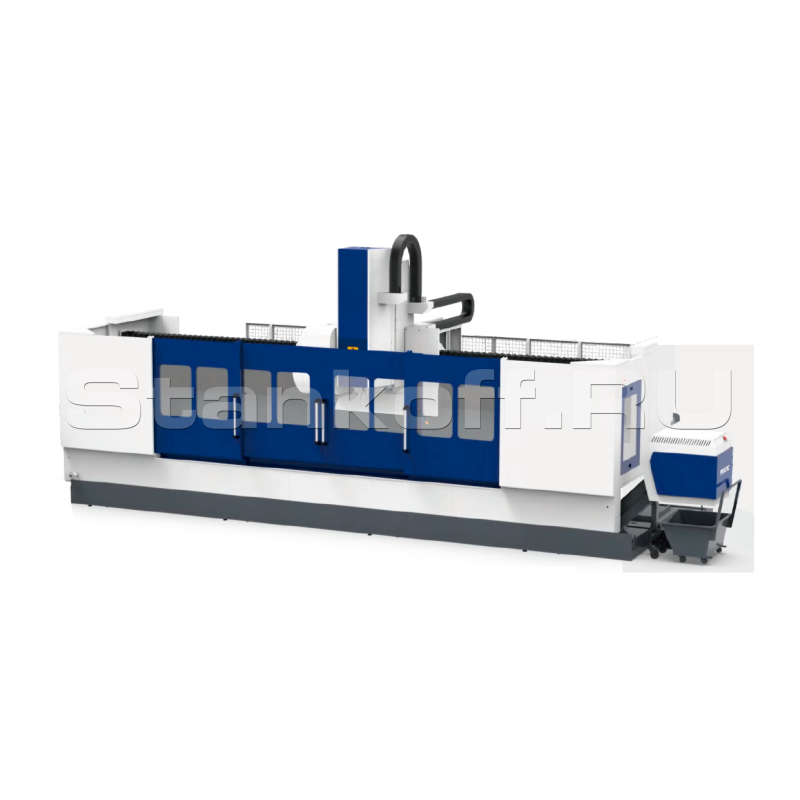

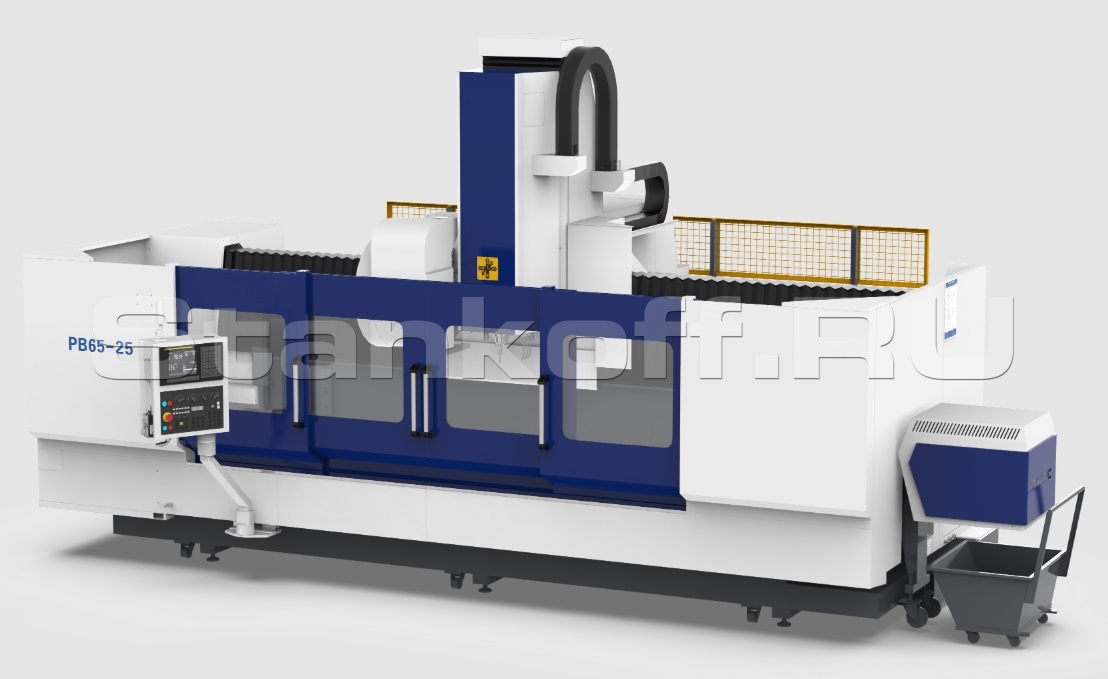

Вертикальный обрабатывающий центр HITIC PB85-25-SD4
Краткие характеристики
Артикул
PB85-25-SD4
| Перемещения | |
| X ось, мм | Шпиндель вертикально: 2 500 Шпиндель горизонтально: 1 900 |
| Y ось, мм | 850 |
| Z ось, мм | 620 |
| Расстояние от торца шпинделя до поверхности стола, мм | 20 – 640 |
| Рабочий стол | |
| Размеры, мм | 3 550 x 850 |
| Максимальная нагрузка, кг/м² | 1 000 |
| Ширина Т-пазов, мм | 18 |
| Шпиндель | |
| Максимальная частота вращения, об/мин | 18 000 |
| Мощность (S1 / S6-40%), кВт | 25 / 27,5 |
| Крутящий момент (S1 / S6-40%), Нм | 33,2 / 36,5 |
| Угол поворота оси A, ° | ±90° |
| Привод от двигателя к шпинделю, тип | Прямой привод (Direct drive) |
| Конус, тип | HSK-A63 |
| Динамической балансировка (согласно стандарту ISO1940), класс | G1 |
| Подачи | |
| Оси | X | Y | Z |
| Направляющие, тип | качения, роликовые | качения, роликовые | качения, роликовые |
| Макс. ускоренные перемещения (холостой ход), м/мин | 50 | 36 | 36 |
| Диапазоны рабочих подач, мм/мин | 1…15 000 | 1…15 000 | 1…15 000 |
| Точность позиционирования, мм | 0,03 на всю длину | 0,01 на всю длину | 0,01 на всю длину |
| Точность повторного позиционирования (повторяемость), мм | ±0,01 | ±0,004 | ±0,004 |
| Двигатели осей - Мощность, кВт | 5,5 | 3,55 | 5,5 |
| Двигатели осей - Крутящий момент, Н*м | 90 | 66 | 90 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Количество инструментальных позиций, шт | 24 |
| Максимальный диаметр инструмента при занятых / свободных соседних ячейках, мм | Ø75 / 120 |
| Максимальная длина инструмента, мм | 270 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента (И-И), секунд | 2 |
| Дополнительное оборудование | |
| Трансформатор, кВт | 5 |
| Давление во внешней сети сжатого воздуха, МПа | 0.6…0.9 |
| Система смазки | |
| Шарико-винтовая пара | Автоматическая |
| Линейные направляющие | Автоматическая |
| Охлаждение | |
| Мощность привода, кВт | 0,75 |
| Тип системы | Водоструйная система внешнего охлаждения |
| Оборудование для удаления стружки | |
| Тип | Цепной |
| Детали защиты | |
| Защита рабочей зоны | Закрытая кабинетная защита без крыши |
| Защита направляющих | Гибкая защита для оси X |
| Габаритные размеры | |
| Высота, мм | 3 500 |
| Ширина, мм | 4 000 (без стойки ЧПУ) |
| Длина, мм | 7 350 + 900 |
| Вес, кг | 15 000 |
Конструктив
HITIC PB85-25-SD4 – это обрабатывающий центр для композитной обработки, который объединяет в себе функции сверления, нарезания резьбы и фрезерования. В нем используется специализированная международная система ЧПУ, а также применена полузакрытая листовая защита.
Станок оснащен высокоскоростным шпинделем с частотой вращения 24 000 об/мин, что обеспечивает высокую эффективность, точность и прочность обработки. Он может использоваться для обработки стали, алюминия, меди и неметаллических изделий.
Конструктивные особенности

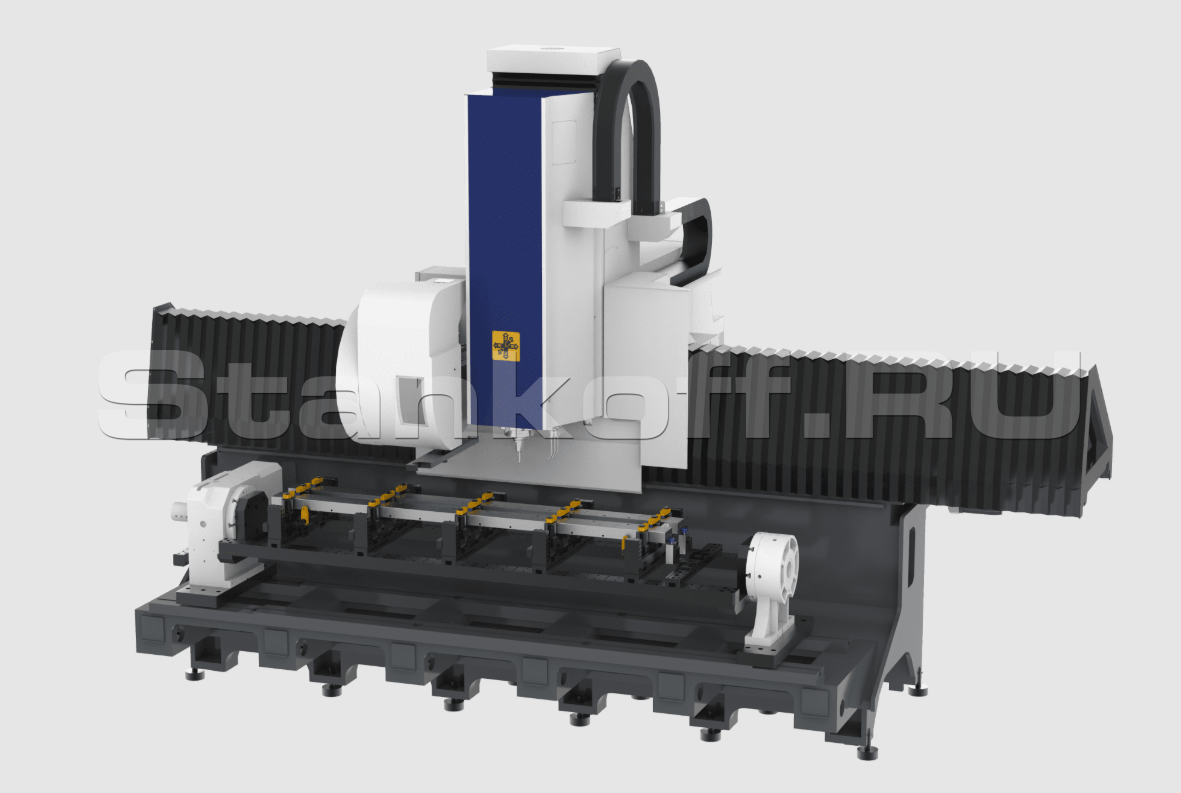

Станина станка
Станина станка изготовлена из чугуна и термически обработана с целью устранения остаточного напряжения.
Стандартная комплектация
- Высокопроизводительный серводвигатель по осям X, Y, Z;
- Централизованная система автоматической смазки линейных направляющих;
- Станина и ползун оси X изготовлены из чугуна HT250;
- Траверса оси Y и шпиндельная бабка изготовлены из отливки QT600-3;
- Полный ограждающий кожух без верхней крышки;
- Система охлаждения смазочно-охлаждающей жидкостью (СОЖ);
- Выносной пульт ЧПУ Маховик (ручное управление) для ЧПУ LAN-порт (сетевой порт);
- Трехцветный сигнальный светильник;
- Внутреннее рабочее освещение;
- Промывочный пистолет и пистолет подачи сжатого воздуха;
- Кондиционер в электрическом шкафу;
- Цепной скребковый транспортер для стружки (пластинчатого типа);

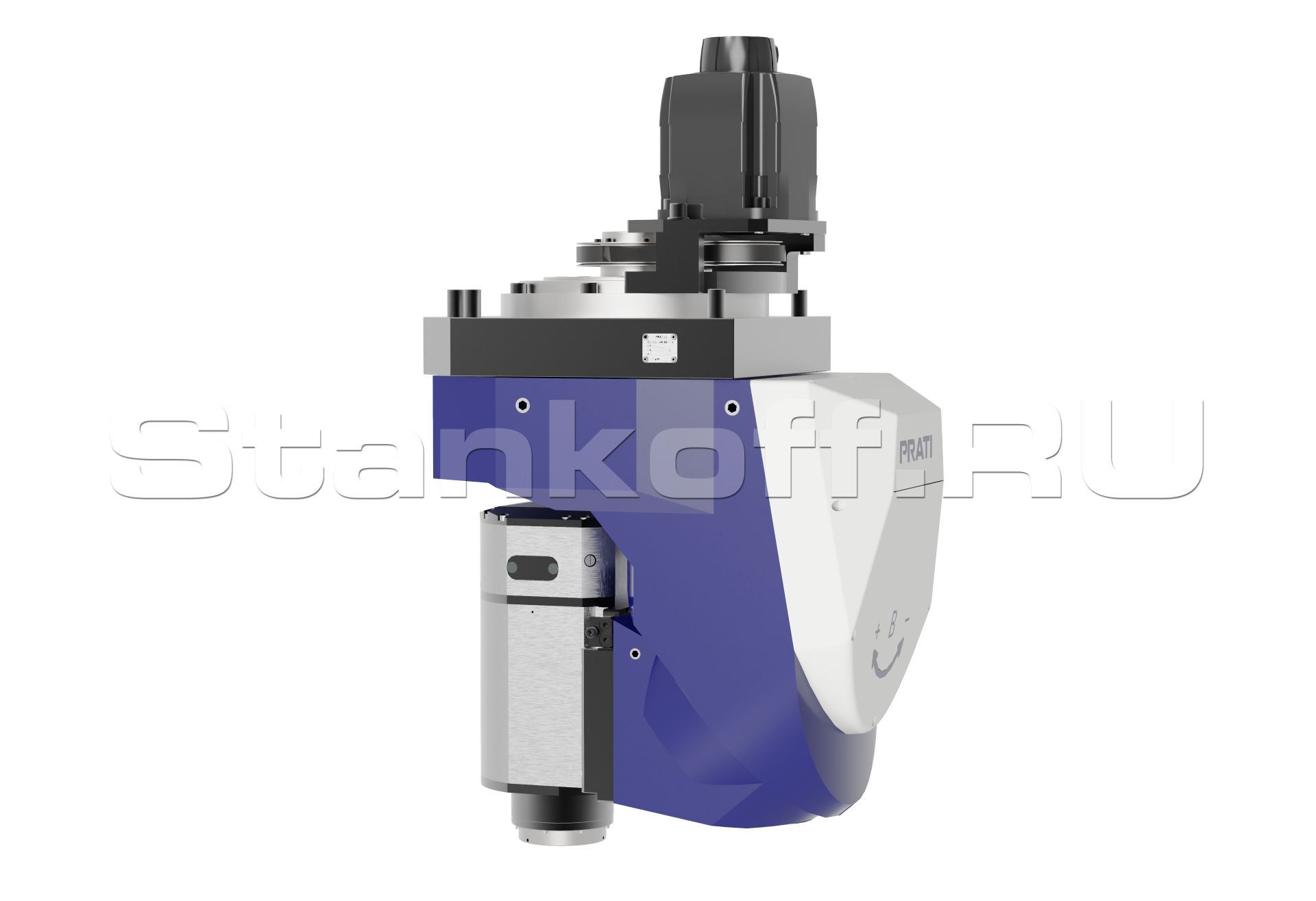

- Поворотная головка с осью A;
- Дисковый инструментальный магазин HSK A63-24T;
- Охладитель шпинделя (водяное охлаждение);
- Поворотный стол 400мм BRNC-40A Tanshing;
- Гидравлическая задняя бабка;
- Подача СОЖ через шпиндель, 40 Бар Сепаратор СОЖ;
- Датчик привязки инструмента Renishaw TS27R;
- Датчик привязки заготовки Renishaw RMP60;
- Оптические линейки Haidenhain для осей X,Y,Z
Характеристики
| Перемещения | |
| X ось, мм | Шпиндель вертикально: 2 500 Шпиндель горизонтально: 1 900 |
| Y ось, мм | 850 |
| Z ось, мм | 620 |
| Расстояние от торца шпинделя до поверхности стола, мм | 20 – 640 |
| Рабочий стол | |
| Размеры, мм | 3 550 x 850 |
| Максимальная нагрузка, кг/м² | 1 000 |
| Ширина Т-пазов, мм | 18 |
| Шпиндель | |
| Максимальная частота вращения, об/мин | 18 000 |
| Мощность (S1 / S6-40%), кВт | 25 / 27,5 |
| Крутящий момент (S1 / S6-40%), Нм | 33,2 / 36,5 |
| Угол поворота оси A, ° | ±90° |
| Привод от двигателя к шпинделю, тип | Прямой привод (Direct drive) |
| Конус, тип | HSK-A63 |
| Динамической балансировка (согласно стандарту ISO1940), класс | G1 |
| Подачи | |
| Оси | X | Y | Z |
| Направляющие, тип | качения, роликовые | качения, роликовые | качения, роликовые |
| Макс. ускоренные перемещения (холостой ход), м/мин | 50 | 36 | 36 |
| Диапазоны рабочих подач, мм/мин | 1…15 000 | 1…15 000 | 1…15 000 |
| Точность позиционирования, мм | 0,03 на всю длину | 0,01 на всю длину | 0,01 на всю длину |
| Точность повторного позиционирования (повторяемость), мм | ±0,01 | ±0,004 | ±0,004 |
| Двигатели осей - Мощность, кВт | 5,5 | 3,55 | 5,5 |
| Двигатели осей - Крутящий момент, Н*м | 90 | 66 | 90 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Количество инструментальных позиций, шт | 24 |
| Максимальный диаметр инструмента при занятых / свободных соседних ячейках, мм | Ø75 / 120 |
| Максимальная длина инструмента, мм | 270 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента (И-И), секунд | 2 |
| Дополнительное оборудование | |
| Трансформатор, кВт | 5 |
| Давление во внешней сети сжатого воздуха, МПа | 0.6…0.9 |
| Система смазки | |
| Шарико-винтовая пара | Автоматическая |
| Линейные направляющие | Автоматическая |
| Охлаждение | |
| Мощность привода, кВт | 0,75 |
| Тип системы | Водоструйная система внешнего охлаждения |
| Оборудование для удаления стружки | |
| Тип | Цепной |
| Детали защиты | |
| Защита рабочей зоны | Закрытая кабинетная защита без крыши |
| Защита направляющих | Гибкая защита для оси X |
| Габаритные размеры | |
| Высота, мм | 3 500 |
| Ширина, мм | 4 000 (без стойки ЧПУ) |
| Длина, мм | 7 350 + 900 |
| Вес, кг | 15 000 |
