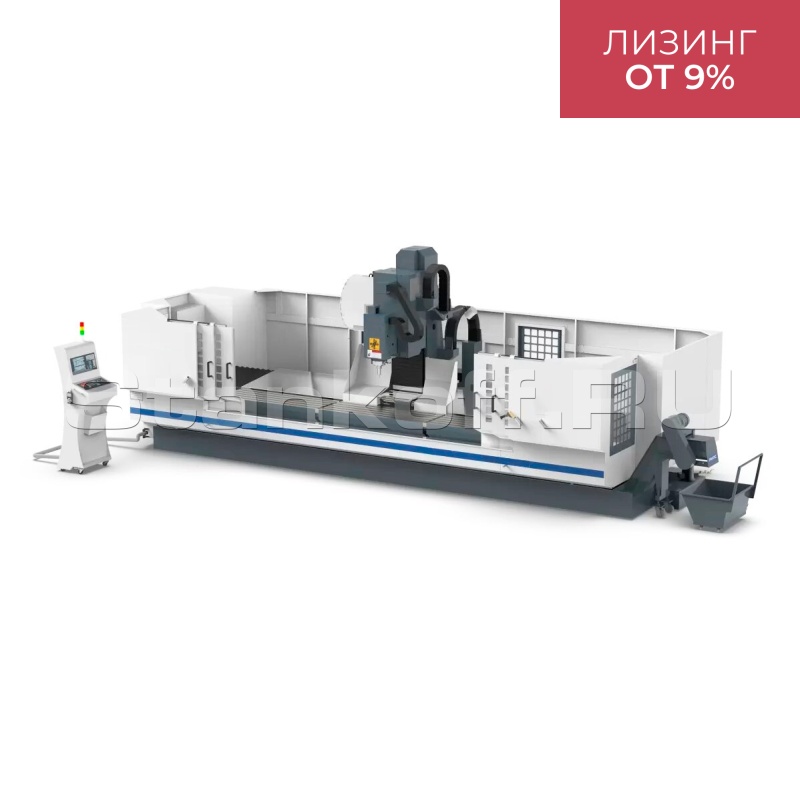

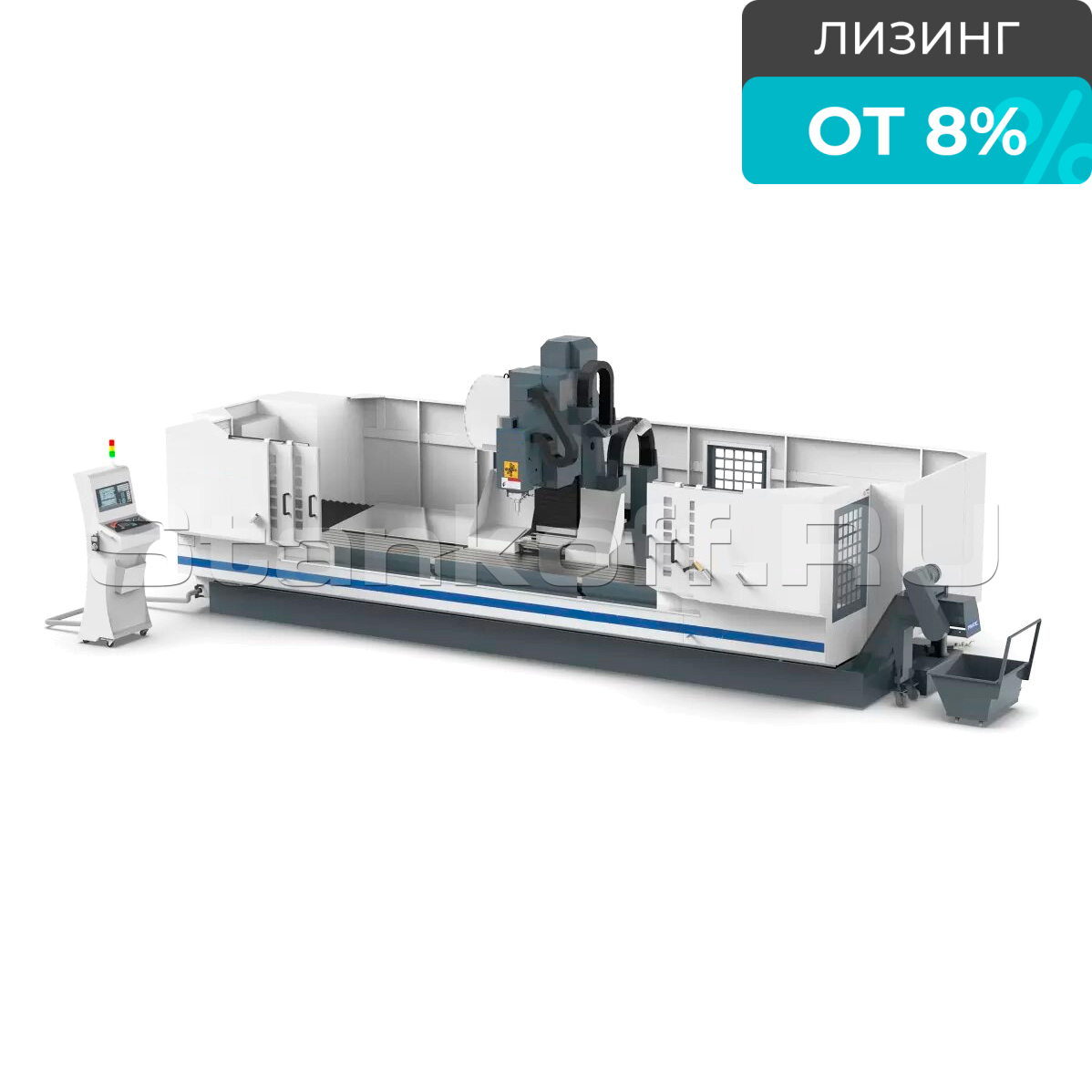

Продольный 4-х осевой обрабатывающий фрезерный центр с ЧПУ PDE4D-CNC2500
Краткие характеристики
Артикул
PDE4D-CNC2500
| Зона покрытия | 6710x2850 мм |
| Высота | 3200 мм |
| Масса | 10500 кг |
| Размер рабочего стола | 2500x550 мм |
| Макс. загрузка | 1000 кг/м2 |
| Т-образный паз (количество / ширина / расстояние между центрами) | 5шт/18мм/100мм |
| Система ЧПУ | FANUC 0i MF PLUS |
| Конус | BBT40 |
| Стандартный тип | С электроприводом |
| Номинальная мощность приводного двигателя S1 | 16 кВт |
| Макс. мощность приводного двигателя S6 | 18,5 кВт |
| Номинальное крутящее усилие S1 | 33 Нм |
| Макс. крутящее усилие S6 | 44 Нм |
| Макс. скорость | 18000 об/мин |
| Ось X | 2500 мм |
| Ось Y | 550 мм |
| Ось Z | 700 мм |
| Ось В | ±90° |
| Соотношение хвостовика шпинделя к поверхности стола | 130-830 мм |
| Приводной двигатель по оси X | 3,0 кВт |
| Приводной двигатель по оси Y | 3,0 кВт |
| Приводной двигатель по оси Z | 3,0 кВт |
| Ускоренная по оси X | 60 м/мин |
| Ускоренная по оси Y | 28 м/мин |
| Ускоренная по оси Z | 28 м/мин |
| Макс. скорость рабочей подачи | 15 м/мин |
| Точность позиционирования по оси X | 0,05 мм |
| Точность позиционирования по осям Y/Z | 0,02 мм |
| Точность позиционирования по осям X/Y/Z | 0,01 мм |
| Тип | дисковый |
| Вместимость | 24 шт |
| Время смены инструмента | 2 с |
| Тип транспортера для удаления стружки | цепной |
| Смазочная система | автоматическая |
| Система охлаждения | водяное охлаждение |
| Пневматическое давление | 0,6–0,9 МПа |
Модели серии
Все товары
Конструктив

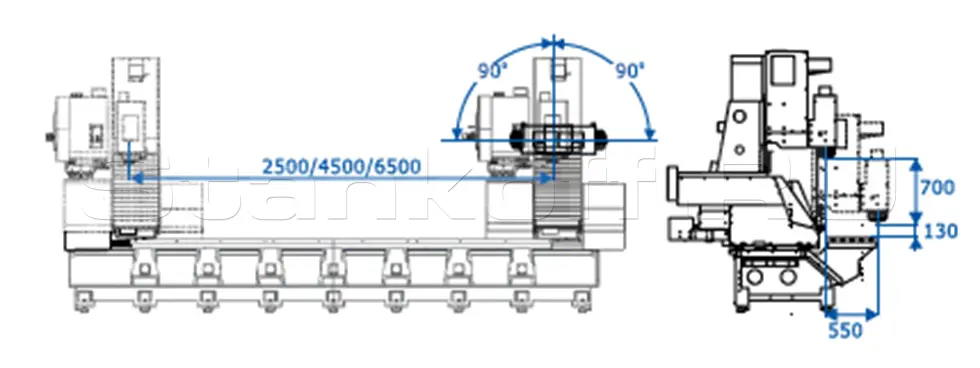

Обрабатывающий центр с ЧПУ с 4-осевой подвижной колонной и большим ходом по оси X. Оснащен шпинделем с поворотом по оси B в пределах ± 90 °, отвечает требованиям высокоточной много-осевой обработки материалов специальной формы и криволинейной поверхности, интегрируя фрезерование, сверление, нарезание резьбы на одном станке. Серия широко используется в автомобильной промышленности для обработки бамперов, направляющих люка, стойки и т.д.
Сферы применения
Рабочая зона
ОСОБЕННОСТИ КОНСТРУКЦИИ

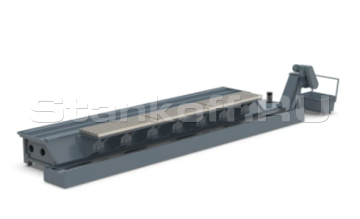

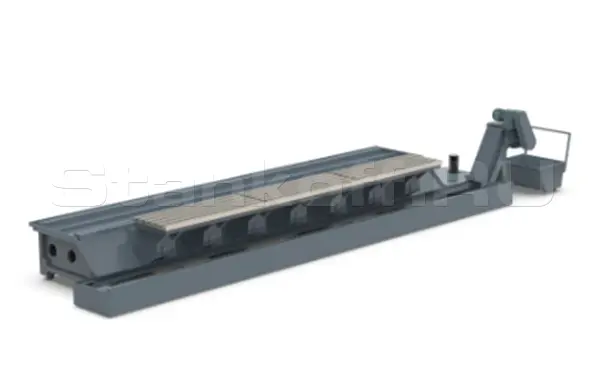

Станина станка из чугуна обладает хорошей амортизацией и высокой устойчивостью.

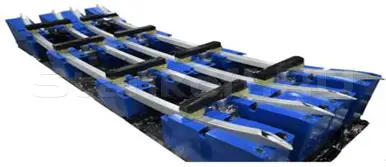

Станина станка изготовлена с применением чугунной отливки и подвергается процессу обработки высокими температурами с целью устранения остаточного напряжения. Каждая отливка оснащена усиливающей пластиной. Для обеспечения гравитационной устойчивости центра оборудования используются три ряда опорных ног.
Высокоточная и высокоскоростная система моторизованного шпинделя с поворотом по оси B в пределах ± 90 ° обеспечивает широкий диапазон обработки.
Отличается особой точностью и высокой скоростью, максимальная скорость 18 000 оборотов в минуту обеспечивает высокую эффективность. Обработка по 4-й оси отличается от обычного способа добавлением поворота по оси B в пределах ± 90 °, позволяет обрабатывать материалы с криволинейной поверхностью под разными углами, повышает эффективность производства и упрощает работу оператора, позволяет пользователям наслаждаться реальной гибкостью и в то же время динамичностью.

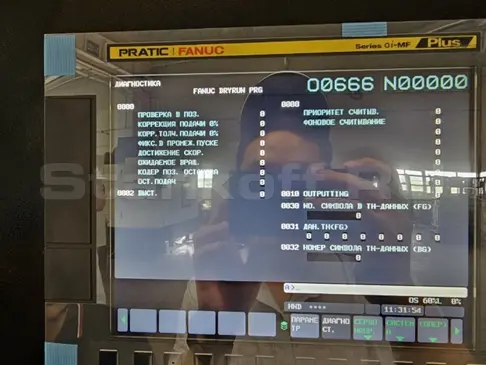

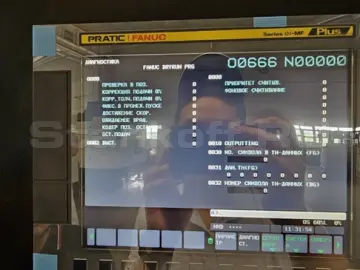

Система ЧПУ FANUC
с высокой производственной стабильностью.
Мощная, всемирно известная система цифрового управления позволяет выполнять сложную машинную обработку, требующую наличия нескольких осей и траекторий перемещения. Вне зависимости от размера и материала обрабатываемого изделия, ЧПУ FANUC обеспечивает идеальное сочетание точности, минимальной продолжительности цикла и безупречного качества поверхности. В результате сокращается непроизводственное время, и исключаются неточности, связанные с одновременной обработкой нескольких деталей.
Мощная, всемирно известная система цифрового управления позволяет выполнять сложную машинную обработку, требующую наличия нескольких осей и траекторий перемещения. Вне зависимости от размера и материала обрабатываемого изделия, ЧПУ FANUC обеспечивает идеальное сочетание точности, минимальной продолжительности цикла и безупречного качества поверхности. В результате сокращается непроизводственное время, и исключаются неточности, связанные с одновременной обработкой нескольких деталей.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- инструментальный магазин дискового типа (24 инструмента);
- система ЧПУ Siemens;
- Поворотный шпиндель;
- станина из высокопрочного чугуна (HT250);
- автоматический транспортер для удаления стружки.
Спецификация оборудования
- Система ЧПУ FANUC 0i MF PLUS (тип 5);
- Высокоскоростной электрошпиндель;
- Высокоскоростные сервоприводы на осях X/ Y/ Z;
- Автоматическая система смазки;
- Литая станина из высококачественного чугуна HT 250;
- Кабинетная защита без верхней крышки;
- Масляное охлаждение шпинделя;
- Передвижная стойка управления;
- MPG маховичок;
- LAN порт;
- 5KVA трансформатор;
- Инструментальный магазин дискового типа BT40-24T;
- Ленточный стружкоуборочный конвейер;
- Трехцветная лампа;
- Освещение рабочей зоны;
- Пневмопистолет + пистолет СОЖ;
- Кондиционер электрического шкафа;
- Чиллер жидкостного охлаждения шпинделя;
- Система СОЖ через шпиндель 20 бар.
Дополнительные опции
- Система измерения инструмента;
- Система измерения заготовки;
- Стол поворотный (4ая ось).
Возможные опции
Стандартное / пользовательское зажимное устройство
В качестве опции доступны разнообразные стандартные или пользовательские зажимные устройства, которые необходимы для соответствия различным требованиям к обработке.
Дополнительный шпиндель
Двойная голова обеспечивает синхронную и асинхронную обработку, что значительно увеличивает эффективность обработки. Кроме того, она может одновременно обрабатывать симметричные заготовки.

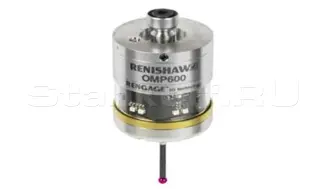

Измерительный датчик
Измерительный датчик может быть использован для определения и наладки деталей, измерения характеристик цикла для адаптационной механической обработки, отслеживания состояния поверхности заготовки и проверки размеров конечного компонента.

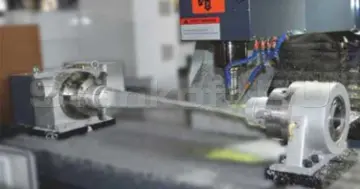

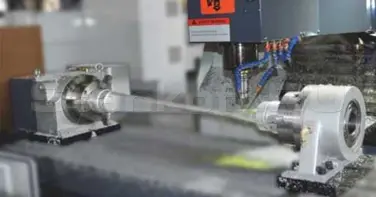

4-ось поворотный стол
4-ось поворотный стол представляет собой удерживающее устройство для обработки с высокой точностью, которое точно удерживает инструменты под необходимым углом для выполнения многогранной обработки за одну установку.

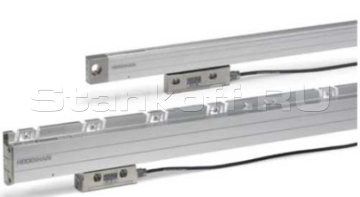

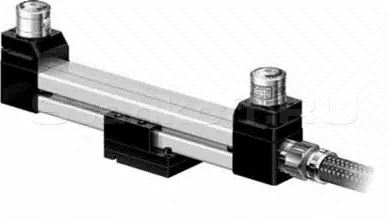

Датчик линейных перемещений
Датчик линейных перемещений измеряет положение линейных осей без промежуточных механических элементов, что устраняет ряд потенциальных источников ошибок, таких как люфт, ошибка шага или нагрев рециркуляционной ШВП.
Система настройки инструментов
Система настройки инструментов может автоматически измерить и компенсировать значение отклонения инструментов, что может эффективно исключить ошибку и низкую эффективность, вызванную ручной настройкой инструмента.
Характеристики
| Зона покрытия | 6710x2850 мм |
| Высота | 3200 мм |
| Масса | 10500 кг |
| Размер рабочего стола | 2500x550 мм |
| Макс. загрузка | 1000 кг/м2 |
| Т-образный паз (количество / ширина / расстояние между центрами) | 5шт/18мм/100мм |
| Система ЧПУ | FANUC 0i MF PLUS |
| Конус | BBT40 |
| Стандартный тип | С электроприводом |
| Номинальная мощность приводного двигателя S1 | 16 кВт |
| Макс. мощность приводного двигателя S6 | 18,5 кВт |
| Номинальное крутящее усилие S1 | 33 Нм |
| Макс. крутящее усилие S6 | 44 Нм |
| Макс. скорость | 18000 об/мин |
| Ось X | 2500 мм |
| Ось Y | 550 мм |
| Ось Z | 700 мм |
| Ось В | ±90° |
| Соотношение хвостовика шпинделя к поверхности стола | 130-830 мм |
| Приводной двигатель по оси X | 3,0 кВт |
| Приводной двигатель по оси Y | 3,0 кВт |
| Приводной двигатель по оси Z | 3,0 кВт |
| Ускоренная по оси X | 60 м/мин |
| Ускоренная по оси Y | 28 м/мин |
| Ускоренная по оси Z | 28 м/мин |
| Макс. скорость рабочей подачи | 15 м/мин |
| Точность позиционирования по оси X | 0,05 мм |
| Точность позиционирования по осям Y/Z | 0,02 мм |
| Точность позиционирования по осям X/Y/Z | 0,01 мм |
| Тип | дисковый |
| Вместимость | 24 шт |
| Время смены инструмента | 2 с |
| Тип транспортера для удаления стружки | цепной |
| Смазочная система | автоматическая |
| Система охлаждения | водяное охлаждение |
| Пневматическое давление | 0,6–0,9 МПа |
