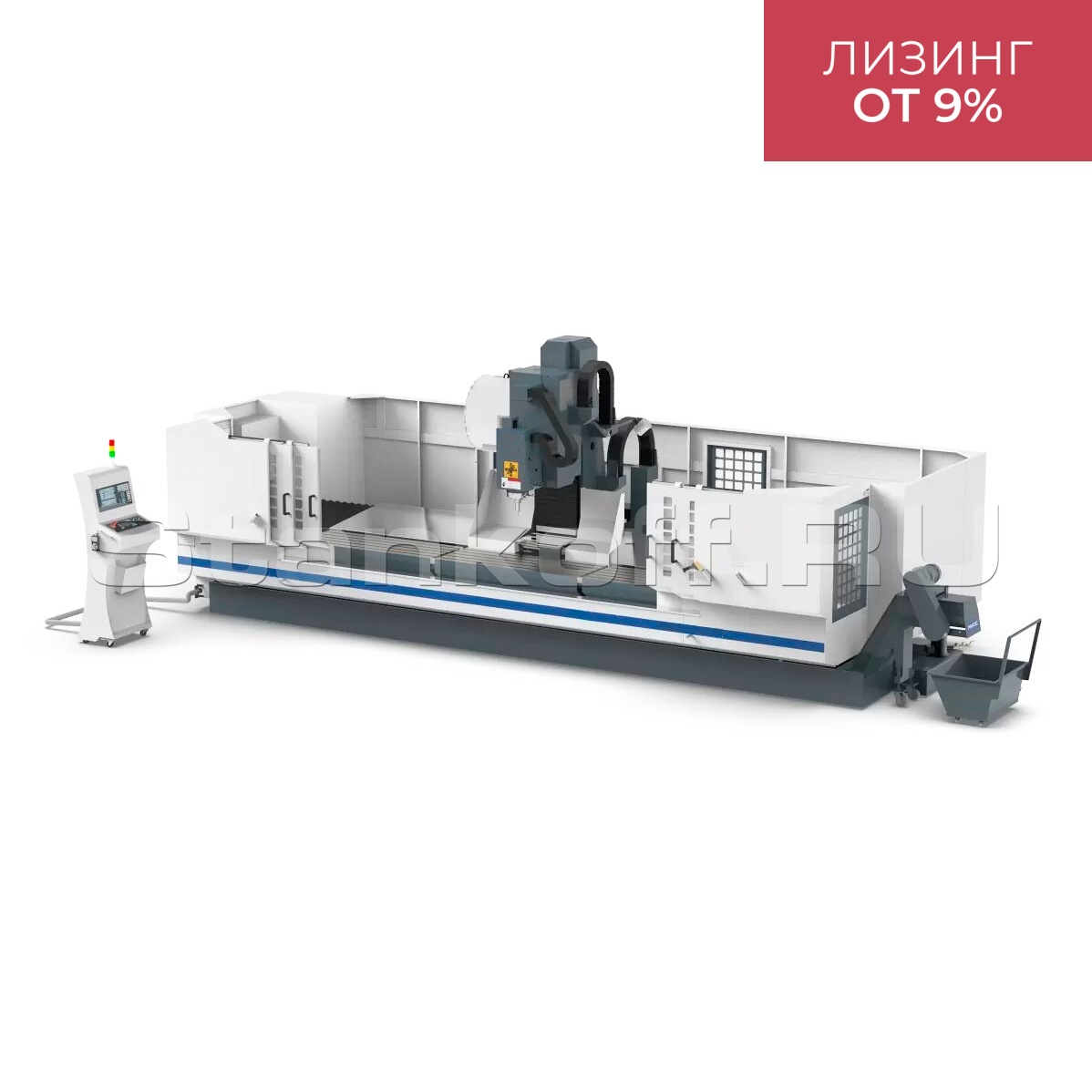

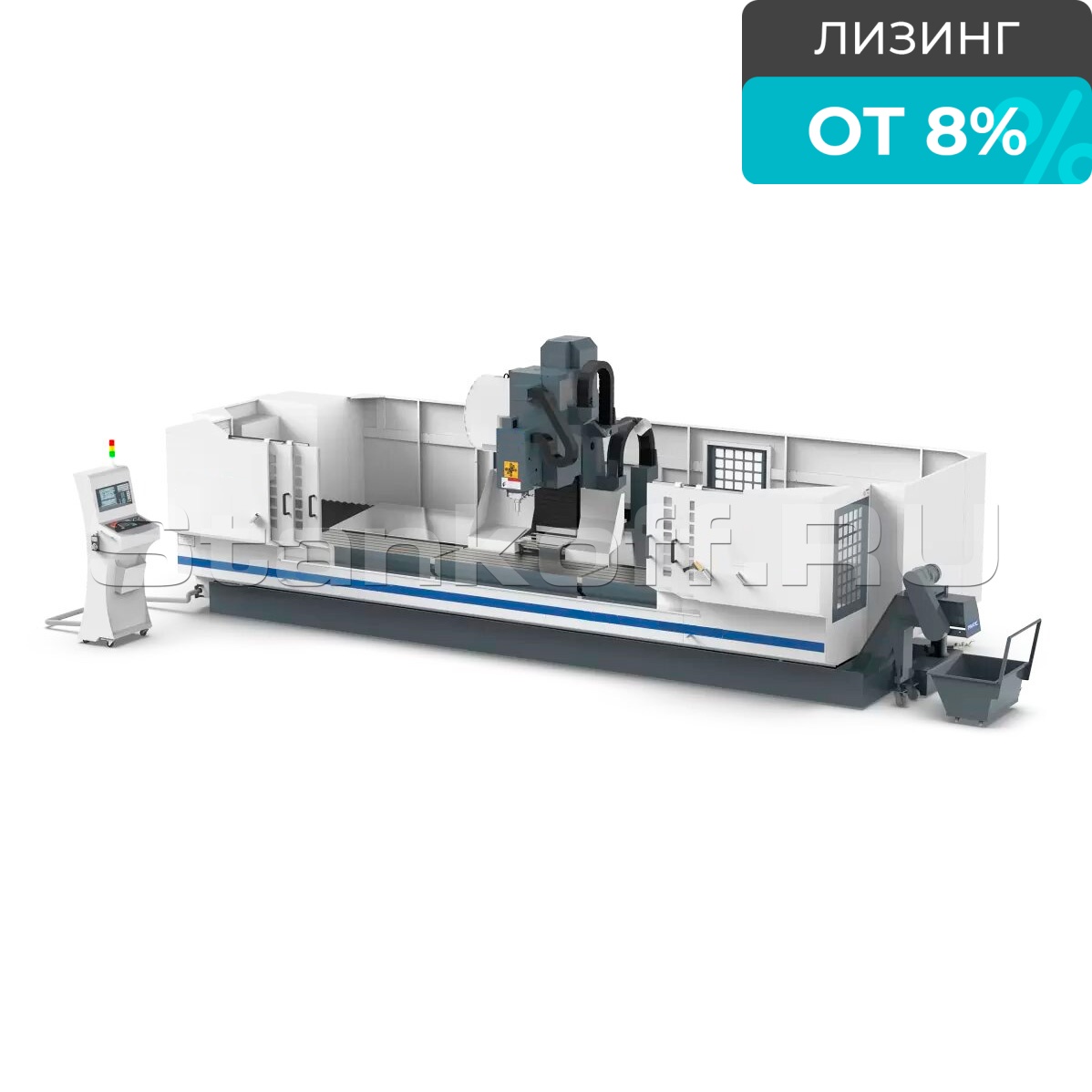

Продольный 4-х осевой обрабатывающий фрезерный центр с ЧПУ PDE4D-CNC4500

Куда отправить цену?

Whatsapp
Мобильный
Email

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Ильнур Сафин

Хотите мы Вам перезвоним? Да

Выполненные проекты и статьи, связанные с PDE4D-CNC4500

Обрабатывающий центр с ЧПУ с 4-осевой подвижной колонной и большим ходом по оси X. Станок оснащён международной системой ЧПУ-управления и защищён прочным корпусом с защитным ограждением, а также шпинделем с поворотом по оси B в пределах ± 90 °, который отвечает требованиям высокоточной много-осевой обработки материалов специальной формы и криволинейной поверхности, интегрируя фрезерование, сверление, нарезание резьбы на одном станке. Оборудование эффективно обрабатывает металлические профили различной длины из алюминия, стали, меди и других материалов. В стандартную комплектацию входит автоматический конвейер для удаления стружки, упрощающий обслуживание и поддержание чистоты рабочего пространства.

Сферы применения

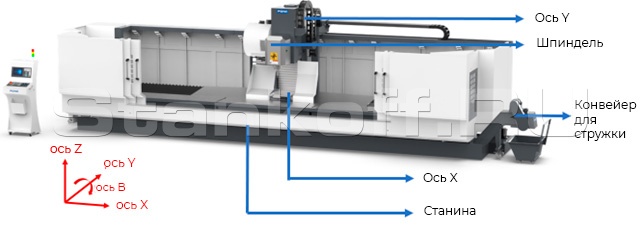

Рабочая зона

Комплектующие

Система ЧПУ FANUC 0i MF PLUS (Япония)
Электрошпиндель PONC (Китай)
Подшипники осей Y и Z NSK / NACHI (Япония)
ШВП осей Y и Z HTPM / THK / HIWIN (Китай / Япония / Тайвань)
Направляющие осей X, Y, Z HTPM (Китай)
Инструментальный магазин POJU / AIMACH / OKADA (Китай / Тайвань)
Пневматические компоненты AirTAC / SMC (Тайвань / Япония)
Электрические кабели Igus (Германия)
Электрические компоненты Schneider (Франция)
Редуктор (ось X) MOTOREDUCER / DESBOER (Китай)
Стойка (ось X) KH (Тайвань)

ОСОБЕННОСТИ КОНСТРУКЦИИ

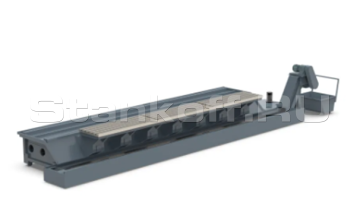

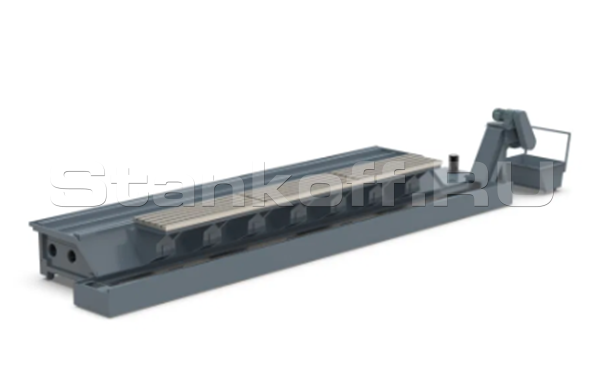

Станина станка из чугуна обладает хорошей амортизацией и высокой устойчивостью.

Станина станка изготовлена с применением чугунной отливки HT 250 и подвергается процессу обработки высокими температурами с целью устранения остаточного напряжения. Каждая отливка оснащена усиливающей пластиной. Для обеспечения гравитационной устойчивости центра оборудования используются три ряда опорных ног.

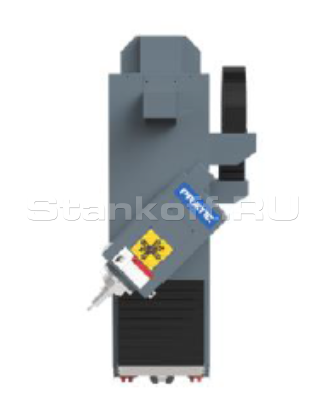

Ось B

Вращается в пределах ±90°, что обеспечивает широкий диапазон обработки. Ход оси B в пределах ±90°, позволяет изготавливать более сложные детали, доставать «труднообрабатываемые» места, повышает эффективность производства и упрощает работу оператора.

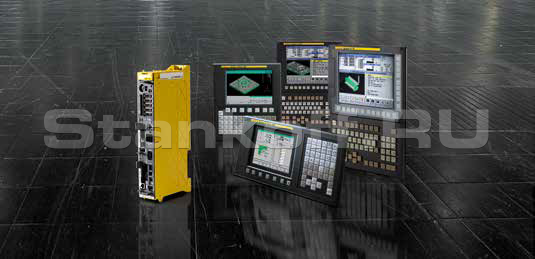

Серия ЧПУ 0i-MODEL F ЧПУ серии 0i-MODEL F

Универсальная и надёжная система для широкого спектра задач, сочетающая высокую производительность и отличное соотношение цена-качество. Поддерживает до 11 осей подачи, 4 шпиндельных оси и 2 канала, включая опции для загрузчиков.
Основные преимущества:
• Одновременная обработка в 4 осях или 3+2 оси
• Полный набор стандартного ПО для запуска и настройки
• Диалоговое программирование (MANUAL GUIDE i / TURN MATE i)
• Интегрированная система безопасности FANUC Dual Check Safety
• Высокоскоростной PMC, предпросмотр до 400 кадров
• Удобство эксплуатации и функции, аналогичные ЧПУ серии 30i
• Легкая адаптация под специфические задачи

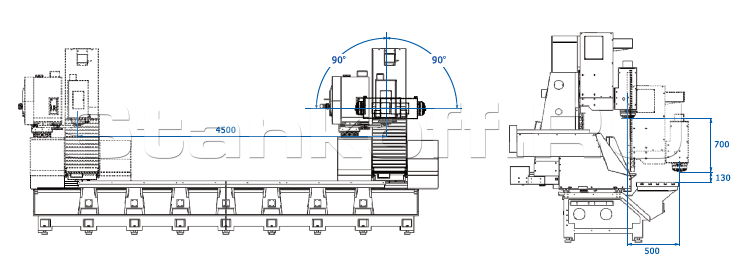

Габариты рабочего стола

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

  • Система ЧПУ FANUC 0i-MF PLUS
  • Специализированный контроллер ЧПУ (двойная система, одноканальный режим, 2 шкафа управления)
  • Высокоточный электрошпиндель
  • Высокопроизводительный серводвигатель осей X/Y/Z
  • Централизованная автоматическая система смазки линейных направляющих
  • Литая станина из высококачественного чугуна HT 250
  • Кабинетная защита без верхней крышки
  • Масляное охлаждение шпинделя (две помпы)
  • Передвижная стойка управления
  • MPG маховичок
  • LAN порт
  • Трансформатор 50 кВА
  • BBT40 инструментальный магазин на 24 позиции
  • Ленточный стружкоуборочный конвейер
  • Трехцветная сигнальная лампа
  • Освещение рабочей зоны
  • Пневмопистолет и пистолет подачи СОЖ
  • Кондиционер электрического шкафа
  • Чиллер жидкостного охлаждения шпинделя
Перемещение
Ход по оси X, мм4500
Ход по оси Y, мм500
Ход по оси Z, мм700
Расстояние от конца шпинделя до поверхности рабочего стола, мм130 - 830
Рабочий стол
Размер рабочего стола (Д×Ш), мм4500×550
Т-паз (ширина×расстояние), мм18×100
Нагрузка на стол, кг/м31000
Шпиндель
Максимальная скорость, об/мин18000
Мощность, кВт16 / 18,5 (S1/S6)
Крутящий момент шпинделя, Н·м30 / 38 (S1/S6)
Конус шпинделяBBT40
Ось B
Минимальный шаг оси B, °0.001°
Угол поворота, °±90°
Подача
Скорость быстрой подачи по X, м/мин55
Скорость быстрой подачи по Y, м/мин36
Скорость быстрой подачи по Z, м/мин28
Скорость подачи при резке по осям X/Y/Z, мм/мин1~15000
Точность позиционирования по X, мм0.03
Точность позиционирования по Y/Z, мм0.015
Повторяемость по X, мм±0.01/500
Повторяемость по Y/Z, мм±0.01/300
Питание
Источник питания, В/Гц380/50
Подача сжатого воздуха, МПа0,6–0,9
Смазка
Смазка ШВПАвтоматическое устройство для масляной смазки направляющих
Магазин инструментов
Тип магазинного инструментаЦепной
Тип хвостовика инструментаBT-40
Количество инструментов, шт24
Максимальные размеры инструмента - диаметр/длина/вес, мм/кгΦ75 / 300 / 8
Максимальный диаметр без смежного инструмента, ммΦ150
Время смены инструмента, сек2
Охлаждение
Охлаждение заготовкиВодяная система охлаждения
Устройство удаления стружки
ТипЛенточный стружкоуборочный конвейер
Мощность транспортера, кВт0,75
Защита
Защита станкаКабинетная защита без верхней крышки
Защита направляющих по оси XГофрозащита
Защита направляющих по оси YГофрозащита
Условия окружающей среды
Температура рабочей среды, ℃5~40 (средняя температура за 24 ч ≤ 35℃)
Относительная влажность рабочей среды, %30–75
Интенсивность вибрации≤0.5G
Особые условияДержать вдали от пыли, агрессивной среды и органических газов
Сопротивление заземления, Ом<10 (отдельное заземление, не последовательное)
Размер станка
Длина, мм7500+1100
Ширина, мм3400
Высота, мм3200
