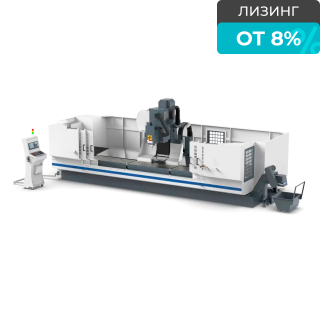

- Размер стола
- 2500 x 550 мм
- Размер рабочего стола
- 2500x550 мм
- Перемещение по осям X/Y/Z
- 2500/550/700 мм
- Количество инструмента
- 24 шт
| Шпиндель | |
| Конус | HSK–A63 |
| Стандартный тип | С электроприводом |
| Номинальная мощность приводного двигателя (кВт) S1 | 20 |
| Макс. мощность приводного двигателя (кВт) S6 | 23 |
| Номинальный крутящий момент (Нм) S1 | 18 |
| Макс. крутящий момент (Нм) S6 | 21 |
| Макс. скорость, об/мин. | 24 000 |
| Рабочий ход | |
| Ось X, мм | 4000 |
| Ось Y, мм | 1200 (3 оси)/800 (4 оси) |
| Ось Z, мм | 500 |
| Ось A | ±120° |
| Ось С | ±245° |
| Мощность двигателя | |
| Приводной двигатель X, кВт | Двойной 5.2 |
| Приводной двигатель Y, кВт | 3,1 |
| Приводной двигатель Z, кВт | 5,2 |
| Скорость подачи | |
| Ускоренная на оси X, м/мин. | 40 |
| Ускоренная на оси Y, м/мин. | 30 |
| Ускоренная на оси Z, м/мин. | 20 |
| Макс. скорость рабочей подачи, м/мин. | 15 |
| Точность | |
| Точность позиционирования X, мм | 0,05 |
| Точность позиционирования Y/Z, мм | 0,02 |
| Точность позиционирования X/Y/Z, мм | 0,01 |
| Точность позиционирования A/C (дуговая секунда) | 60 |
| Инструментальный магазин | |
| Тип | Зонтик |
| Вместимость, шт. | 20 |
| Время переключения от инструмента к инструменту, сек. | 6 |
| Прочее | |
| Транспортер для удаления стружки | Двухходовой |
| Смазочная система | Автоматическая |
| Система охлаждения | Водяное охлаждение |
| Пневматическое давление, мПа | 0,6–0,9 |
| Основные параметры | |
| Габариты (ДхШхВ), мм | 9300х3500х3600 |
| Масса, кг | 21 000 |
| Размер рабочего стола, мм | 4000х1200 |
| Макс. загрузка, кг/м2 | 3800 |

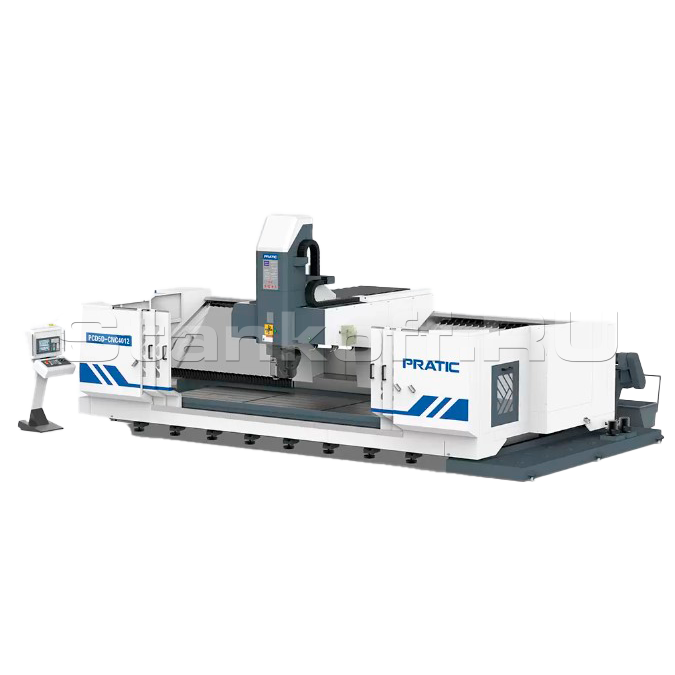

Это высокоточное оборудование, созданное для эффективной обработки различных материалов. Данный станок идеально подходит для выполнения сложных задач: 2-осевая головка и 5-осевой контроллер обеспечивают высокую точность и многонаправленную обработку деталей особой формы, что позволяет выполнять фрезерование, сверление и нарезание резьбы на одном станке. Станок широко используется в таких отраслях, как аэрокосмическая и автомобильная промышленность.

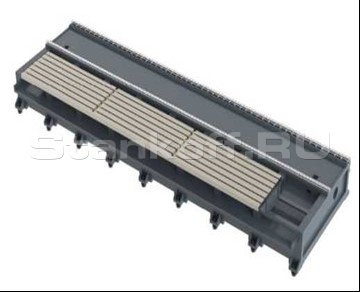

Станина
5–осевая система
ЧПУ Siemens
Электрошпиндель
| Система ЧПУ | Siemens (Германия) |
| Шпиндель | Hiteco (Италия) |
| Подшипники | NSK (Япония) |
| ШВП | HIWIN (Тайвань) |
| Линейные направляющие | HIWIN (Тайвань) |
| Инструментальный магазин | POJU (Тайвань) |
| Пневматические компоненты | Air TAC (Тайвань) |
| Кабеля | Igus (Германия) |
| Гибкие кабель-каналы | Igus (Германия) |
| Электрические компоненты | Schneider (Франция) |
| Главный выключатель | Mitsubishi (Япония) |
| Редукторы, ось X | Motoreducer (Франция) |
| Шпиндель | |
| Конус | HSK–A63 |
| Стандартный тип | С электроприводом |
| Номинальная мощность приводного двигателя (кВт) S1 | 20 |
| Макс. мощность приводного двигателя (кВт) S6 | 23 |
| Номинальный крутящий момент (Нм) S1 | 18 |
| Макс. крутящий момент (Нм) S6 | 21 |
| Макс. скорость, об/мин. | 24 000 |
| Рабочий ход | |
| Ось X, мм | 4000 |
| Ось Y, мм | 1200 (3 оси)/800 (4 оси) |
| Ось Z, мм | 500 |
| Ось A | ±120° |
| Ось С | ±245° |
| Мощность двигателя | |
| Приводной двигатель X, кВт | Двойной 5.2 |
| Приводной двигатель Y, кВт | 3,1 |
| Приводной двигатель Z, кВт | 5,2 |
| Скорость подачи | |
| Ускоренная на оси X, м/мин. | 40 |
| Ускоренная на оси Y, м/мин. | 30 |
| Ускоренная на оси Z, м/мин. | 20 |
| Макс. скорость рабочей подачи, м/мин. | 15 |
| Точность | |
| Точность позиционирования X, мм | 0,05 |
| Точность позиционирования Y/Z, мм | 0,02 |
| Точность позиционирования X/Y/Z, мм | 0,01 |
| Точность позиционирования A/C (дуговая секунда) | 60 |
| Инструментальный магазин | |
| Тип | Зонтик |
| Вместимость, шт. | 20 |
| Время переключения от инструмента к инструменту, сек. | 6 |
| Прочее | |
| Транспортер для удаления стружки | Двухходовой |
| Смазочная система | Автоматическая |
| Система охлаждения | Водяное охлаждение |
| Пневматическое давление, мПа | 0,6–0,9 |
| Основные параметры | |
| Габариты (ДхШхВ), мм | 9300х3500х3600 |
| Масса, кг | 21 000 |
| Размер рабочего стола, мм | 4000х1200 |
| Макс. загрузка, кг/м2 | 3800 |
