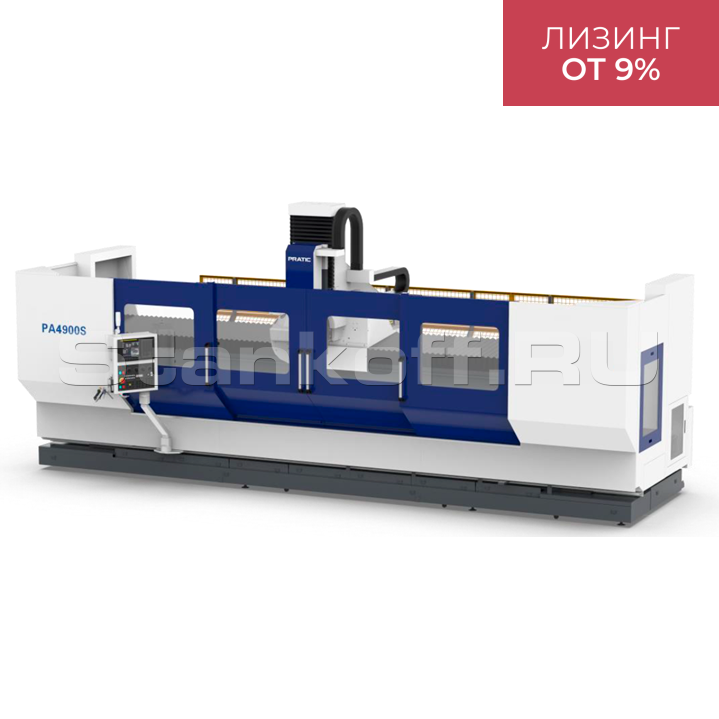

3-х осевой продольно-фрезерный обрабатывающий центр c ЧПУ и подвижной колонной PA–CNC4900S
Краткие характеристики
Артикул
PA–CNC4900S
| Перемещения | |
| Ось X, мм | 4900 |
| Ось Y, мм | 400 |
| Ось Z, мм | 400 |
| Расстояние от торца шпинделя до центра стола, мм | 130–530 |

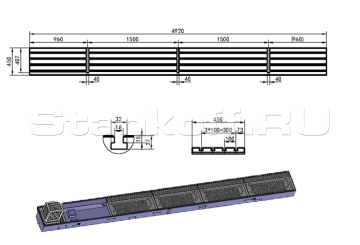

| Рабочий стол | |
| Размеры, мм | 4900x450 |
| Грузоподъемность, кг/м² | 1000 |
| Количество Т-пазов, шт | 4 |
| Ширина Т-пазов, мм | 18 |
| Расстояние между Т-пазами, мм | 100 |
| Шпиндель | |
| Макс. скорость, об/мин | 12000 |
| Тип привода | Direct-type |
| Конус | BT-30 |
| Тип установки | Вертикальный |
| Подачи | |
| Ускоренная подача X, м/мин | 50 |
| Ускоренная подача Y, м/мин | 36 |
| Ускоренная подача Z, м/мин | 36 |
| Диапазон рабочей подачи, мм/мин | 1 ~ 15000 |
| Точность позиционирования X/Y/Z, мм | 0,02 / 0,01 / 0,01 |
| Точность повторного позиционирования X/Y/Z, мм | ±0,008 / ±0,004 / ±0,004 |
| Привод | |
| Мощность сервоприводов X/Y/Z, кВт | 3/3/3 |
| Крутящий момент сервоприводов X/Y/Z, Нм | 45/45/45 |
| Скорость вращения, об/мин | 3000 |
| Мощность шпинделя (S1/S6), кВт | 5,5 / 11 |
| Крутящий момент шпинделя (S1/S6), Нм | 26,3 / 70 |
| Скорость вращения, об/мин | 12000 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Конус | BT-30 |
| Вместимость, шт | 21 |
| Макс. диаметр/длина/вес при занятых соседних гнездах, мм/кг | Φ60 / 250 / 3 |
| Макс. диаметр при свободных соседях, мм | Φ150 |
| Время смены инструмента, сек | 3 |
| Требования к питанию | |
| Трансформатор, кВА | 25 |
| Давление воздуха, МПа | 0,6–0,9 |
| Система смазки | |
| Шарико-винтовая пара | Автоматическая |
| Линейные направляющие | Автоматическая |
| Охлаждение | |
| Тип системы | Водоструйная система внешнего охлаждения |
| Мощность привода, кВт | 0,75 |
| Детали защиты | |
| Защита рабочей зоны | Закрытая кабинетная |
| Защита направляющих | Телескопическая |
| Требования к окружающей среде | |
| Электропитание | 3Φ, 380В, 50Гц |
| Температура, °C | 5–40 |
| Влажность, % | 30–75 |
| Вибрация | <0.5G |
| Габаритные размеры | |
| Длина, мм | 6750 |
| Высота, мм | 2820 |
| Ширина, мм | 3500 |
| Вес, кг | 8500 |

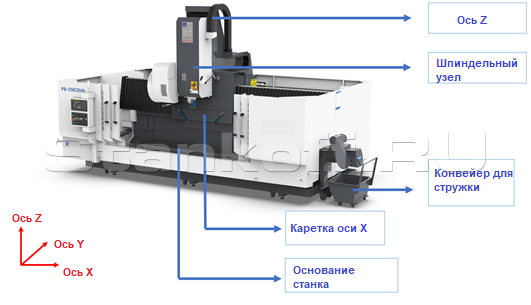

Конструктив
PA–CNC4900S — 3-осевой вертикальный обрабатывающий центр с ЧПУ и подвижной колонной создан для стабильной и точной обработки сложных деталей, где важна не только мощность, но и повторяемость. Усиленная конструкция колонны исключает вибрации и перекосы даже при интенсивной работе, что особенно важно для тех, кто уже сталкивался с недостаточной жёсткостью у станков других производителей.
Станок выполняет фрезеровку, сверление и нарезание резьбы без перенастроек, сокращая простои и увеличивая эффективность. Он легко справляется с обработкой стали, алюминия и композитов, что делает его универсальным решением для машиностроения, авиа- и автопрома.
Станок выполняет фрезеровку, сверление и нарезание резьбы без перенастроек, сокращая простои и увеличивая эффективность. Он легко справляется с обработкой стали, алюминия и композитов, что делает его универсальным решением для машиностроения, авиа- и автопрома.
Конструктивные особенности

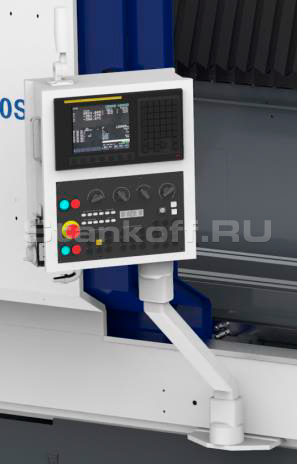

Система ЧПУ FANUC 0i MF PLUS
Мирово́й лидер в области ЧПУ, система FANUC 0i MF обеспечивает высокую стабильность и точность даже при сложной многоосевой обработке. Независимо от габаритов и типа материала, FANUC гарантирует минимальное время цикла, высокое качество поверхности и точное соблюдение траектории. Это позволяет избежать погрешностей при серийной обработке и сократить непроизводственные потери.

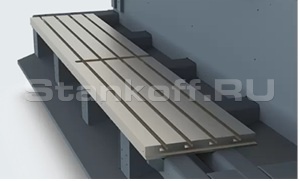

Станина
Разноуровневая сварная конструкция станины обеспечивает повышенную жёсткость при нагрузке, снижая вибрации и повышая точность обработки. Скос под рабочим столом облегчает удаление стружки, поддерживая чистоту рабочей зоны и предотвращая её засорение.
Высокопроизводительный шпиндель
Надёжный и универсальный шпиндель с высоким крутящим моментом подходит для обработки различных материалов. Конус BT-30 обеспечивает стабильность и баланс при высоких скоростях, а жёсткая конструкция — точность и повторяемость.

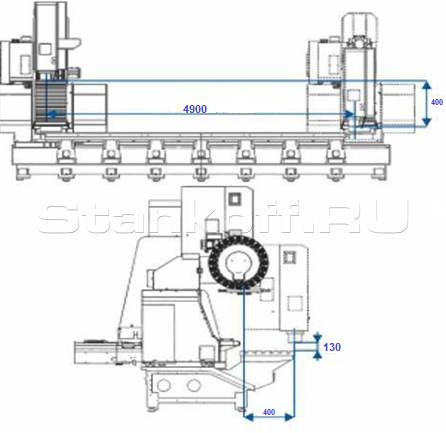

Рабочая зона
Комплектация
- Система ЧПУ FANUC 0i MF PLUS;
- Механический шпиндель высокой жесткости BT-30;
- Сервомотор шпинделя;
- Высокопроизводительный серводвигатель по осям X/Y/Z;
- Устройство для автоматической подачи смазки;
- Станина машины и основные компоненты – сварная конструкция;
- Полузакрытая кабинетная защита из листового металла + задняя защитная крышка;
- Водяная система охлаждения;
- Маховик MPG;
- Интерфейс RS232;
- Интернет-интерфейс;
- Трансформатор 25 кВт;
- Магазин инструментов револьверного типа BT30-21T;
- Цепной конвейер для удаления стружки;
- Трехцветная индикаторная лампа;
- Рабочее освещение машины;
- Воздушный и водяной пистолет для чистки;
- Электрошкаф;
- Система масляного охлаждения шпинделя;
- Обдув конуса шпинделя сжатым воздухом;
- Система защиты (восстановления) от сбоя питающей сети;
- Защита направляющих, обеспечивающую защиту от СОЖ, стружки;
- Поворотная стойка ЧПУ Техническая документации.
Опционально
- Двойная шпиндельная колонна;
- Угловая фрезерная голова;
- СОЖ, подаваемая через шпиндель (TSC);
- Оптические линейки для X,Y,Z;
- Поворотный стол;
- Система настройки инструмента.
Характеристики
| Перемещения | |
| Ось X, мм | 4900 |
| Ось Y, мм | 400 |
| Ось Z, мм | 400 |
| Расстояние от торца шпинделя до центра стола, мм | 130–530 |
| Рабочий стол | |
| Размеры, мм | 4900x450 |
| Грузоподъемность, кг/м² | 1000 |
| Количество Т-пазов, шт | 4 |
| Ширина Т-пазов, мм | 18 |
| Расстояние между Т-пазами, мм | 100 |
| Шпиндель | |
| Макс. скорость, об/мин | 12000 |
| Тип привода | Direct-type |
| Конус | BT-30 |
| Тип установки | Вертикальный |
| Подачи | |
| Ускоренная подача X, м/мин | 50 |
| Ускоренная подача Y, м/мин | 36 |
| Ускоренная подача Z, м/мин | 36 |
| Диапазон рабочей подачи, мм/мин | 1 ~ 15000 |
| Точность позиционирования X/Y/Z, мм | 0,02 / 0,01 / 0,01 |
| Точность повторного позиционирования X/Y/Z, мм | ±0,008 / ±0,004 / ±0,004 |
| Привод | |
| Мощность сервоприводов X/Y/Z, кВт | 3/3/3 |
| Крутящий момент сервоприводов X/Y/Z, Нм | 45/45/45 |
| Скорость вращения, об/мин | 3000 |
| Мощность шпинделя (S1/S6), кВт | 5,5 / 11 |
| Крутящий момент шпинделя (S1/S6), Нм | 26,3 / 70 |
| Скорость вращения, об/мин | 12000 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Конус | BT-30 |
| Вместимость, шт | 21 |
| Макс. диаметр/длина/вес при занятых соседних гнездах, мм/кг | Φ60 / 250 / 3 |
| Макс. диаметр при свободных соседях, мм | Φ150 |
| Время смены инструмента, сек | 3 |
| Требования к питанию | |
| Трансформатор, кВА | 25 |
| Давление воздуха, МПа | 0,6–0,9 |
| Система смазки | |
| Шарико-винтовая пара | Автоматическая |
| Линейные направляющие | Автоматическая |
| Охлаждение | |
| Тип системы | Водоструйная система внешнего охлаждения |
| Мощность привода, кВт | 0,75 |
| Детали защиты | |
| Защита рабочей зоны | Закрытая кабинетная |
| Защита направляющих | Телескопическая |
| Требования к окружающей среде | |
| Электропитание | 3Φ, 380В, 50Гц |
| Температура, °C | 5–40 |
| Влажность, % | 30–75 |
| Вибрация | <0.5G |
| Габаритные размеры | |
| Длина, мм | 6750 |
| Высота, мм | 2820 |
| Ширина, мм | 3500 |
| Вес, кг | 8500 |
