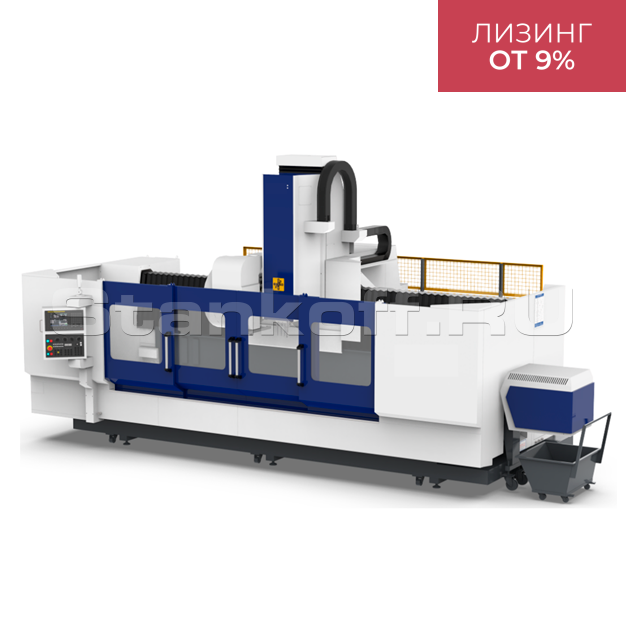

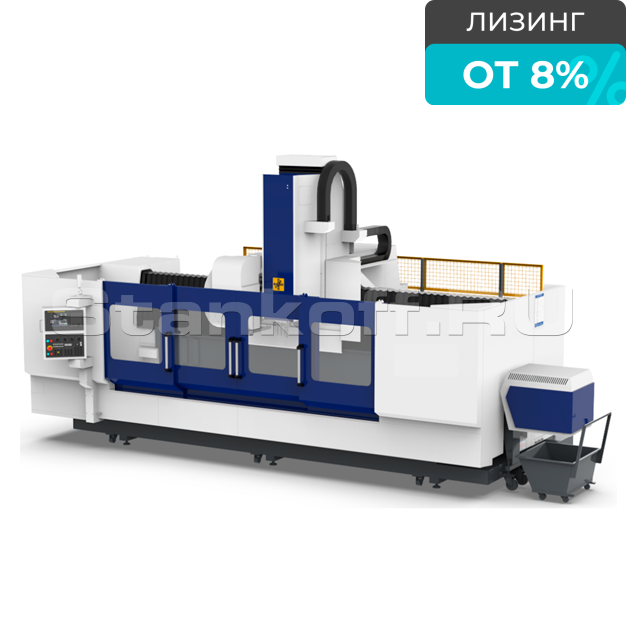

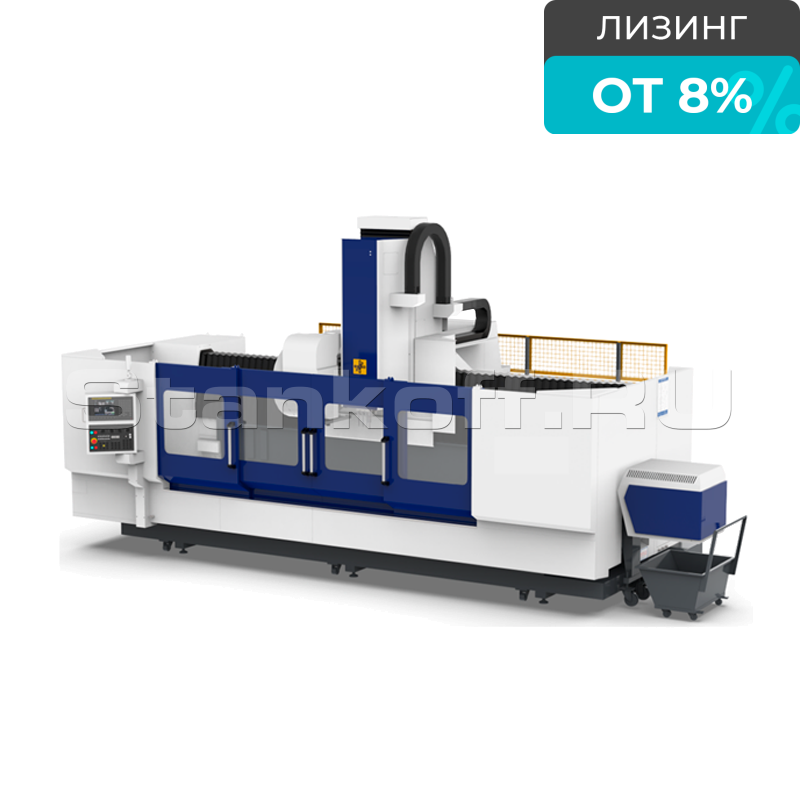

3-х осевой продольно-фрезерный обрабатывающий центр c ЧПУ и подвижной колонной PB65-25
Краткие характеристики
Артикул
PB65-25
| Основные параметры | |
| Зона покрытия, мм | 5850×3700 |

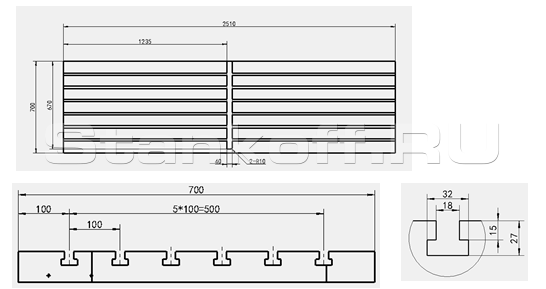

| Размер рабочего стола, мм | 2510×700 |
| Макс. загрузка, кг/м² | 1000 |
| Количество Т-образных пазов, шт | 6 |
| Ширина Т-образных пазов, мм | 18 |
| Шаг Т-образных пазов, мм | 100 |
| Система ЧПУ | FANUC 0i MF Plus |
| Шпиндель | |
| Конус | BT40 |
| Тип | Direct Drive |
| Номинальная мощность (S1), кВт | 11 |
| Макс. мощность (S6), кВт | 18,5 |
| Номинальный крутящий момент (S1), Нм | 52,5 |
| Макс. крутящий момент (S6), Нм | 118 |
| Макс. скорость, об/мин | 12000 |
| Ход | |
| Ось X, мм | 2500 |
| Ось Y, мм | 650 |
| Ось Z, мм | 600 |
| Расстояние от хвостовика шпинделя до стола, мм | 120–820 |
| Мощность двигателей | |
| Ось X, кВт | 3,0 |
| Ось Y, кВт | 3,0 |
| Ось Z, кВт | 3,0 |
| Скорость подачи | |
| Ускоренная подача по оси X, м/мин | 36 |
| Ускоренная подача по оси Y, м/мин | 36 |
| Ускоренная подача по оси Z, м/мин | 36 |
| Макс. скорость рабочей подачи, м/мин | 15 |
| Точность | |
| Точность позиционирования по оси X, мм | 0,02 |
| Точность позиционирования по осям Y/Z, мм | 0,01 |
| Повторяемость по оси X, мм/300 | ±0,008 |
| Повторяемость по осям Y/Z, мм/300 | ±0,004 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Вместимость, шт | 24 |
| Время смены инструмента, с | 2 |
| Макс. диаметр инструмента, мм | 75 |
| Макс. длина инструмента, мм | 300 |
| Макс. вес инструмента, кг | 8 |
| Макс. диаметр инструмента при пустых соседних ячейках, мм | ⌀150 |
| Прочее | |
| Тип транспортёра стружки | Цепной |
| Смазочная система | Автоматическая |
| Система охлаждения | Водяное охлаждение |
| Пневматическое давление, МПа | 0,6–0,9 |
| Габаритные размеры | |
| Высота, мм | 3500 |
| Масса, кг | 11000 |

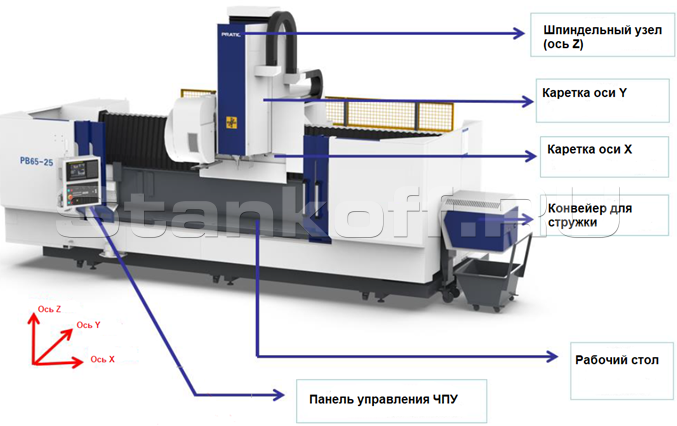

Конструктив
3-х осевой продольно-фрезерный обрабатывающий центр c ЧПУ и подвижной колонной PB65-25 отличается высокой производительностью и жёсткой конструкцией. Усиленная стойка обеспечивает стабильность, точность и эффективность при выполнении различных технологических операций. Станок совмещает в себе функции фрезерования, сверления и нарезания резьбы, что делает его универсальным решением для комплексной обработки. PB65-25 предназначен для работы с широким спектром материалов — от стали, алюминия и меди до неметаллов, и подходит для применения в таких отраслях, как авиационно-космическая, автомобилестроение и машиностроение.
Комплектующие
| Шпиндель (BT-40 Ø150, мех.) | HAOZHI / ABIG (Китай) |
| Подшипник | NSK / NACHI (Япония) |
| ШВП X, Y, Z | THK / HIWIN / PMI (Тайвань / Япония) |
| Направляющие X, Y, Z | THK / HIWIN / PMI (Тайвань / Япония) |
| Инструментальный магазин | AIMACH / POJU / OKADA (Китай / Тайвань) |
| Пневмокомпоненты | AIRTAC / SMC (Китай) |
| Электрический кабель | Igus (Германия) |
| Электрокомпоненты | Schneider (Франция) |
| Редуктор | MOTOREDUCER (Франция) |
| Стойка | KH / YYC (Тайвань) |
Конструктивные особенности

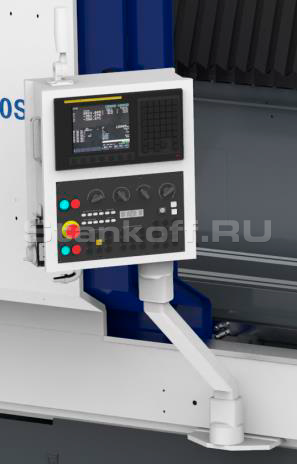

Система ЧПУ FANUC
Система числового программного управления FANUC обеспечивает высокую стабильность и производительность в процессе обработки. Это мощное и признанное по всему миру решение предназначено для выполнения сложных операций с несколькими осями и траекториями перемещения. Независимо от габаритов и типа материала заготовки, ЧПУ FANUC гарантирует высокую точность, сокращённое время обработки и превосходное качество поверхности. Такой подход позволяет минимизировать непроизводственные простои и исключить ошибки при одновременной обработке нескольких деталей.

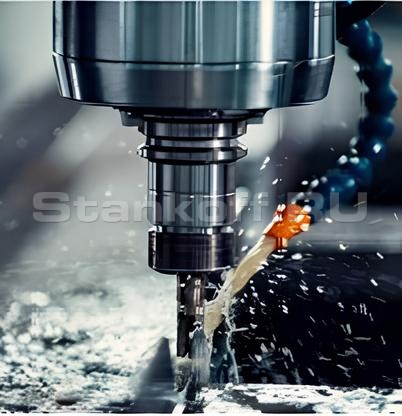

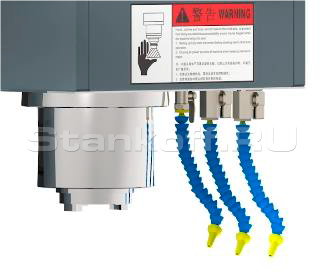

Высокопроизводительный шпиндель
Шпиндель отличается высокой эффективностью, гибкостью и надёжностью, что делает его оптимальным решением для универсального применения. Благодаря выдающимся показателям производительности и крутящего момента, он подходит для обработки широкого спектра материалов. Стандартный конус BT-40, расположенный симметрично относительно оси шпинделя, обеспечивает отличную устойчивость и балансировку инструмента даже при высоких оборотах. Высокая статическая жёсткость конструкции гарантирует стабильную точность обработки.

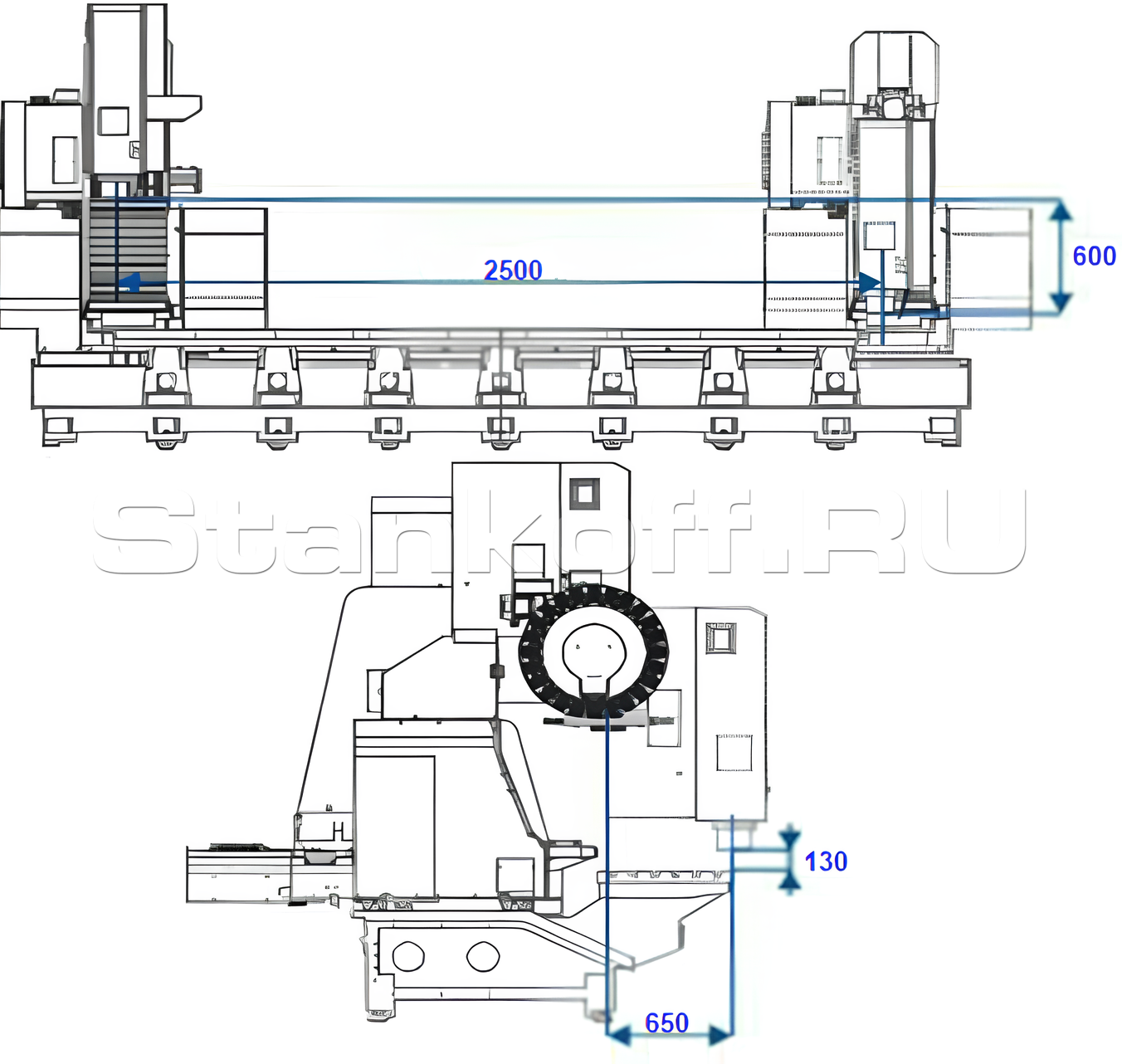

Рабочая зона
Комплектация
- Система ЧПУ FANUC 0i MF PLUS;
- Механический шпиндель высокой жесткости BT-40;
- Сервомотор шпинделя;
- Высокопроизводительный серводвигатель по осям X/Y/Z;
- Устройство для автоматической подачи смазки;
- Станина машины и основные компоненты – отливка HT250;
- Кабинетная защита из листового металла + задняя защитная крышка;
- Водяная система охлаждения;
- Маховик MPG;
- Интерфейс RS232;
- Интернет-интерфейс;
- Трансформатор 25 кВт;
- Магазин инструментов револьверного типа BT40-21T;

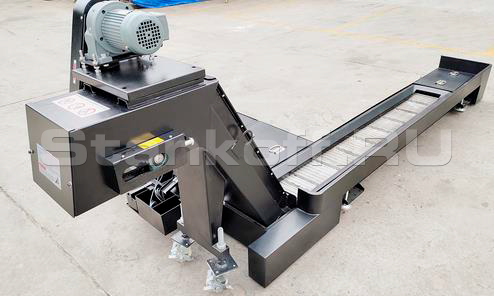

- Цепной конвейер для удаления стружки;
- Трехцветная индикаторная лампа;
- Рабочее освещение машины;
- Воздушный и водяной пистолет для чистки;
- Электрошкаф;
- Система масляного охлаждения шпинделя;
- Обдув конуса шпинделя сжатым воздухом;
- Система защиты (восстановления) от сбоя питающей сети;
- Защита направляющих, обеспечивающую защиту от СОЖ, стружки;
- Поворотная стойка ЧПУ;
- Техническая документации.
Характеристики
| Основные параметры | |
| Зона покрытия, мм | 5850×3700 |
| Размер рабочего стола, мм | 2510×700 |
| Макс. загрузка, кг/м² | 1000 |
| Количество Т-образных пазов, шт | 6 |
| Ширина Т-образных пазов, мм | 18 |
| Шаг Т-образных пазов, мм | 100 |
| Система ЧПУ | FANUC 0i MF Plus |
| Шпиндель | |
| Конус | BT40 |
| Тип | Direct Drive |
| Номинальная мощность (S1), кВт | 11 |
| Макс. мощность (S6), кВт | 18,5 |
| Номинальный крутящий момент (S1), Нм | 52,5 |
| Макс. крутящий момент (S6), Нм | 118 |
| Макс. скорость, об/мин | 12000 |
| Ход | |
| Ось X, мм | 2500 |
| Ось Y, мм | 650 |
| Ось Z, мм | 600 |
| Расстояние от хвостовика шпинделя до стола, мм | 120–820 |
| Мощность двигателей | |
| Ось X, кВт | 3,0 |
| Ось Y, кВт | 3,0 |
| Ось Z, кВт | 3,0 |
| Скорость подачи | |
| Ускоренная подача по оси X, м/мин | 36 |
| Ускоренная подача по оси Y, м/мин | 36 |
| Ускоренная подача по оси Z, м/мин | 36 |
| Макс. скорость рабочей подачи, м/мин | 15 |
| Точность | |
| Точность позиционирования по оси X, мм | 0,02 |
| Точность позиционирования по осям Y/Z, мм | 0,01 |
| Повторяемость по оси X, мм/300 | ±0,008 |
| Повторяемость по осям Y/Z, мм/300 | ±0,004 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Вместимость, шт | 24 |
| Время смены инструмента, с | 2 |
| Макс. диаметр инструмента, мм | 75 |
| Макс. длина инструмента, мм | 300 |
| Макс. вес инструмента, кг | 8 |
| Макс. диаметр инструмента при пустых соседних ячейках, мм | ⌀150 |
| Прочее | |
| Тип транспортёра стружки | Цепной |
| Смазочная система | Автоматическая |
| Система охлаждения | Водяное охлаждение |
| Пневматическое давление, МПа | 0,6–0,9 |
| Габаритные размеры | |
| Высота, мм | 3500 |
| Масса, кг | 11000 |
