Продольно -фрезерный обрабатывающий центр с ЧПУ PYЕ CNC4500B — это высокотехнологичное 3-осевое оборудование
с подвижной колонной и увеличенным ходом по осям, предназначенное для выполнения широкого спектра задач:
фрезерование, сверление, нарезание резьбы.
Широко применяется в области машиностроения, автомобилестроения, железнодорожной отрасли.
Преимущества:
| Система управления (0i MF PLUS) | FANUC (Япония) |
| Двигатели шпинделя и осей X/Y/Z | FANUC (Япония) |
| Шпиндель (BT50 Ø150) | Китай |
| Подшипник (класс точности P4) | NACHI / NSK (Япония) |
| ШВП (класс точности C3) | HIWIN / PMI (Тайвань / Япония) |
| Направляющие (P-класса точности) | HIWIN / PMI (Тайвань / Япония) |
| Инструментальный магазин | POJU / OKADA (Китай / Тайвань) |
| Пневмокомпоненты | Air Tac (Тайвань) |
| Пуск привода | Mitsubishi (Япония) |
| Бустер шпинделя | POJU / HAOCHENG (Китай / Тайвань) |
| Электрокомпоненты | Schneider / ELCO (Франция / Китай) |

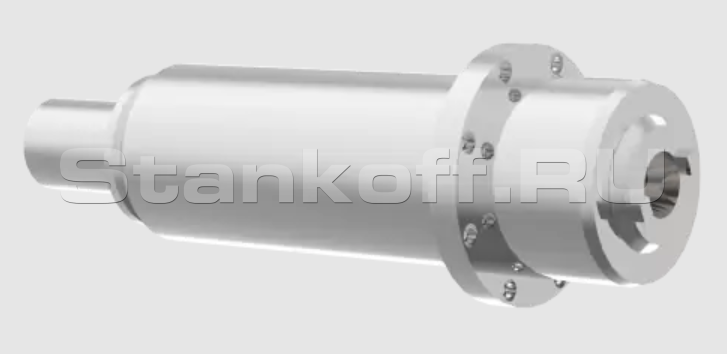

Шпиндель
Шпиндельный узел соответствует современным требованиям к обработке металлов: он надёжен, гибок и универсален. Стандартный конус BT/SK/CAT BT50 обеспечивает высокую стабильность, точность и жёсткость даже на больших скоростях, что делает узел эффективным для широкого спектра задач.
Станина
Выполнена из высококачественного чугуна, отличается хорошей виброизоляцией и прочностью. Чугунные отливки проходят термообработку для снятия остаточных напряжений и оснащаются усиливающими пластинами.

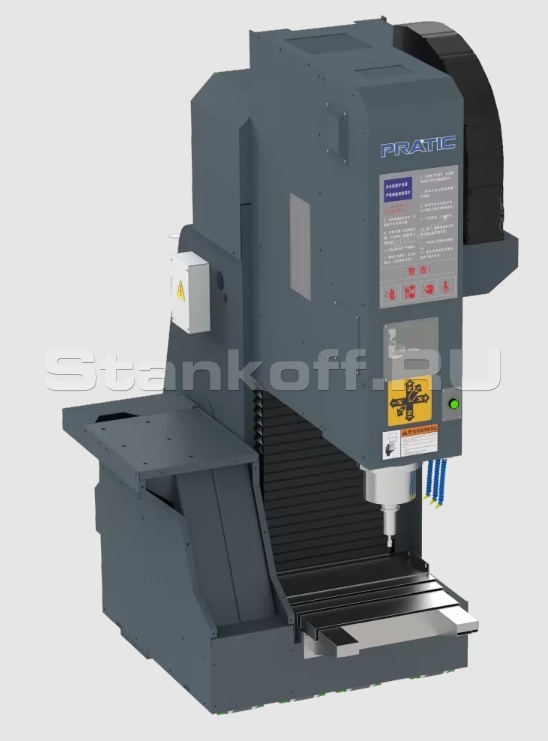

Подвижная колонна
Усиленная конструкция подвижной колонны вместе с увеличенной поверхностью контакта рельса и ползуна снижает деформацию оси X и обеспечивает высокую жесткость и точность обработки станка.

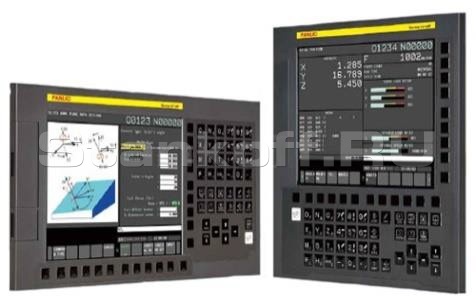

Система ЧПУ Fanuc 0i-MF Plus (Япония)
Одна из самых мощных и стабильных систем цифрового управления, с мощными PLC и центральным процессором, превосходным качеством и динамической точностью управления, высоким разрешением и высокой частотой дискретизации. Наиболее распространенная система ЧПУ в России. Исключительная надежность с наработкой на отказ до 50 лет. Интерфейс полностью на русском языке. 10,4-дюймовый LCD-дисплей, 2 Мб памяти. Интерфейсы подключения USB и Ethernet (RJ-45). Базовый комплект включает пакет высокоскоростной и высокоточной обработки AICC-1 для оптимизации ускорения и торможения приводов и контроля прохождения траектории. Функция жесткого нарезания резьбы.

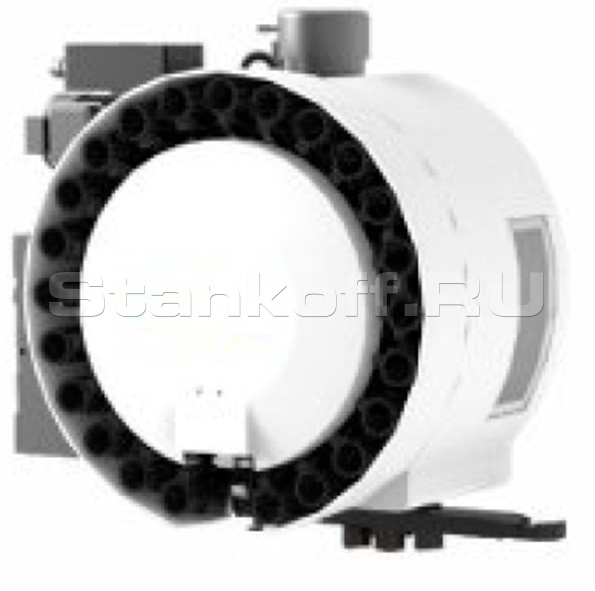

Устройство автоматической смены инструмента (ATC)
Магазин инструментов дискового типа с 24 позициями для инструментов, время смены инструмента составляет всего 2 секунды.
Автоматическая система смазки
Централизованная система смазки компонентов станка.

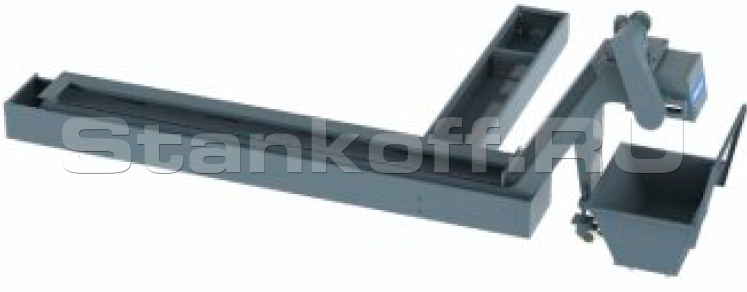

Стружечный конвейер
Стружкоуборочный конвейер цепного типа с тележкой для стружки и баком СОЖ

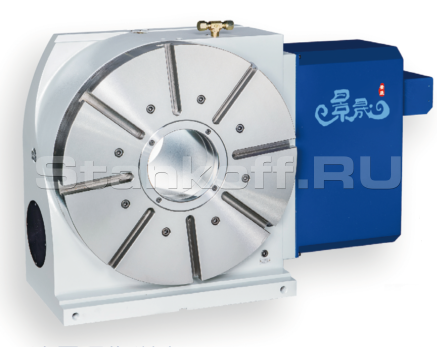

Поворотный стол (4ая ось) ф320 мм DNC-320A
• Диаметр рабочего стола – 320мм
Поворотный стол (4ая ось) ф400 мм DNC-400A
• Диаметр рабочего стола – 400мм

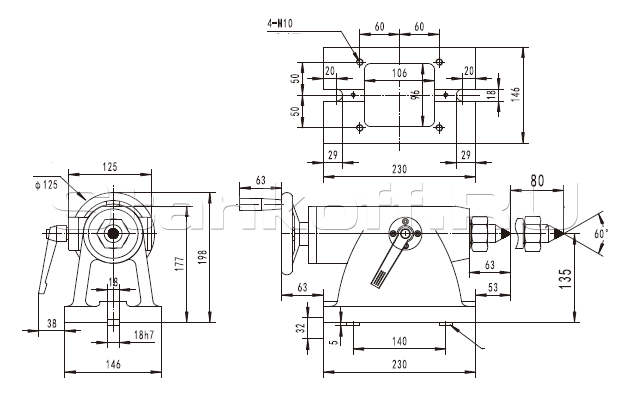

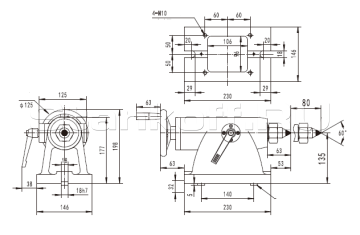

Задняя бабка

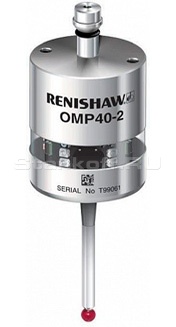

Датчик OMP40 OPT/OPT (LEG)
Компактный контактный триггерный 3D датчик с оптической передачей сигналов, который используется для установки заготовки и контроля ее обработки на различных средних и больших обрабатывающих центрах.

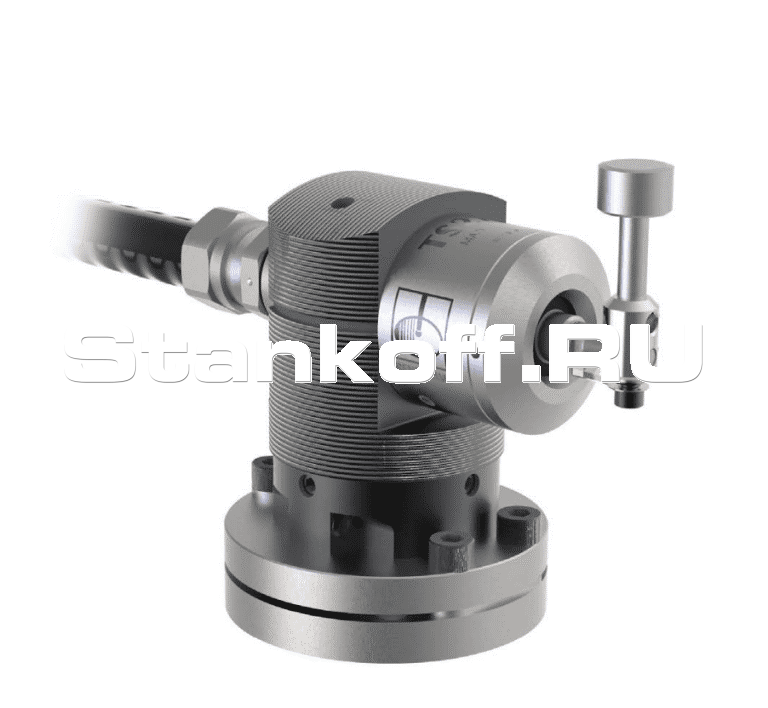

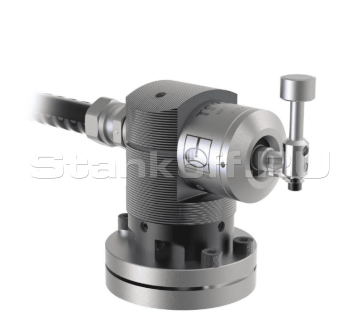

Контактный датчик TS27R
Для наладки инструмента, производства компании Renishaw. Компактная контактная 3D-система наладки инструмента с передачей сигналов по кабелю, используемая для обнаружения поломки инструмента и быстрого измерения длины и диаметра разнообразных инструментов.| Перемещения | |

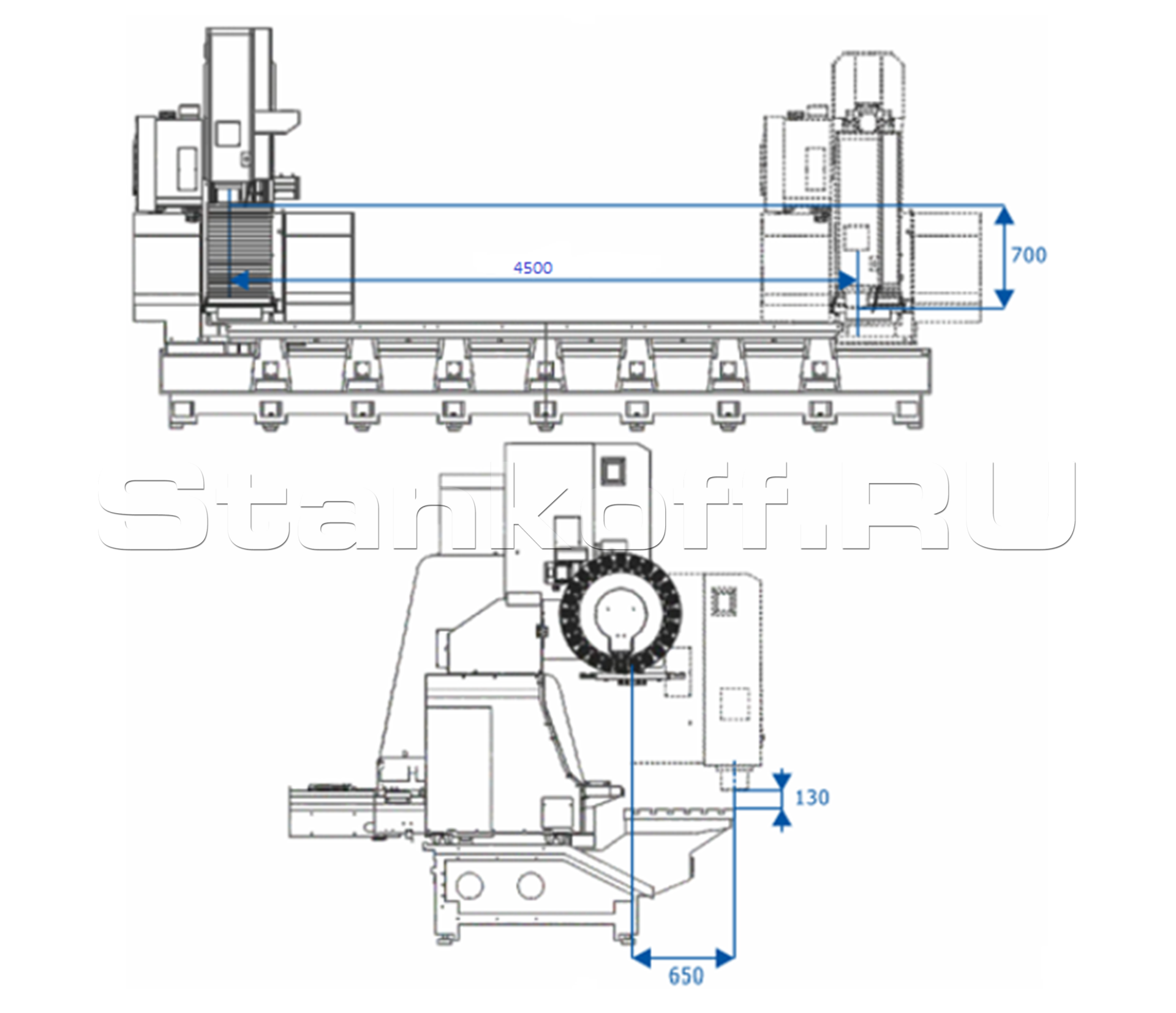

| Перемещения X ось, мм | 4500 |
| Перемещения Y ось, мм | 650 |
| Перемещения Z ось, мм | 700 |

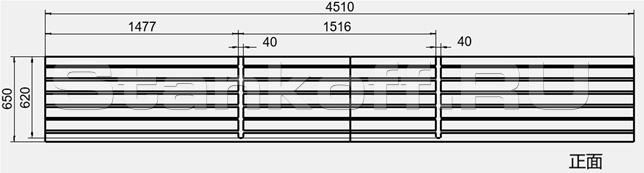

| Рабочий стол | |
| Размеры рабочего стола (ДxШ), мм | 4510x650 |
| Грузоподъемность, кг/м² | 1000 |
| Количество Т-пазов, мм | 6 |
| Ширина Т-пазов, мм | 18 |
| Расстояние между Т-пазами, мм | 100 |
| Шпиндель | |
| Макс. скорость шпинделя, об/мин | 8000 |
| Тип привода шпинделя | Ременной |
| Конус шпинделя | BT50 |
| Балансировка | G1(ISO1940) |
| Тип установки шпинделя | Вертикальный |
| Подачи | |
| Скорость движения по осям X/Y/Z, м/мин | 60/36/36 |
| Максимальная быстрая подача по осям X/Y/Z, м/мин | 60/36/36 |
| Рабочая подача по осям X/Y/Z, мм/мин | 1~15000 |
| Точность позиционирования по осям X/Y/Z, мм | 0,03/0,015/0,015 |
| Повторная точность по осям X/Y/Z, мм | ±0,01/500 / ±0,01/300 / ±0,01/300 |
| Привод | |
| Мощность сервоприводов по осям X/Y/Z, кВт | 6/3/3 |
| Крутящий момент по осям X/Y/Z, Нм | 130/45/90 |
| Скорость вращения X/Y/Z, об/мин | 3000/3000/2000 |
| Мощность сервопривода шпинделя (S1/S6), кВт | 15/18,5 |
| Крутящий момент шпинделя (S1/S6), Нм | 143/236 |
| Скорость вращения шпинделя, об/мин | 8000 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Конус | BT50 |
| Вместимость, шт | 24 |
| Макс. диаметр/длина/вес (при занятых соседних гнездах), мм/кг | Φ125/300/8 |
| Макс. диаметр (при свободных соседних гнездах), мм | Φ220 |
| Время смены инструмента, сек | 2 |
| Требования к питанию | |
| Трансформатор, кВА | 35 |
| Давление воздуха, МПа | 0,6-0,9 |
| Система смазки | |
| Смазка ШВП | Автоматическая |
| Смазка направляющих | Автоматическая |
| Охлаждение | |
| Тип системы охлаждения | Водоструйная система внешнего охлаждения |
| Мощность привода, кВт | 0,75 |
| Устройство сбора стружки | |
| Транспортер для удаления стружки | Цепного типа |
| Мощность, кВт | 0,75 |
| Детали защиты | |
| Защита рабочей зоны | Защитный кожух из металлического листа |
| Электропитание | |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Общие требования | |
| Температура, °C | 5–40 |
| Влажность, % | 30–75 |
| Вибрация | <0,5G |
| Параметры фундамента (несущая способность пола), т/м2 | 2,5 |
| Габаритные размеры | |
| Общая длина + конвейер, мм | 9000 |
| Высота, мм | 3100 |
| Ширина, мм | 3100 |
| Вес, кг | 15 000 |
