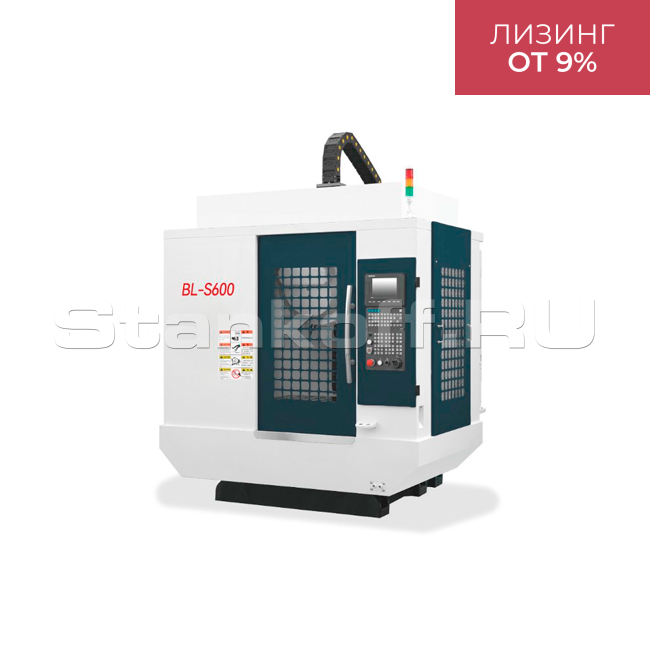

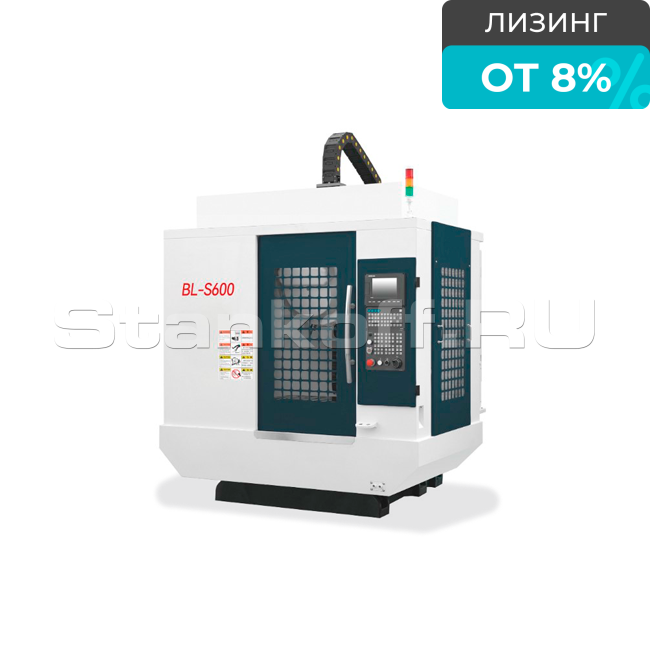

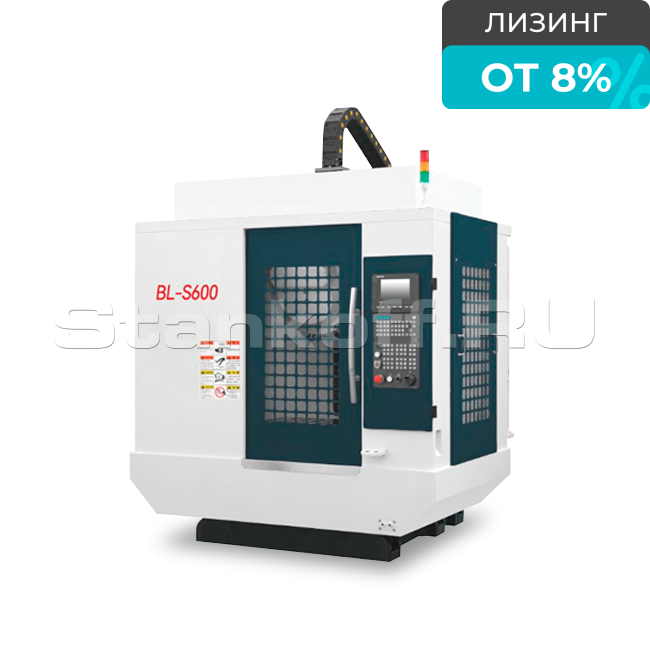

Фрезерный обрабатывающий центр NINGBO BLIN MACHINERY BL-S600
Краткие характеристики
Артикул
BL-S600
| Система ЧПУ | SYNTEC 22MA, FANUC 0i-MF |
| Макс. диаметр сверления, мм | Ø 18 |
| Макс. нарезаемая резьба, мм | М16 |
| Размер рабочего стола, мм | 700х420 |
| Количество Т-образных паз, шт | 3 |
| Ширина Т-образных паз, мм | 14 |
| Расстояние между Т-образными пазами, мм | 125 |
| Максимальная грузоподъемность стола, кг | 300 |
| Мощность шпинделя, кВт | 5,5 (опция 7,5) |
| Конус шпинделя, мм | ВТ30 |
| Максимальная скорость вращения, об/мин | 12000 (опция 20000) |
| Тип передачи | Прямой привод |
| Расстояние от торца шпинделя до поверхности стола, мм | 135-485 |
| Перемещение по оси X, мм | 600 |
| Перемещение по оси Y, мм | 400 |
| Перемещение по оси Z, мм | 350 |
| Рабочая подача по осям X/Y/Z, мм/мин | 5-15000 |
| Быстрые перемещения по осям X/Y/Z, м/мин | 48/48/48 |
| Точность позиционирования, мм | ±0,003 |
| Повторяемость, мм | 0,003 |
| Количество инструментов, шт. | 21 |
| Максимальный диаметр инструмента, при занятой соседней ячейкой, мм | Ø 50 |
| Максимальный диаметр инструмента, при свободной соседней ячейкой, мм | Ø 120 |
| Время смены инструмента, сек | 1,6 |
| Габаритные размеры станка | |
| Длина, мм | 1900 |
| Ширина, мм | 2100 |
| Высота, мм | 2200 |
| Вес станка, кг | 3000 |
Конструктив
Станок подходит для обработки больших и тяжелых заготовок, гарантируя высокую точность благодаря стабильной конструкции и точному контролю за процессом.
Комплектующие
| Система ЧПУ | FANUC (Япония) / SYNTEC (Тайвань) |
| Привода | FANUC (Япония) / SYNTEC (Тайвань) |
| ШВП | NACHI (Япония) / FAG (Германия) |
| Направляющие | HIWIN, PMI (Тайвань) / REXROTH (Германия) |
| Подшипники шпинделя | NSK (Япония) / FAG (Германия) |
| Шпиндель | KENTURN/VYU CHENG (Тайвань) |
| Инструментальный магазин | DEX (Тайвань) |
| Система смазки | LUBE (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | MINDMAN (Тайвань) |
| Крепёж | YINSH (Тайвань) |
| Муфты | NBK, MIKI PULLEY (Япония) |
Стандартная комплектация
- Система ЧПУ SYNTEC 22MA;
- MPG маховик;
- Шпиндель 12 000 об/мин (прямой привод);
- Двигатель шпинделя;
- Масляное охлаждение шпинделя;
- Серводвигатели SYNTEC по осям X/Y/Z;
- Кондиционер электрического шкафа;
- Замок передней двери датчиком, замок боковой двери болтами;
- Полностью закрытая рабочая зона;
- Система автоматической смазки;
- Система охлаждения;
- Освещение рабочей зоны станка;
- Трехцветная индикаторная лампа;
- Пистолет для СОЖ;
- Пистолет для сжатого воздуха;
- Трансформатор 380В (3 фазы встроенный);
- Выравнивающие опоры;
- Комплект инструментов для настройки и обслуживания станка;
- Комплект технической документации.
Характеристики
| Система ЧПУ | SYNTEC 22MA, FANUC 0i-MF |
| Макс. диаметр сверления, мм | Ø 18 |
| Макс. нарезаемая резьба, мм | М16 |
| Размер рабочего стола, мм | 700х420 |
| Количество Т-образных паз, шт | 3 |
| Ширина Т-образных паз, мм | 14 |
| Расстояние между Т-образными пазами, мм | 125 |
| Максимальная грузоподъемность стола, кг | 300 |
| Мощность шпинделя, кВт | 5,5 (опция 7,5) |
| Конус шпинделя, мм | ВТ30 |
| Максимальная скорость вращения, об/мин | 12000 (опция 20000) |
| Тип передачи | Прямой привод |
| Расстояние от торца шпинделя до поверхности стола, мм | 135-485 |
| Перемещение по оси X, мм | 600 |
| Перемещение по оси Y, мм | 400 |
| Перемещение по оси Z, мм | 350 |
| Рабочая подача по осям X/Y/Z, мм/мин | 5-15000 |
| Быстрые перемещения по осям X/Y/Z, м/мин | 48/48/48 |
| Точность позиционирования, мм | ±0,003 |
| Повторяемость, мм | 0,003 |
| Количество инструментов, шт. | 21 |
| Максимальный диаметр инструмента, при занятой соседней ячейкой, мм | Ø 50 |
| Максимальный диаметр инструмента, при свободной соседней ячейкой, мм | Ø 120 |
| Время смены инструмента, сек | 1,6 |
| Габаритные размеры станка | |
| Длина, мм | 1900 |
| Ширина, мм | 2100 |
| Высота, мм | 2200 |
| Вес станка, кг | 3000 |
