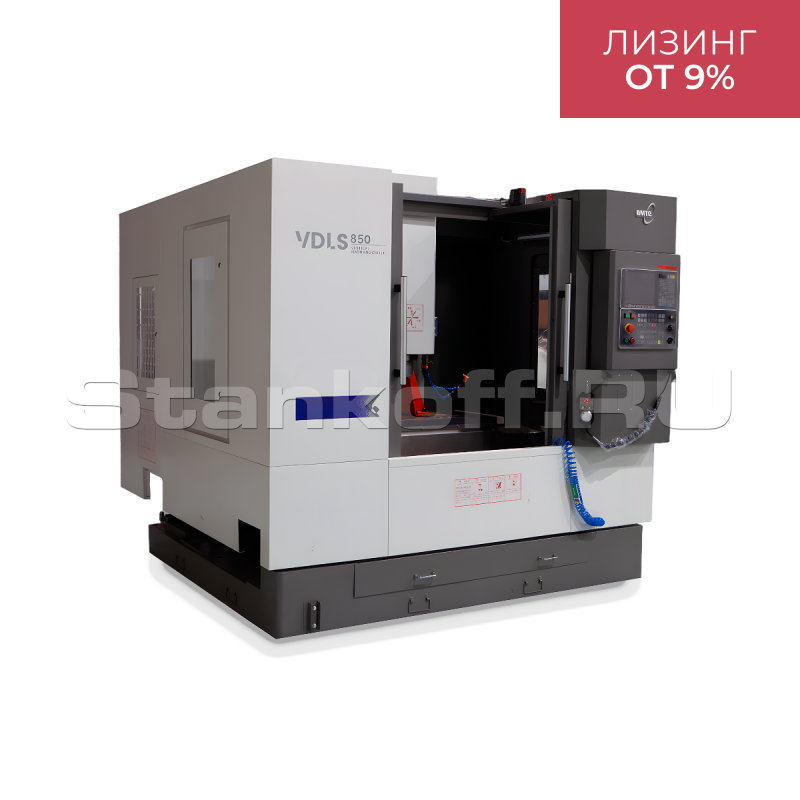

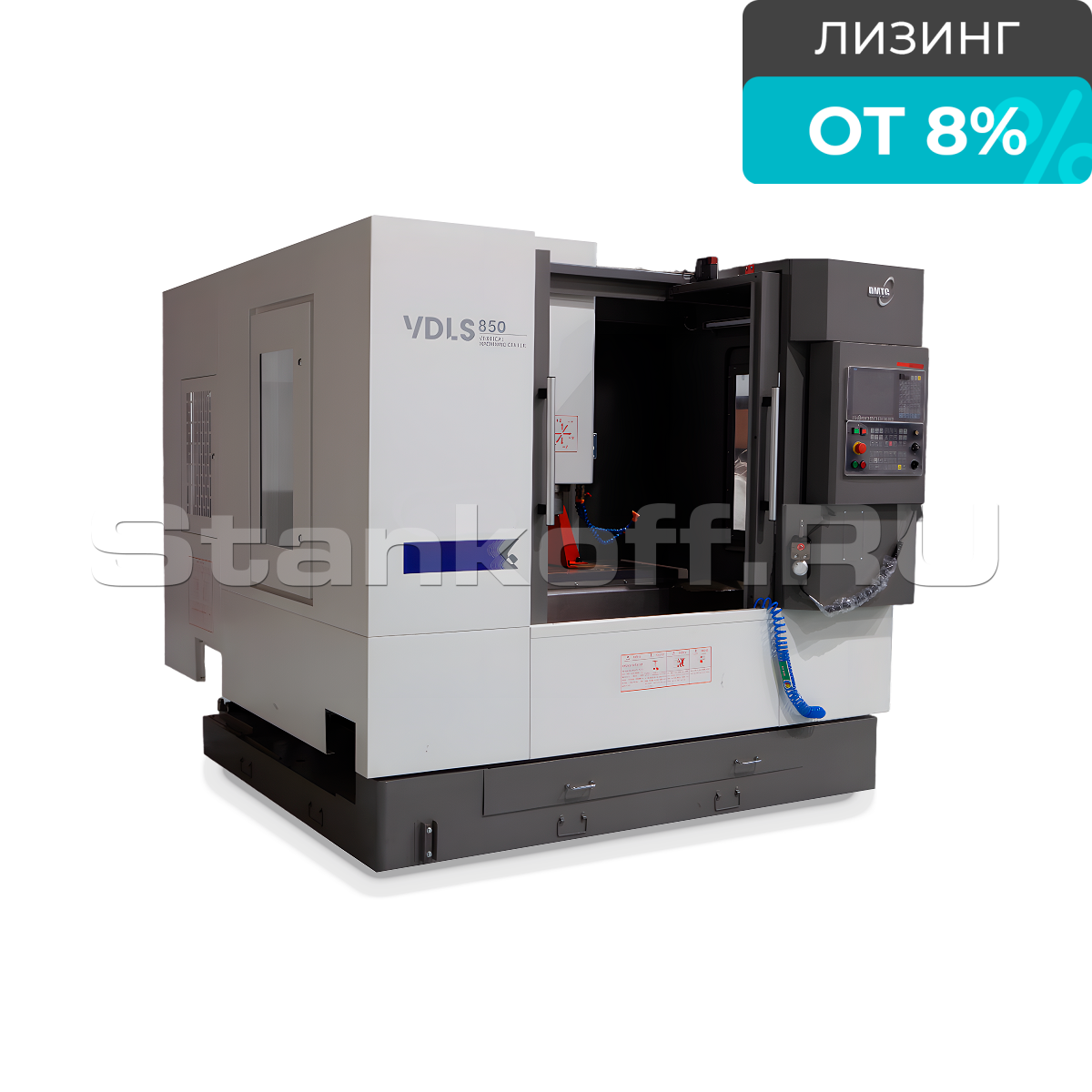

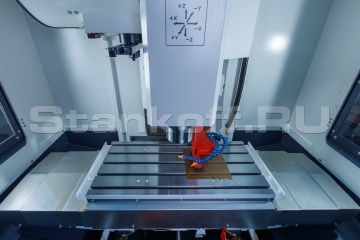

Вертикальный фрезерный обрабатывающий центр DMTG VDLS 850A/HCNC
| Система ЧПУ | HCNC808Di |
| Размеры рабочего стола, мм | 1000 х 500 |
| Т-обр. пазы | 5х18х100 |
| Наибольшая нагрузка на стол, кг | 500 |
| Расстояние от центра шпинделя до направляющих колонны, мм | 607 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 145 - 705 |
| Перемещение по осям X/Y/Z, мм | 860 / 510 / 560 |
| Тип направляющих, тип | Х/Y/Z: линейные направляющие качения |
| Быстрые перемещения по осям Х/Y/Z, м/мин | 36 / 36 / 30 |
| Ширина направляющих по осям X/Y/Z, мм | 35 / 45/ 45 |
| Количество направляющих по осям X/Y/Z, шт | 2 / 2 / 2 |
| Диаметр и шаг ШВП X/Y/Z , мм | 40х12/ 40х12/ 40х10 |
| Скорость подачи, мм/мин | 0 – 10 000 |
| Максимальная скорость вращения шпинделя, об/мин | 8000 (12000) |
| Тип конуса шпинделя, тип | ВТ-40 |
| Емкость магазина инструмента, шт. | 24 (тип рука) |
| Максимальная масса инструмента, кг | 8 |
| Максимальный диаметр/длина инструмента, мм | Ø78 (Ø155*) / 300 * при свободных соседних позициях |
| Время смены инструмента, сек | 2,5 сек |
| Точность позиционирования по осям X/Y/Z, мм | 0,008 / 0,008 / 0,008 |
| Повторяемость по осям X/Y/Z, мм | 0,005 / 0,005 / 0,005 |
| Мощность электродвигателя главного привода, кВт | 15/22,5 |
| Габаритные размеры, мм | 2496 х 2530 х 2679 |
| Масса нетто, кг | 5 600 |
Конструктив
Отличительные особенности
- Основные компоненты станины изготавливаются из высокопрочного серого чугуна марки Mehanit, проходят термическую обработку и искусственное старение.В конструкции станка заложена цельнолитая станина с усиленной массой. Масса станка напрямую влияет на жесткость конструкции. Стенки литья толще, следовательно отсутствуют вибрации при обработке, более длительный срок службы оборудования, применение прогрессивных режимов резания;
- Мощный высокоскоростной шпиндель BT-40, 12 000 об/мин мощностью 7,5/11 кВт изготовлен по лицензии Швейцарской компании IBAG;
- Линейные направляющие качения по осям X,Y,Z производства Rexroth (Германия), ШВП производства THK (Япония) обеспечивают высокую скорость до 36 м/мин и точность перемещений по осям до ±0,004мм;
- Масляное охлаждение шпинделя исключает возможность перегрева шпинделя при длительной работе на максимальных режимах резания, обеспечивает постоянство точностных параметров за счет отсутствия термических расширений шпинделя;
- Современная система ЧПУ HCNC-818Di.
Область применения
Поставщики основных комплектующих
| Система ЧПУ | HCNC-818Di (Китай) |
| Подшипники шпинделя | NSK (Япония) |
| Системы измерения инструмента | RENISHAW (Англия) |
| ШВП | THK (Япония) |
| Линейные направляющие | Rexroth (Германия) |
| Шпиндель сделан по лицензии | IBAG (Швейцария) |
| Система масляного охлаждения шпинделя | Winhee (Китай) |

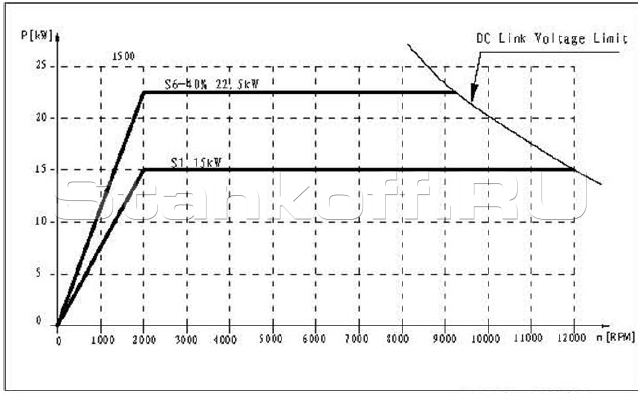

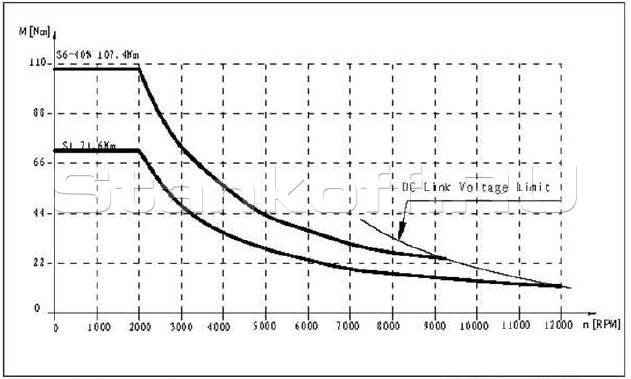

Диаграмма крутящего момента и мощности шпинделя
Конструктивные особенности

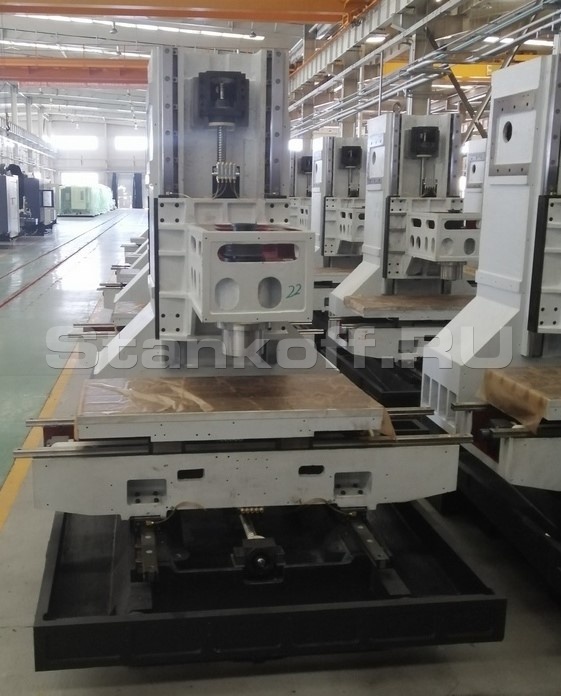

Цельнолитая станина увеличенной массы

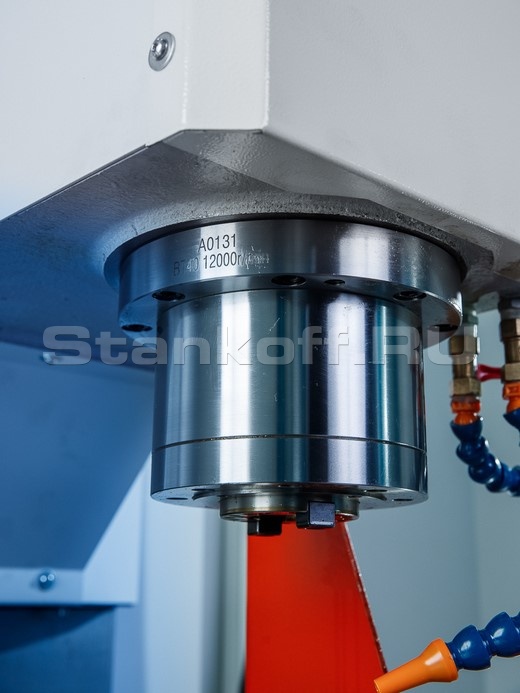

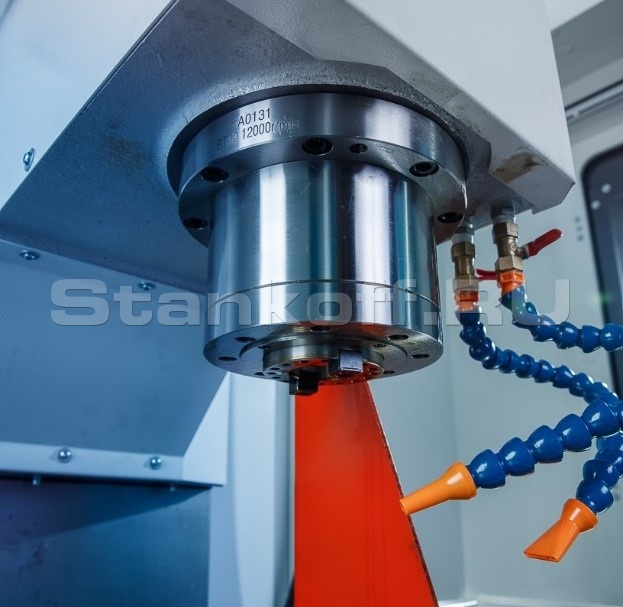

Шпиндель
«Плавающая» система крепления инструмента предотвращает нагрузку на подшипники шпинделя, что обеспечивает стабильный зажим / разжим инструмента и долгий срок службы подшипников шпинделя.
Встроенная система масляного охлаждения шпинделя предотвращает тепловые расширения шпинделя, что так же гарантирует точность обработки.

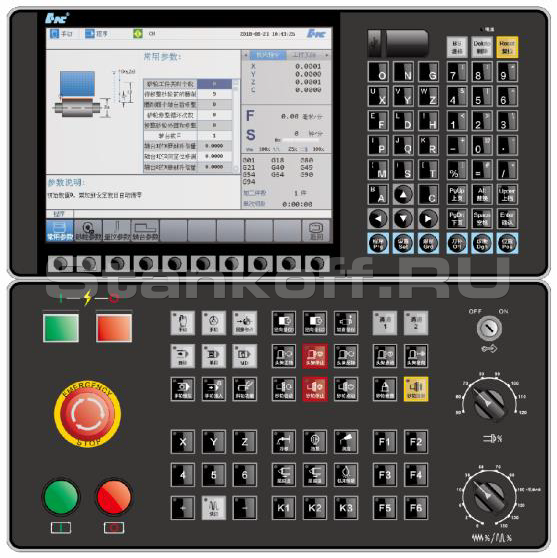

Система ЧПУ HCNC-818Di
• Одноканальное управление;
• Максимально четыре оси подачи, два шпинделя;
• Максимальное количество связанных осей 4;
• Система с источником бесперебойного питания;
• Поддержка NCUC, протоколов шин etherCAT;
• Высокоточный энкодер с 16 миллионами линий;
• Поддержка TCPIIP, Ethernet и других протоколов связи сетевых портов;
• Многочисленные данные для станков с ЧПУ;
• Контроль поломки инструмента;
• Обеспечение исправности станка;
• Интеллектуальная оптимизация параметров процесса;
• Интеллектуальное управление сроком службы инструмента.

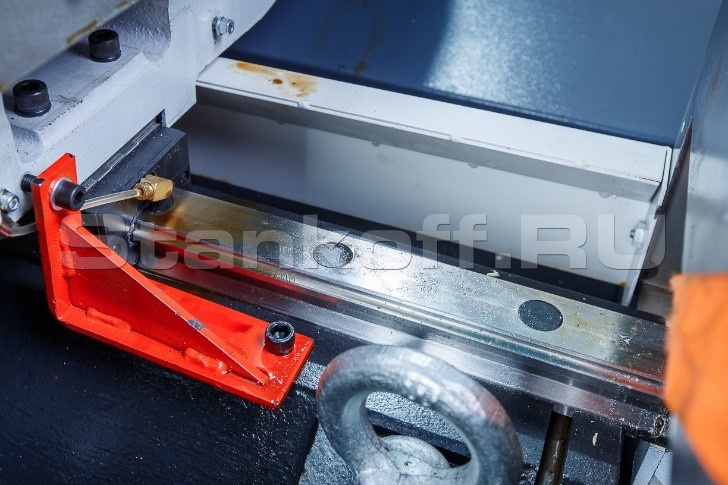

Линейные направляющие качения

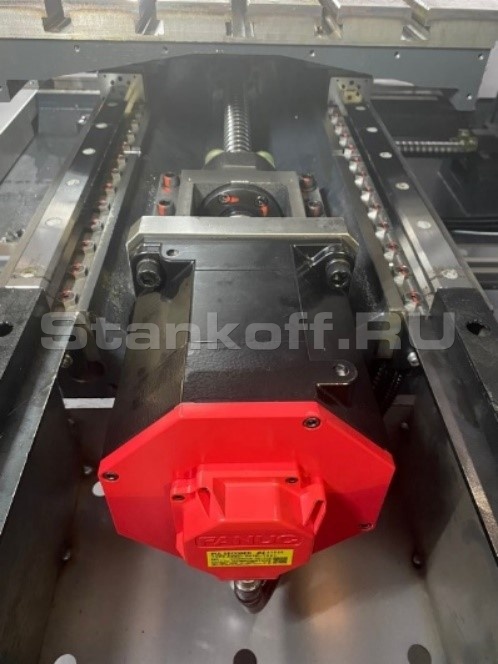

Приводы подач по осям X/Y/Z

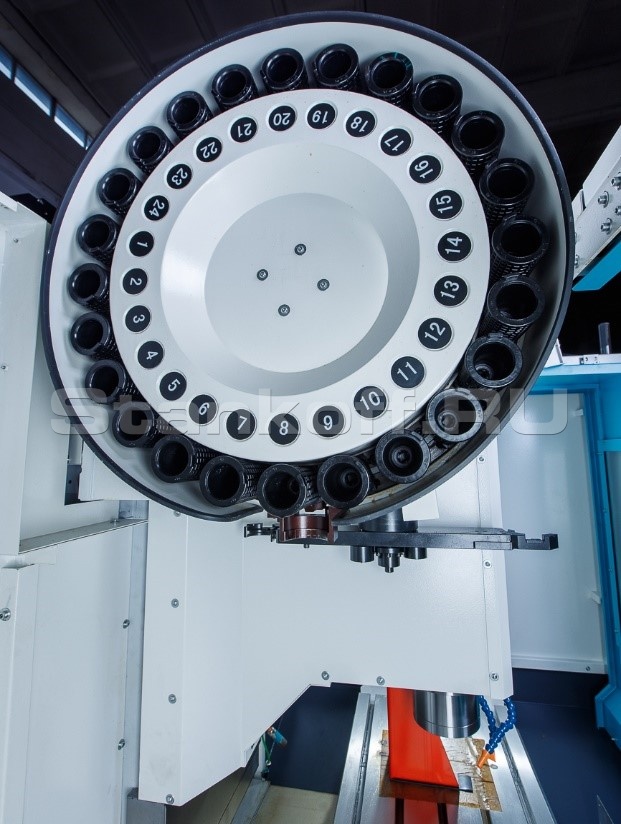

Автоматическая система смены инструмента
Система подачи СОЖ

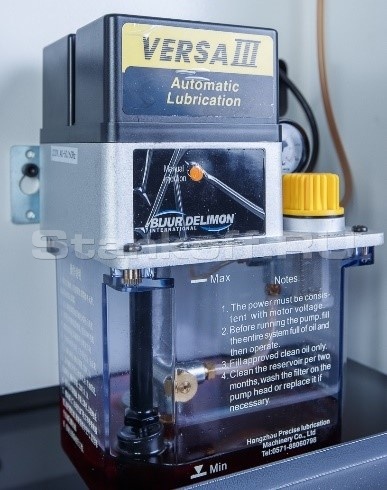

Автоматическая система смазки

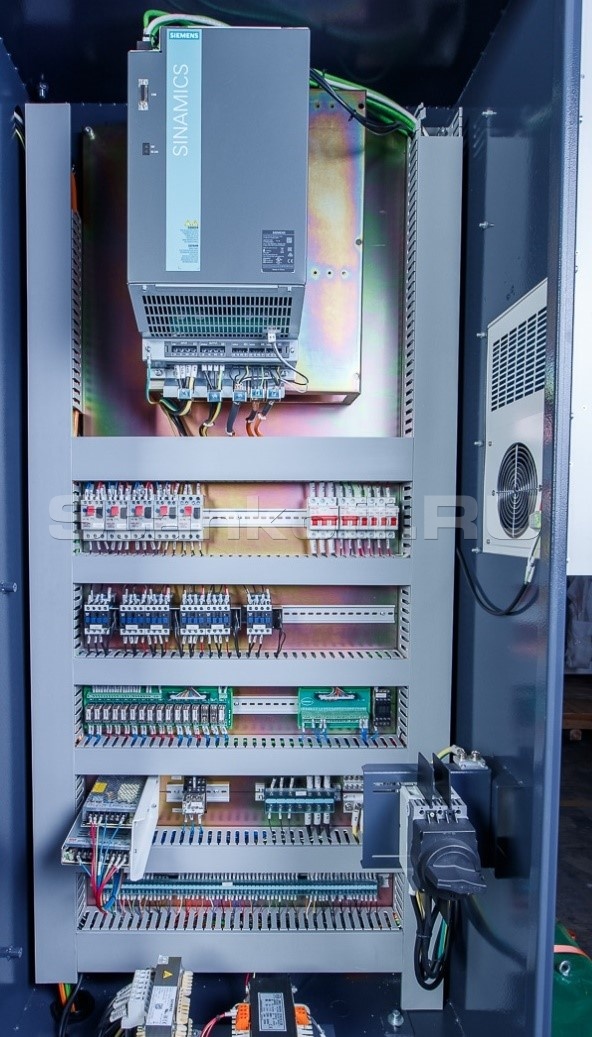

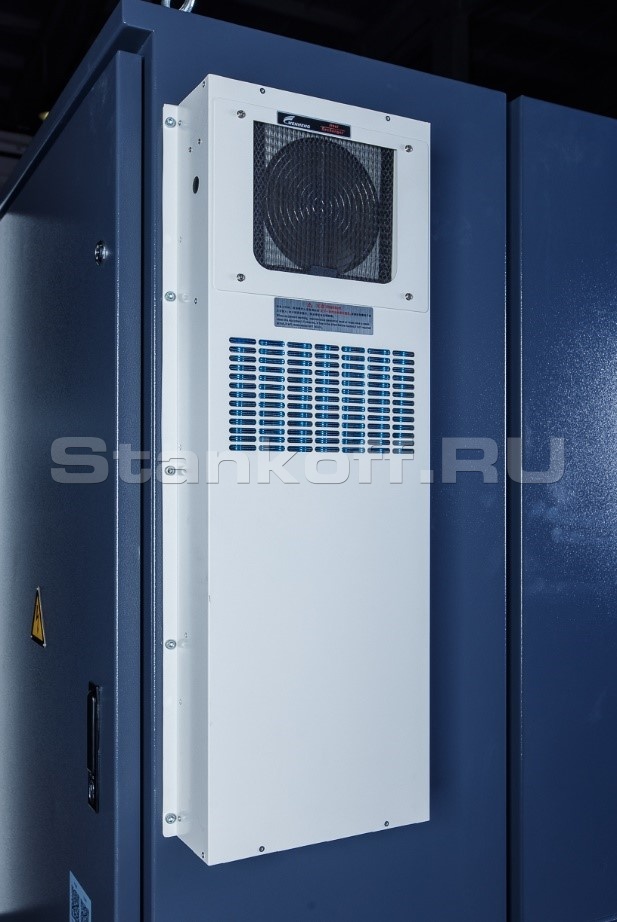

Теплообменник электрошкафа
Электрокомпоненты Omron/Siemens
Телескопическая защита направляющих по всем осям

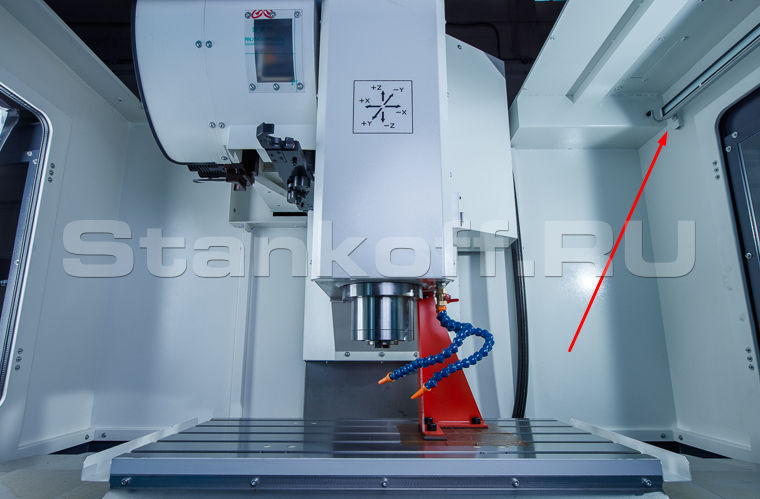

Сигнальная лампа
Опции

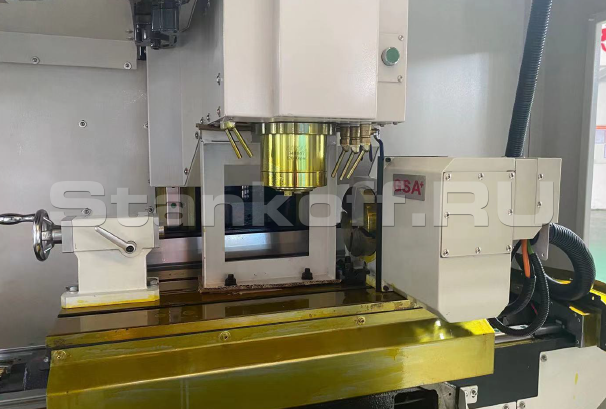

Поворотный стол (4-я ось) GSA (Тайвань)
Масляное охлаждение шпинделя
Комплектация
- Система ЧПУ HСNC-808Di;
- Обдув конуса шпинделя при смене инструмента;
- Автоматическое устройство смены инструмента тип на 24 позиции (тип рука);
- Транспортер для удаления стружки шнекового типа;
- Кабинетная защита зоны резания;
- Жесткое нарезание резьбы метчиком;
- Рабочее освещение и лампа индикации состояния станка;
- Автоматическая система смазки;
- Пистолет для обдува воздухом рабочей зоны;
- Система подачи СОЖ в зону резания;
- Электрошкаф с теплообменником;
- Сепаратор СОЖ;
- Комплект опор для монтажа станка;
- Инструмент для обслуживания станка;
- Руководство по эксплуатации на русском языке.
Характеристики
| Система ЧПУ | HCNC808Di |
| Размеры рабочего стола, мм | 1000 х 500 |
| Т-обр. пазы | 5х18х100 |
| Наибольшая нагрузка на стол, кг | 500 |
| Расстояние от центра шпинделя до направляющих колонны, мм | 607 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 145 - 705 |
| Перемещение по осям X/Y/Z, мм | 860 / 510 / 560 |
| Тип направляющих, тип | Х/Y/Z: линейные направляющие качения |
| Быстрые перемещения по осям Х/Y/Z, м/мин | 36 / 36 / 30 |
| Ширина направляющих по осям X/Y/Z, мм | 35 / 45/ 45 |
| Количество направляющих по осям X/Y/Z, шт | 2 / 2 / 2 |
| Диаметр и шаг ШВП X/Y/Z , мм | 40х12/ 40х12/ 40х10 |
| Скорость подачи, мм/мин | 0 – 10 000 |
| Максимальная скорость вращения шпинделя, об/мин | 8000 (12000) |
| Тип конуса шпинделя, тип | ВТ-40 |
| Емкость магазина инструмента, шт. | 24 (тип рука) |
| Максимальная масса инструмента, кг | 8 |
| Максимальный диаметр/длина инструмента, мм | Ø78 (Ø155*) / 300 * при свободных соседних позициях |
| Время смены инструмента, сек | 2,5 сек |
| Точность позиционирования по осям X/Y/Z, мм | 0,008 / 0,008 / 0,008 |
| Повторяемость по осям X/Y/Z, мм | 0,005 / 0,005 / 0,005 |
| Мощность электродвигателя главного привода, кВт | 15/22,5 |
| Габаритные размеры, мм | 2496 х 2530 х 2679 |
| Масса нетто, кг | 5 600 |
