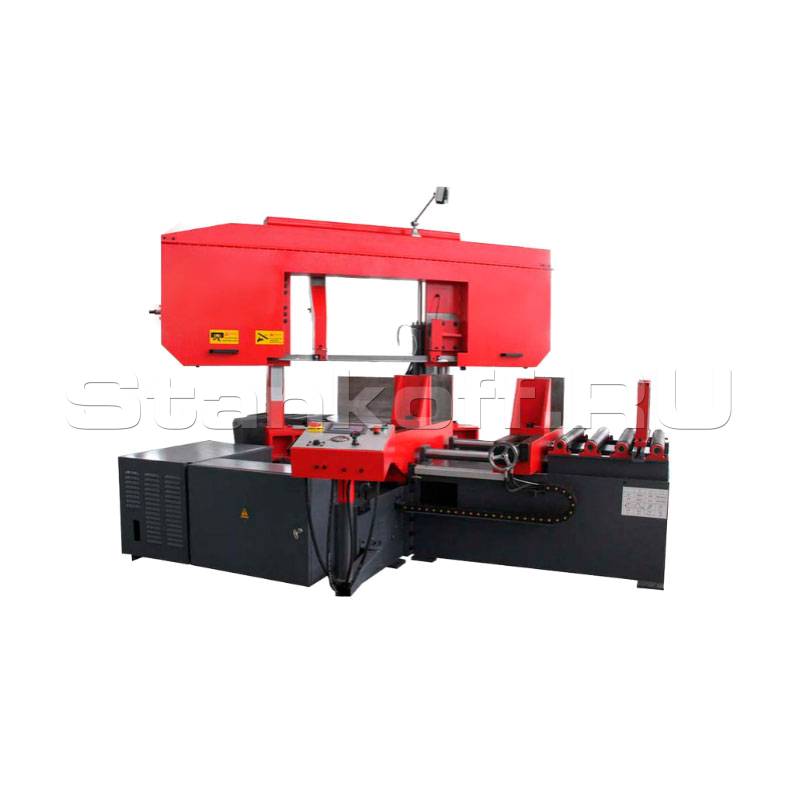

Автоматический ленточнопильный колонный станок Stalex BS-600GА
| Вращение пилы (на угол кратный 1°), град | 90°; 15°; 30°; 45° | ||
| Привод | зубчатый | ||
| Скорость резания, м/мин | 0-100 | ||
| Рабочая зона | +90° | +45° | |
| Сечение (круг), мм | 600 |
400 |
|
| Сечение (прямоугольник), мм | 850х600 | 600х400 | |
| Макс. размер пиления заготовок методом пакетной резки, мм | 850х400 | 400х400 | |
| Скорость подачи заготовки, мм/с | 0-30 | ||
| Макс. единичный ход подающих гидравлических тисков, мм | 480 |
||
| Мин. размер подачи заготовки с помощью ЧПУ, мм/с | 5 | ||
| Точность реза при отклонении по перпендикуляру (на Ø 100 мм сплошного сечения), мм | 0,3/100 | ||
| Точность подачи заготовки (на длину 100 мм), мм | 0,5 | ||
| Габариты ленточного полотна, мм | 54х1,6х6685 | ||
| Рабочая высота стола , мм | 820 | ||
| Макс. вес обрабатываемой заготовки (способный протягивать подающими тисками), кг | 4000 | ||
| Объём гидравлического бака, л | 65 | ||
| Объём бака СОЖ, л | 70 |
||
|
Приводной конвейер для сбора стружки
|
+ | ||
| Индикатор натяжения полотна | + | ||
| Лампа дополнительного освещения | + | ||
| Прижимы гидравлические для пакетной резки |
+ | ||
| Щетка дисковая для удаления стружки с полотна (механическая, приводная от вращения шкива) |
+ | ||
| Мощность главного двигателя, кВт | 5,5 (3-х фазный, серводвигатель) | ||
| Мощность гидравлической станции, кВт | 1,5 | ||
| Мощность системы СОЖ, кВт | 0,75 | ||
| Размер упаковки (ДxШxВ), мм | 3550х2120х2660 | ||
| Размер упаковки стола подачи (ДxШxВ), мм | 1790х1720х1490 | ||
| Масса станка, кг | 4900 | ||
Конструктив
Автоматический ленточнопильный станок Stalex BS-600GА колонного одностоечного типа, предназначен для пиления труб максимальным диаметром 600 мм и прямоугольной профильной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°. Ленточнопильный станок оборудован двумя вертикальными колоннами:
- Основная колонна – большего диаметра, по которой вертикально движется пильная рама;
- Направляющая колонна – задаёт устойчивое направление рамы, как во время работы, так и на холостом ходу.
Основные элементы
- Углы резки заготовок: Возможны углы 90°, 15°, 30° и 45°;
- Поворот рамы: Регулируется с шагом 1°, управляется через ЧПУ и отображается на дисплее. Рама поворачивается благодаря прочному механизму поворота;
- Гидравлическое управление рамой: Автоматический подъем и опускание рамы выполняется гидравликой;
- Длина подачи: Контролируется ЧПУ с использованием линейных направляющих для точного перемещения;
- ЧПУ на основе PLC контроллера: Спроектирован для промышленной эксплуатации, с развитой системой ввода сигналов от датчиков и вывода на механизмы;
- Сенсорный дисплей: Упрощает настройку и контроль работы станка;
- Трехфазный двигатель: Обеспечивает основное управление станком;
- Серводвигатель: Обеспечивает плавное регулирование скорости полотна от 0 до 100 м/мин;
- Предохранительные концевики: Устанавливаются на кожухе маховика и системе натяжения, отключая станок при обрыве полотна для защиты от поломок;
- Точная регулировка полотна: Использует конические подшипники и твердосплавные пластины для стабильного вращения в вертикальной плоскости;
- Термозащита электродвигателя: Защищает двигатель от перегрева;
- Система смазки и охлаждения: Охлаждает полотно во время работы;
- Гидравлические тиски: Обеспечивают быстрый зажим заготовок;
- Максимальный ход подачи: Единичный ход гидравлических тисков составляет 500 мм;
- Механическое натяжение полотна: Обеспечивает стабильное натяжение для точной резки;
- Шнековый конвейер: Автоматически собирает стружку во время резки;
- Подсветка зоны резки: Обеспечивает хорошую видимость во время работы;
- Гидравлическая регулировка усилия резания: Позволяет настраивать силу для оптимального качества резки;
- Автоматический подъем рамы: Выполняется по завершении резки;
Особенности
Угол пиления заготовок 90°; 15°; 30°; 45°.
Панель управлени
Механическое натяжение полотна
Предохранительные концевики
Дисковая щётка
Класс вязкости гидравлического масла
| Класс вязкости | Кинематическая вязкость при 40 °C, мм²/с |
| Маловязкие масла | |
| 5 | 4,14-5,06 |
| 7 | 6,12-7,48 |
| 10 | 9,00-11,00 |
| 15 | 13,50-16,50 |
| Средневязкие масла | |
| 22 | 19,80-24,20 |
| 32 | 28,80-35,20 |
| Вязкие масла | |
| 46 | 41,40-50,60 |
| 68 | 61,20-74,80 |
| 100 | 90,00-110,00 |
| 150 | 135,00-165,00 |
Характеристики
| Вращение пилы (на угол кратный 1°), град | 90°; 15°; 30°; 45° | ||
| Привод | зубчатый | ||
| Скорость резания, м/мин | 0-100 | ||
| Рабочая зона | +90° | +45° | |
| Сечение (круг), мм | 600 |
400 |
|
| Сечение (прямоугольник), мм | 850х600 | 600х400 | |
| Макс. размер пиления заготовок методом пакетной резки, мм | 850х400 | 400х400 | |
| Скорость подачи заготовки, мм/с | 0-30 | ||
| Макс. единичный ход подающих гидравлических тисков, мм | 480 |
||
| Мин. размер подачи заготовки с помощью ЧПУ, мм/с | 5 | ||
| Точность реза при отклонении по перпендикуляру (на Ø 100 мм сплошного сечения), мм | 0,3/100 | ||
| Точность подачи заготовки (на длину 100 мм), мм | 0,5 | ||
| Габариты ленточного полотна, мм | 54х1,6х6685 | ||
| Рабочая высота стола , мм | 820 | ||
| Макс. вес обрабатываемой заготовки (способный протягивать подающими тисками), кг | 4000 | ||
| Объём гидравлического бака, л | 65 | ||
| Объём бака СОЖ, л | 70 |
||
|
Приводной конвейер для сбора стружки
|
+ | ||
| Индикатор натяжения полотна | + | ||
| Лампа дополнительного освещения | + | ||
| Прижимы гидравлические для пакетной резки |
+ | ||
| Щетка дисковая для удаления стружки с полотна (механическая, приводная от вращения шкива) |
+ | ||
| Мощность главного двигателя, кВт | 5,5 (3-х фазный, серводвигатель) | ||
| Мощность гидравлической станции, кВт | 1,5 | ||
| Мощность системы СОЖ, кВт | 0,75 | ||
| Размер упаковки (ДxШxВ), мм | 3550х2120х2660 | ||
| Размер упаковки стола подачи (ДxШxВ), мм | 1790х1720х1490 | ||
| Масса станка, кг | 4900 | ||
