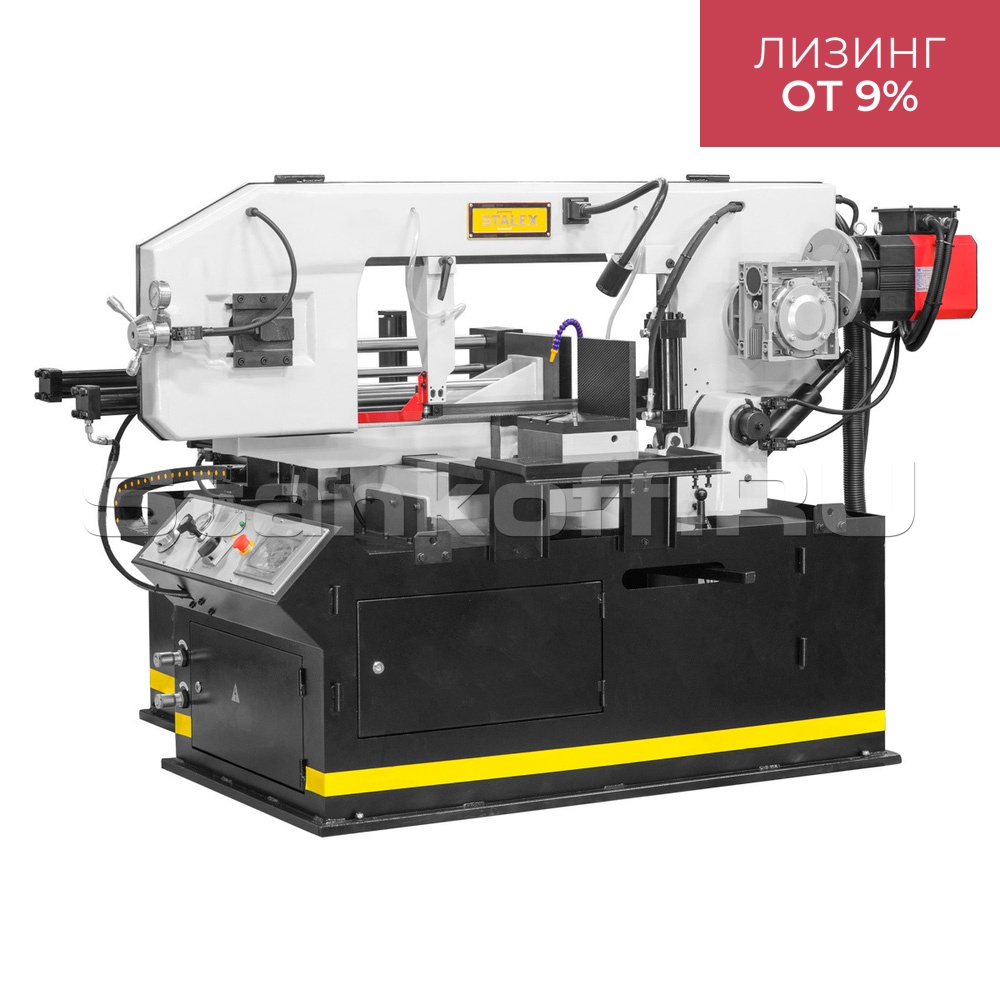

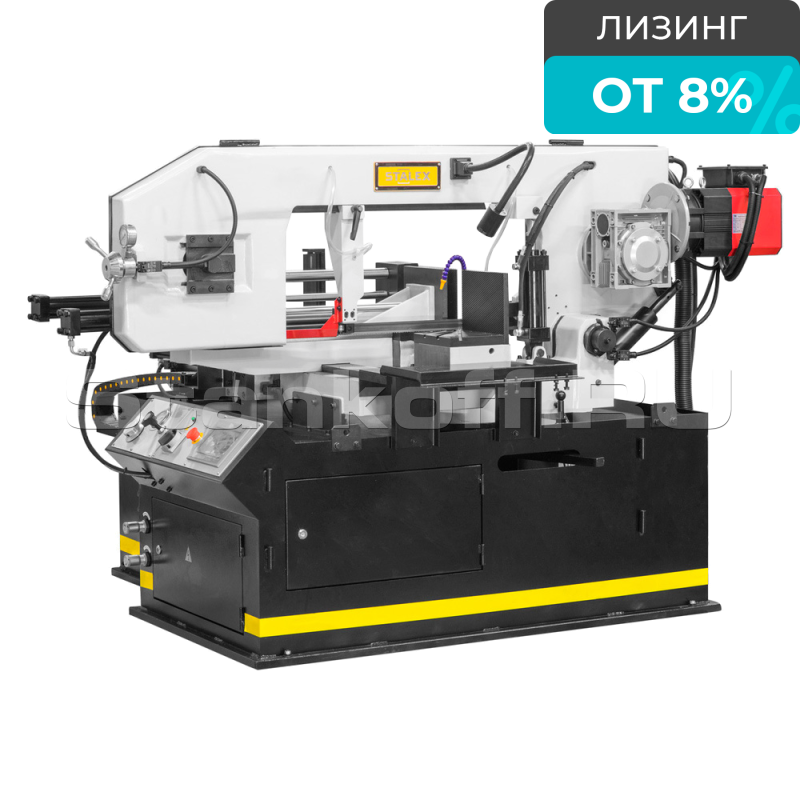

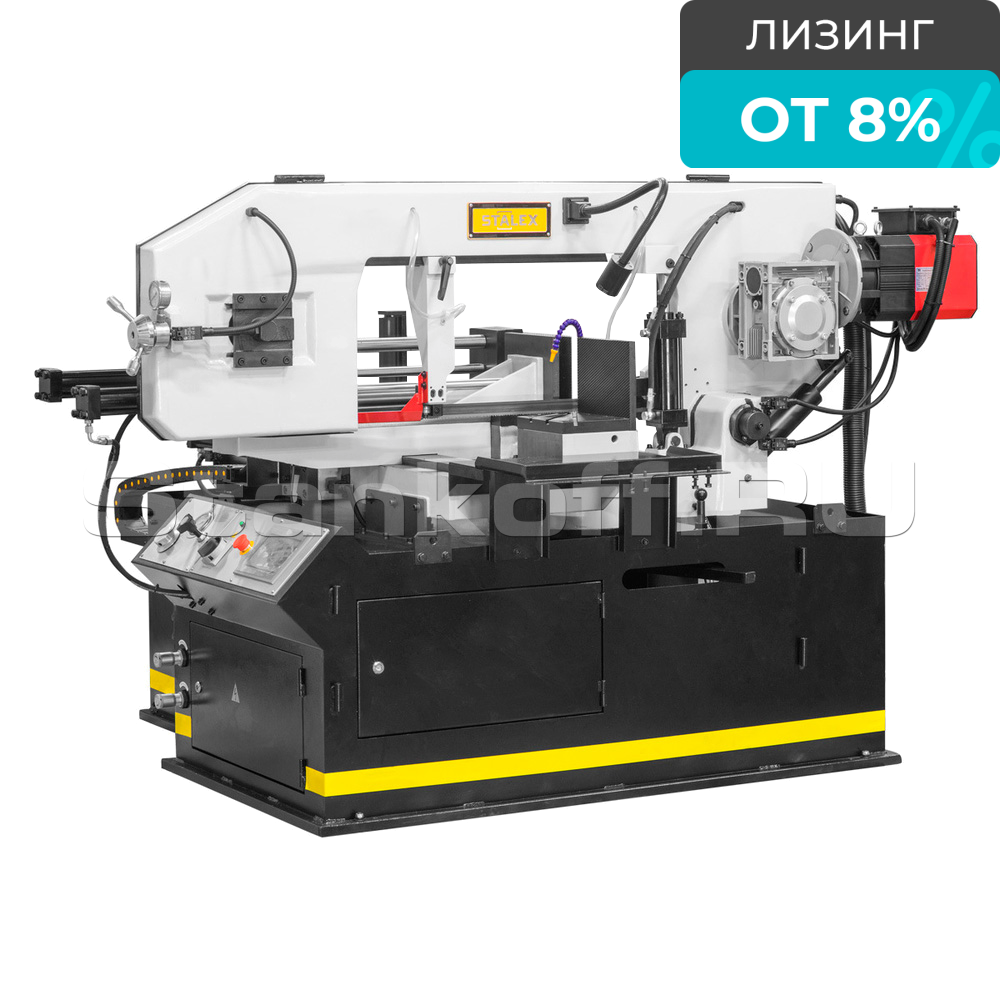

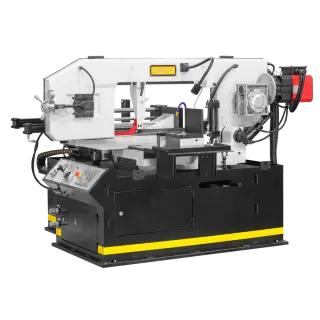

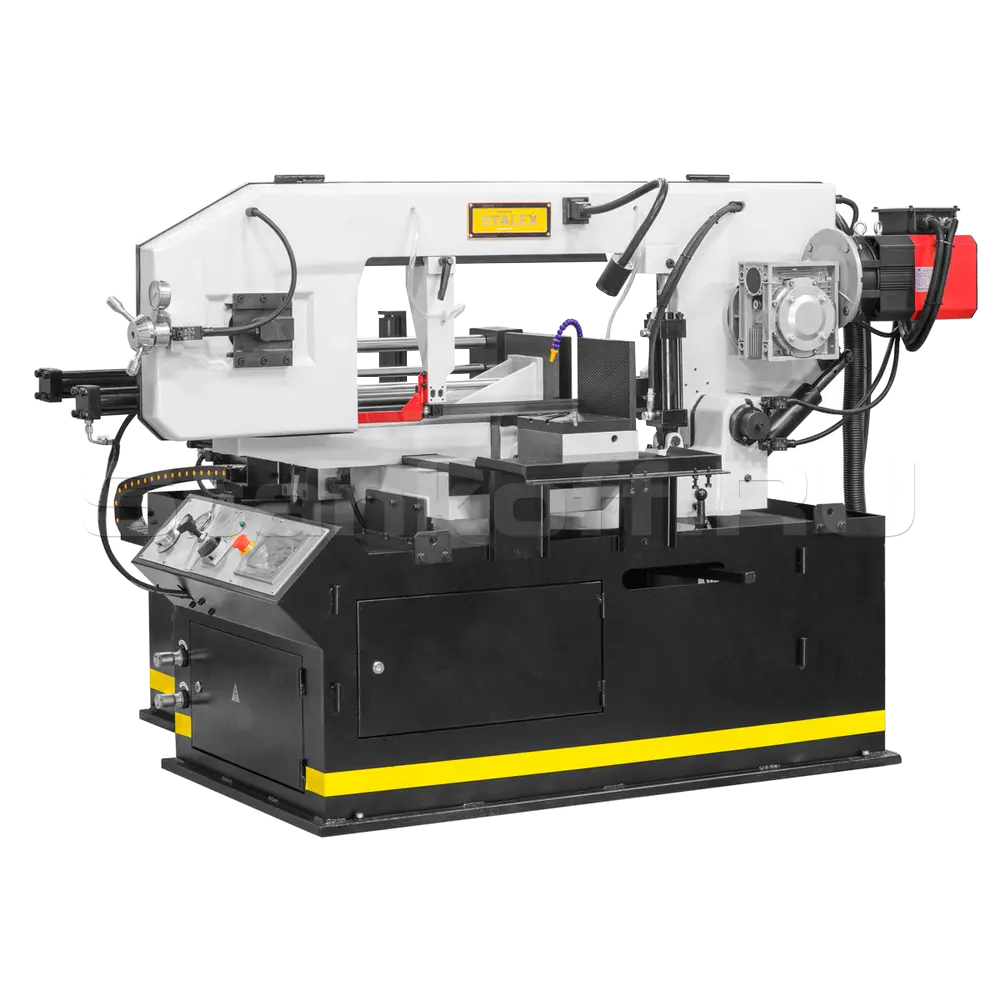

Автоматический ленточнопильный станок BS-460GBA

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

В стандартную комплектацию входят

  • Ленточнопильный станок
  • Ленточнопильное полотно, установленное на станке
  • Сенсорный экран панели управления
  • Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется)
  • Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
  • Гидроцилиндр подъёма пильной рамы
  • Регулировка подачи пильной рамы
  • Лампа дополнительного освещения
  • Механическое натяжение полотна
  • Индикатор натяжения полотна (тензометр)
  • Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин
  • Система охлаждения режущего инструмента и заготовки
  • Трехметровый подающий платформа (рольганг) – 1шт
  • Трехметровая принимающая платформа (рольганг) – 1шт
  • Механическое ограждение (эффективная защита оператора)

Основные элементы

  • Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
  • Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
  • Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
  • Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
  • ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
  • Макс. единичный ход подающих гидравлических тисков – 500 мм.
  • Станок управляется трёхфазным двигателем.
  • Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
  • Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
  • Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
  • Термозащита электродвигателя.
  • Высота от пола до основания тисков – 850 мм.
  • Система смазки и охлаждения полотна.
  • Гидравлическая система регулирования усилия резания.
  • Автоматическое подъём рамы при завершении резки.

Особенности


Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.

Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.

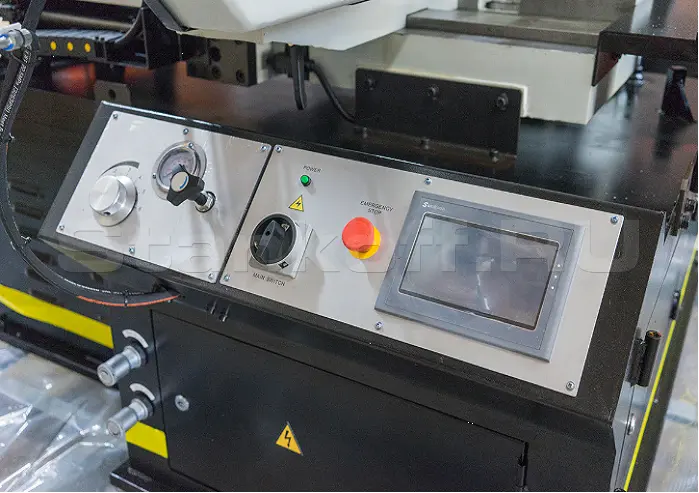

Панель управления встроена в тумбу станка. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.

Движение происходит по линейным направляющим гарантирующим точность подачи.

Механическое натяжение полотна.

Концевик контроля натяжения полотна, оберегающий станок от поломок в случае если лента повреждена.

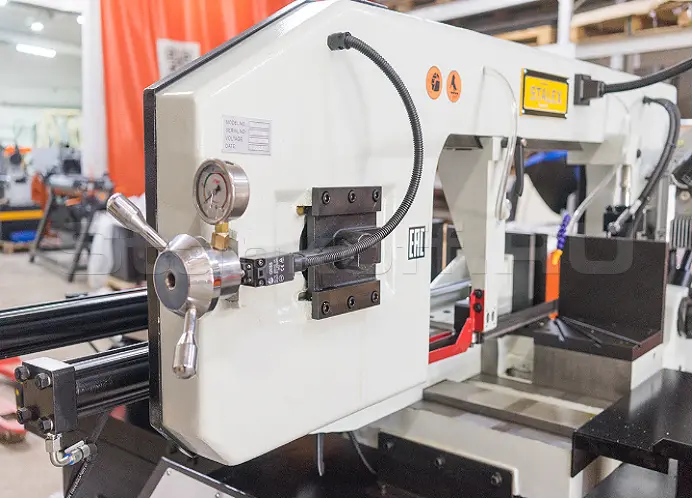

Индикатор натяжения полотна

Предохранительные концевики на кожухе маховика.

Тиски гидравлические (стационарные и подающие).

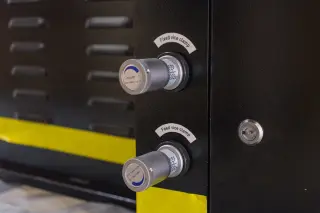

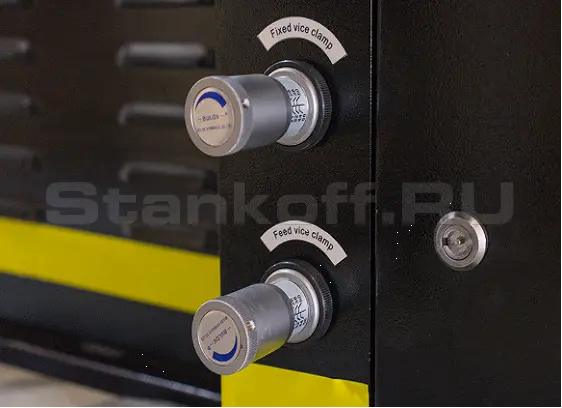

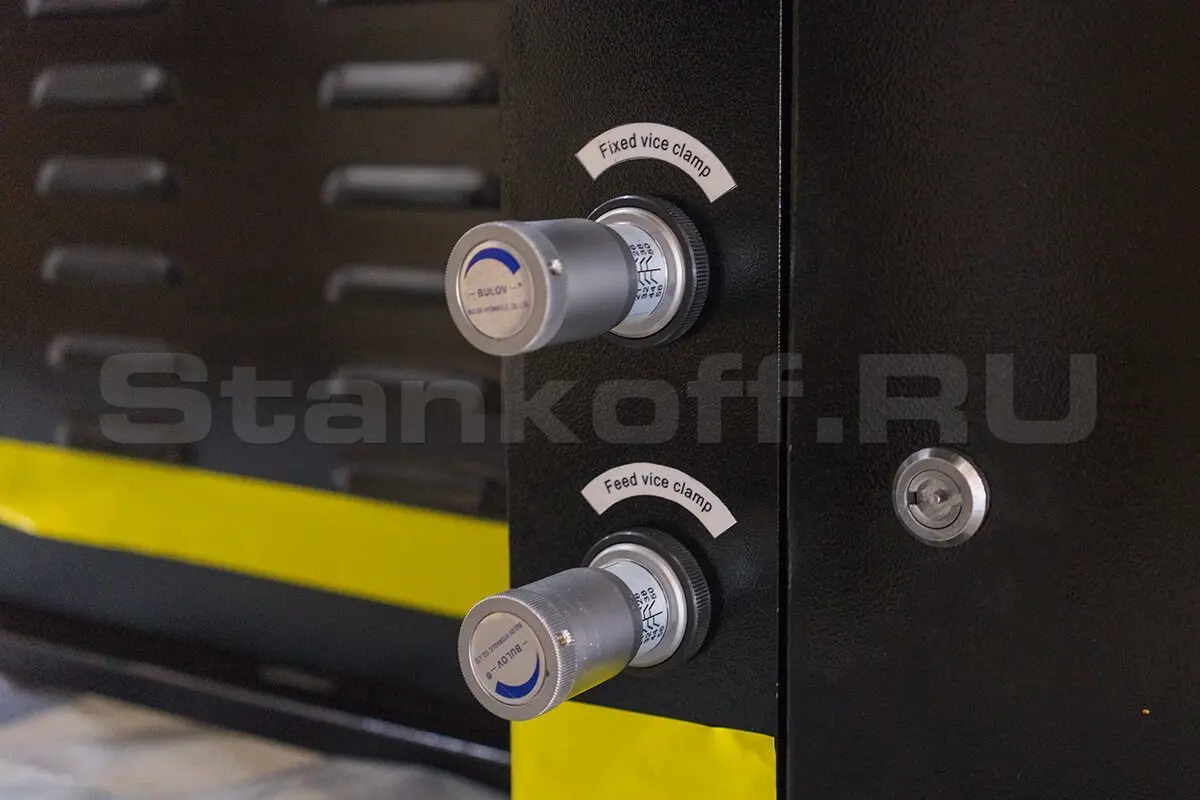

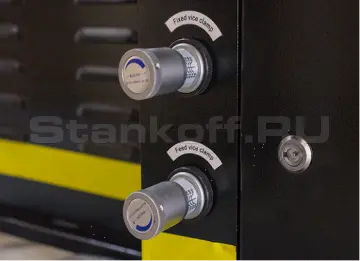

Fixed vice clamp – регулировка усилия зажима стационарных тисков.

Feed vice clamp - регулировка усилия зажима подающих тисков.

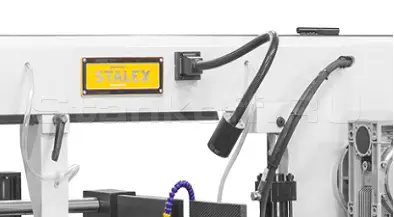

Лампа дополнительного освещения.

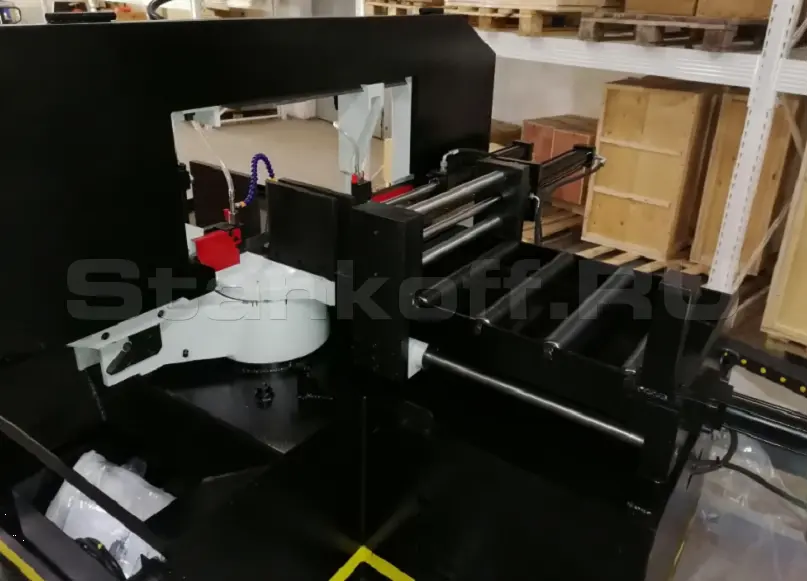

Сторона подвода заготовки в зону резания. Стол подачи заготовки.

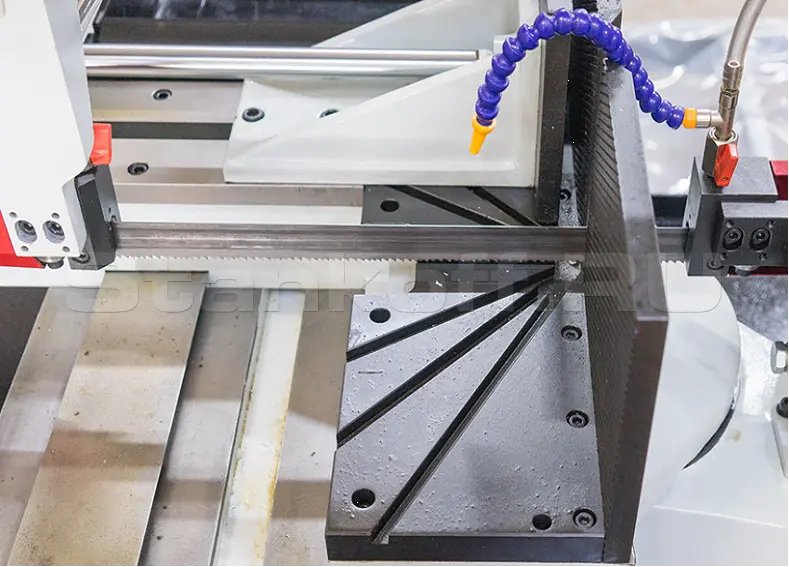

Основание тисков в зоне резания.
Твёрдосплавные пластины в блоках натяжения полотна.

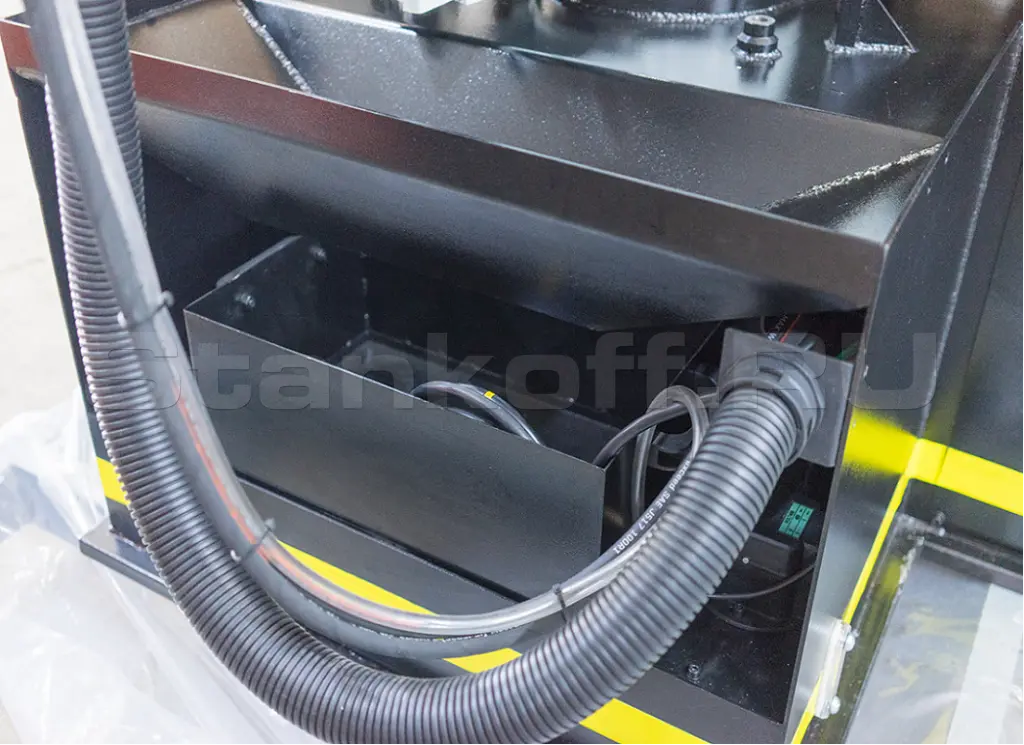

В тумбе станка размещён бак для стружки и слива СОЖ.

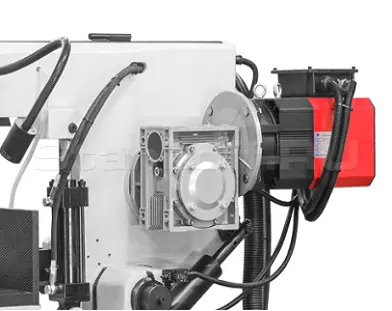

Зубчатый привод.

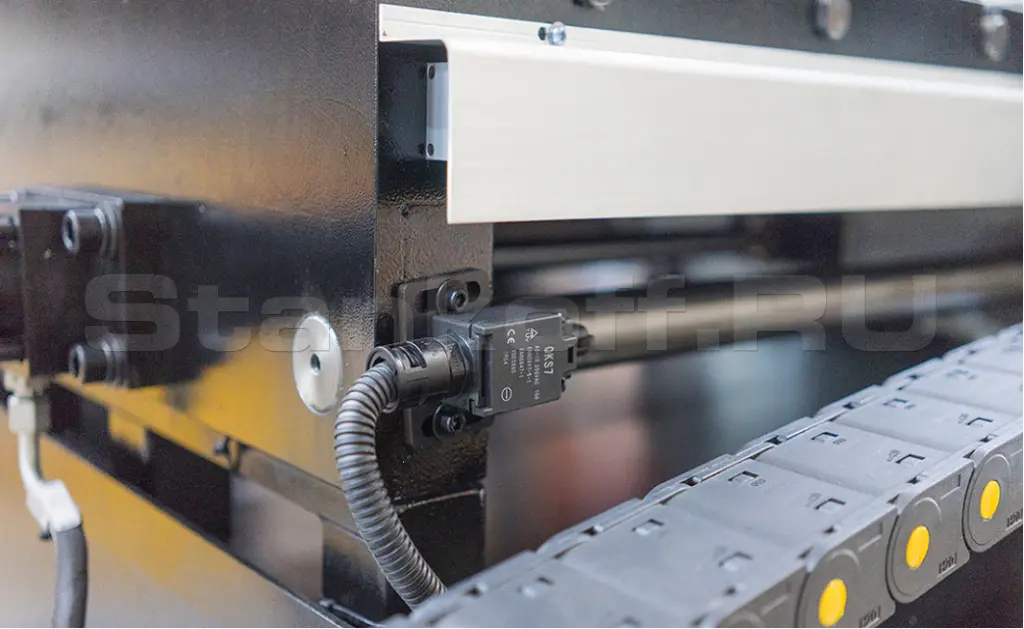

Датчик остановки подвижных тисков.

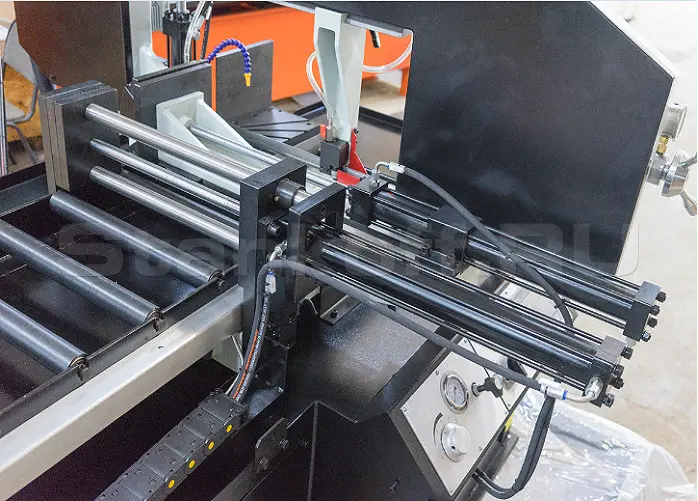

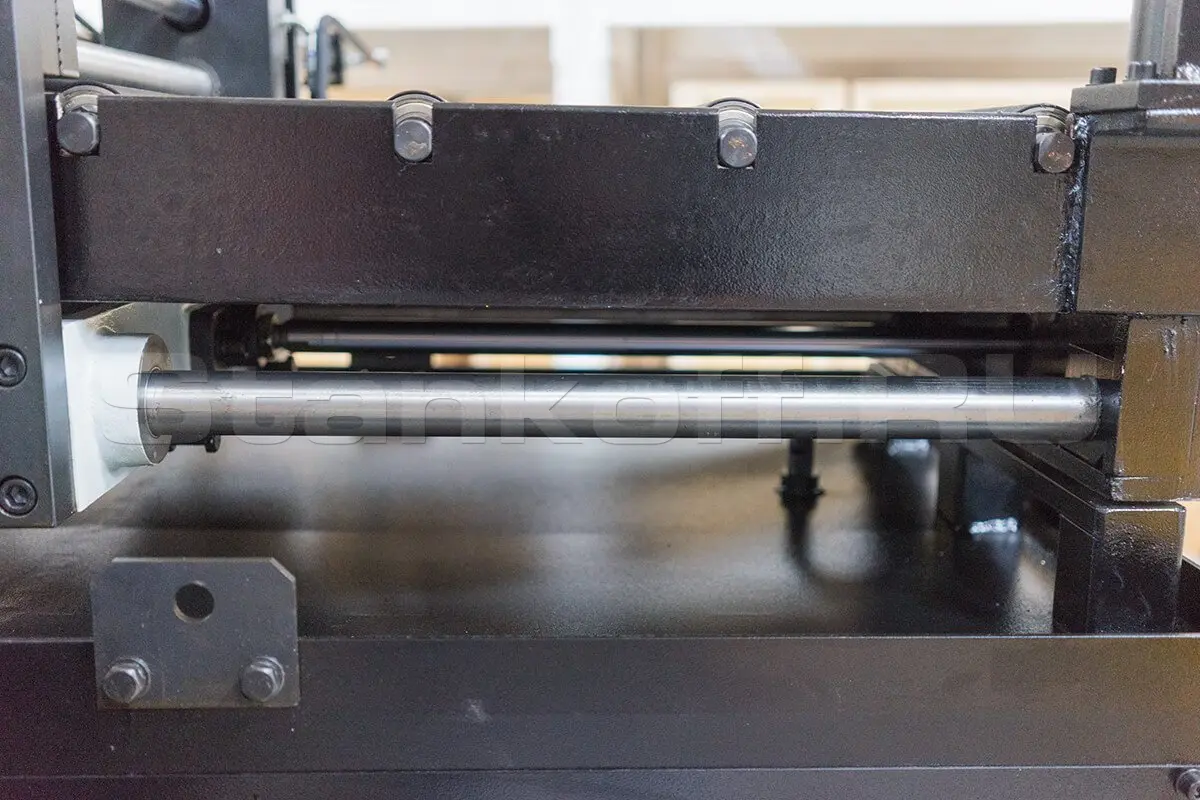

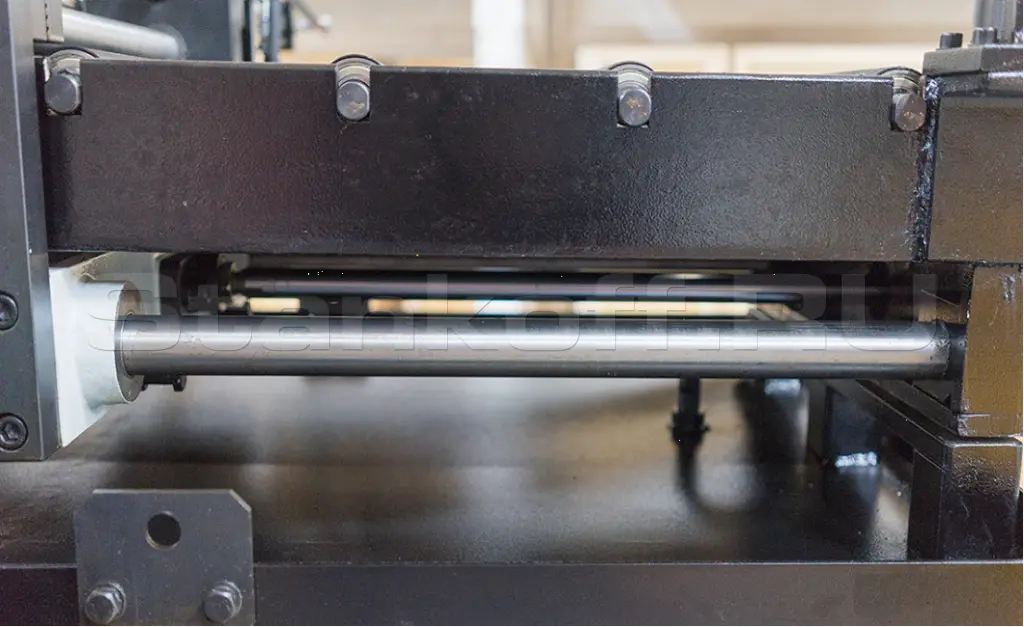

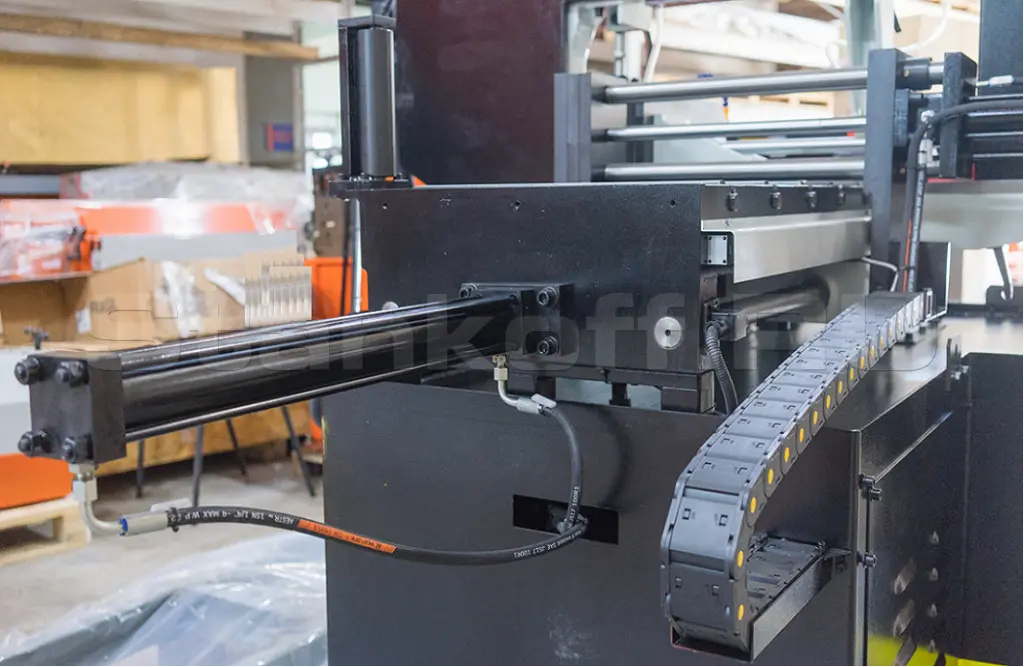

Механизмы движения для тисков подачи заготовки.

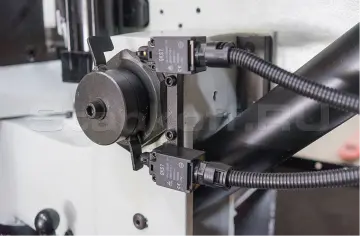

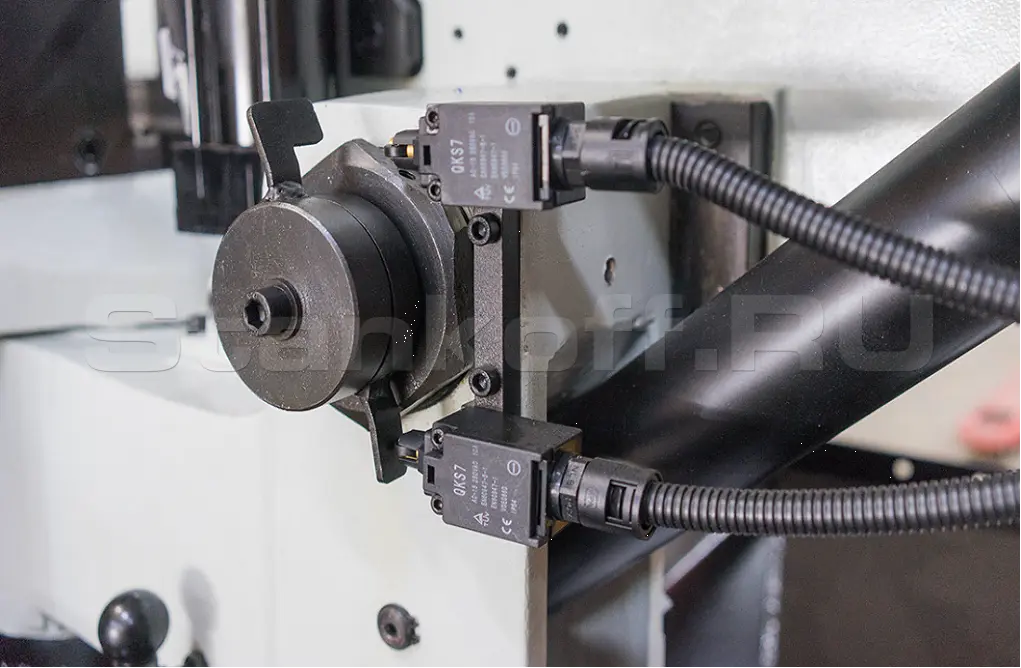

Датчики на подъём и опускание рамы.


Производитель: Stalex

Родина бренда: Китай

Мощность двигателя 1,5/2,2 кВт (3-х фазный) / термозащита перегрузки двигателя
Вращение пилы От 0 до +60 градусов
Привод зубчатый (червячная передача)
Скорость резания 15-90 м/мин
Рабочая зона +90° +45° +60°


330 305 205


460х250 305х250 205х250
Угол разворота рамы


Габариты ленты 27х0,9х3960 мм
Скорость подачи заготовки 0-50 мм/c
Макс. единичный ход подающих гидравлических тисков 500 мм
Точность подачи заготовки 0.1/100 мм
Точность реза по длине отрезаемой заготовки заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
Рабочая высота стола 850 мм
Объём гидравлического бака 32 л
Объём бака СОЖ 18 л

Система смазки и охлаждения полотна

+
Индикатор натяжения полотна +
Лампа дополнительного освещения +
Размер упаковки 2500х2300х1630 мм
Размер упаковки стола подачи упакован вместе со станком
Общие габариты станка установленного в рабочее положение 6470x2260x1450 мм
Отдельный размер стола подачи 3000х460х850 мм
Масса нетто/брутто 1520/1655 кг
