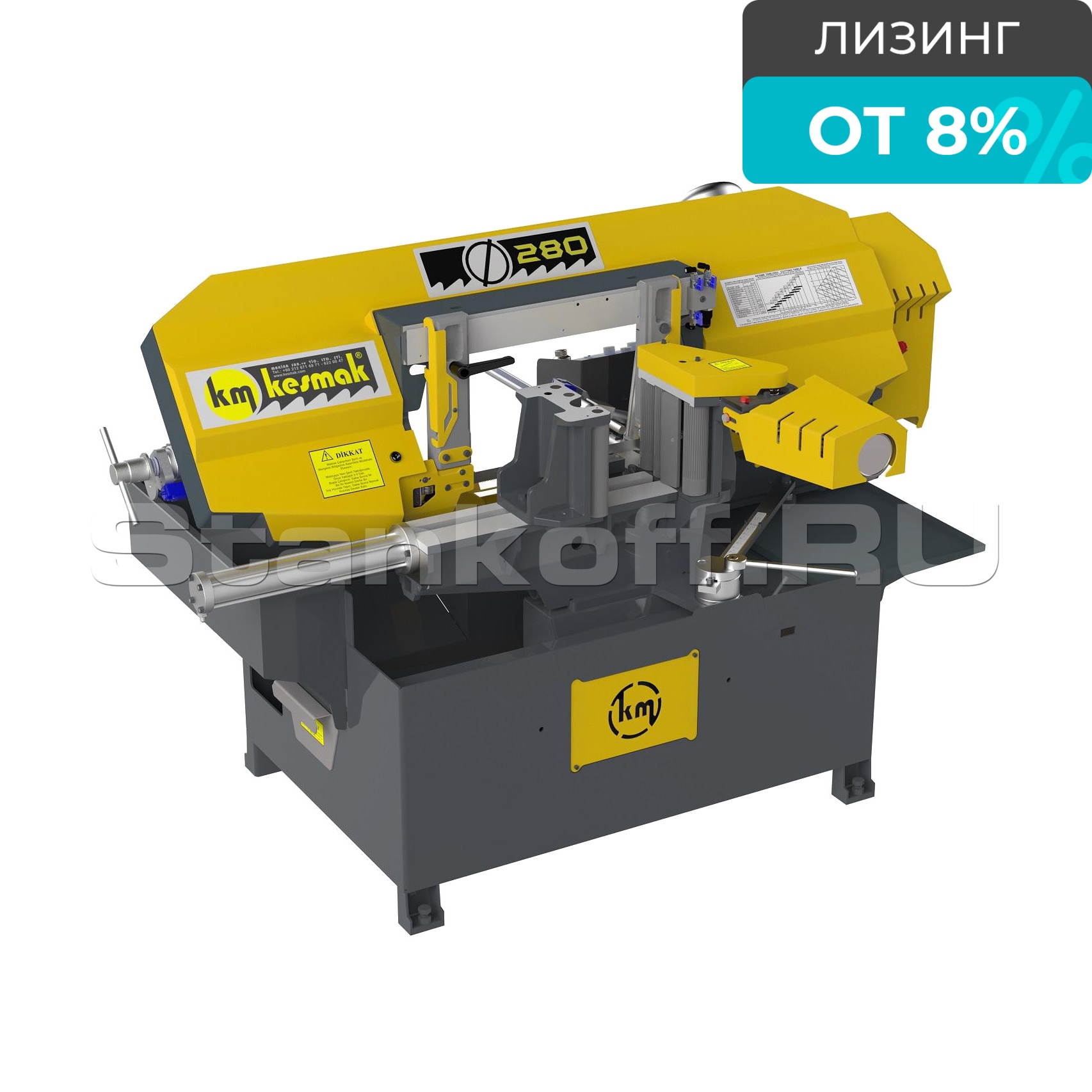

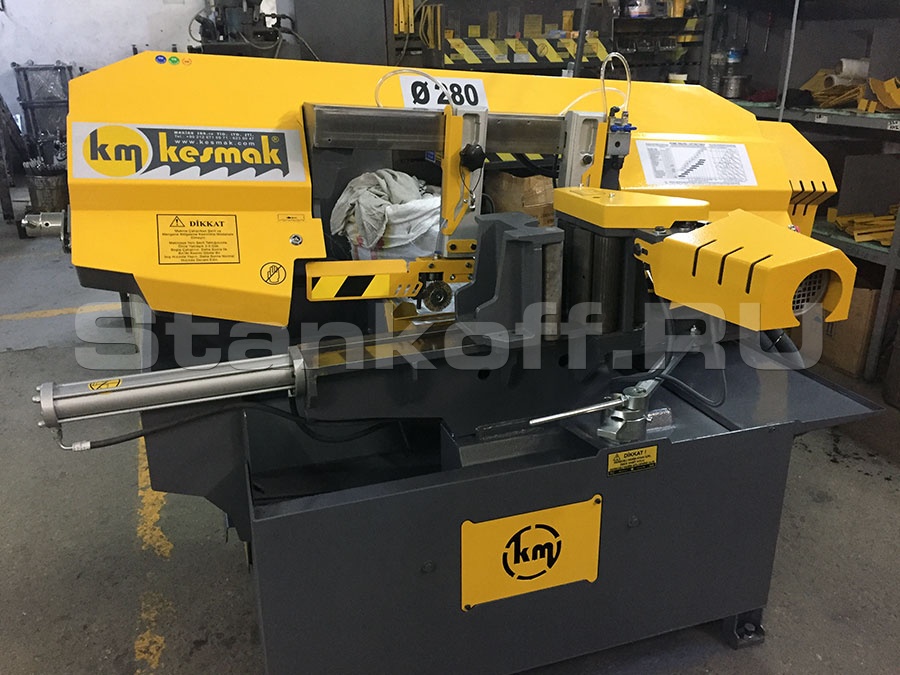

Автоматический ленточнопильный станок KMO DG 280
| Размеры ленточного полотна, мм | 3660 х 27 х 0,9 |
| Привод подачи СОЖ, кВт | 0,12 |
| Мощность главного привода, кВт | 1,5 |
| Мощность гидравлического привода, кВт | 0,18 |
| Высота тисков, мм | 210 |
| Высота стола, мм | 760 |
| Подача заготовки, кВт | 0,37 |
| Скорость вращения ленточного полотна, м/мин. | 20 – 100 |
| Макс. раскрытие тисков, мм | 370 |
| Мин. закрытие тисков, мм | 0 |
| Габариты (В х Ш х Д), мм | 1260 х 1405 х 2110 |
| Вес, кг | 730 |
Конструктив
Предназначен для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Данный станок отличается высокой производительностью и применяется на крупных производствах для нарезки большого количества серийных заготовок: труб в размер, сплошных заготовок и фасонного профиля.
Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
Область применения
Автоматический ленточнопильный станок применяется на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.
Станок позволяет автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способен работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.
Преимущества оборудования:
- Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм;
- Высокое качество поверхности реза;
- Малая ширина пропила (до 1,5 мм) экономит расход металла;
- Возможность резки пакетов заготовок;
- Все виды заготовок: сплошные заготовки, сортовой прокат, трубы;
- Все основные несущие части станка изготовлены из чугуна для придания жёсткости, устойчивости к вибрациям и ударам;
- Установлена очищающая щётка для очистки ленточнопильного полотна.
Конструктивные особенности
Кнопочный пульт управления со счетчиком резов
• Опускание пильной рамы консоль при резании;
• Подъём консоли;
• Открытие и закрытие основных и подающих тисков;
• Подачу заготовки в зону резания;
• Количество резов также задается пульта управления, без задания данного параметра станок будет осуществлять распил до окончания заготовки;
• Точность длины реза ± 0,5 мм;
• Автоматический останов станка при обрыве ленточного полотна;
• Контроль открытых частей станка (при открытых элементах запуск станка невозможен).
Автоматические подающие тиски
Манометр
Система очистки ленточного полотна
Резка заготовок
| Вместимость | Форма | Размер |
|---|---|---|
| Под 90° | ● Круг | 280 мм |
| ■ Квадрат | 260х260 мм | |
| ▬ Пластина | 220х340 мм | |
| Под +60° | ● Круг | 280 мм |
| ■ Квадрат | 270х270 мм | |
| ▬ Пластина | 210х290 мм | |
| Под +45° | ● Круг | 220 мм |
| ■ Квадрат | 190х190 мм | |
| ▬ Пластина | 220х130 мм |
Стандартная комплектация:
| Тиски | Гидравлические |
| Натяжение ленты | Гидромеханическое |
| Щетка очищения стружки | Присутствует |
| Угловая резка | 90° - +45° |
| Скорость ленты | 20-100 м/мин |
| Устройство управления | Присутствует |
| Рольганг | 1200 мм |
| Доп. Рольганг | 600 мм |
| Остановка материала | Присутствует |
| Подача материала | Присутствует |
| Регулировка высоты реза | Присутствует |
| Поворот пильной рамы | Ручной |
Дополнительная комплектация
Характеристики
| Размеры ленточного полотна, мм | 3660 х 27 х 0,9 |
| Привод подачи СОЖ, кВт | 0,12 |
| Мощность главного привода, кВт | 1,5 |
| Мощность гидравлического привода, кВт | 0,18 |
| Высота тисков, мм | 210 |
| Высота стола, мм | 760 |
| Подача заготовки, кВт | 0,37 |
| Скорость вращения ленточного полотна, м/мин. | 20 – 100 |
| Макс. раскрытие тисков, мм | 370 |
| Мин. закрытие тисков, мм | 0 |
| Габариты (В х Ш х Д), мм | 1260 х 1405 х 2110 |
| Вес, кг | 730 |
