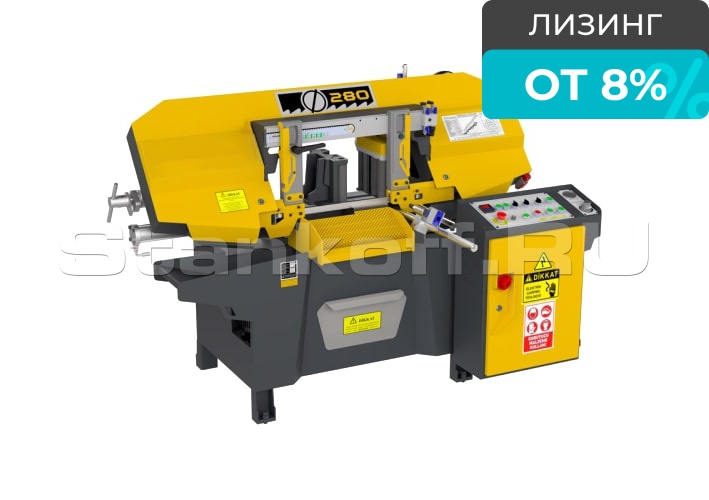

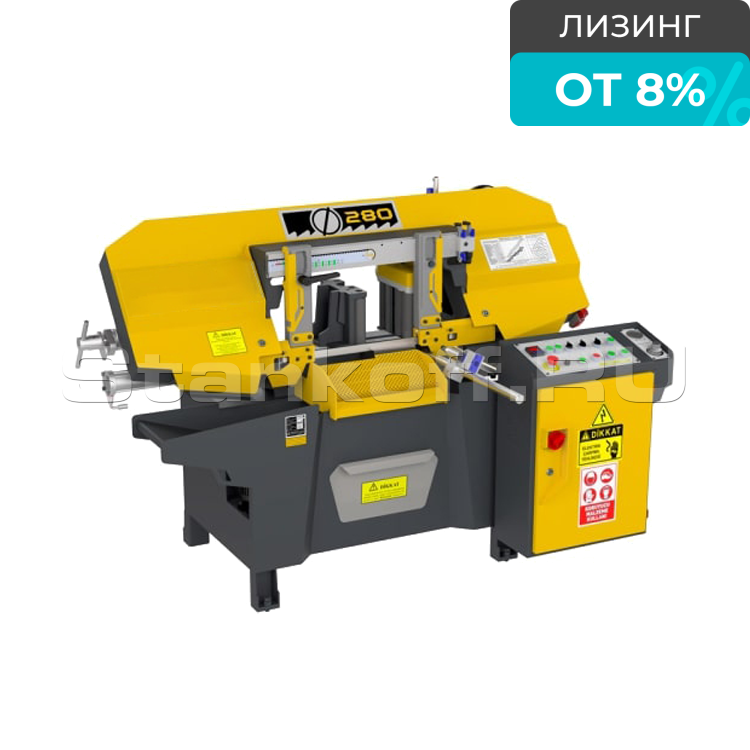

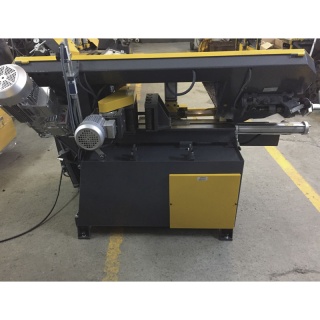

Автоматический ленточнопильный станок KMO 280
| Размеры ленточного полотна | 0,9 x 27 x 3660 мм |
| Резка трубы под 90° | 280 мм |
| Резка прямоугольного профиля под 90° | 260 x 260 мм |
| Привод подачи СОЖ | 0,12 кВт |
| Мощность | 2,2 кВт |
| Мощность гидравлического привода | 0,18 кВт |
| Объем бака гидравлики | 6,5 л |
| Высота стола | 725 мм |
| Резка пластины под 90° | 210 x 340 мм |
| Подача заготовки | 0,37 кВт |
| Объем бака СОЖ | 27 л |
Конструктив
Ленточнопильный станок по металлу служит для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильный станок используется для нарезки в размер труб, фасонного профиля и сплошного проката. Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна.
Область применения
Автоматический ленточнопильный станок применяется на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.
Автоматический станок позволяет автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.
Конструктивные особенности
PLC-контролер
Опускание пильной рамы консоль при резании;
Подъём консоли;
Открытие и закрытие основных и подающих тисков;
Подачу заготовки в зону резания;
Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке;
Точность длины реза ± 0,2 мм;
Автоматический останов станка при обрыве ленточного полотна;
Контроль открытых частей станка (при открытых элементах запуск станка невозможен).
Автоматические подающие тиски
Преимуществва
- Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм
- Высокое качество поверхности реза
- Малая ширина пропила (до 1,5 мм) экономит расход металла
- Возможность резки пакетов заготовок
- Все виды заготовок: сплошные заготовки, сортовой прокат, трубы
Резка заготовок:
| Параметры реза при 90° | Форма | Размеры, мм |
|---|---|---|
| Параметры реза при 90° | ● Круг | 280 |
| Параметры реза при 90° | ■ Квадрат | 270х270 |
| Параметры реза при 90° | ▬ Пластина | 210х340 |
Характеристики
| Размеры ленточного полотна | 0,9 x 27 x 3660 мм |
| Резка трубы под 90° | 280 мм |
| Резка прямоугольного профиля под 90° | 260 x 260 мм |
| Привод подачи СОЖ | 0,12 кВт |
| Мощность | 2,2 кВт |
| Мощность гидравлического привода | 0,18 кВт |
| Объем бака гидравлики | 6,5 л |
| Высота стола | 725 мм |
| Резка пластины под 90° | 210 x 340 мм |
| Подача заготовки | 0,37 кВт |
| Объем бака СОЖ | 27 л |
