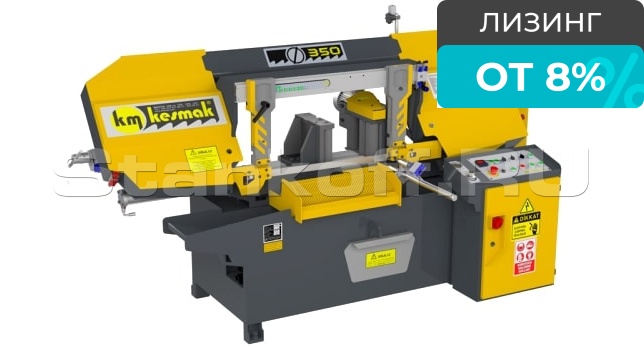

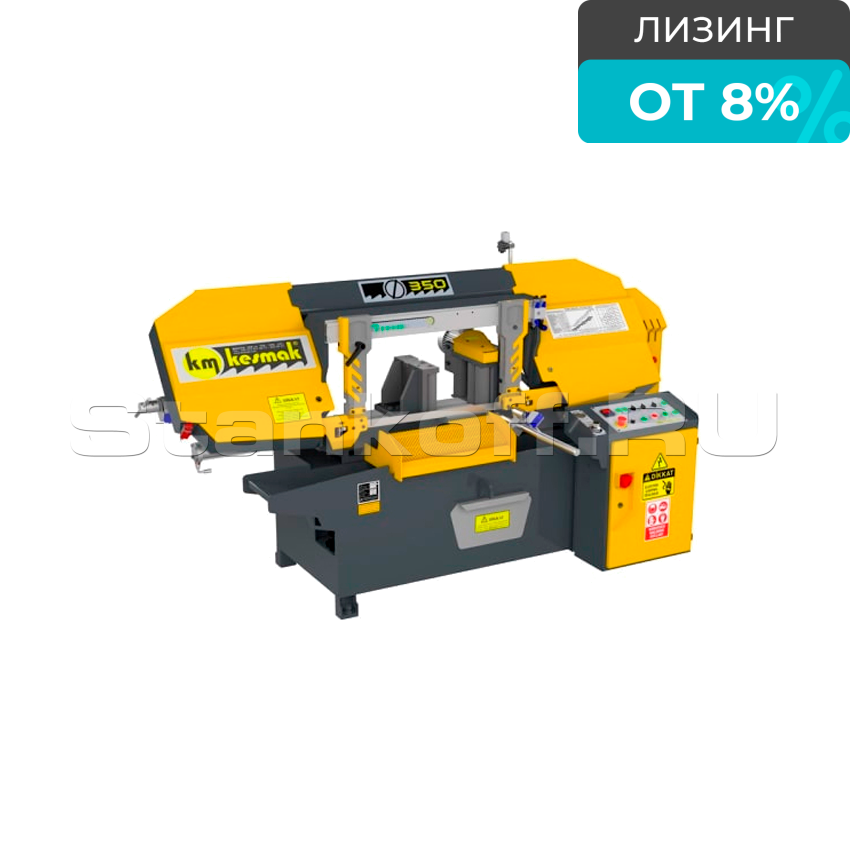

Автоматический ленточнопильный станок KMO 350
| Размеры ленточного полотна, мм | 1,1 x 34 x 4860 |
| Резка трубы под 90°, мм | 350 |
| Резка прямоугольного профиля под 90°, мм | 310x310 |
| Привод подачи СОЖ, кВт | 0,12 |
| Мощность, кВт | 3 |
| Мощность гидравлического привода, кВт | 0,18 |
| Объем бака гидравлики, л | 6,5 |
| Высота стола, мм | 745 |
| Резка пластины под 90°, мм | 310x400 |
| Подача заготовки, кВт | 0,55 |
| Объем бака СОЖ, л | 50 |
Конструктив
Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
Особенности:
- Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства:
По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам; - Исполнение основных частей консоли, тисков и поворотного устройства из чугуна;
- На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна.
Область применения
Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.
Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.
Конструктивные особенности:

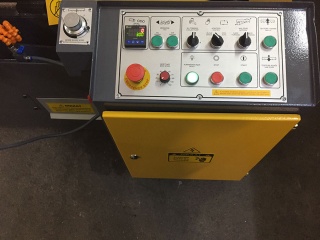

Станок оборудован удобным и понятным кнопочным пультом управления со счетчиком резов.
Подъём консоли.
Открытие и закрытие основных и подающих тисков.
Подачу заготовки в зону резания.
Количество резов также задается пульта управления, без задания данного параметра станок
будет осуществлять распил до окончания заготовки.
Точность длины реза ± 0,5 мм.
Автоматический останов станка при обрыве ленточного полотна.
Контроль открытых частей станка (при открытых элементах запуск станка невозможен).
Автоматические подающие тиски с приводными роликами.
Тиски оснащены датчиком окончания материала.
Устройство измерения натяжения ленточного полотна (манометр).
Система подачи СОЖ в зону резания.
Щеточная система очистки ленточного полотна от стружки для очистки ленточнопильного полотна.
Cтандартная комплектация:
Комплект инструментов для обслуживания станка
Рольганг 1 м.
Ленточнопильное полотно
Дополнительная комплектация:
Гидравлический прижим для пакетной резки.
Лазерный указатель линии реза.
Преимущества:
- Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм
- Высокое качество поверхности реза
- Малая ширина пропила (до 1,5 мм) экономит расход металла
- Возможность резки пакетов заготовок
- Все виды заготовок: сплошные заготовки, сортовой прокат, трубы
Резка заготовок:
| Параметры реза при 90° | Форма | Размеры, мм |
|---|---|---|
| Параметры реза при 90° | ● Круг | 350 |
| Параметры реза при 90° | ■ Квадрат | 340х340 |
| Параметры реза при 90° | ▬ Пластина | 340х415 |
Характеристики
| Размеры ленточного полотна, мм | 1,1 x 34 x 4860 |
| Резка трубы под 90°, мм | 350 |
| Резка прямоугольного профиля под 90°, мм | 310x310 |
| Привод подачи СОЖ, кВт | 0,12 |
| Мощность, кВт | 3 |
| Мощность гидравлического привода, кВт | 0,18 |
| Объем бака гидравлики, л | 6,5 |
| Высота стола, мм | 745 |
| Резка пластины под 90°, мм | 310x400 |
| Подача заготовки, кВт | 0,55 |
| Объем бака СОЖ, л | 50 |
