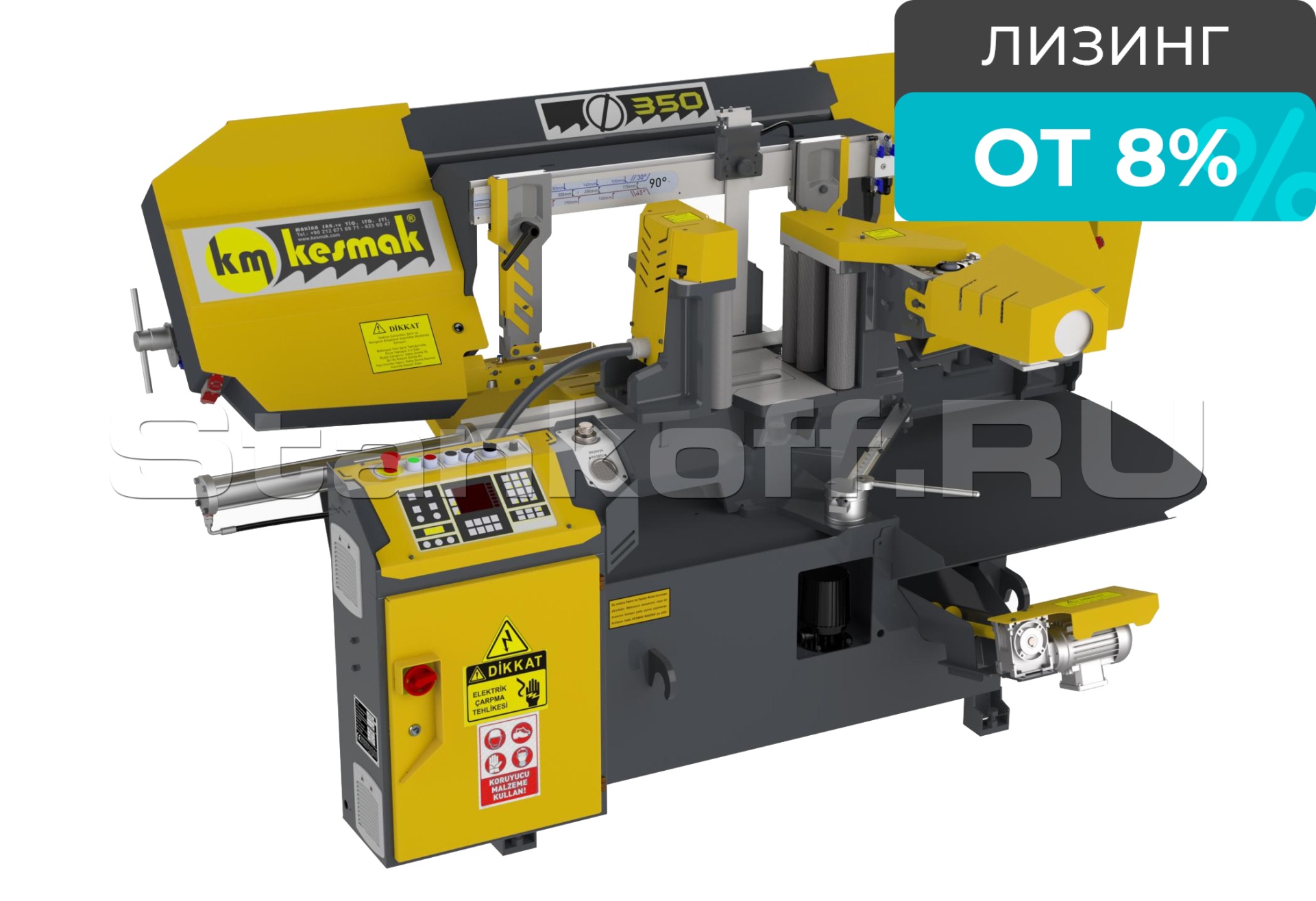

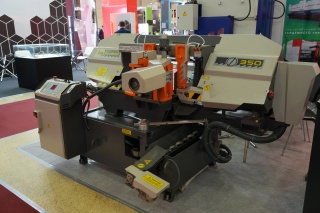

Автоматический ленточнопильный станок KESMAK KME DG 350
| Длина, мм | 1340 |
| Ширина, мм | 1860 |
| Высота, мм | 2515 |
| Размеры ленточного полотна, мм | 1,1 х 34 х 4860 |
| Резка трубы под 45°, мм | 300 |
| Резка трубы под 90°, мм | 350 |
| Резка прямоугольного профиля под 45°, мм | 260 х 260 |
| Резка прямоугольного профиля под 90° | 310 х 310 |
| Привод подачи СОЖ, кВт | 0,12 |
| Длина подачи, мм | 6000 |
| Конвейер для удаления стружки, кВт | 0,18 |
| Мощность, кВт | 3 |
| Мощность гидравлического привода, кВт | 0,18 |
| Объем бака гидравлики, л | 6,5 |
| Высота стола, мм | 745 |
| Резка пластины под 90°, мм | 310 х 450 |
| Подача заготовки, кВт | 0,55 |
| Объем бака СОЖ, л | 35 |
| Резка пластины под 45°, мм | 280 х 260 |
Конструктив
Описание:
Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна. Привод ленточного полотна осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 20 - 110 м/мин. Автоматический останов станка при обрыве ленточного полотна. Контроль открытых частей станка (при открытых элементах запуск станка невозможен). Голосовое сопровождение процесса реза. Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке. Гидравлические тиски. Роликовый стол. Система очистки стружки.Область применения:
Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.
Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.
Преимущества:
- Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм
- Высокое качество поверхности реза
- Малая ширина пропила (до 1,5 мм) экономит расход металла
- Возможность резки пакетов заготовок
- Все виды заготовок: сплошные заготовки, сортовой прокат, трубы
- Возможность резки под углом до ± 45º
Получаемые изделия
Конструктивные особенности:
Станок оборудован PLC-контролером, который управляет всеми функциями автоматического станка:
- Подъём консоли;
- Открытие и закрытие основных и подающих тисков;
- Подачу заготовки в зону резания;
- Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке;
- Точность длины реза ± 0,2 мм;
- Автоматический останов станка при обрыве ленточного полотна;
- Контроль открытых частей станка (при открытых элементах запуск станка невозможен).
Голосовое сопровождение процесса
Станок озвучит окончание процесса распила или о возникшей ошибке.
Автоматические подающие тиски
манометр

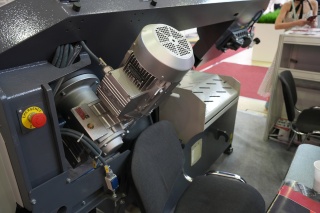

Поворотная пильная рама
без перемещения заготовки.
Конвейер для сбора стружки
Система подачи СОЖ в зону резания.
Щеточная система очистки
Дополнительная комплектация:
Гидравлический прижим для пакетной резки.
Лазерный указатель линии реза.
Стандартная комплектация
Комплект инструментов для обслуживания станка
Ленточнопильное полотно
Рольганг 1 м.
Характеристики
| Длина, мм | 1340 |
| Ширина, мм | 1860 |
| Высота, мм | 2515 |
| Размеры ленточного полотна, мм | 1,1 х 34 х 4860 |
| Резка трубы под 45°, мм | 300 |
| Резка трубы под 90°, мм | 350 |
| Резка прямоугольного профиля под 45°, мм | 260 х 260 |
| Резка прямоугольного профиля под 90° | 310 х 310 |
| Привод подачи СОЖ, кВт | 0,12 |
| Длина подачи, мм | 6000 |
| Конвейер для удаления стружки, кВт | 0,18 |
| Мощность, кВт | 3 |
| Мощность гидравлического привода, кВт | 0,18 |
| Объем бака гидравлики, л | 6,5 |
| Высота стола, мм | 745 |
| Резка пластины под 90°, мм | 310 х 450 |
| Подача заготовки, кВт | 0,55 |
| Объем бака СОЖ, л | 35 |
| Резка пластины под 45°, мм | 280 х 260 |
