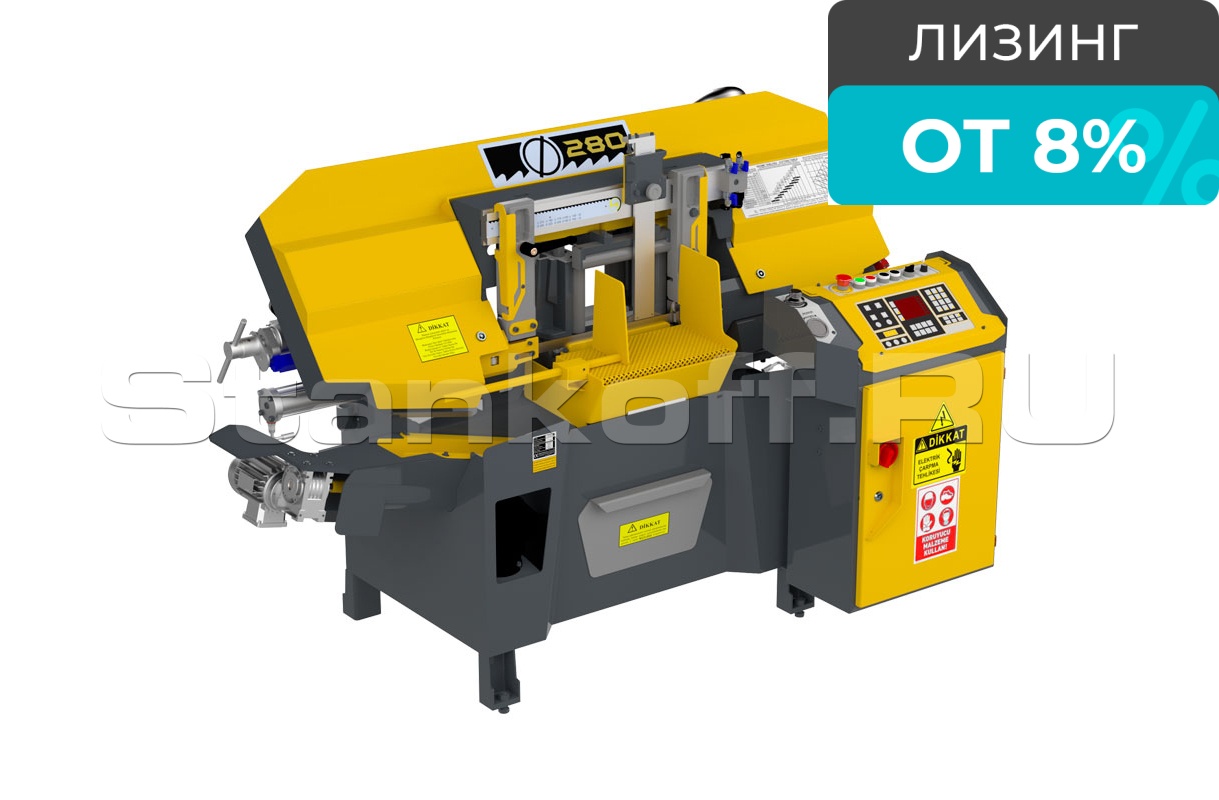

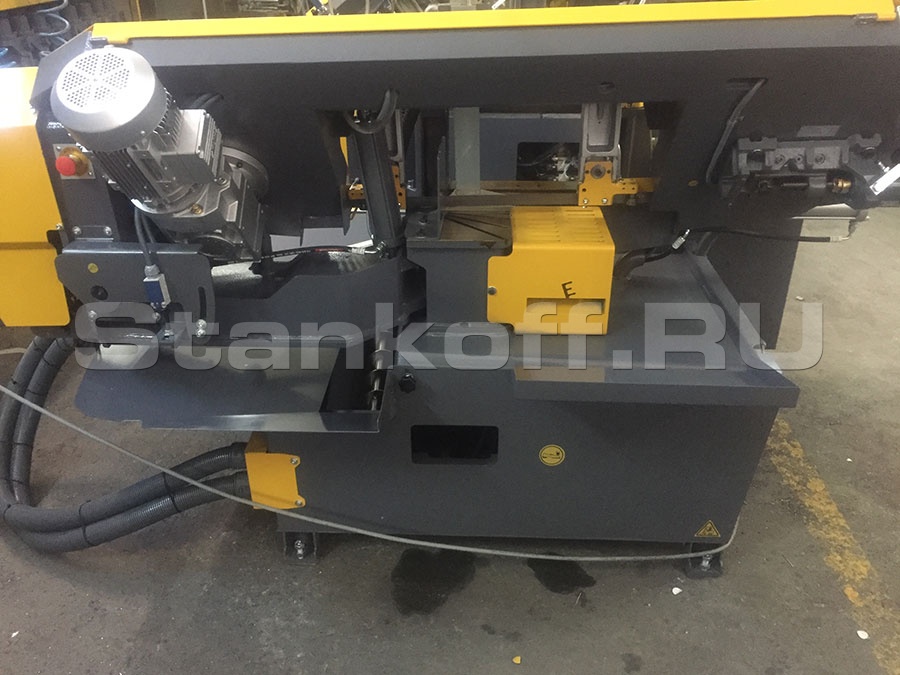

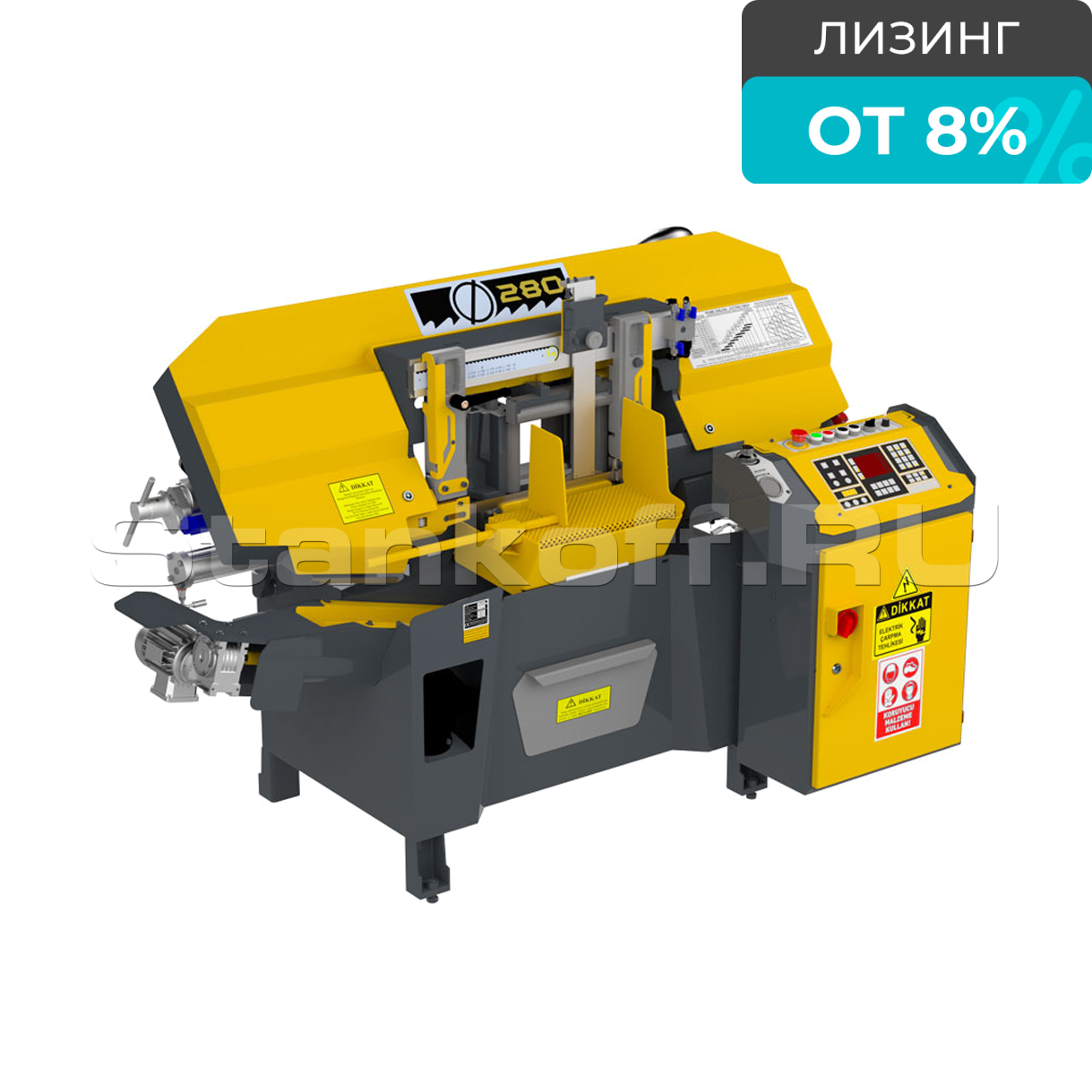

Автоматический ленточнопильный станок KME GK 280
| Длина | 2000 мм |
| Ширина | 1170 мм |
| Высота | 1270 мм |
| Размеры ленточного полотна | 0,9 х 27 х 3660 мм |
| Резка трубы под 90° | 280 мм |
| Резка прямоугольного профиля под 90° | 270 x 270 мм |
| Привод подачи СОЖ | 0,12 кВт |
| Длина подачи | 6000 мм |
| Конвейер для удаления стружки | 0,18 кВт |
| Мощность | 1,5 кВт |
| Мощность гидравлического привода | 0,18 кВт |
| Объем бака гидравлики | 6,5 л |
| Высота стола | 725 мм |
| Резка пластины под 90° | 210 x 340 мм |
| Подача заготовки | 0,37 кВт |
| Объем бака СОЖ | 27 л |
Конструктив
Описание:
Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна.
Область применения:
Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.
Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.
Преимущества:
- Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм
- Высокое качество поверхности реза
- Малая ширина пропила (до 1,5 мм) экономит расход металла
- Возможность резки пакетов заготовок
- Все виды заготовок: сплошные заготовки, сортовой прокат, трубы
Получаемые изделия
Конструктивные особенности:
Станок оборудован PLC-контролером
Опускание пильной рамы консоль при резании;
Подъём консоли;
Открытие и закрытие основных и подающих тисков;
Подачу заготовки в зону резания;
Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке;
Точность длины реза ± 0,2 мм;
Автоматический останов станка при обрыве ленточного полотна;
Контроль открытых частей станка (при открытых элементах запуск станка невозможен).
Автоматические подающие тиски
Манометр
Система подачи СОЖ в зону резания
Щеточная система очистки
Конвейер для сбора стружки
Голосовое сопровождение процесса реза
Дополнительная комплектация:
Гидравлический прижим для пакетной резки
Лазерный указатель линии реза.
Стандартная комплектация
Комплект инструментов для обслуживания станка
Ленточнопильное полотно
Рольганг 1 м.
Характеристики
| Длина | 2000 мм |
| Ширина | 1170 мм |
| Высота | 1270 мм |
| Размеры ленточного полотна | 0,9 х 27 х 3660 мм |
| Резка трубы под 90° | 280 мм |
| Резка прямоугольного профиля под 90° | 270 x 270 мм |
| Привод подачи СОЖ | 0,12 кВт |
| Длина подачи | 6000 мм |
| Конвейер для удаления стружки | 0,18 кВт |
| Мощность | 1,5 кВт |
| Мощность гидравлического привода | 0,18 кВт |
| Объем бака гидравлики | 6,5 л |
| Высота стола | 725 мм |
| Резка пластины под 90° | 210 x 340 мм |
| Подача заготовки | 0,37 кВт |
| Объем бака СОЖ | 27 л |
