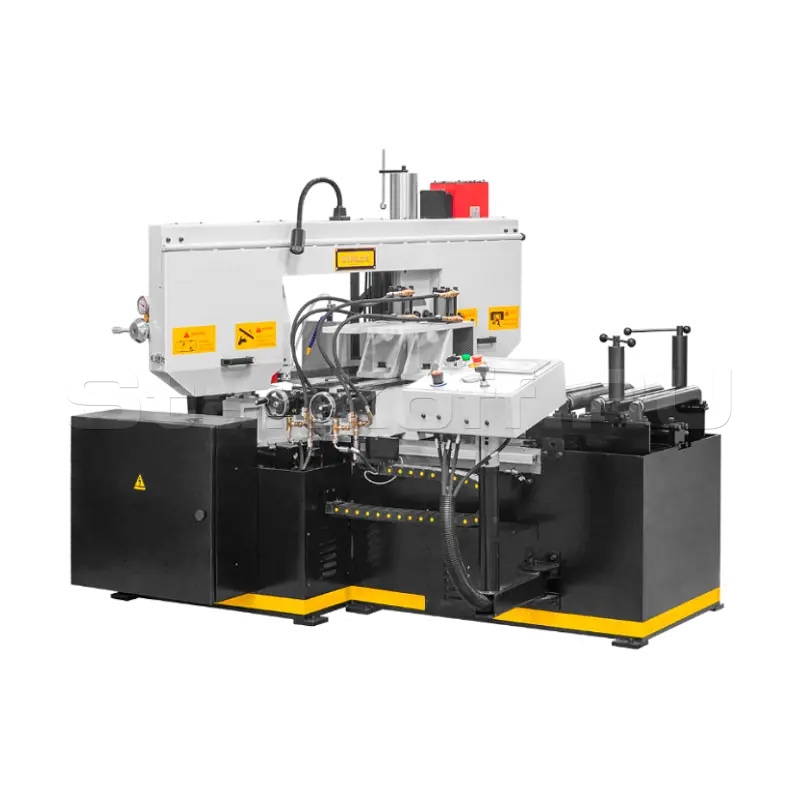

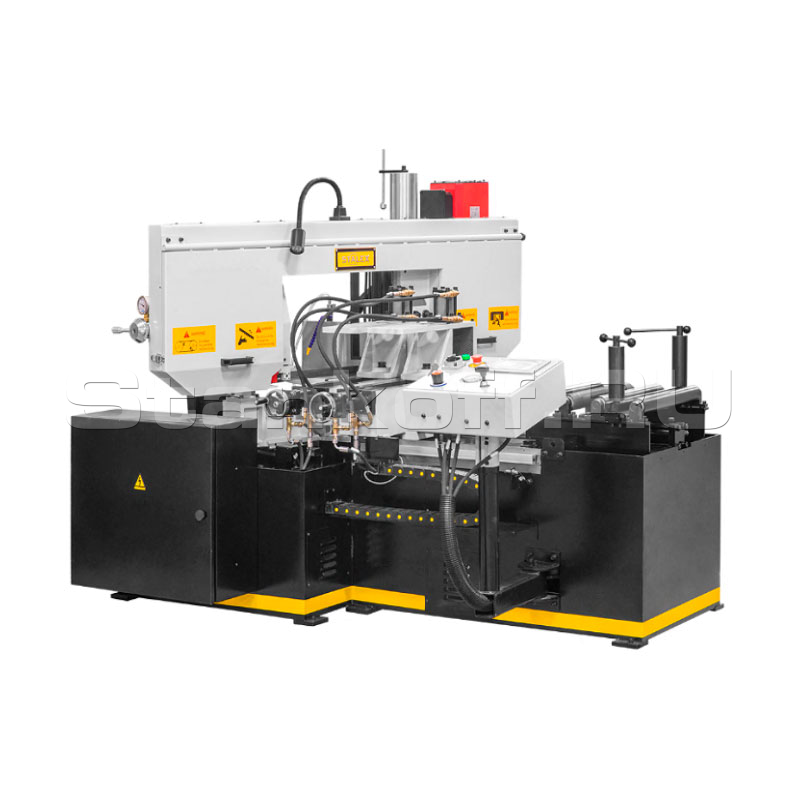

Автоматический ленточнопильный колонный станок Stalex BS-415GА
Краткие характеристики
Артикул
BS-415GА
| Вращение пилы (на угол кратный 1°), град | 90°; 15°; 30°; 45° | ||
| Привод | зубчатый | ||
| Скорость резания, м/мин | 0-55 | ||
| Рабочая зона | +90° | +45° | |
| Сечение (круг), мм | 415 | 335 | |
| Сечение (прямоугольник), мм | 500х415 | 265х415 | |
| Макс. размер пиления заготовок методом пакетной резки, мм | 500х220 | 265х220 | |
| Скорость подачи заготовки, мм/с | 0-40 | ||
| Макс. единичный ход подающих гидравлических тисков, мм | 500 | ||
| Точность реза при отклонении по перпендикуляру (на Ø 100 мм сплошного сечения), мм | 0,3/100 | ||
| Точность подачи заготовки (на длину 100 мм), мм | 0,5 | ||
| Габариты ленточного полотна, мм | 34х1,1х4555 | ||
| Рабочая высота стола (от пола до основания тисков), мм | 820 | ||
| Объём гидравлического бака, л | 55 | ||
| Объём бака СОЖ, л | 16 | ||
|
Автоматический конвейер для сбора стружки
|
+ | ||
| Индикатор натяжения полотна | + | ||
| Лампа дополнительного освещения | + | ||
| Прижимы гидравлические для пакетной резки – на стационарные и подающие тиски | + | ||
| Мощность главного двигателя, кВт | 3 (3-х фазный, серводвигатель) | ||
| Мощность гидравлической станции, кВт | 0,75 | ||
| Мощность системы СОЖ, кВт | 0,045 | ||
| Размер упаковки (ДxШxВ), мм | 2250х2350х1750 | ||
| Размер упаковки стола подачи | Упакован вместе со станком | ||
| Общие габариты станка установленного в рабочее положение (ДxШxВ), мм | 2300x2230x1730 | ||
| Макс. рабочее пространство станка (ДxШxВ), мм | 2500х2600х2150 | ||
| Масса нетто/брутто, кг | 2780/3000 | ||
Модели серии
Все товары
Конструктив
Автоматический ленточнопильный станок Stalex BS-415GА колонного типа, предназначен для пиления труб максимальным диаметром 415 мм и прямоугольной профильной заготовки 500x415 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°. Ленточнопильный станок оборудован двумя вертикальными колоннами:
- Основная колонна – большего диаметра, по которой вертикально движется пильная рама;
- Направляющая колонна – задаёт устойчивое направление рамы, как во время работы, так и на холостом ходу.
Основные элементы
- Углы резки заготовок: Возможны углы 90°, 15°, 30° и 45°;
- Поворот рамы: Регулируется с шагом 1°, управляется через ЧПУ и отображается на дисплее. Рама поворачивается благодаря прочному механизму поворота;
- Гидравлическое управление рамой: Автоматический подъем и опускание рамы выполняется гидравликой;
- Длина подачи: Контролируется ЧПУ с использованием линейных направляющих для точного перемещения;
- ЧПУ на основе PLC контроллера: Спроектирован для промышленной эксплуатации, с развитой системой ввода сигналов от датчиков и вывода на механизмы;
- Сенсорный дисплей: Упрощает настройку и контроль работы станка;
- Трехфазный двигатель: Обеспечивает основное управление станком;
- Серводвигатель: Обеспечивает плавное регулирование скорости полотна от 0 до 60 м/мин;
- Предохранительные концевики: Устанавливаются на кожухе маховика и системе натяжения, отключая станок при обрыве полотна для защиты от поломок;
- Точная регулировка полотна: Использует конические подшипники и твердосплавные пластины для стабильного вращения в вертикальной плоскости;
- Термозащита электродвигателя: Защищает двигатель от перегрева;
- Система смазки и охлаждения: Охлаждает полотно во время работы;
- Гидравлические тиски: Обеспечивают быстрый зажим заготовок;
- Максимальный ход подачи: Единичный ход гидравлических тисков составляет 500 мм;
- Механическое натяжение полотна: Обеспечивает стабильное натяжение для точной резки;
- Шнековый конвейер: Автоматически собирает стружку во время резки;
- Подсветка зоны резки: Обеспечивает хорошую видимость во время работы;
- Гидравлическая регулировка усилия резания: Позволяет настраивать силу для оптимального качества резки;
- Автоматический подъем рамы: Выполняется по завершении резки;
- Прижимы для пакетной резки: Устанавливаются на стационарные и подающие тиски, что позволяет обрабатывать пакеты заготовок.
Особенности
Угол пиления заготовок 90°; 15°; 30°; 45°.
Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

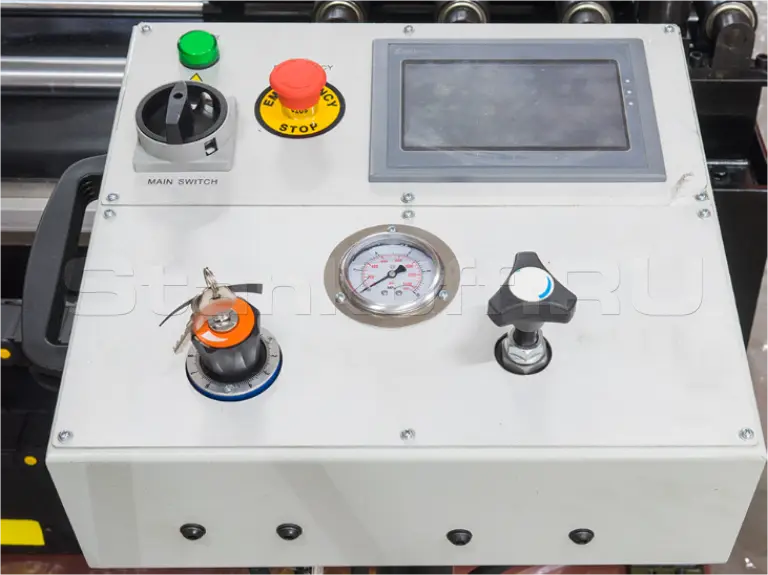

Панель управлени
Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.

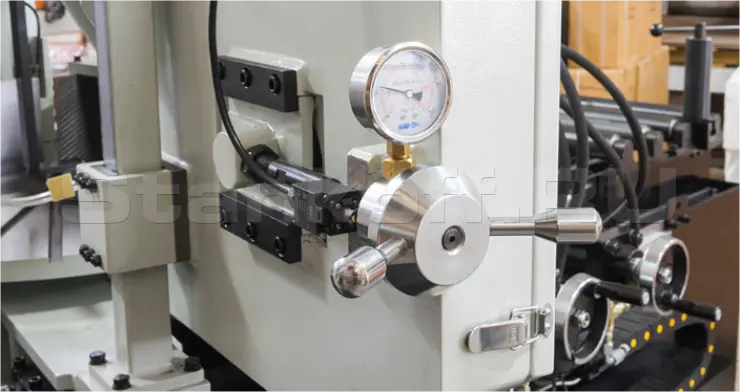

Механическое натяжение полотна
Датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет. Индикатор натяжения полотна.

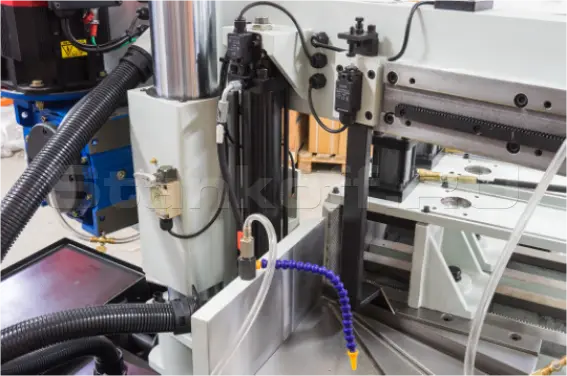

Предохранительные концевики
Расположены на кожухе маховика.

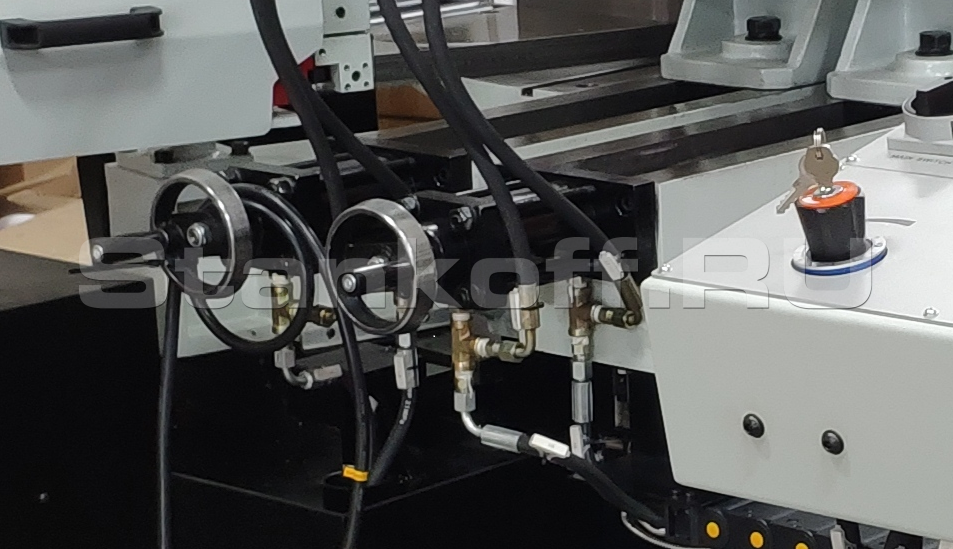

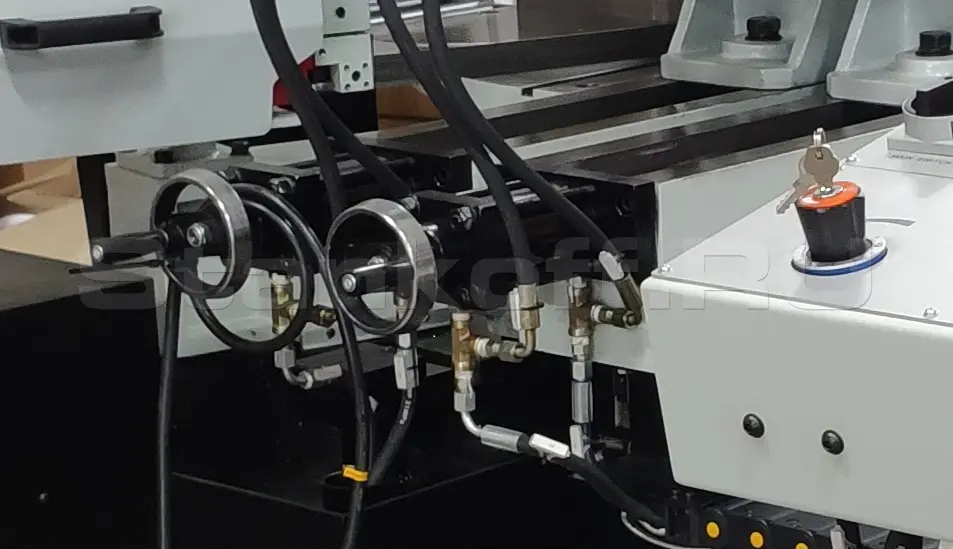

Гидравлические тиски
Тиски гидравлические с возможностью быстрого зажима заготовок.

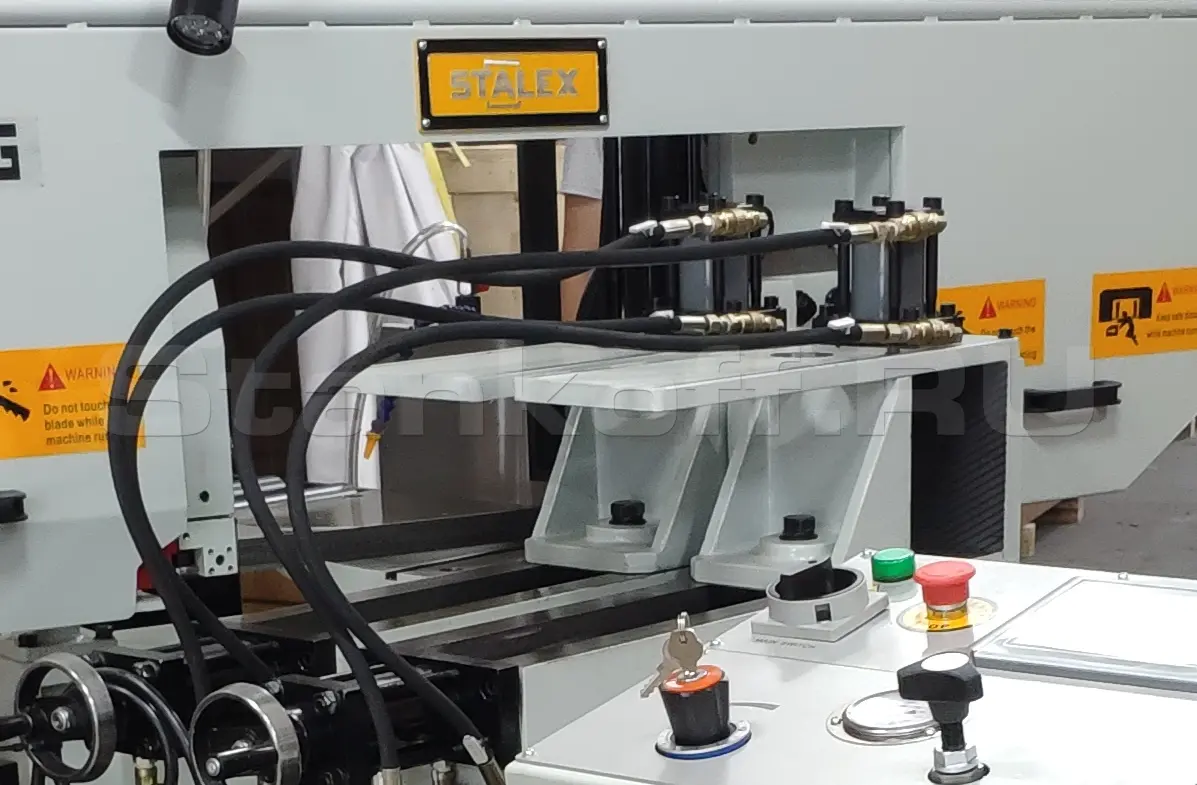

Прижимы
Прижимы для пакетной резки – на стационарные и подающие тиски.

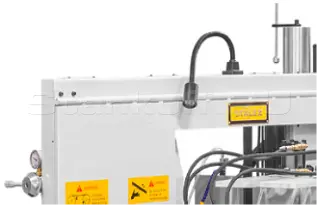

Лампа дополнительного освещения
Предназначена для организации дополнительной подсветки рабочей зоны станка.

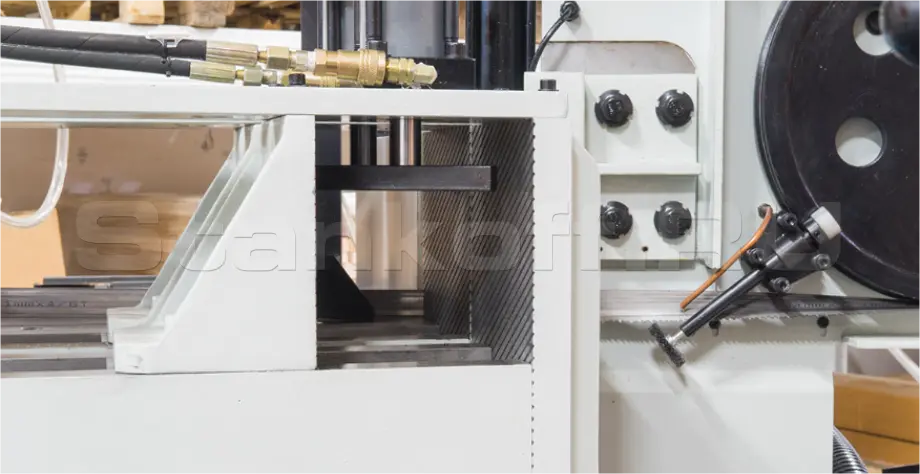

Подвод заготовки

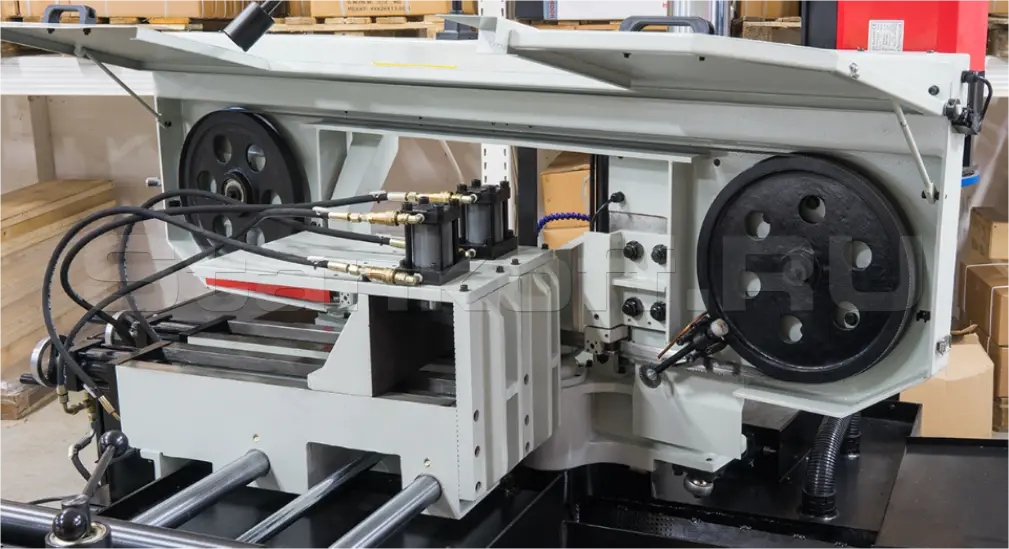

Сторона подвода заготовки в зону резания и поднятый кожух рамы станка.
Дисковая щётка

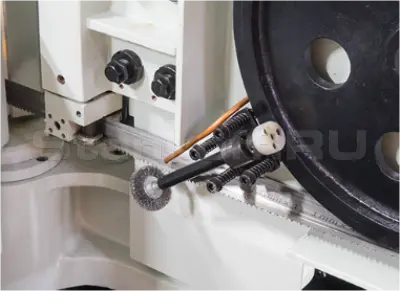

Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка).
Поворотный механизм
90°; 15°; 30°; 45° на угол кратный 1°, поворот рамы происходит от ЧПУ станка.

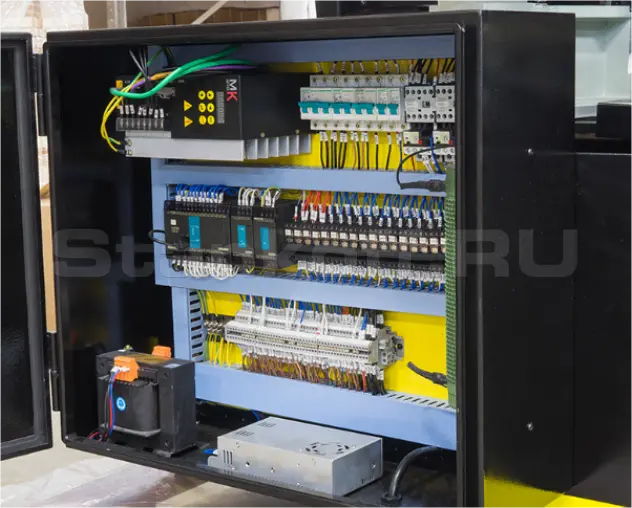

Электрошкаф.
Специализированный защитный корпус, предназначенный для размещения и защиты электрооборудования, управляющих элементов, кабелей и других электронных компонентов, обеспечивающих работу станка.

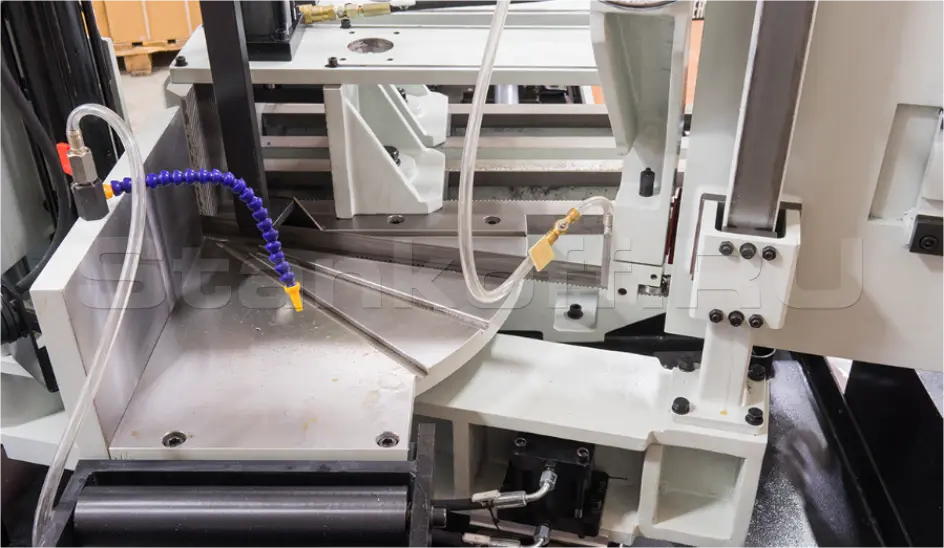

Основание тисков в зоне резания

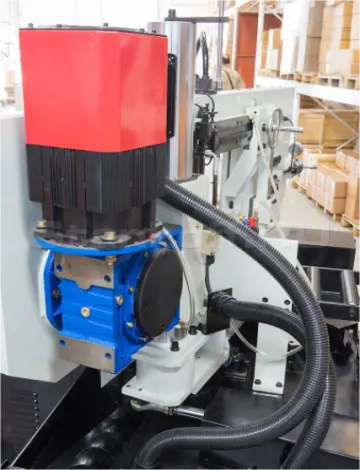

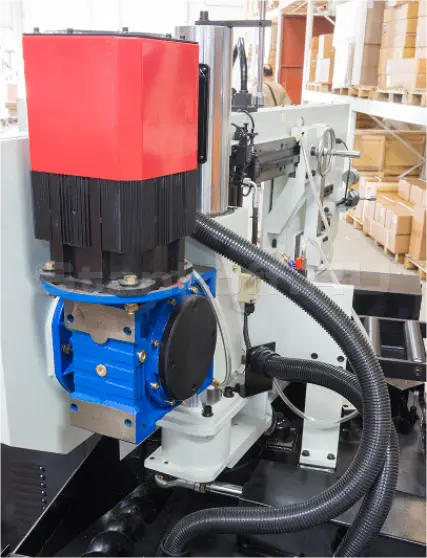

Зубчатый привод

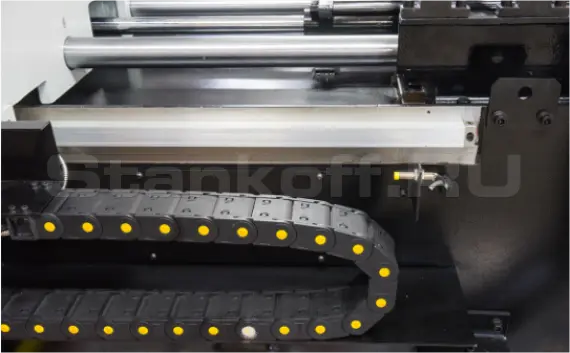

Механизмы движения для тисков подачи заготовки.

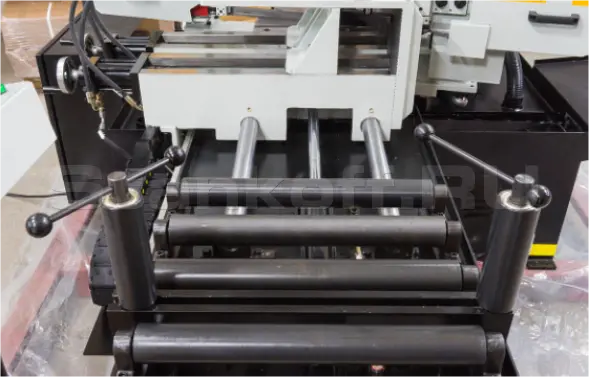

Стол подачи заготовки
Датчики на подъём и опускание рамы

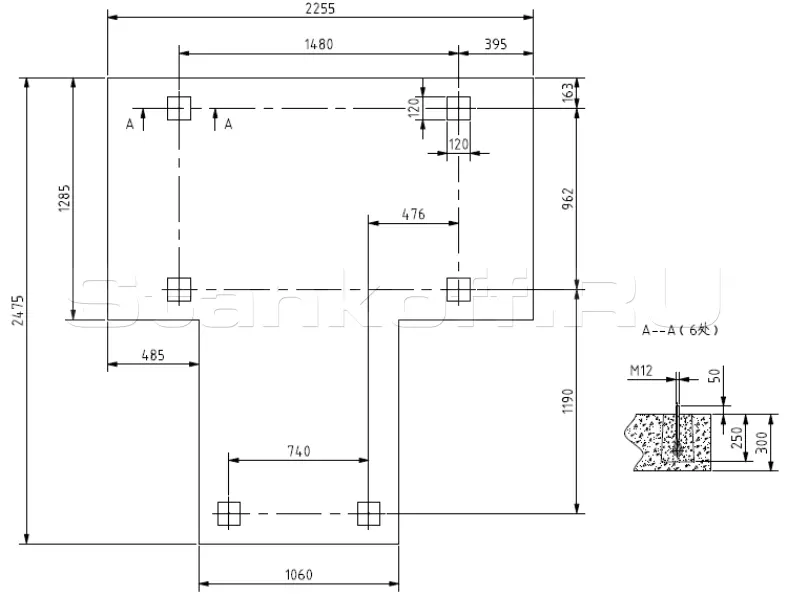

Схема фундамента станка
Класс вязкости гидравлического масла
| Класс вязкости | Кинематическая вязкость при 40 °C, мм²/с |
| Маловязкие масла | |
| 5 | 4,14-5,06 |
| 7 | 6,12-7,48 |
| 10 | 9,00-11,00 |
| 15 | 13,50-16,50 |
| Средневязкие масла | |
| 22 | 19,80-24,20 |
| 32 | 28,80-35,20 |
| Вязкие масла | |
| 46 | 41,40-50,60 |
| 68 | 61,20-74,80 |
| 100 | 90,00-110,00 |
| 150 | 135,00-165,00 |
Характеристики
| Вращение пилы (на угол кратный 1°), град | 90°; 15°; 30°; 45° | ||
| Привод | зубчатый | ||
| Скорость резания, м/мин | 0-55 | ||
| Рабочая зона | +90° | +45° | |
| Сечение (круг), мм | 415 | 335 | |
| Сечение (прямоугольник), мм | 500х415 | 265х415 | |
| Макс. размер пиления заготовок методом пакетной резки, мм | 500х220 | 265х220 | |
| Скорость подачи заготовки, мм/с | 0-40 | ||
| Макс. единичный ход подающих гидравлических тисков, мм | 500 | ||
| Точность реза при отклонении по перпендикуляру (на Ø 100 мм сплошного сечения), мм | 0,3/100 | ||
| Точность подачи заготовки (на длину 100 мм), мм | 0,5 | ||
| Габариты ленточного полотна, мм | 34х1,1х4555 | ||
| Рабочая высота стола (от пола до основания тисков), мм | 820 | ||
| Объём гидравлического бака, л | 55 | ||
| Объём бака СОЖ, л | 16 | ||
|
Автоматический конвейер для сбора стружки
|
+ | ||
| Индикатор натяжения полотна | + | ||
| Лампа дополнительного освещения | + | ||
| Прижимы гидравлические для пакетной резки – на стационарные и подающие тиски | + | ||
| Мощность главного двигателя, кВт | 3 (3-х фазный, серводвигатель) | ||
| Мощность гидравлической станции, кВт | 0,75 | ||
| Мощность системы СОЖ, кВт | 0,045 | ||
| Размер упаковки (ДxШxВ), мм | 2250х2350х1750 | ||
| Размер упаковки стола подачи | Упакован вместе со станком | ||
| Общие габариты станка установленного в рабочее положение (ДxШxВ), мм | 2300x2230x1730 | ||
| Макс. рабочее пространство станка (ДxШxВ), мм | 2500х2600х2150 | ||
| Масса нетто/брутто, кг | 2780/3000 | ||
