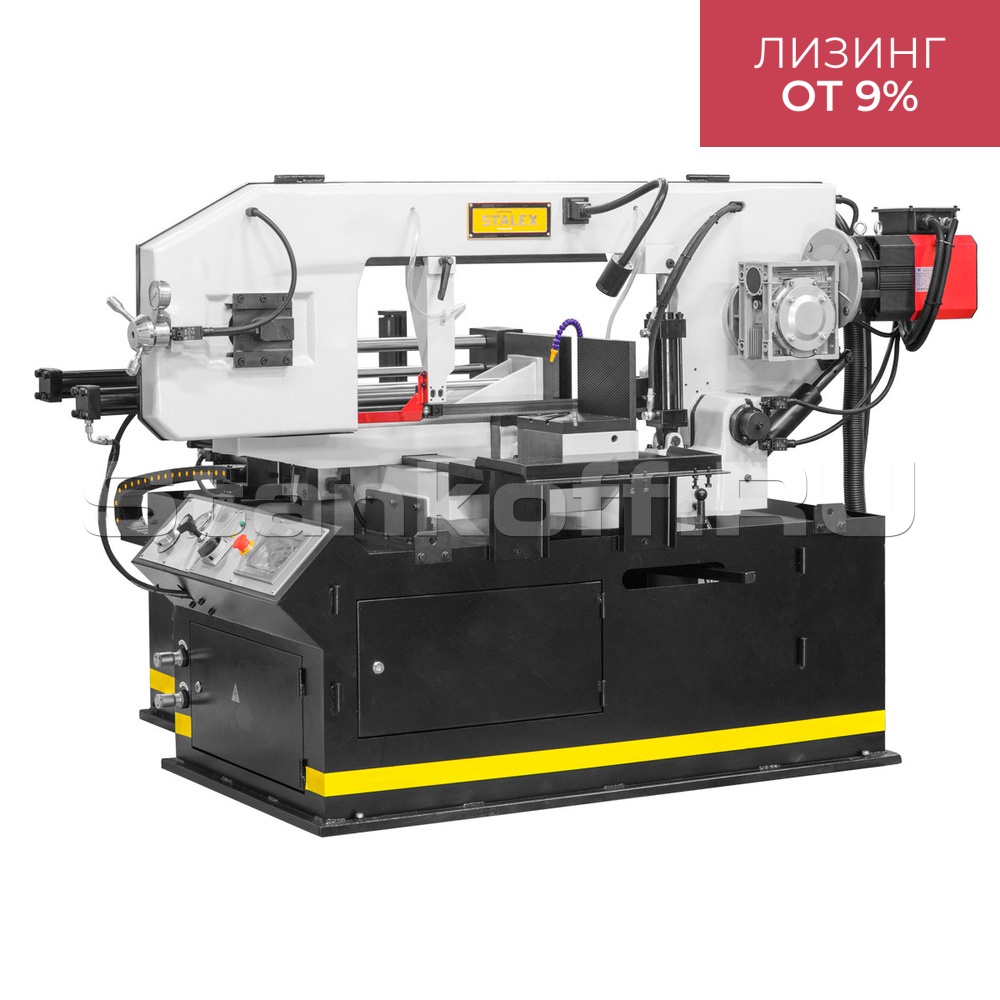

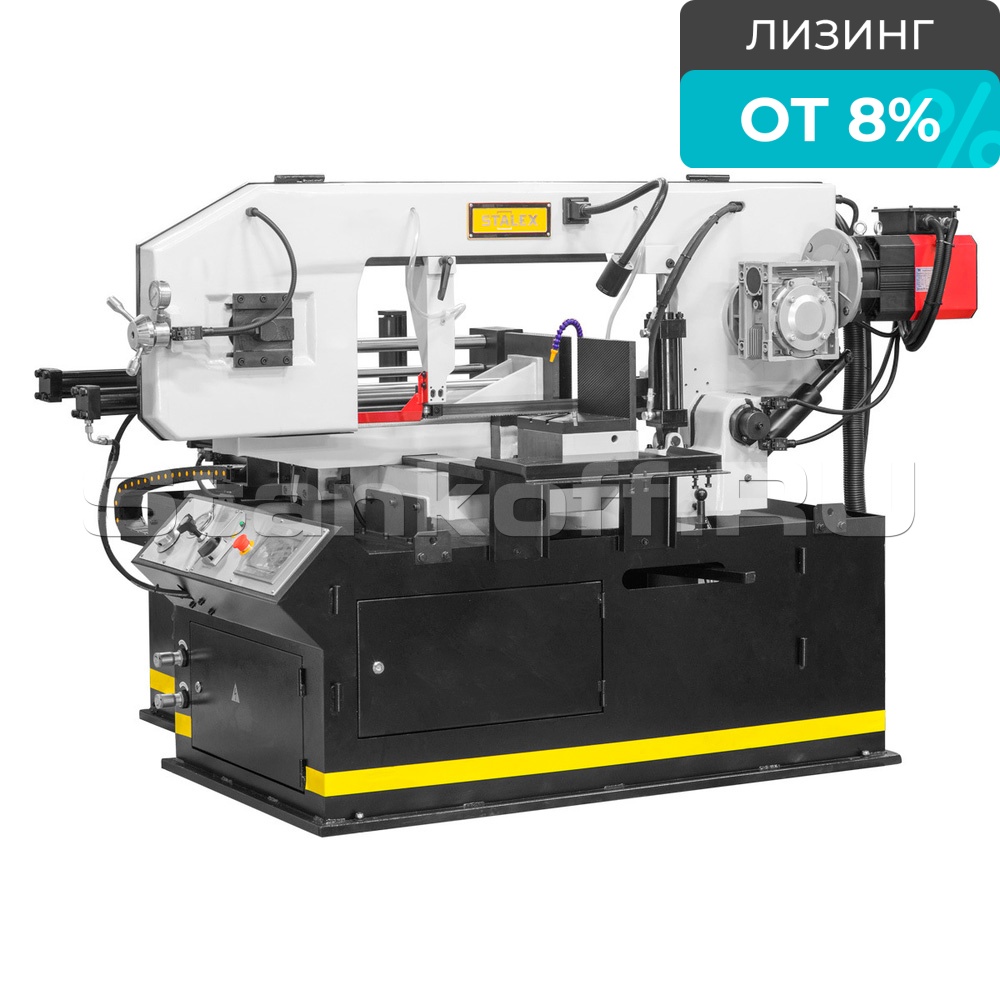

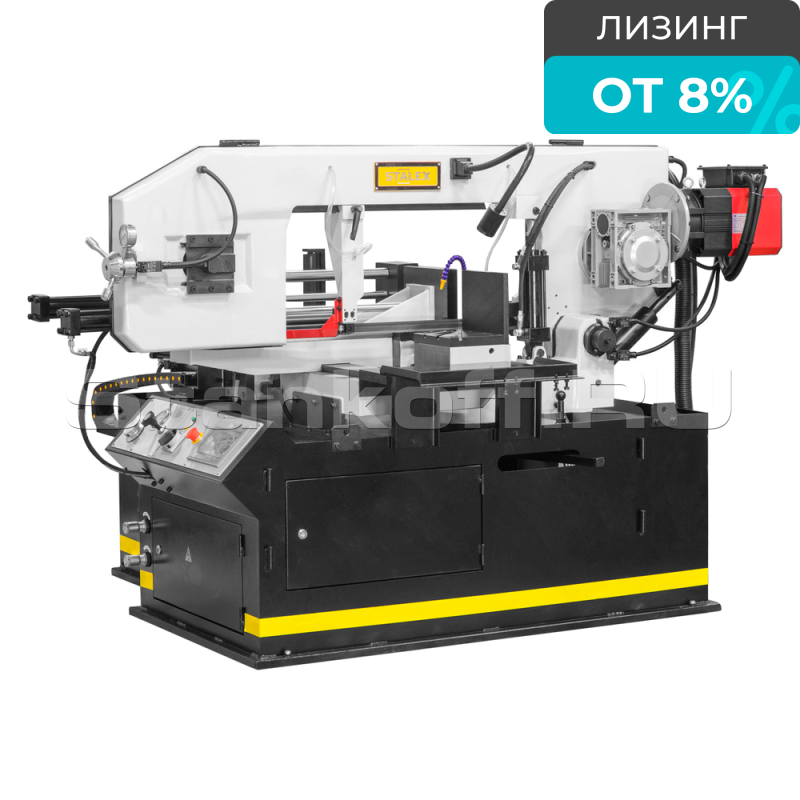

Автоматический ленточнопильный станок BS-460GB/BC

Name: Автоматический ленточнопильный станок BS-460GB/BC
Brand: Stalex
Availability: InStock
Rating: 5 (1 reviews)

В наличии

/ 3

Сравнить Вопросы

Stalex (Китай)

Краткие характеристики

Артикул BS-460GB/BC

Вращение пилы , град	0-60
Привод	зубчатый (червячная передача)
Скорость резания, м/мин	15-90
Рабочая зона	+90°	+45°	+60°
Сечение (круг), мм	330	305	205
Сечение (прямоугольник), мм	460х250	305х250	205х250
Макс. размер пиления заготовок методом пакетной резки, мм	460х160	305х160	205х160
Скорость подачи заготовки, мм/с	0-50
Макс. единичный ход подающих гидравлических тисков, мм	500
Точность реза при отклонении по перпендикуляру (на Ø 100 мм сплошного сечения), мм	0,3/100
Точность подачи заготовки (на длину 100 мм), мм	0,5
Габариты ленточного полотна, мм	34х1,1х3960
Рабочая высота стола (от пола до основания тисков), мм	850
Объём гидравлического бака, л	32
Объём бака СОЖ, л	18
Система смазки и охлаждения полотна	+
Индикатор натяжения полотна	+
Лампа дополнительного освещения	+
Мощность главного двигателя (термозащита перегрузки двигателя), кВт	1,5/2,2 (3-х фазный)
Размер упаковки (ДxШxВ), мм	2500х2300х1630
Отдельный размер стола подачи, мм	3000х460х850
Размер упаковки стола подачи	Упакован вместе со станком
Общие габариты станка установленного в рабочее положение (ДxШxВ), мм	6470x2260x1450
Масса нетто/брутто, кг	1520/1655

Все характеристики

Модели серии

Все товары

BS-5040

BS-415GА

BS-460GBA

BS-500GА

BS-600GА

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Автоматический ленточнопильный станок BS-460GB/BC предназначен для резки труб диаметром до 330 мм и прямоугольных профильных заготовок размером 460x250 мм под углом 90°. Станок работает в двух режимах: ручном, где каждая операция выполняется вручную, и автоматическом, где весь цикл (зажим, подвод, запуск пилы, опускание рамы, остановка пилы, подъем рамы и отжим тисков) выполняется автоматически. В автоматическом режиме оператору достаточно подать заготовки, настроить концевой ограничитель на нужную длину и запустить цикл нажатием кнопки «Пуск».
На станке используются биметаллические пилы марок М42 и М51 размером 34x1,1x3960 мм. Пилы с более твёрдыми зубьями М51 предназначены для резки заготовок из нержавеющей стали. Для качественного реза, продления срока службы пилы и защиты станка необходимо использовать смазочно-охлаждающие жидкости (СОЖ).

Стандартная комплектация

Ленточнопильный станок;
Ленточнопильное полотно, установленное на станке;
Сенсорный экран панели управления;
Гидравлические зажимные тиски;
Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером;
Гидроцилиндр подъёма пильной рамы
Регулировка подачи пильной рамы;
Лампа дополнительного освещения;
Механическое натяжение полотна;
Индикатор натяжения полотна (тензометр);
Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин;
Система охлаждения режущего инструмента и заготовки;
Трехметровый подающий платформа (рольганг) – 1шт;
Трехметровая принимающая платформа (рольганг) – 1шт;
Механическое ограждение (эффективная защита оператора).

Основные элементы

Угол пиления заготовок 90°; 15°; 30°; 45°; 60°;
Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма;
Опускание и подъем рамы осуществляется за счет гидравлики автоматически;
Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи;
ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы);
Макс. единичный ход подающих гидравлических тисков – 500мм;
Станок управляется трёхфазным двигателем;
Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин;
Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена;
Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
Термозащита электродвигателя;
Высота от пола до основания тисков – 850мм;
Система смазки и охлаждения полотна;
Гидравлическая система регулирования усилия резания;
Автоматическое подъём рамы при завершении резки;
Прижим пакетной резки (гидравлический).

Особенности

Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.

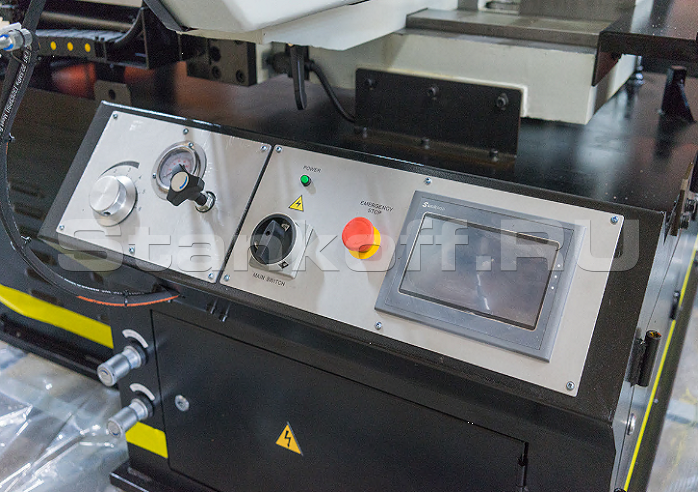

Панель управления

Встроена в тумбу станка. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.

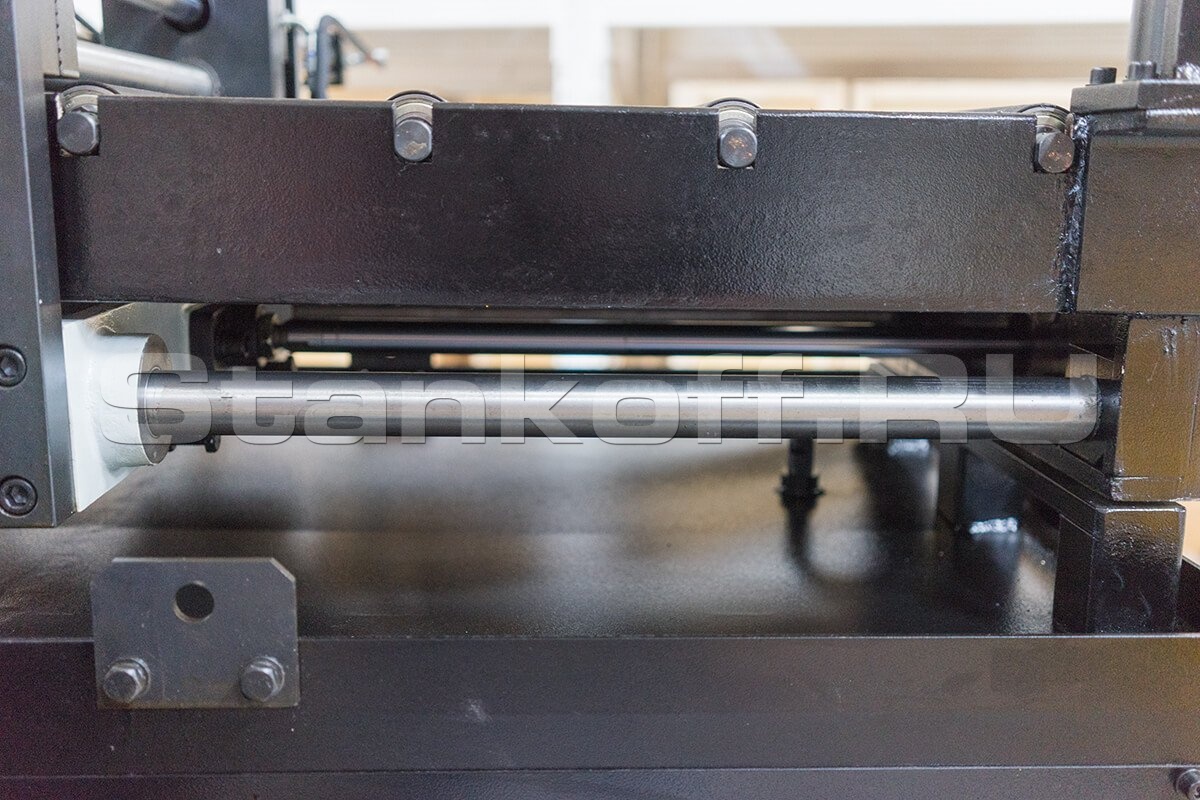

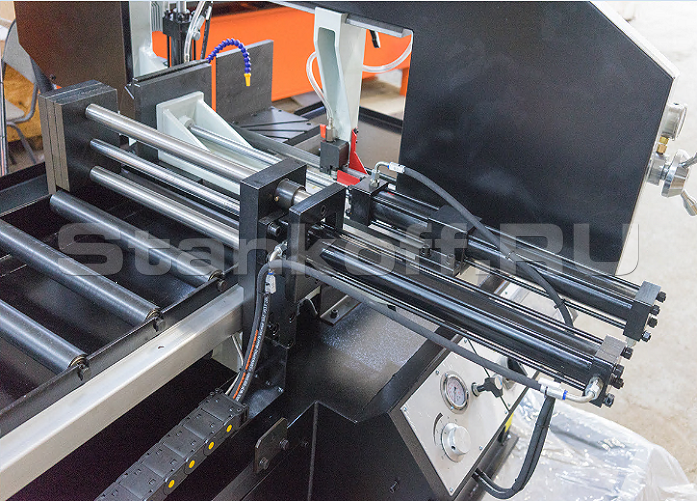

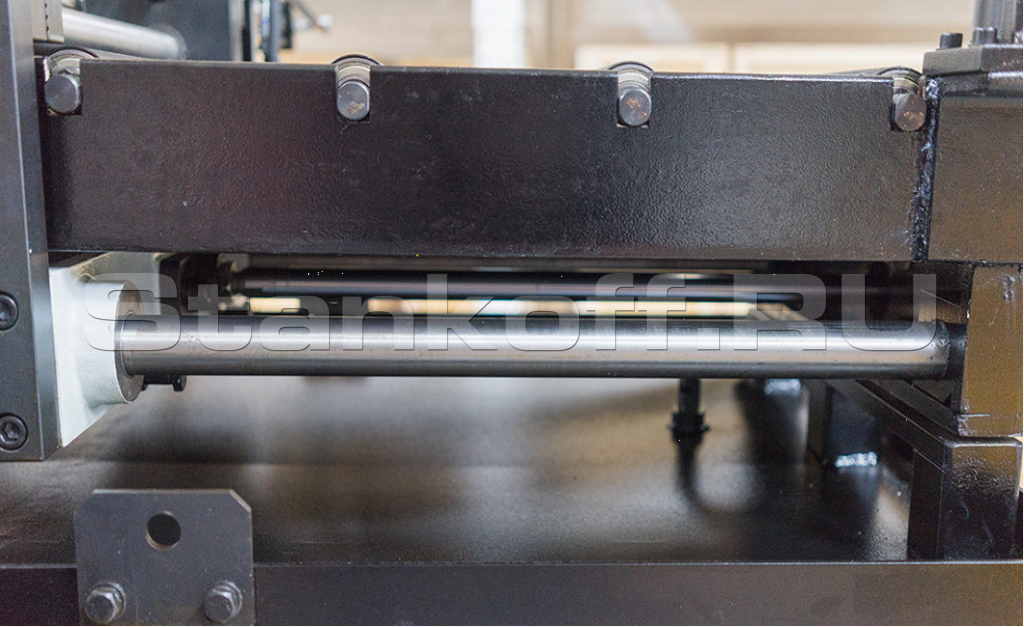

Линейные направляющие

Движение происходит по линейным направляющим гарантирующим точность подачи.

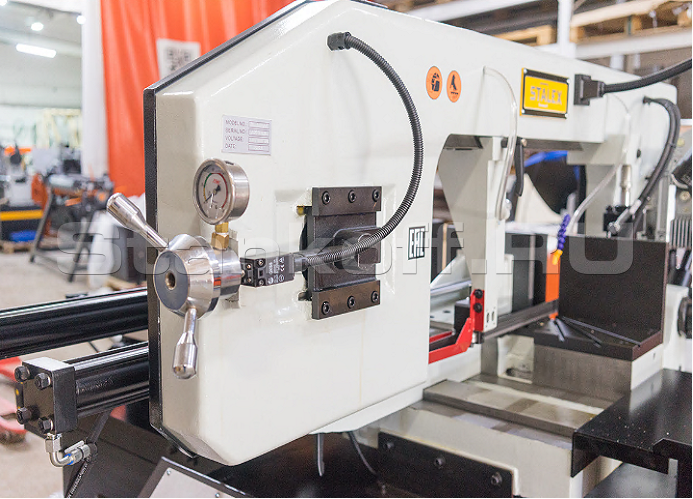

Механическое натяжение полотна

Концевик контроля натяжения полотна, оберегающий станок от поломок в случае если лента повреждена. Индикатор натяжения полотна.

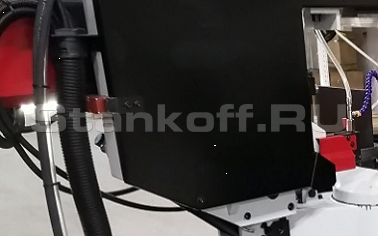

Предохранительные концевики

Расположены на кожухе маховика.

Тиски гидравлические

Стационарные и подающие.

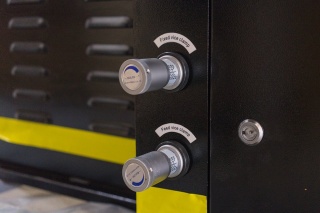

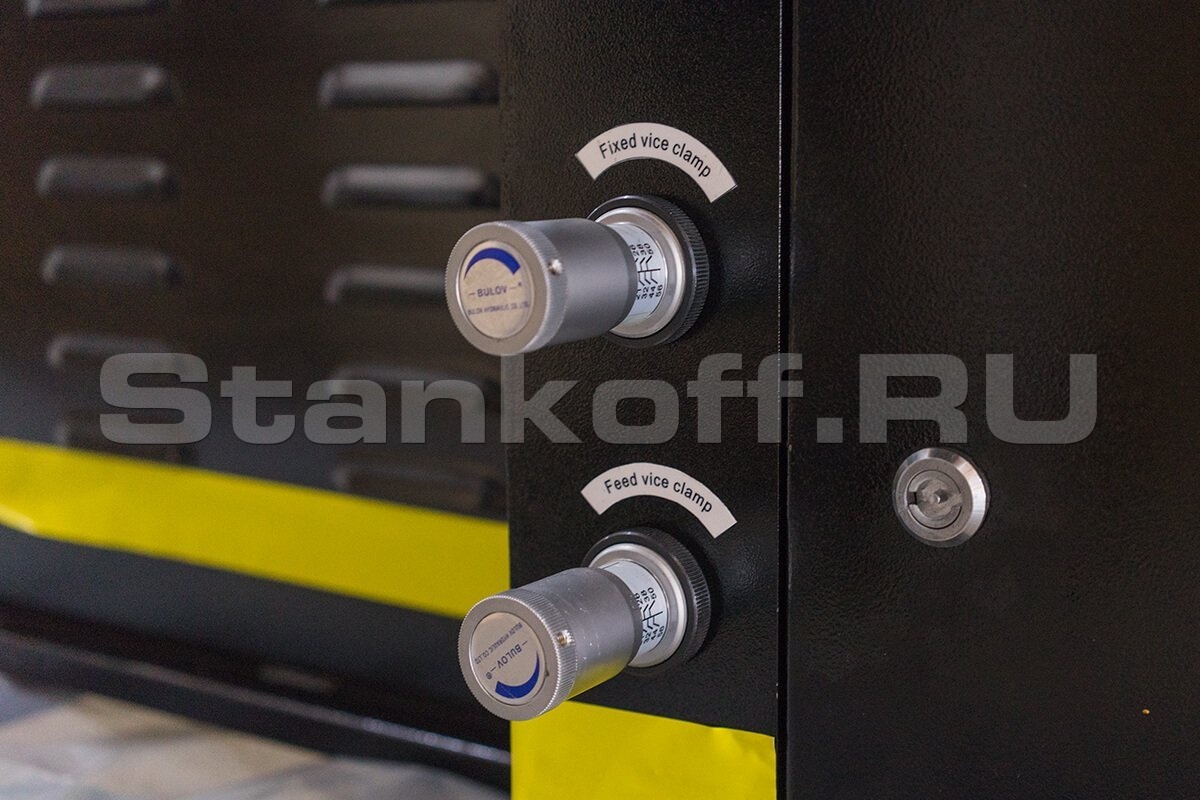

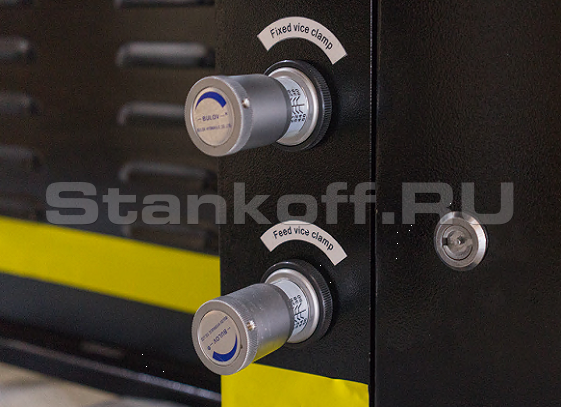

Регулировка усилия зажима

Fixed vice clamp – регулировка усилия зажима стационарных тисков.
Feed vice clamp - регулировка усилия зажима подающих тисков.

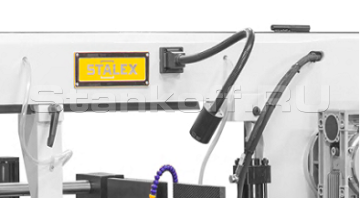

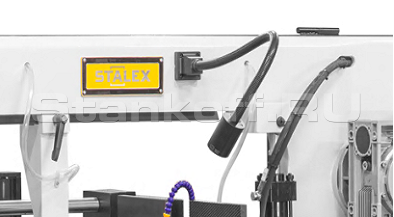

Лампа дополнительного освещения

Сторона подвода заготовки в зону резания. Стол подачи заготовки.

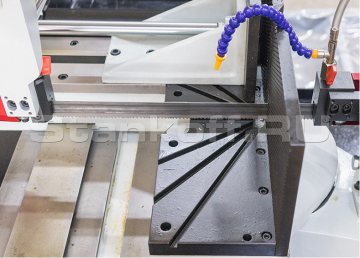

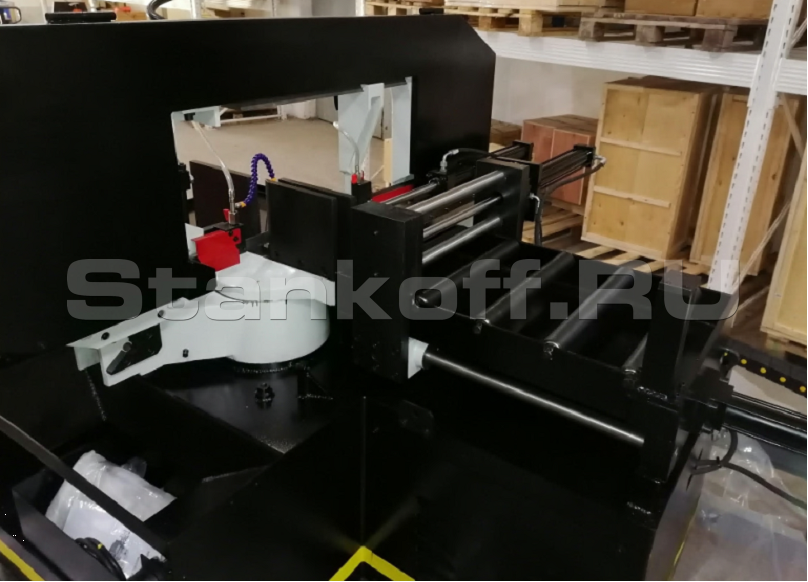

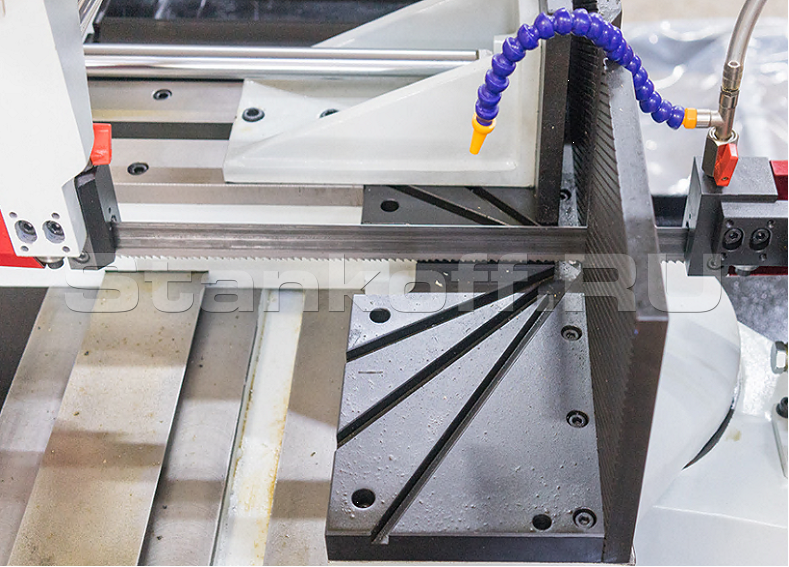

Основание тисков в зоне резания

Твёрдосплавные пластины в блоках натяжения полотна.

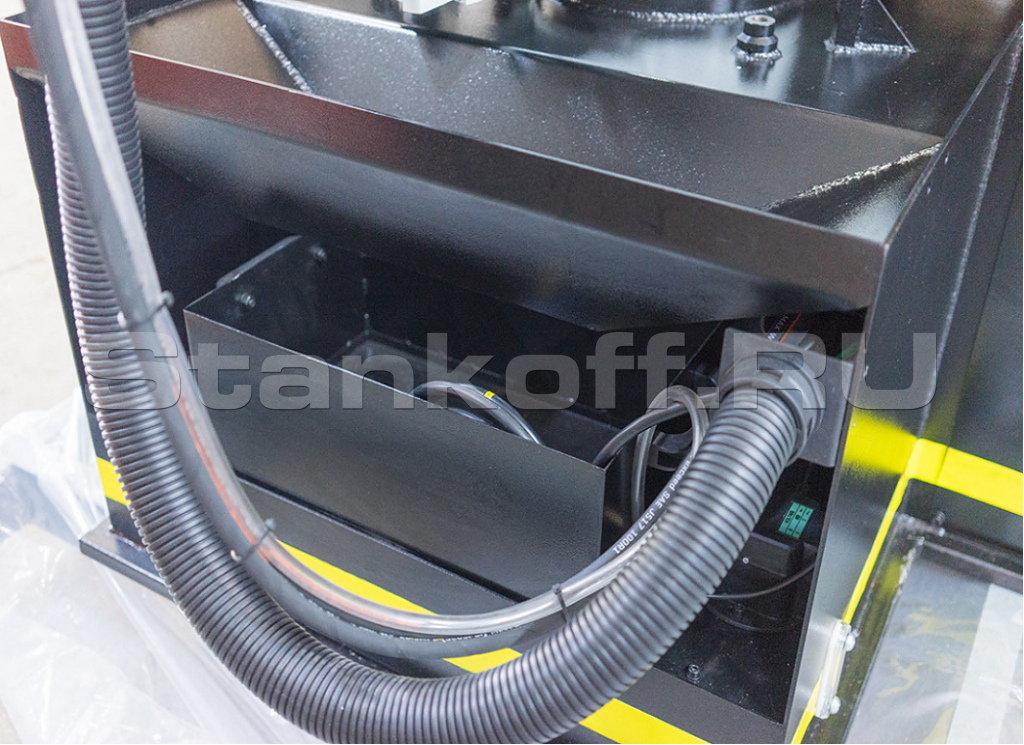

Бак для стружки и слива СОЖ

В тумбе станка размещён бак для стружки и слива СОЖ.

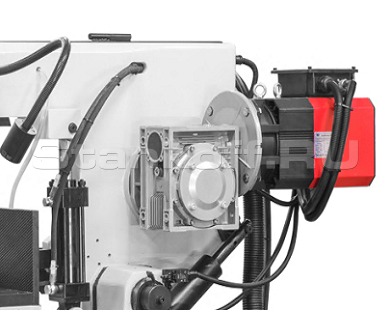

Зубчатый привод

Передача крутящего момента без потери мощности на макс. режимах. Серводвигатель (высокая скорость вращения, отличная вентиляция, меньше шума и вибраций в отличии от обычных трехфазных двигателей).

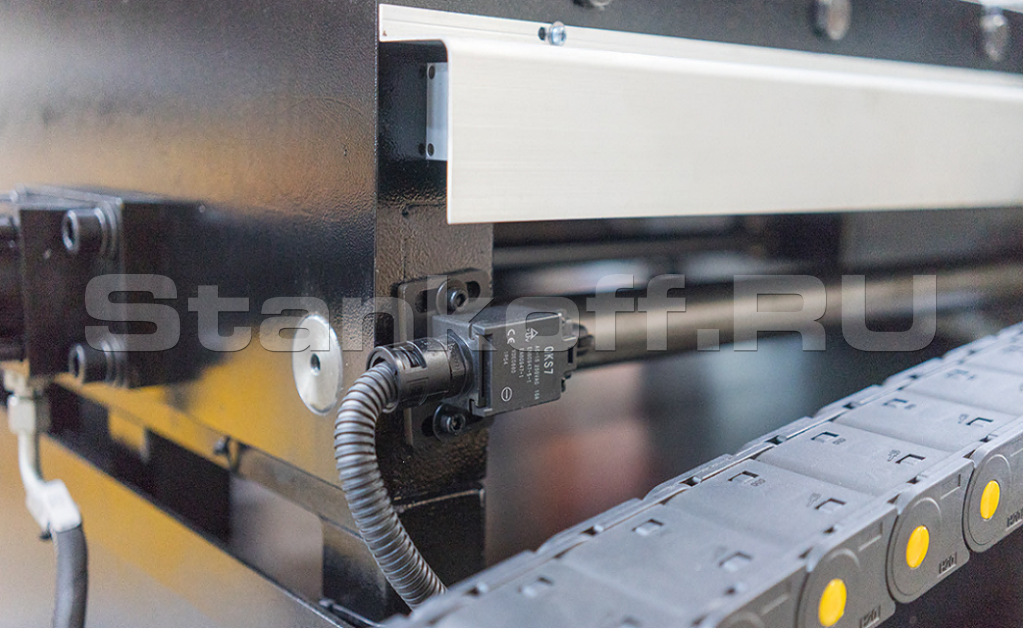

Датчик остановки подвижных тисков

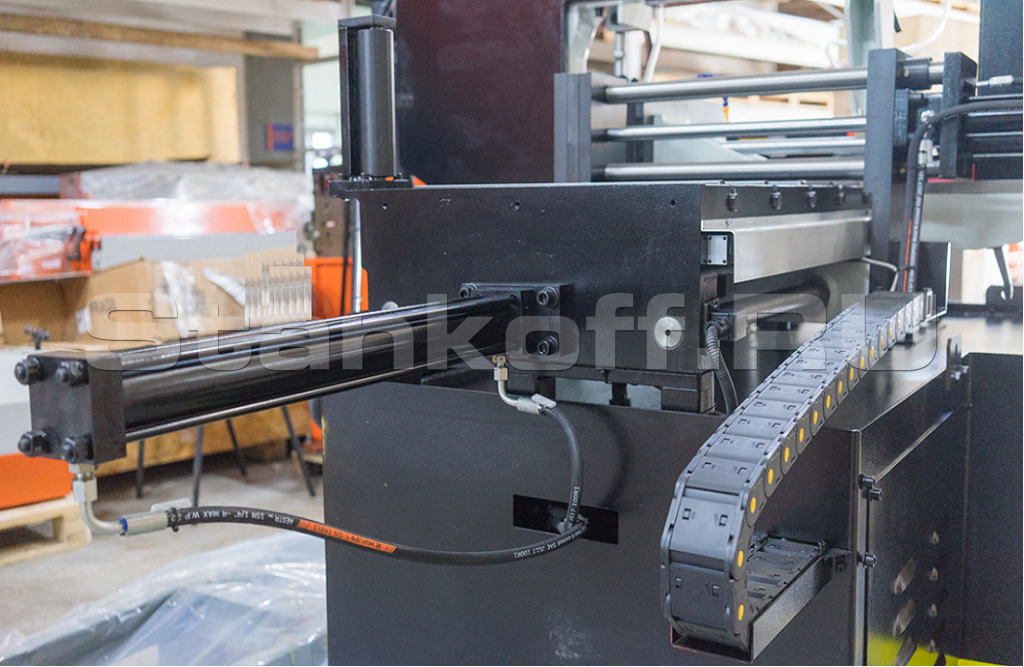

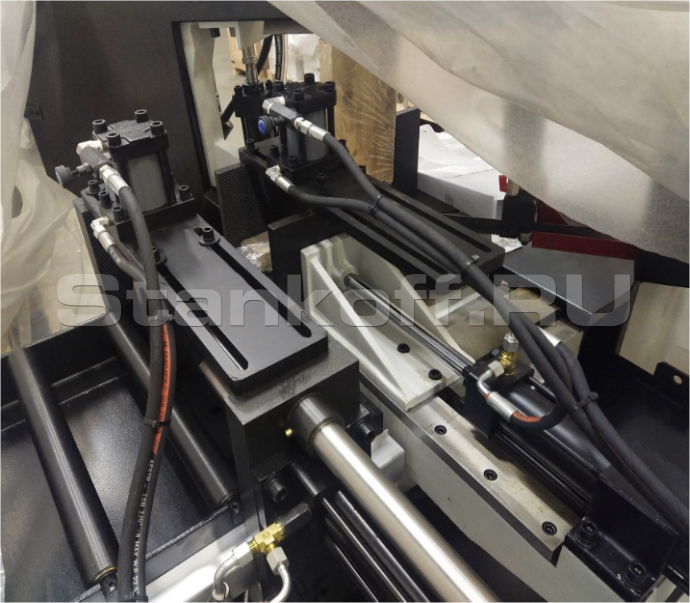

Механизмы движения для тисков подачи заготовки

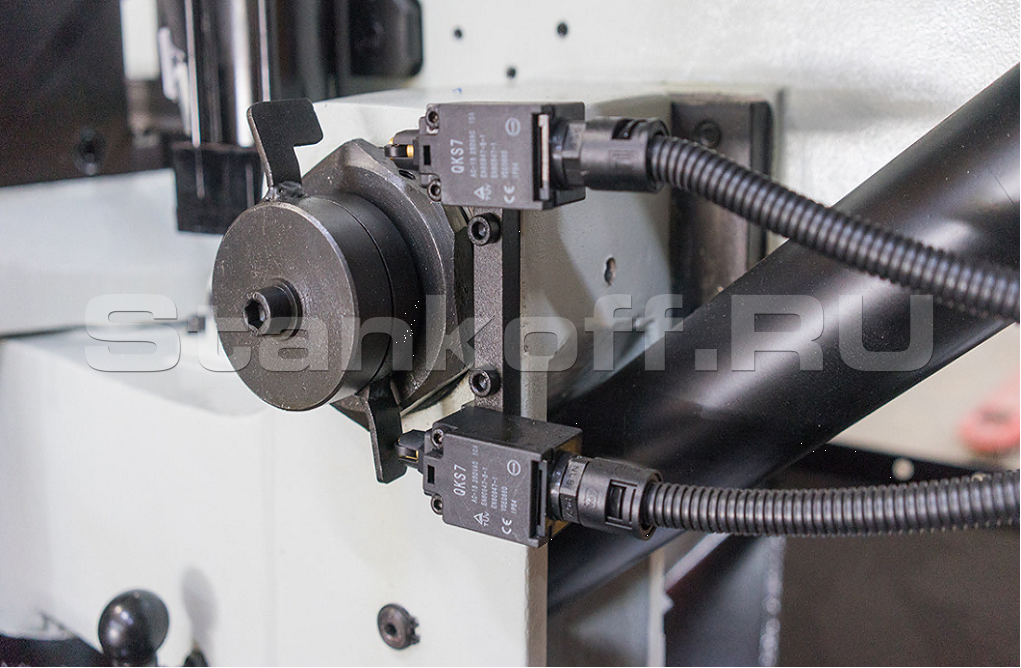

Датчики на подъём и опускание рамы

Резка заготовок пакетом

Прижим пакетной резки (гидравлический) укомплектован в стандартной комплектации на модели BS-460GB/BC.

Характеристики

Вращение пилы , град	0-60
Привод	зубчатый (червячная передача)
Скорость резания, м/мин	15-90
Рабочая зона	+90°	+45°	+60°
Сечение (круг), мм	330	305	205
Сечение (прямоугольник), мм	460х250	305х250	205х250
Макс. размер пиления заготовок методом пакетной резки, мм	460х160	305х160	205х160
Скорость подачи заготовки, мм/с	0-50
Макс. единичный ход подающих гидравлических тисков, мм	500
Точность реза при отклонении по перпендикуляру (на Ø 100 мм сплошного сечения), мм	0,3/100
Точность подачи заготовки (на длину 100 мм), мм	0,5
Габариты ленточного полотна, мм	34х1,1х3960
Рабочая высота стола (от пола до основания тисков), мм	850
Объём гидравлического бака, л	32
Объём бака СОЖ, л	18
Система смазки и охлаждения полотна	+
Индикатор натяжения полотна	+
Лампа дополнительного освещения	+
Мощность главного двигателя (термозащита перегрузки двигателя), кВт	1,5/2,2 (3-х фазный)
Размер упаковки (ДxШxВ), мм	2500х2300х1630
Отдельный размер стола подачи, мм	3000х460х850
Размер упаковки стола подачи	Упакован вместе со станком
Общие габариты станка установленного в рабочее положение (ДxШxВ), мм	6470x2260x1450
Масса нетто/брутто, кг	1520/1655
