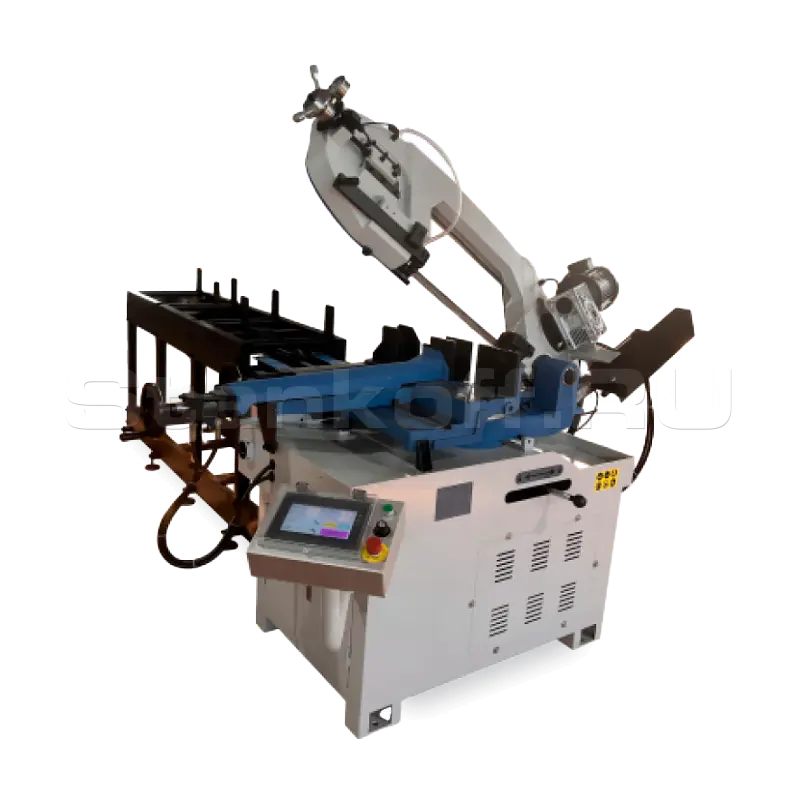

Ленточнопильный станок Stalex BSМ-270GA
Краткие характеристики
Артикул
BSМ-270GA
| Вращение пилы | от -45° до +60° | |||
| Привод | зубчатый | |||
| Скорость резания (инвентор), м/мин | 5-90 | |||
| Рабочая зона | -45° | 90° | +45° | +60° |
| Сечение (круг), мм | 210 | 270 | 240 | 160 |
| Сечение (квадрат), мм | 180 | 260 | 180 | 100 |
| Сечение (прямоугольник), мм | 180x180 | 220x370 | 160x240 | 160х100 |
| Подготовленные пазы в основаниях тисков для пиления под углом | -45°; -30°; -15°; 0°; +15°; +30°; +45°; +60° | |||
| Передаточное отношение | 25:1 | |||
| Макс. длина подачи (за один раз), мм | 500 | |||
| Точность подачи, мм | 0,2/500 | |||
| Диаметр шкивов, мм | 380 | |||
| Размер полотна, мм | 27х0,9х3160 | |||
| Рабочая высота станка, мм | 920 | |||
| Зажим заготовки | Гидравлический | |||
| Объём бака СОЖ, л | 17 | |||
| Объём гидравлического бака, л | 22 | |||
| Мощность двигателя СОЖ, кВт | 0,45 | |||
| Мощность двигателя гидравлической системы, кВт | 1,5 | |||
| Мощность двигателя, кВт | 1,5 | |||
| Напряжение двигателя, В | 3-х фазный, 380 | |||
| Габаритные размеры упаковки (ДxШxВ), мм | 1840х755х1715 850х830х1150 |
|||

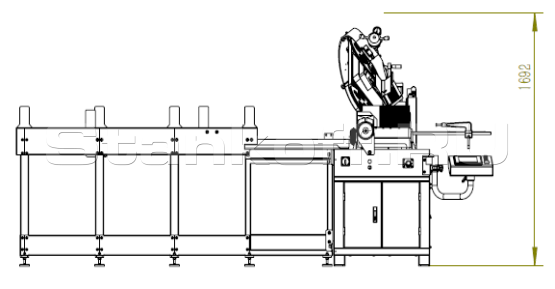

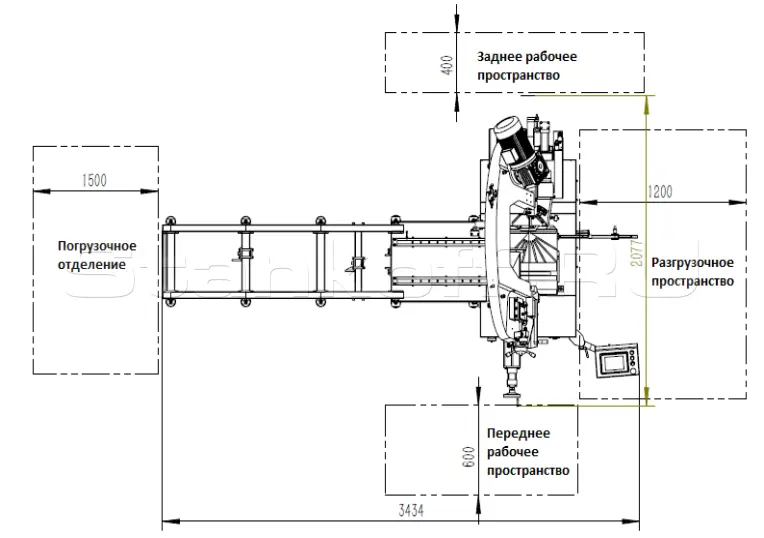

| Габаритные размеры станка в собранном виде (ДхШхВ), мм | 3434х2077х1692 | |||
| Масса нетто/брутто, кг | 665/735 | |||
Конструктив
Ленточнопильный станок Stalex BSМ-270GA консольного типа предназначен для резки труб, балок и других заготовок под различными углами. Станок оснащен функцией поворота рамы в обе стороны, что обеспечивает гибкость при выполнении различных задач.Работа возможна как в ручном, так и в автоматическом режиме. В ручном режиме каждая операция выполняется нажатием соответствующей кнопки. В автоматическом режиме станок самостоятельно выполняет полный цикл резки: зажим заготовки, подача, запуск пилы, опускание рамы, остановка пилы, подъем рамы и разжатие тисков. Оператору остается лишь загружать заготовки и нажимать кнопку «Пуск».
Станок оснащен гидравлическими тисками для надежного закрепления заготовки. На основной панели управления расположен цветной сенсорный дисплей, позволяющий задавать программу и контролировать процесс пиления, а также регулятор скорости опускания пилы и кнопка аварийного останова. Для обеспечения высокой точности резки в рабочей зоне полотно направляется двумя направляющими головками. Конструкция станка позволяет поворачивать корпус пилы в диапазоне от -45° до +60°, что особенно удобно при частой смене угла распила.
Станок оснащен гидравлическими тисками для надежного закрепления заготовки. На основной панели управления расположен цветной сенсорный дисплей, позволяющий задавать программу и контролировать процесс пиления, а также регулятор скорости опускания пилы и кнопка аварийного останова. Для обеспечения высокой точности резки в рабочей зоне полотно направляется двумя направляющими головками. Конструкция станка позволяет поворачивать корпус пилы в диапазоне от -45° до +60°, что особенно удобно при частой смене угла распила.
Преимущества
- Поворотный стол с возможностью поворота пилы в обе стороны: от –45° до +60°, угол регулируется вдоль шкалы;
- Литая чугунная рама обеспечивает высокую жесткость станка и эффективно гасит вибрации;
- Опускание рамы осуществляется под собственным весом;
- Гидравлическая станция для автоматической бесступенчатой резки с плавной регулировкой скорости опускания рамы (подвод и рабочий ход), ёмкость бака — 22 литра;
- Зубчатый привод с закалённой и бронзовой зубчато-винтовой передачей (червяная передача с передаточным отношением 25:1);
- Станция охлаждения с подачей СОЖ расположена внутри рамы, ёмкость бака — 17 литра;
- Точность движения ленты обеспечивается за счёт использования твердосплавных пластин и роликовых подшипников;
- Механический рольганг (конвейерные стойки подвода заготовок) - общей длиной 1 метр.
Конструтивные особенности

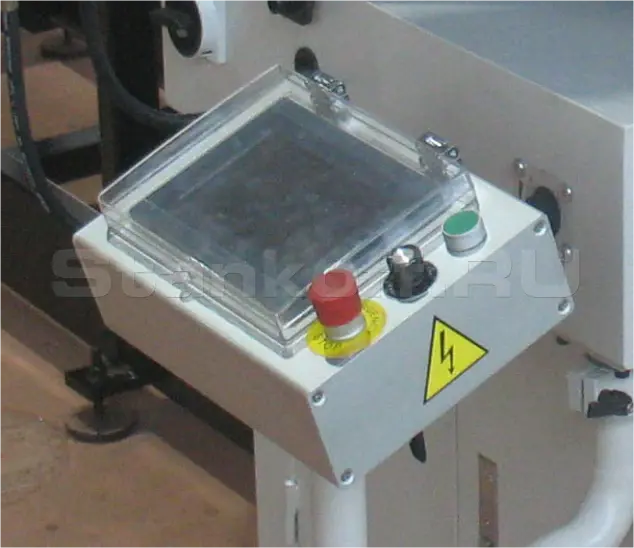

Панель управления
• Сенсорный дисплей управления с защитным экраном;
• Кнопка включения станка;
• Маховик регулировки скорости резания 5-90 м/мин;
• Общая кнопка стоп.
• Кнопка включения станка;
• Маховик регулировки скорости резания 5-90 м/мин;
• Общая кнопка стоп.
Передаточное отношение 25:1
Передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость.

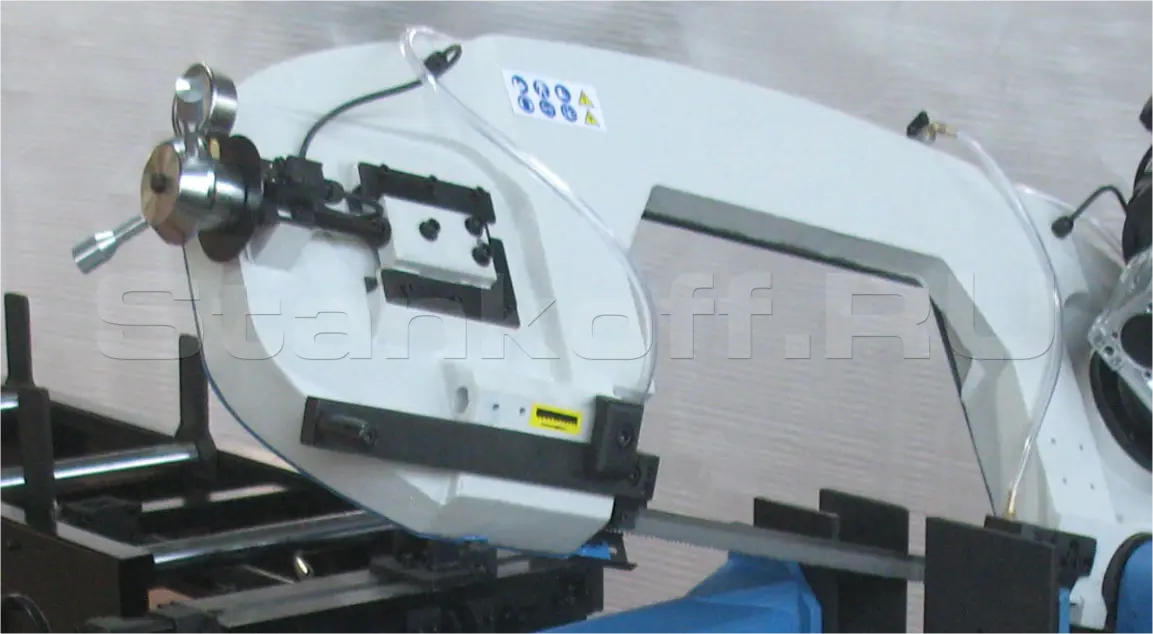

Маховик натяжения + датчик отключения + тензометр
Маховик ручного натяжения ленты + датчик отключения станка при обрыве полотна + тензометр
Гидравлическая система движения рамы пилы
Скорость опускания пилы регулируется гидроцилиндром.
Гидравлическая система
Класс вязкости гидравлического масла
| Класс вязкости | Кинематическая вязкость при 40 °C, мм²/с |
| Маловязкие масла | |
| 5 | 4,14-5,06 |
| 7 | 6,12-7,48 |
| 10 | 9,00-11,00 |
| 15 | 13,50-16,50 |
| Средневязкие масла | |
| 22 | 19,80-24,20 |
| 32 | 28,80-35,20 |
| Вязкие масла | |
| 46 | 41,40-50,60 |
| 68 | 61,20-74,80 |
| 100 | 90,00-110,00 |
| 150 | 135,00-165,00 |
| *Заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
Стандартная комплектация
- • Подвижная направляющая с роликовыми подшипниками натяжения полотна;
- Гидравлическая система движения рамы пилы;

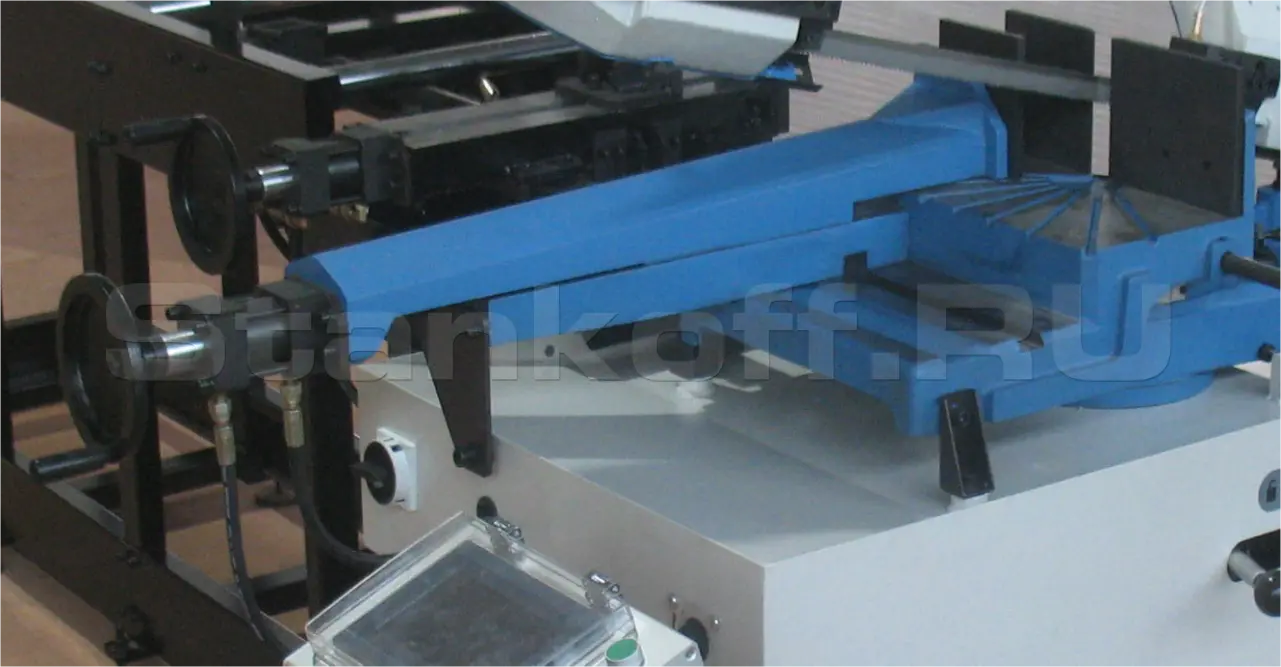

- Гидравлические тиски;
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин;
- Маховик механического натяжения ленты;
- Датчик контроля натяжения полотна – тензометр;
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка);
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ;
- Лампа дополнительного освещения;
- Лазерная указка линии реза;
- Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр;
- Пила ленточная квалитет М4.
Характеристики
| Вращение пилы | от -45° до +60° | |||
| Привод | зубчатый | |||
| Скорость резания (инвентор), м/мин | 5-90 | |||
| Рабочая зона | -45° | 90° | +45° | +60° |
| Сечение (круг), мм | 210 | 270 | 240 | 160 |
| Сечение (квадрат), мм | 180 | 260 | 180 | 100 |
| Сечение (прямоугольник), мм | 180x180 | 220x370 | 160x240 | 160х100 |
| Подготовленные пазы в основаниях тисков для пиления под углом | -45°; -30°; -15°; 0°; +15°; +30°; +45°; +60° | |||
| Передаточное отношение | 25:1 | |||
| Макс. длина подачи (за один раз), мм | 500 | |||
| Точность подачи, мм | 0,2/500 | |||
| Диаметр шкивов, мм | 380 | |||
| Размер полотна, мм | 27х0,9х3160 | |||
| Рабочая высота станка, мм | 920 | |||
| Зажим заготовки | Гидравлический | |||
| Объём бака СОЖ, л | 17 | |||
| Объём гидравлического бака, л | 22 | |||
| Мощность двигателя СОЖ, кВт | 0,45 | |||
| Мощность двигателя гидравлической системы, кВт | 1,5 | |||
| Мощность двигателя, кВт | 1,5 | |||
| Напряжение двигателя, В | 3-х фазный, 380 | |||
| Габаритные размеры упаковки (ДxШxВ), мм | 1840х755х1715 850х830х1150 |
|||
| Габаритные размеры станка в собранном виде (ДхШхВ), мм | 3434х2077х1692 | |||
| Масса нетто/брутто, кг | 665/735 | |||
