Электромеханический мини гибочный станок FMK 12/600 2 axis
- Артикул
- FMK 12/600 2 axis
- Усилие, тонн
- 12
- Длина гиба, мм
- 600
- Расстояние между колоннами, мм
- 600
- Глубина зева, мм
- 200
- Максимальное раскрытие, мм
- 420
Конструктив
Этот компактный гибочный станок является идеальным решением для предприятий с ограниченным пространством, нуждающихся в быстром производстве разнообразных изделий малых размеров без сложной настройки и длительного обучения операторов.
Основная комплектация
| Главный двигатель | EasyCAT(Китай) |
| Линейные направляющие | Hiwin (Тайвань) |
| Подшипники | NSK (Япония) |
| Электронные компоненты | SCHNEIDER (Германия) |
| Масляный насос | Rexroth (Германия) |
Особенности станка
- Позволяет освободить большие станки, такие как 2,5м, 3м и более, перенося обработку мелких деталей на более компактный агрегат;
- Идеально подходит для цехов с ограниченным пространством, так как не требует места для установки крупногабаритных машин;
- Не предназначен для гибки длинных деталей, что оптимизирует его использование для меньших задач;
- Подходит для производства с широким ассортиментом изделий, где важна скорость и простота настройки, без необходимости длительной подготовки;
- Обучение оператора для работы с этим станком занимает минимум времени, позволяя начать работу практически немедленно.
Конструктивные особенности

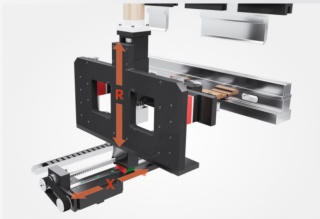

Гибочный инструмент
Быстросменные держатели пуансонов
Характеристики
| Усилие, тонн | 12 |
| Длина гиба, мм | 600 |
| Расстояние между колоннами, мм | 600 |
| Глубина зева, мм | 200 |
| Максимальное раскрытие, мм | 420 |
| Управляемые оси ЧПУ | Y, X |
| Ход траверсы, мм | 120 |
| Макс. скорость движения траверсы, мм/с | 20 |
| Система крепления инструмента | Amada Promecam |
| Макс. мощность двигателя, кВт (л.с.) | 1x4,5 |
| Система управления ЧПУ | ECO-10ES |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 900 × 900 × 2100 |
| Вес, кг | 850 |
Калькулятор усилия гибки
Расчёт для станка FMK 12/600 2 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.
B — Мин. длина полки, мм
Ri — Внутренний радиус, мм
F — Усилие гибки, т
Гиб намного короче стола: расчётного усилия хватает, но полное усилие на коротком участке давать нельзя — это локальная перегрузка траверсы. Уточните у менеджера допустимую нагрузку на погонный метр.
Что потянет FMK 12/600 2 axis
| Материал | гиб 600 мм | гиб 300 мм |
|---|---|---|
| Сталь | до 2.5 мм | до 5 мм |
| Нерж. сталь | до 1.2 мм | до 2.5 мм |
| Алюминий | до 5 мм | до 10 мм |
Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
