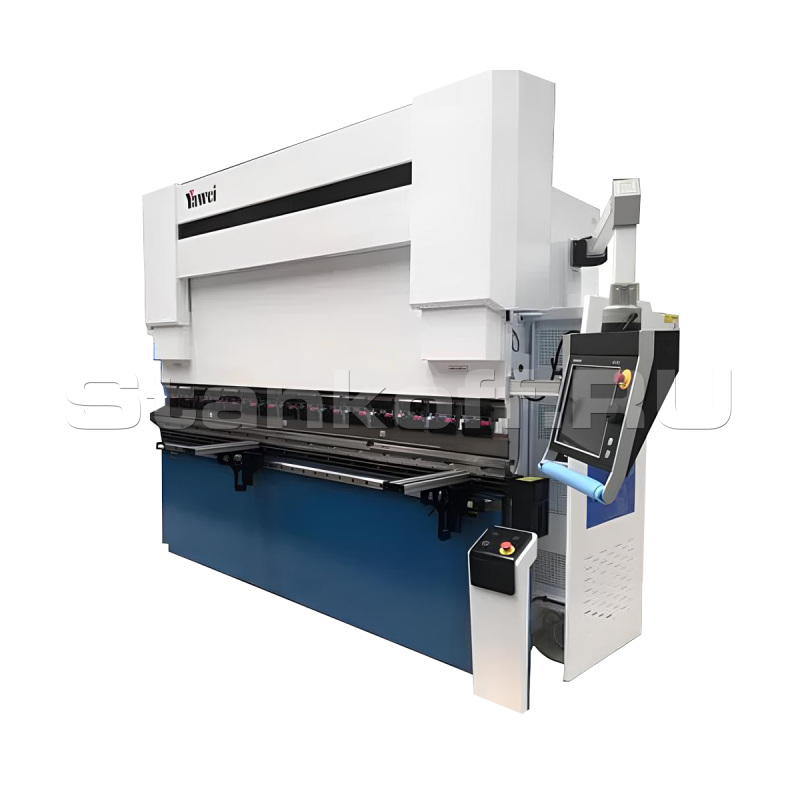

Гидравлический листогибочный пресс PBC-160/3100-D 4 axis

Name: Гидравлический листогибочный пресс PBC-160/3100-D 4 axis
Brand: Yawei
Availability: InStock
Rating: 5 (1 reviews)

В наличии

/ 5

Сравнить Вопросы

Yawei (Китай)

Краткие характеристики

Артикул: PBC-160/3100-D 4 axis
Усилие, тонн: 160
Длина гиба, мм: 3100
Расстояние между колоннами, мм: 2600
Глубина зева, мм: 410
Максимальное раскрытие, мм: 535

Все характеристики

Модели серии

Все товары

PBC- 80/2550 4 axis

PBC-110/3100 4 axis

PBC-160/3100 4 axis

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Преимущества

Системы ЧПУ Delem DA-58T (Нидерланды);
Скорость холостых перемещений гибочной траверсы до 200 мм/с;
Рабочая скорость достигает 20 мм/с;
Электро система компенсации прогиба.

Область применения

Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.

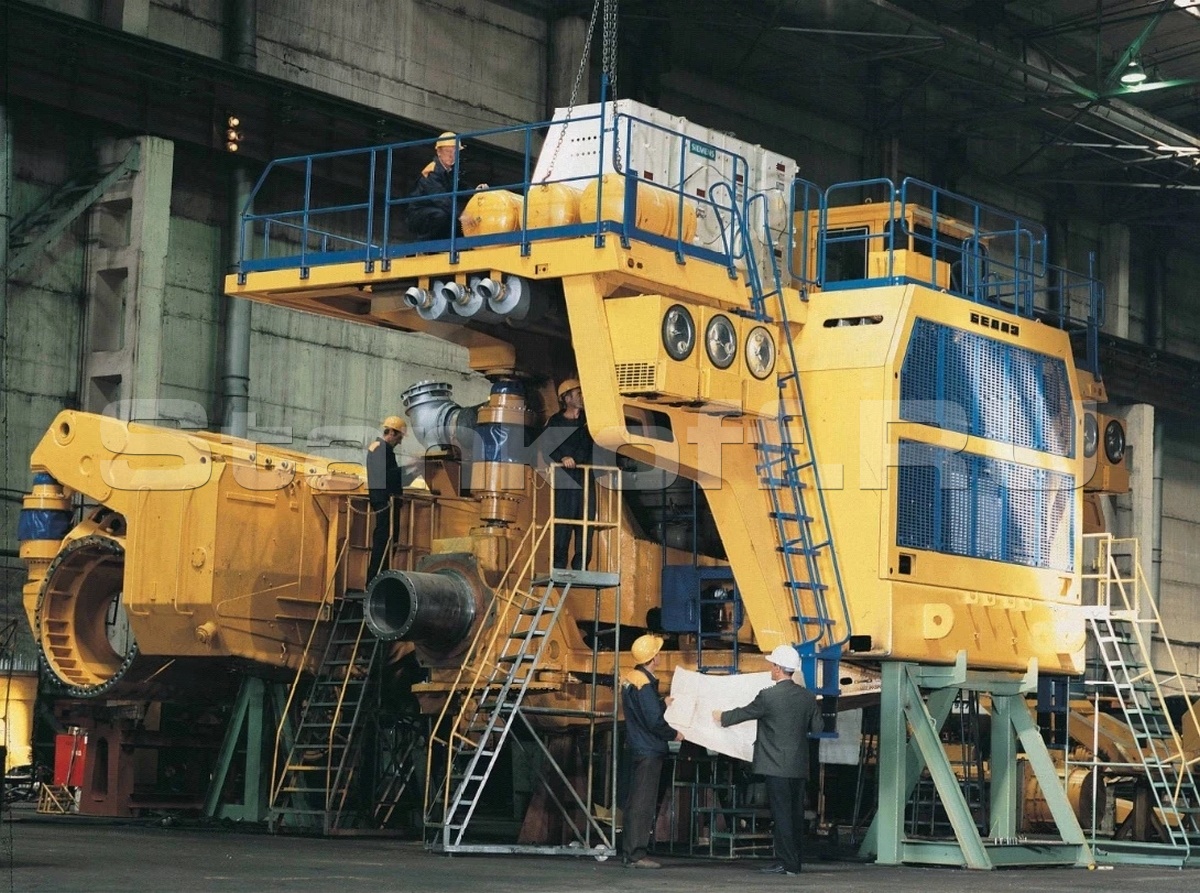

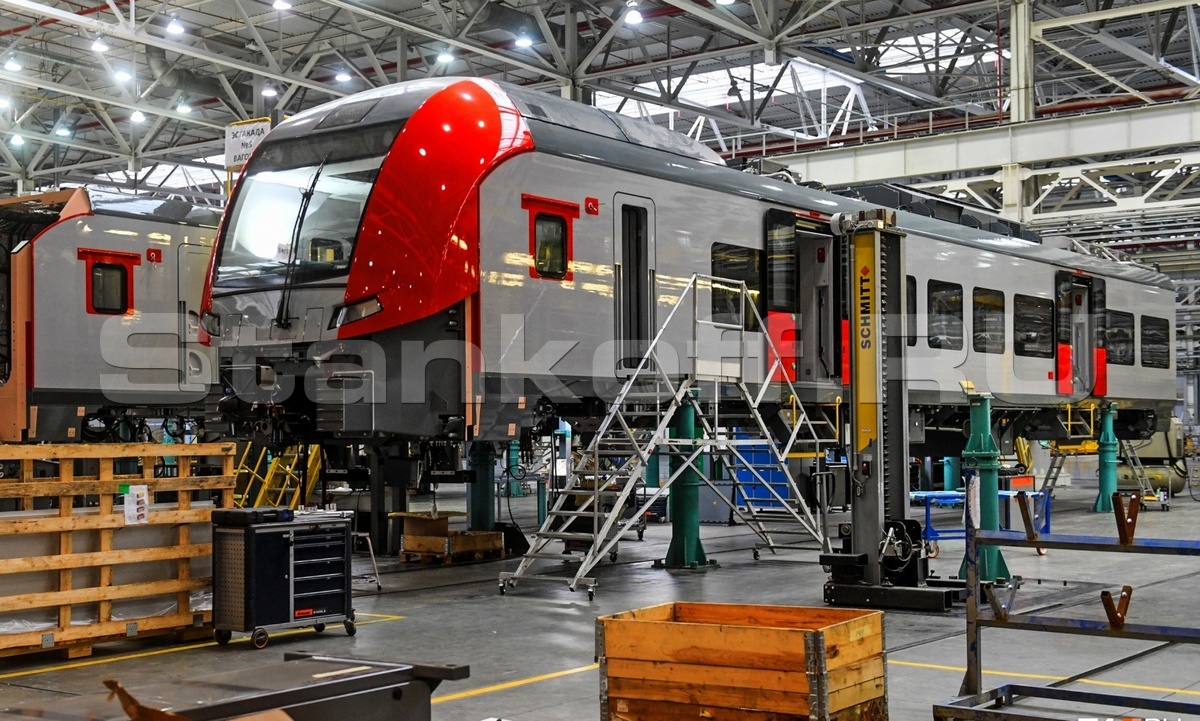

В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров.

Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования.

Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое.

Изготваливаемые изделия

Схема обработки

Конструктивные особенности

Станина

Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.

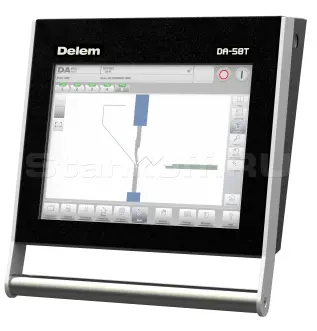

Системы ЧПУ Delem DA-58T (Нидерланды)

• 2D графическая визуализация процесса гибки
• 15" цветной TFT дисплей высокого разрешения
• Вычисление последовательности гибки
• Поддержка до 4 осей + автоматическая компенсация прогиба;
• Порт USB
• Delem T-profile

Система компенсации прогиба

Моторизированная система компенсации прогиба стола (бомбирование)

2 оси заднего упора

Задний упор с управляемыми ЧПУ перемещением по осям X, R.
Точность перемещения упоров, обеспечивает шариковинтовая пара, линейные направляющие, серводвигатель переменного тока.

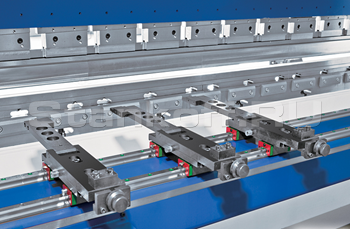

Передние опоры

Перемещаются по линейной направляющей и имеют линейки и упоры для контроля длины гиба при работе без заднего упора.

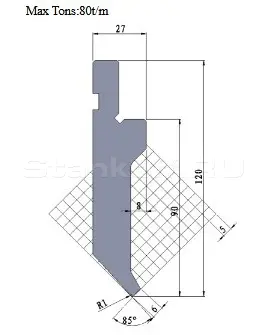

Стандартный инструмент

Стандартная комплектация

Управляемые 4 оси Y1, Y2, X, R
Системы ЧПУ Delem DA-58T (Нидерланды);
Гидравлическая система: Hoerbiger (Германия)
Электронно - оптические линейки положения ползуна Givi Misure (Германия)
Задний упор имеет автоматическое перемещение по осям X (500 мм, скорость 400 мм/сек) и R (200 мм скорость 60 мм/сек)
Две передние поддерживающие опоры
Многоручейковая матрица с пуансоном
Автоматическая, управляемая ЧПУ, электрическая система компенсации прогиба
Зажимы для быстрой смены пуансонов с системой крепления

Дополнительные опции

Различные конфигурации заднего упора (Опция);
Синхронизированные, управляемые ЧПУ передние поддерживающие опоры (Опция);
Лазерная система защиты рук оператора (Опция);

Характеристики

Усилие, тонн	160
Длина гиба, мм	3100
Расстояние между колоннами, мм	2600
Глубина зева, мм	410
Максимальное раскрытие, мм	535
Ход заднего упора (X), мм	500
Точность позиционирования заднего упора, мм	±0,1
Объем масла, л	300
Ход траверсы, мм	215
Макс. скорость движения траверсы, мм/с	180
Система крепления инструмента	Amada Promecam; Wila (опционально)
Макс. мощность двигателя, кВт (л.с.)	18
Габаритные параметры
Габаритные размеры станка, мм	3630 × 1600 × 2835
Вес, кг	10000

Калькулятор усилия гибки

Расчёт для станка PBC-160/3100-D 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2600 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
