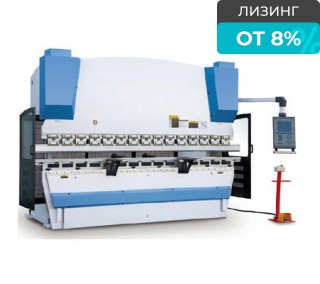

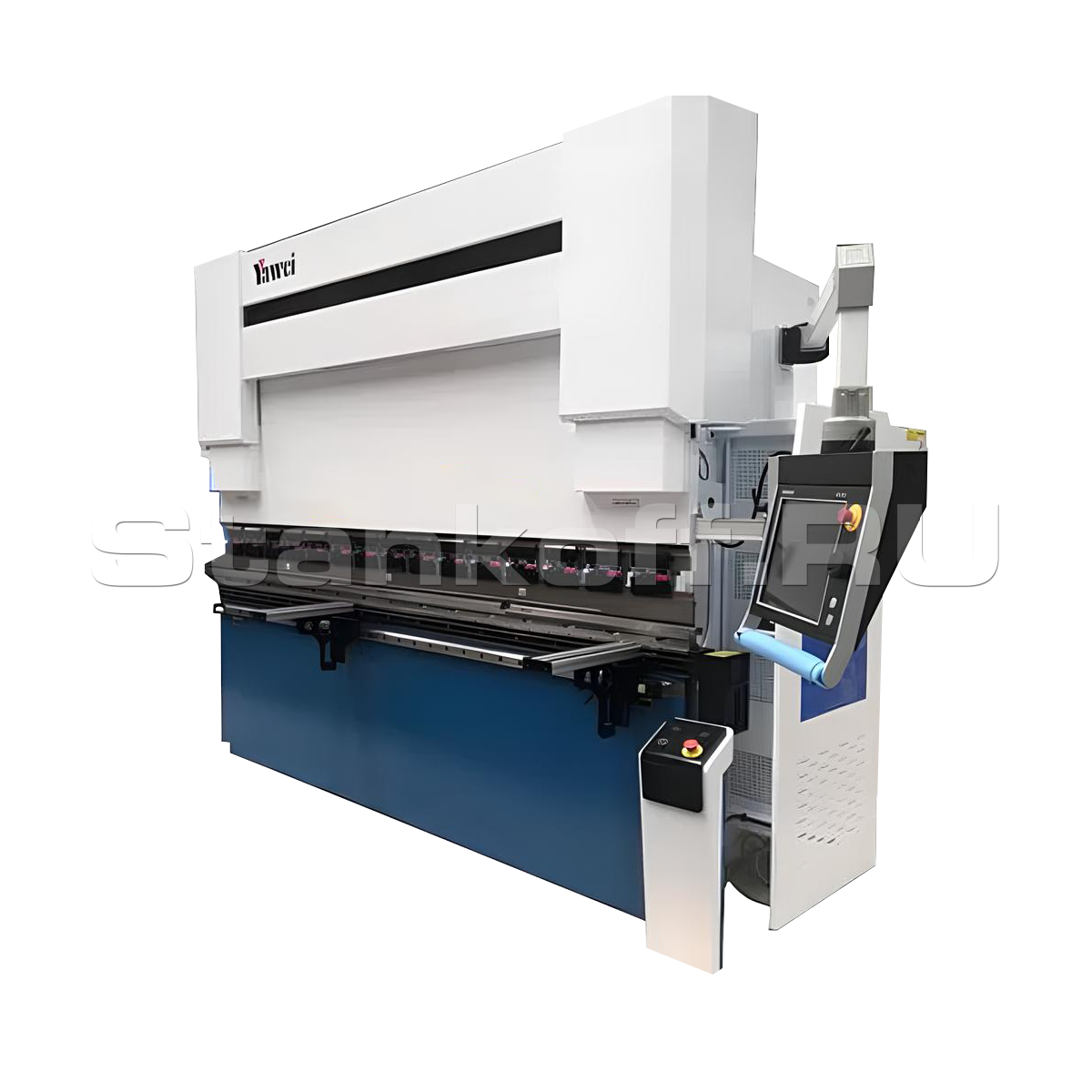

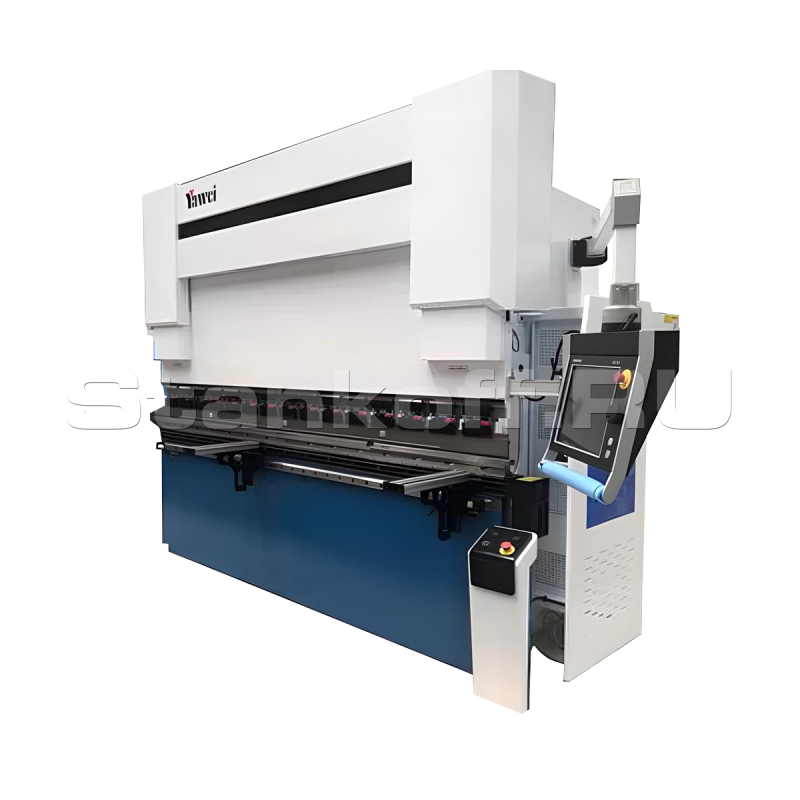

Гидравлический листогибочный пресс PBC-80/2550 4 axis

Name: Гидравлический листогибочный пресс PBC-80/2550 4 axis
Brand: Yawei
Availability: PreOrder
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

Yawei (Китай)

Краткие характеристики

Артикул: PBC- 80/2550 4 axis
Усилие, тонн: 80
Длина гиба, мм: 2550
Расстояние между колоннами, мм: 2150
Глубина зева, мм: 350
Макс. раскрытие, мм: 495

Все характеристики

Модели серии

Все товары

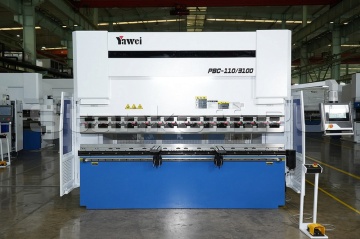

PBC-110/3100 4 axis

PBC-160/3100 4 axis

PBC-160/3100-D 4 axis

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлический листогибочный пресс PBC-80/2550 4V-AXIS оснащенный современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Пресс является базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью* и удобством в работе.

Автоматическая регулировка усилия, осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов, позволяют быстро получать качественное изделие.

Преимущества

Cовременные cистемы ЧПУ NCY64 (YAWEI) ESA 640S (Италия).
Скорость холостых перемещений гибочной траверсы до 200 мм/с;
Рабочая скорость достигает 20 мм/с;
Электро система компенсации прогиба.

Область применения

Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.

В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров.

Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования.

Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое.

Изготваливаемые изделия

Схема обработки

Конструктивные особенности

Станина

Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.

Системы ЧПУ NCY64 (YAWEI) ESA 640S (Италия).

2D-графика, 15” сенсорный дисплей, поддержка 6-ти осей, программное обеспечение симуляции процесса гибки.
Полная визуализация установленного инструмента,
Высоко эффективные алгоритмы управления и оптимизации машинного цикла - сводят к минимуму время наладки. Это позволяет использовать пресса: легче, более эффективно и более универсально, чем когда-либо.

Система компенсации прогиба

Моторизированная система компенсации прогиба стола (бомбирование)

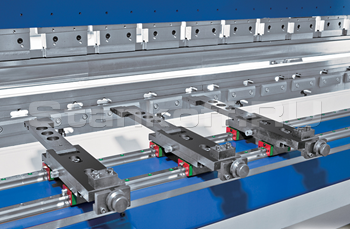

2 оси заднего упора

Задний упор с управляемыми ЧПУ перемещением по осям X, R.
Точность перемещения упоров, обеспечивает шариковинтовая пара, линейные направляющие, серводвигатель переменного тока.

Передние опоры

Перемещаются по линейной направляющей и имеют линейки и упоры для контроля длины гиба при работе без заднего упора.

Стандартная комплектация

Управляемые 4 оси Y1, Y2, X, R
Системы ЧПУ NCY64 (YAWEI) ESA 640S (Италия).
Гидравлическая система: Hoerbiger (Германия)
Электронно - оптические линейки положения ползуна Givi Misure (Германия)
Задний упор имеет автоматическое перемещение по осям X (500 мм, скорость 400 мм/сек) и R (200 мм скорость 60 мм/сек)
Две передние поддерживающие опоры
Многоручейковая матрица с пуансоном
Автоматическая, управляемая ЧПУ, электрическая система компенсации прогиба
Зажимы для быстрой смены пуансонов с системой крепления

Дополнительные опции

Различные конфигурации заднего упора (Опция);
Синхронизированные, управляемые ЧПУ передние поддерживающие опоры (Опция);
Лазерная система защиты рук оператора (Опция);
Системы ЧПУ Delem DA-58T (Нидерланды).

Характеристики

Усилие, тонн	80
Длина гиба, мм	2550
Расстояние между колоннами, мм	2150
Глубина зева, мм	350
Макс. раскрытие, мм	495
Ход заднего упора (X), мм	500
Точность позиционирования заднего упора, мм	±0,1
Объем масла, л	200
Ход траверсы, мм	175
Макс. скорость движения траверсы, мм/с	200
Макс. мощность двигателя, кВт (л.с.)	8,4
Габаритные параметры
Габаритные размеры станка, мм	3140 × 1540 × 2485
Вес, кг	6000

Калькулятор усилия гибки

Расчёт для станка PBC- 80/2550 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2150 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм

V — Раскрытие матрицы, мм

L — Длина гибки, мм (до 2550)

B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

14.67

Станок справится: нужно 14.67 т из 80 т.

Загрузка станка 18%

Запас 65.33 т

Что потянет PBC- 80/2550 4 axis

Материал	гиб 2550 мм	гиб 1275 мм
Сталь	до 3 мм	до 6 мм
Нерж. сталь	до 2 мм	до 4 мм
Алюминий	до 8 мм	до 15 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Вопросов пока нет. Будьте первым!

Задать вопрос

Есть вопросы по PBC- 80/2550 4 axis?

Вопрос

Куда вам ответить?

* Я согласен на обработку персональных данных

Ильнур Сафин

+7 (800) 5555-770

Предыдущий товар

Гидравлический листогибочный пресс PBC-160/3100 4 axis

Следующий товар

Гидравлический листогибочный 6-осевой пресс KRRASS PBS 80/2500 6 axis

Подборки товаров

Гидравлические листогибочные прессы с ЧПУ Листогибочные прессы с ЧПУ ESA640s 4-х осевые листогибочные прессы с ЧПУ Листогибочные прессы с ЧПУ с усилием 80-90 тонн Листогибочные прессы с длиной стола 2000-2500 мм

Сопутствующие товары

Металлообрабатывающее оборудование

Листогибочное оборудование

Листогибочные прессы с ЧПУ

№ пп	Наименование гидравлического масла	Марка коэффициент вязкости - Стандарт ISO VG 46
1	ARAL	VITAN GF 46
2	BP	HLP 46
3	CALTEX-TEXACO	RANDO OIL 46
4	CASTROL	AWS 46
5	ESSO	NUTOH 46
6	GULF	HARMONY 46 AW
7	HUILE RENAULT-ELF	OLNA 46
8	MOBIL	DTE 46
9	PURFINA FRANCE	HYDRAN 46
10	SHELL	TELLUS 46
11	TURCAS	HYSPIN AWS 46
12	VALVOLINE	ULTRAMAX 46
13	VEEDOL	ANDARIN 46
14	YACCO	TRANSHYD 46

NR	Наименование смазывающих материалов	Марка
1	B.P.	ENERGREASE LS2
2	MOBIL	MOBILUX 2
3	SHELL	ALVANIA R-2
4	TURCAS	SPHEEROL AP-2
