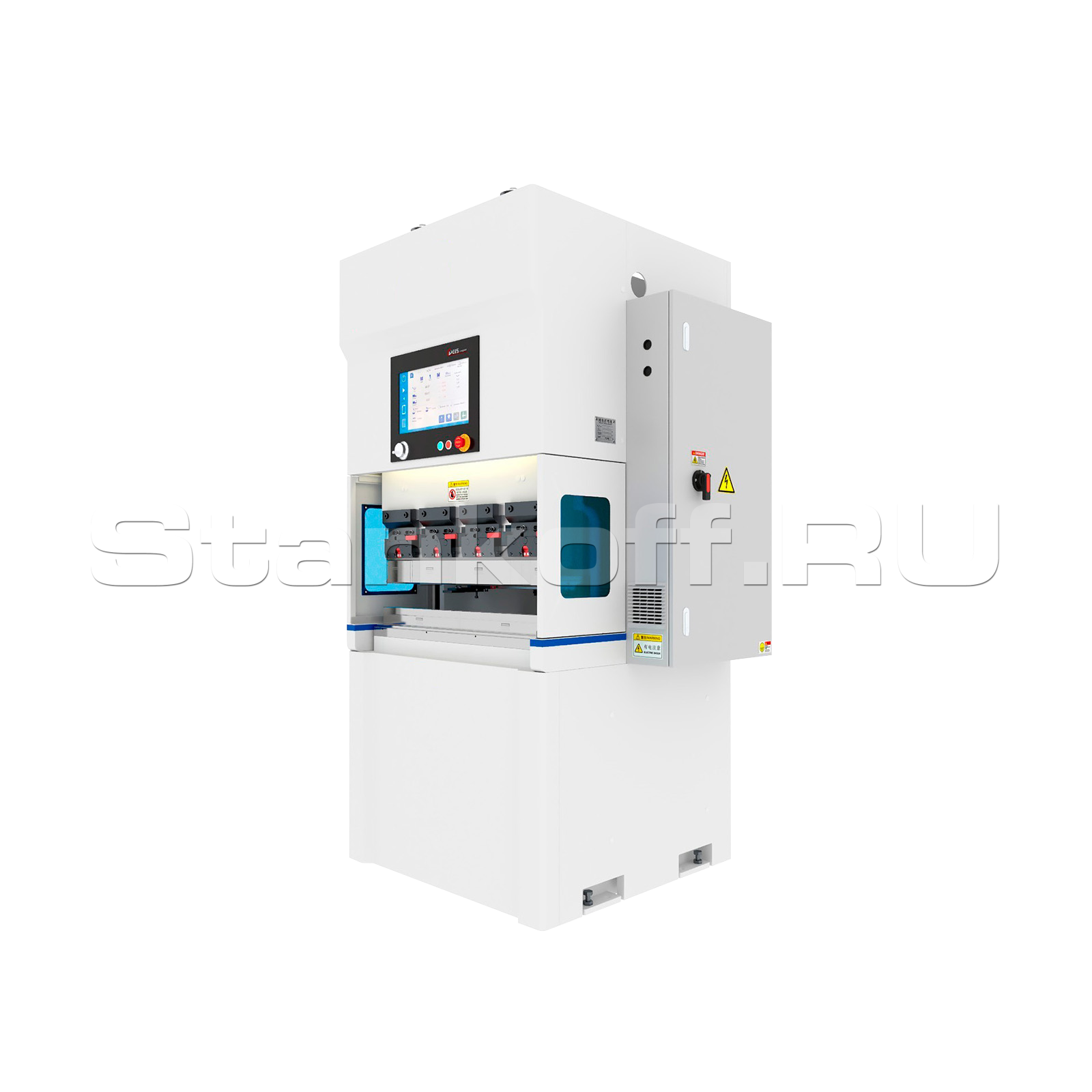

Электромеханический мини гибочный станок FMK 30/1250 4 axis

Name: Электромеханический мини гибочный станок FMK 30/1250 4 axis
Price: 4231107 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 8

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: FMK 30/1250 4 axis
Усилие, тонн: 30
Длина гиба, мм: 1250
Расстояние между колоннами, мм: 1250
Глубина зева, мм: 300
Максимальное раскрытие, мм: 430

Все характеристики

Модели серии

Все товары

FMK 6/400 2 axis

FMK 12/600 2 axis

FMK 18/800 4 axis

FMK 18/800S 4 axis

FMK 40/1500 4 axis

4 231 107 ₽ обновлено 13 ноября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Электромеханический мини гибочный станок FMK 30/1250 4 axis — это идеальное решение для производства мелких деталей, особенно если у вас ограниченное пространство в цеху или нет необходимости в гибке длинных заготовок. Этот станок позволяет разгрузить более крупные установки (2500 мм, 3000 мм и более) и ускорить процесс производства. Одним из ключевых преимуществ является отсутствие необходимости в подготовке фундамента, что значительно упрощает установку и запуск оборудования. Благодаря удобному управлению и минимальному времени настройки, станок отлично подходит для работы с широкой номенклатурой изделий, обеспечивая быструю и точную гибку.
Кроме того, для работы на этом оборудовании не требуется длительное обучение оператора — станок интуитивно понятен и готов к использованию практически сразу после установки. В комплекте со станком поставляется гибочный инструмент на всю длину оборудования. Весь поставляемый гибочный инструмент изготовлен из высоколегированной стали 42CrMo4 с глубокой индукционной закалкой рабочих частей на глубиной 4-5 мм до твердости 55-58 HRC и пескоструйной обработкой.

Главный двигатель	EasyCAT(Китай)
Линейные направляющие	Hiwin (Тайвань)
Подшипники	NSK (Япония)
Электронные компоненты	SCHNEIDER (Германия)
Масляный насос	Rexroth (Германия)

Конструкция станка

Конструктивные особенности

Пуансон AP 1310 85° H115 R0,8

Один из наиболее востребованных инструментов для гибочных станков. Благодаря продуманной геометрии, глубокому вырезу, рабочей высоте H115 и тонкому носику, этот пуансон идеально подходит для гибки разнообразных деталей, включая П-образные профили с высокими стенками и узким основанием.

Изготовленный из прочной легированной стали 42CrMo, он обладает твердостью 35-38 HRC в теле, а его рабочая часть проходит индукционную закалку на глубину 4-5 мм, достигая твердости 50-55 HRC. Эти характеристики обеспечивают инструменту высокую надежность и долгий срок службы. Дополнительно пуансон подвергается антикоррозионной пескоструйной обработке, предотвращающей образование ржавчины со временем.

Матрица AT 3087 85° V8 H80

Разработана для прецизионной гибки металлических листов толщиной 0,6–1,5 мм (обычная сталь). Благодаря V-образному вырезу (V8), эта T-образная матрица обеспечивает высокую точность гибки и минимальный радиус изгиба, что особенно важно при работе с тонкими металлами. Угол 85° способствует плотному прилеганию листа к матрице, упрощая выполнение гибочных операций с минимальными усилиями.

При гибке под 90° минимальная полка (без учета толщины металла) составляет 5,5 мм, что соответствует стандартной таблице усилий. Матрица изготовлена из прочной легированной стали 42CrMo и обладает твердостью 35-38 HRC в теле. Рабочие поверхности дополнительно проходят индукционную закалку на глубину 4-5 мм, достигая твердости 50-55 HRC. Это значительно увеличивает срок службы инструмента, даже при активном использовании.

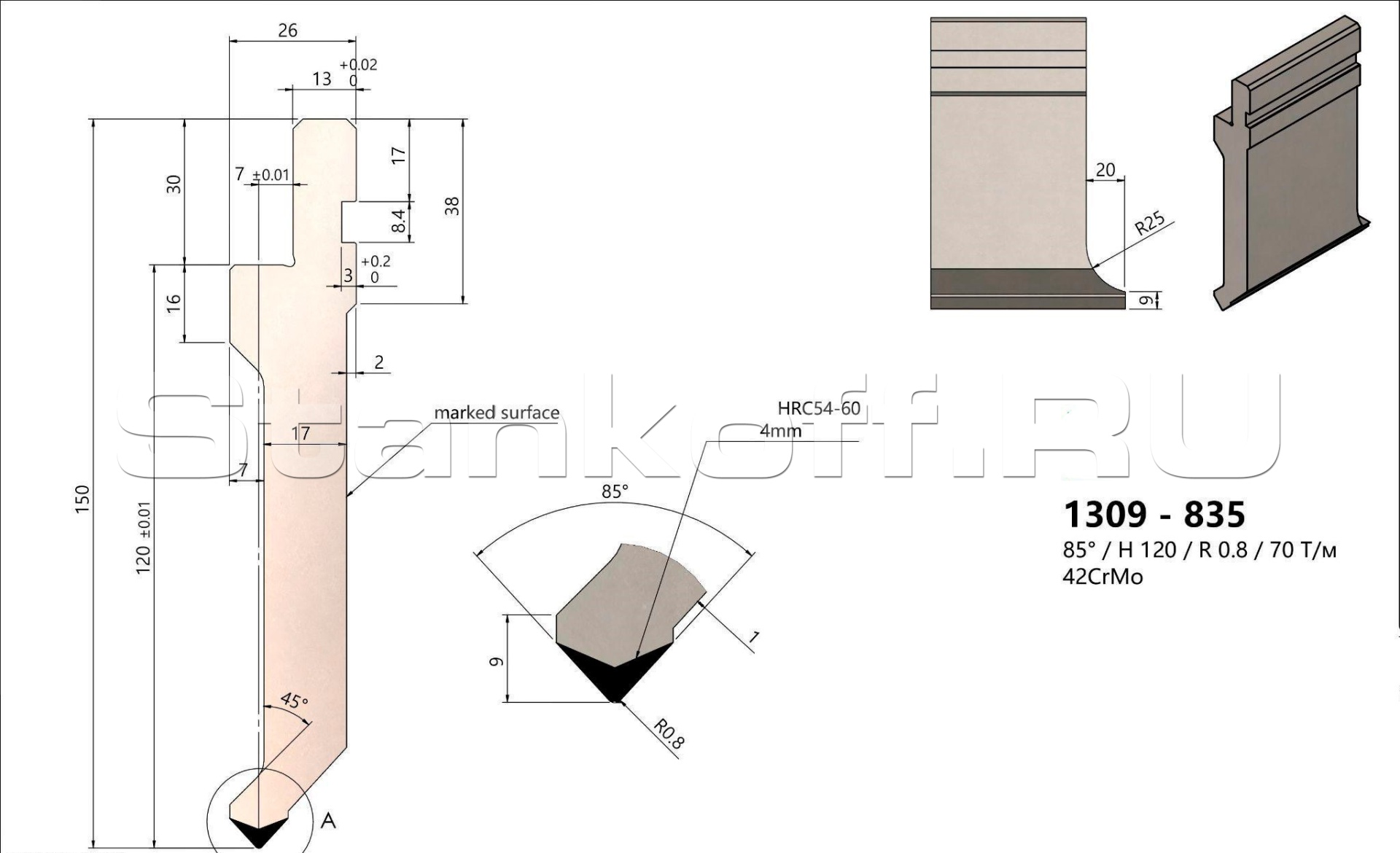

Пуансон AP 1309 85° H120 R0,8

Один из самых востребованных инструментов для листогибочных станков, особенно популярных среди оборудования китайского и турецкого производства. Благодаря оптимальной геометрии, этот пуансон сочетает удобную рабочую высоту и повышенный тоннаж, что делает его универсальным решением для выполнения различных стандартных операций по гибке.

Изготовленный из высококачественной легированной стали 42CrMo, пуансон обладает твердостью 35-38 HRC в теле. Рабочая поверхность проходит индукционную закалку на глубину 4-5 мм, достигая твердости 50-55 HRC, что значительно продлевает срок его службы. Дополнительно инструмент подвергается антикоррозионной пескоструйной обработке, предотвращающей появление ржавчины и продлевающей его эксплуатационные характеристики.

Матрица AT 3089 85° V12 H80

Предназначена для точной гибки металла толщиной 1–2,5 мм (для обычной стали). Эта T-образная матрица оснащена V-образным вырезом (ручьем) V12, который гарантирует высокую точность и минимальный радиус гибки, позволяя эффективно работать с металлическими листами разной толщины. Угол 85° способствует плотному прилеганию материала к матрице, обеспечивая точные гибочные операции при минимальном прикладываемом усилии.

Минимальный отгиб (минимальная полка) при угле 90° составляет 8 мм без учета толщины металла, в соответствии с таблицей усилий. Матрица изготовлена из легированной стали 42CrMo и обладает твердостью 35–38 HRC. Рабочие поверхности проходят индукционную закалку на глубину 4–5 мм, достигая твердости 50–55 HRC, что гарантирует надежность и долговечность инструмента даже при интенсивной эксплуатации.

Быстросменные держатели пуансонов

Быстросменные держатели пуансонов системы крепления Amada Promecam позволяют оперативно заменять инструмент, сокращая время переналадки и повышая общую производительность станка. Благодаря простоте эксплуатации, они сводят к минимуму вероятность ошибок при смене инструмента, что положительно влияет на качество обработки. Надежная и прочная конструкция обеспечивает стабильность работы и долговечность, даже при интенсивных нагрузках. Держатели гарантируют жесткую фиксацию как цельных пуансонов, так и коротких сегментов, исключая дополнительный люфт. Они также позволяют устанавливать инструмент в любом месте, без необходимости боковой загрузки.

Система крепления инструмента

• Верх - быстросменные адаптеры пуансонов системы крепления AMADA PROMECAM;
• Низ - цельная подложка под матрицы с посадочным местом 60мм и струбциной для поджима.

Характеристики

Усилие, тонн	30
Длина гиба, мм	1250
Расстояние между колоннами, мм	1250
Глубина зева, мм	300
Максимальное раскрытие, мм	430
Управляемые оси ЧПУ	Y1, Y2, X, R
Ход траверсы, мм	150
Макс. скорость движения траверсы, мм/с	20
Система крепления инструмента	Amada Promecam
Макс. мощность двигателя, кВт (л.с.)	2x5,5
Система управления ЧПУ	ET15 (поддержка русского языка)
Габаритные параметры
Габаритные размеры станка, мм	1600 × 1500 × 2300
Вес, кг	3400

Калькулятор усилия гибки

Расчёт для станка FMK 30/1250 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 1250 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
