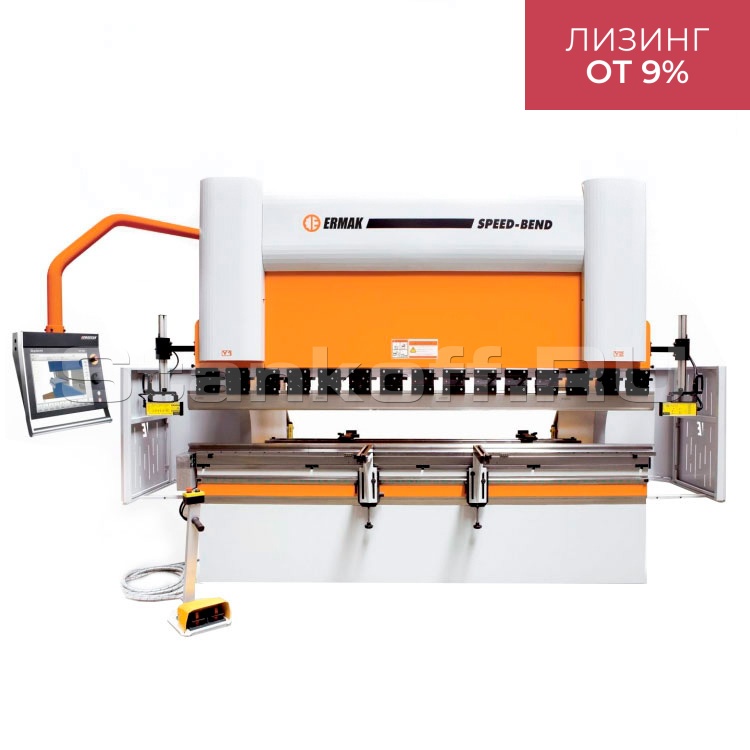

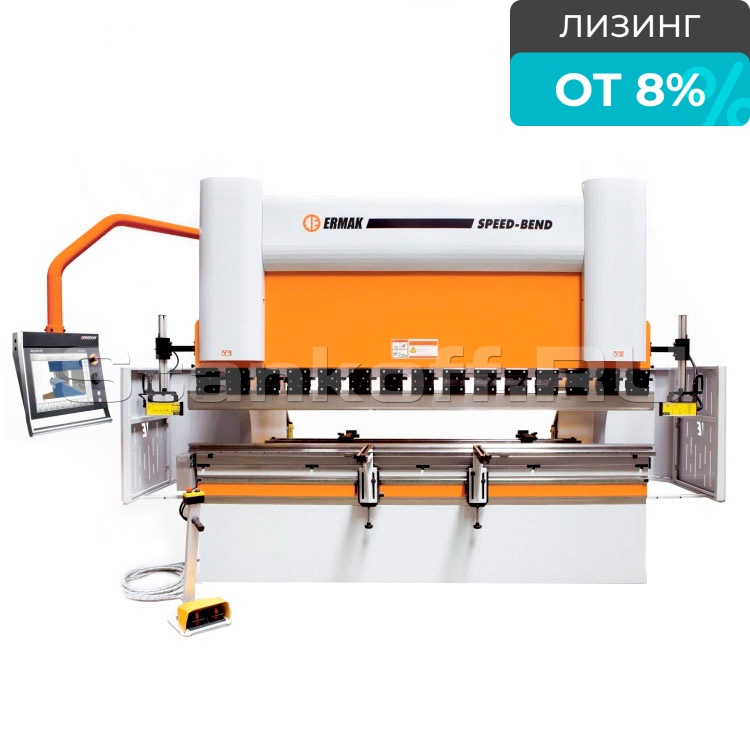

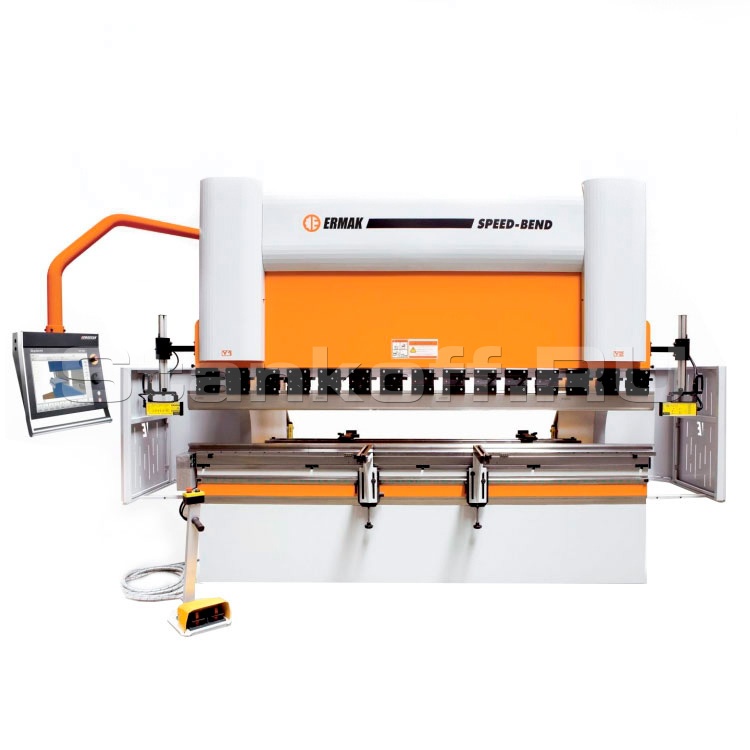

Пресс листогибочный гидравлический Speed Bend 260/4100

Name: Пресс листогибочный гидравлический Speed Bend 260/4100
Brand: Ermaksan
Rating: 5 (1 reviews)

Сравнить Вопросы

Ermaksan (Турция)

Краткие характеристики

Артикул: Speed Bend PRO 260/4100
Усилие, тонн: 260
Длина гиба, мм: 4100
Расстояние между колоннами, мм: 3600
Глубина зева, мм: 410
Макс. раскрытие, мм: 550

Все характеристики

Модели серии

Все товары

Speed Bend PRO 100/3100

Speed Bend PRO 135/3100

Speed Bend PRO 175/3100

Speed Bend PRO 220/3100

Speed Bend 100/2600 6 осей

Конструктив

Гидравлический гибочный пресс произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Пресс с ЧПУ предназначен для высокоточной работы в течение длительного времени. Благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе станок занимает ведущее место на рынке гибочных прессов. В стандартные свойства пресса включена автоматизация управления процессом гибки.

Для управления станком используется ЧПУ. Установленная операционная система позволяет производить программирование установки в системах 2D и 3D. ЧПУ автоматически производит поиск последовательности рабочих процессов и контролирует столкновения. Цифровое измерение углов и контроль сгибов тоже производятся самим управляющим механизмом. Жидкокристаллический сенсорный экран показывает состояние и позволяет программировать работу пресса, задних упоров, компенсации прогиба и устройств защиты. Есть возможность настройки цветовой схемы дисплея, подключения клавиатуры и мыши, использования собственной многофункциональной буквенно-цифровой клавиатуры, а также возможность управлять установкой дистанционно.

Особенности

Система ЧПУ Delem DA66T

• 3D визуализация и моделирование в производстве;
• Полный комплект приложений для Windows;
• USB периферийный интерфейс;
• Пользовательское приложение поддерживающее многозадачные контроллеры.

Задний защитный световой барьер

Универсальный набор инструмента

Передние суппорта поддержки

Суппорта служат для поддержки металла и могут регулироваться по высоте.

Пальцы-упоры задней траверсы

Перемещение осуществляется по линейным направляющим посредством ШВП по оси X и R.

Система компенсации прогиба

Управление от ЧПУ

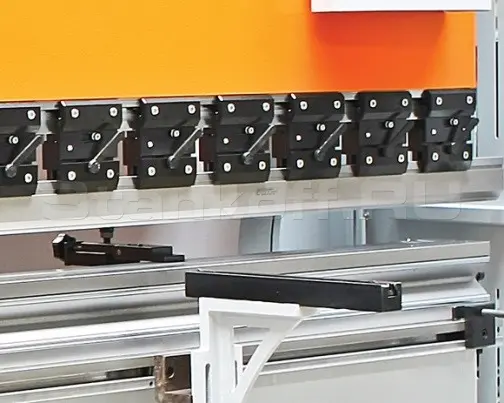

Система быстрого крепления пуансона типа Amada-Promecam

Дополнительные опции

Пневматическая система быстрого крепления пуансона типа Amada-Promecam

Система перемещения задних упоров

6 осей (X1,X2,R1,R2,Z1,Z2)

Система быстрого крепления инструмента

Гидравлическая или пневматическая система

AP3-AP4 моторизированные передние суппорта для поддержки листа

Лазерная система измерения угла гиба

Система перемещения задних упоров

6 осей (X1,X2,R1,R2,Z1,Z2)

Стандартная комплектация

Оси Y1+Y2+X1-X2+R+Z1+Z2
ЧПУ: DelemDA-66T
Программное обеспечение моделирования процесса гибки ERMAK CAD/CAM
Задний упор с осями X+R+Z1+Z2, оснащенный шариковинтовой парой, линейными направляющими и серводвигателями переменного тока Indramat
Cервогидравлическая система марки Hoerbiger
Линейные датчики Heidenhein, обеспечивающие синхронизацию осей Y1 и Y2, траверсы с точностью +/-0,01 мм.
Моторизированная система компенсации прогиба (бомбирования) стола типа Wila, управляемая от ЧПУ
Электрическая система марки Siemens с охлаждением, в соответствии с нормами безопасности CE
Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину.
Механическая система быстрого зажима пуансона типа Amada Promecam
Эргономичная и мобильная панель управления
Задний защитный световой экран (категория 4)
Пальцы заднего упора с несколькими поверхностями позиционирования
Педальное управление, соответствующее нормам CE
Передний суппорт с Т-образным пазом и мм-й линейкой

Дополнительная комплектация

Система ЧПУ Cybelec ModEva 15S, Delem 69T 3D, ERTOUCH PROFESSIONAL 8X
Система перемещения и контроля заднего упора по осям X1-X2-R1-R2-Z1-Z2 в различной комбинации.
Лазерная система измерения угла гиба.
Передняя световая система защиты.
Передняя лазерная система защиты.
Пневматическая и гидравлическая системы крепления пуансона.
Система крепления инструмента Wila
Синхронизированный передний суппорт управляемый ЧПУ.
Система охлаждения масла.
Автоматическая система смазки направляющих.
Увеличение раскрытия до 1500 мм, глубина зева до 750 мм.
Специальный инструмент.

Схема станка

Схема стандартного инструмента

Характеристики

Усилие, тонн	260
Длина гиба, мм	4100
Расстояние между колоннами, мм	3600
Глубина зева, мм	410
Макс. раскрытие, мм	550
Макс. мощность двигателя, кВт (л.с.)	22

Калькулятор усилия гибки

Расчёт для станка Speed Bend PRO 260/4100: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 3600 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм

V — Раскрытие матрицы, мм

L — Длина гибки, мм (до 4100)

B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

23.58

Станок справится: нужно 23.58 т из 260 т.

Загрузка станка 9%

Запас 236.42 т

Что потянет Speed Bend PRO 260/4100

Материал	гиб 4100 мм	гиб 2050 мм
Сталь	до 6 мм	до 15 мм
Нерж. сталь	до 4 мм	до 8 мм
Алюминий	до 15 мм	до 25 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
