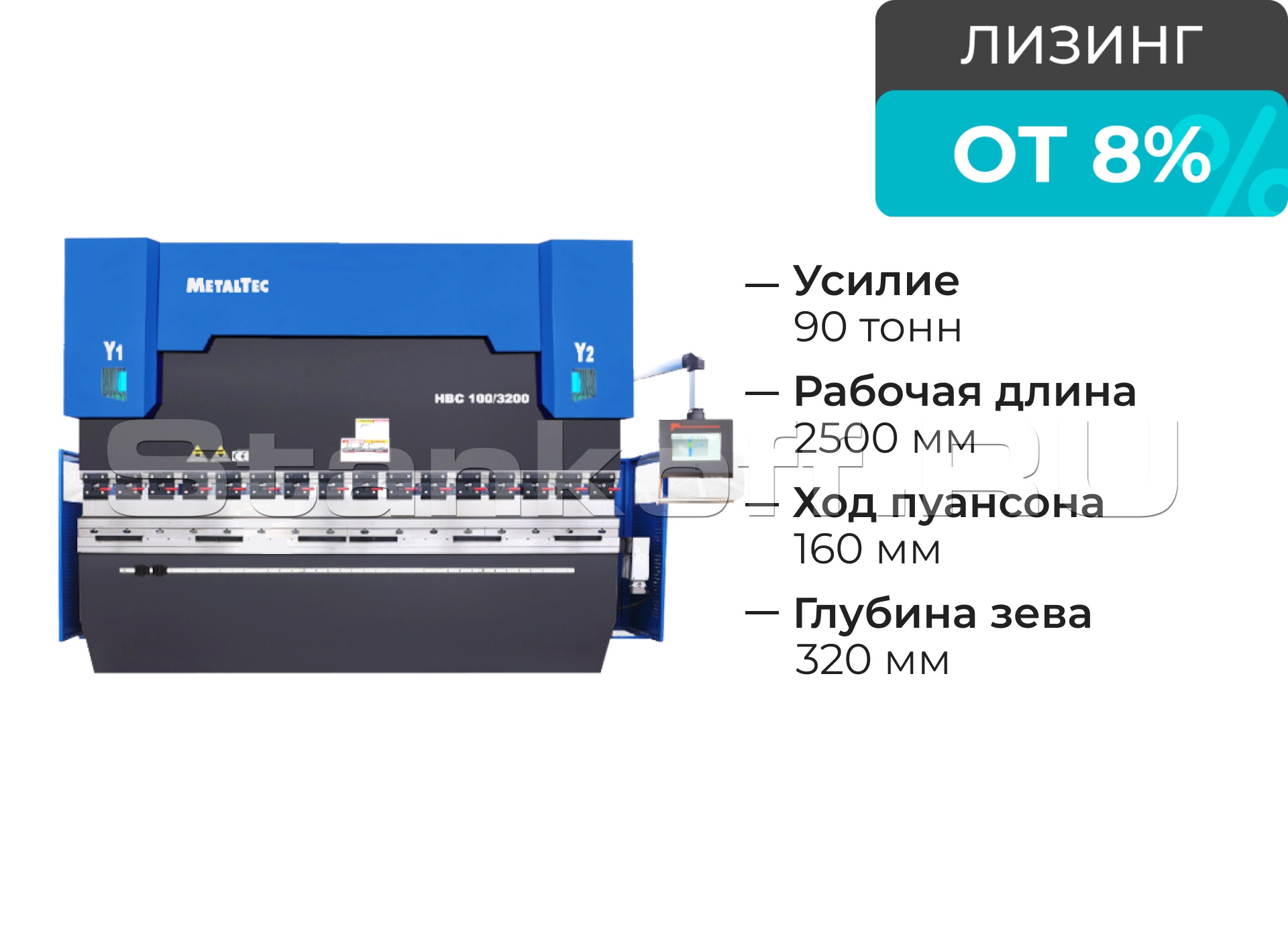

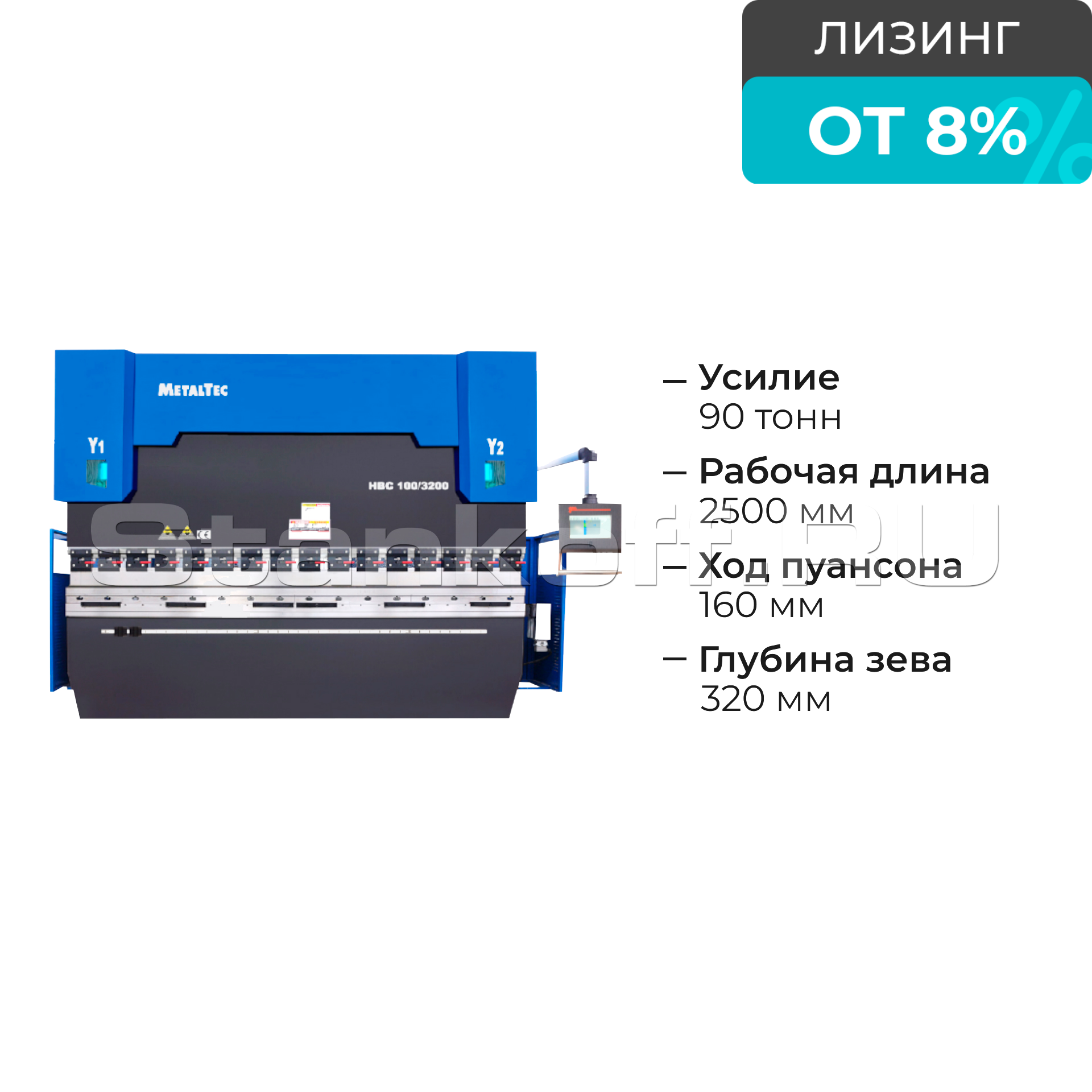

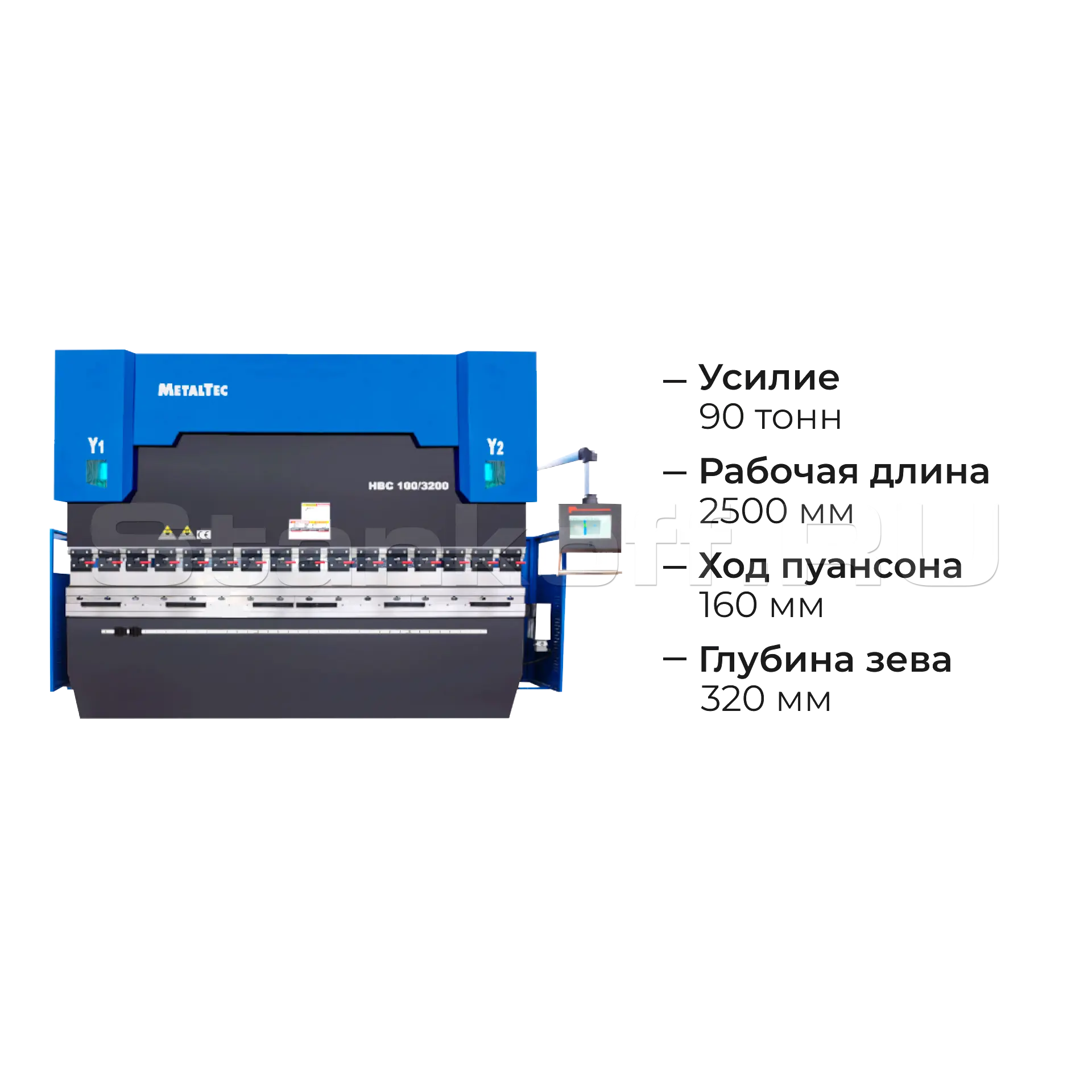

Синхронизированный гидравлический гибочный пресс с ЧПУ HBC 90/2500 4 axis

Name: Синхронизированный гидравлический гибочный пресс с ЧПУ HBC 90/2500 4 axis
Brand: MetalTec
Availability: InStock
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

MetalTec (Китай)

Краткие характеристики

Артикул: HBC 90/2500 4 axis
Усилие, тонн: 90
Длина гиба, мм: 2500
Расстояние между колоннами, мм: 2050
Глубина зева, мм: 320
Макс. раскрытие, мм: 435

Все характеристики

Модели серии

Все товары

HBC 50/1600 4 axis

HBC 110/2500 4 axis

HBC 110/3100 4 axis

HBC 135/3200 4 axis

HBC 170/3200 4 axis

HBC 400/4000 4 axis

В наличии на складе

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Преимущества

Высокопрочные сварные соединения конструкции станины, обеспечивают превосходную стабильность всего станка при выполнении операций гиба.
При производстве, станина проходит термическую обработку для снятия напряжения металла, что позволяет добиться высокого качества и жесткости рамы пресса. Отлаженная, точная и синхронная работа гидравлических цилиндров, , позволяют выполнять точный гиб без потери времени на донастройку.
Перемещение задних упоров осуществляется с пульта оператора при помощи системы ЧПУ.

Стандартная комплектация

Система управления	ESA630S (Италия)
Насос гидравлической системы	Sunny (США)
Оптические линейки синхронизации	HEIDENHAIN (Германия) PREMIUM
Клапаны гидравлической системы	BOSCH-Rexroth (Германия)
Уплотнительные кольца	PARKER (США)
Фитинги гидравлических трубок	EMB (Германия)
Шариковинтовые пары и линейные направляющие	HIWIN (Тайвань)
Главный двигатель	Siemens (Siemens Beide Standard Motors Ltd. (SSML))
Электрические компоненты	Schneider (Германия)
Быстрая смена инструмента	тип PROMECAM (Европа / Япония)
Гидроцилиндры	2 шт.
Компенсация прогиба	Электромеханическая (Автоматическая)
Пульт ножного привода (педаль)	KACON (Ю.Корея)
Опционально*
Компенсация прогиба	Гидравлическая (автоматическая)
Безопасность	Лазерная защита рабочей зоны
Функции
Контроль повышения температуры в системе	Да
Защита от избыточного давления	Да
Защита главного двигателя от перегрузки	Да
Экранная защита зоны гибки (боковая защита)	Да
Реле безопасности	Да

Особенности конструкции

ОПТИЧЕСКИЕ ЛИНЕЙКИ HEIDENHAIN (ГЕРМАНИЯ) PREMIUM

Прецизионные оптические линейки HEIDENHAIN (Германия). Точность позиционирования Y1/Y2 - ± 0,005 мм. (ОСИ Y1+Y2). Измерения положения верхней балки и синхронизация ее работы.

КОМПЕНСАЦИЯ ПРОГИБА (МОТОРИЗИРОВАННАЯ)

Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами.
Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена электромеханическая система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.

БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ

Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ)

Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.

СИНХРОНИЗАЦИЯ ЧПУ

Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).

ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)

Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).

ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)

Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

СИНХРОНИЗИРОВАННЫЕ ОСИ

Y1 - Гидроцилиндр 1 (левый);
Y2 - Гидроцилиндр 2 (правый);
X - Перемещение заднего упора к / от по отношению к оператору;
R - Перемещение заднего упора вверх / вниз по отношению к оператору;
V - Мотокомпенсация прогиба.

Система управления ESA S630 (Италия)

Esautomotion - итальянская компания, один из лидеров на международном рынке в разработке, производстве и продаже интегрированных систем ЧПУ нового поколения для различного типа оборудования. Более чем пятидесятилетний опыт, постоянные инновации и стремление к совершенству делают системы с ЧПУ, произведенные под маркой Esautomotion, самым надежным решением для автоматизации процессов и производств любого размера и уровня.

Уникальная цифровая архитектура.

Благодаря уникальной цифровой архитектуре системы управления с ЧПУ - Esautomotion предлагают непревзойденные характеристики с точки зрения точности и контроля при любых конфигурациях с различным оборудованием и различных сфер примеенения. С помощью высококлассного процессорного моделирования, можно управлять практически неограниченным количеством осей, что позволяет устанавливать системы на самое передовое и технлогичное оборудование.

Полноценная система управления.

В отличие от более дешевых аналогов, системы управления с ЧПУ - Esautomotion поставляются «под ключ» в полном объеме: программное обеспечение, специально разработанное Esautomotion в соответствии с конкретными потребностями каждого клиента, всегда имеет полную версию (не предлагается пробные версии, или версии урезанные до базовых функций) и готово к запуску, что дает значительную выгоду как в экономическом, так и во временном плане.

Эксклюзивность Esautomotion.

Системы управления с ЧПУ – Esautomotion, могут управлять машинами и системами во всех областях промышленности, облегчая как обучение программированию различных функций, так и облегчая внедрение систем во все участки производства.

Отличительные особенности

Одна из мощнейших систем в своем классе. Основной блок терминала оснащен c.p.u. Amd etx-lx800 500mhz, оперативной памятью 128mb;
10" экран управления - тач скрин, с разрешением 1024 x 600 п.;
Жесткий диск - 128 mb. Встроеный 2d графический редактор для редактирования и ввода параметров обработки;
Ручная 2D симуляция последовательности гиба, с предварительным просмотром результатов каждого шага по отдельности и в целом результатов гиба;
Интуитивно понятный интерфейс управления, эргономичный терминал;
Высокопроизводительный графический процессор, для симуляции и обработки данных ввода, с выводом изображения высокого качества;
Управление всемй системой – без необходиомсти установки дополнительных модулей;
Возможность управления 4 осями + ось компенсации прогиба.

Примеры получаемых профилей

Меры безопасности при работе

Рассчет усилия на длину гиба заготовки - 1 метр

Характеристики

Усилие, тонн	90
Длина гиба, мм	2500
Расстояние между колоннами, мм	2050
Глубина зева, мм	320
Макс. раскрытие, мм	435
Ход пуансона, мм	160
Ход заднего упора (X), мм	600
Точность позиционирования заднего упора, мм	±0,1
Скорость подвода, мм/с	180
Система компенсации прогиба	электромеханическая
Рабочая скорость, мм/с	12
Скорость возврата, мм/с	160
Макс. мощность двигателя, кВт (л.с.)	5,5
Габаритные параметры
Габаритные размеры станка, мм	2800 × 1600 × 2500
Вес, кг	5000

Калькулятор усилия гибки

Расчёт для станка HBC 90/2500 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2050 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
